| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | ए20बी-3900-0241 |

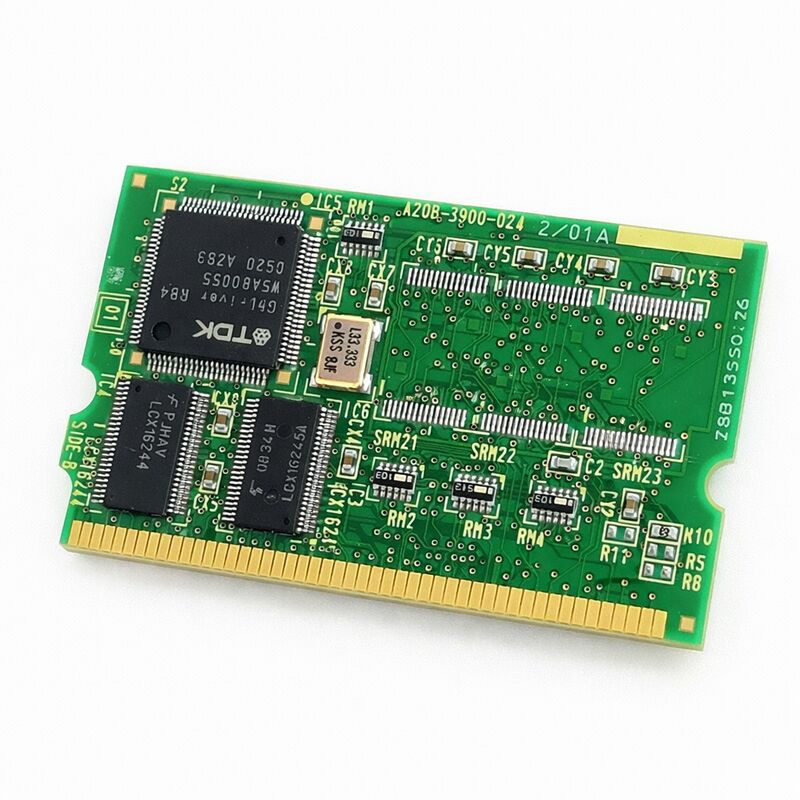

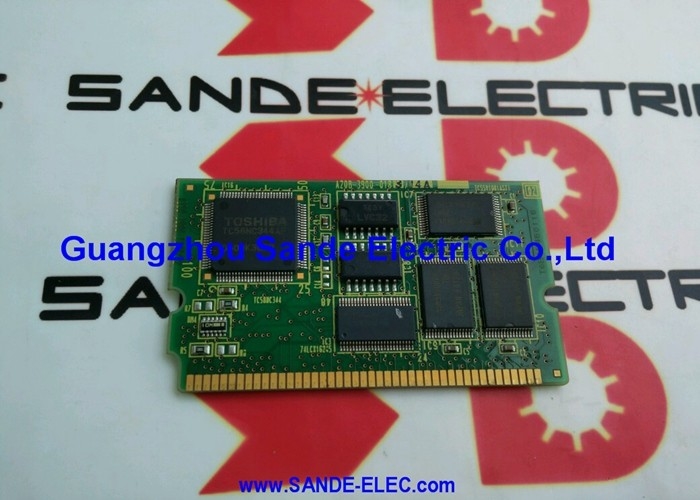

पार्ट नंबर: A20B-3900-0241
निर्माता: FANUC Corporation (जापान)
उत्पाद प्रकार: FROM / SRAM मेमोरी मॉड्यूल (PCB)
पदनाम: मॉड्यूल B2
FROM ID: E4
SRAM ID: 04
A20B-3900-0241, FANUC के 128 MB FROM / 2 MB SRAM मेमोरी मॉड्यूल का B2 वेरिएंट है — B1 (A20B-3900-0240) का समकक्ष, जिसमें SRAM आवंटन 1 MB से बढ़कर 2 MB हो गया है।
यह FANUC 0i-D CNC सिस्टम, और अन्य में उपयोग के लिए पुष्टि की गई है, और A20B-3900 श्रृंखला के हर दूसरे मॉड्यूल के समान मौलिक भूमिका निभाता है: गैर-वाष्पशील और बैटरी-समर्थित वाष्पशील मेमोरी प्रदान करना जिस पर नियंत्रक अपने सॉफ़्टवेयर और रनटाइम डेटा को रखने के लिए निर्भर करता है।
128 MB फ्लैश ROM पूरी तरह से लोड किए गए FANUC CNC कॉन्फ़िगरेशन का समर्थन करता है।
सिस्टम सॉफ़्टवेयर, सर्वो सॉफ़्टवेयर, PMC लैडर प्रोग्राम, विकल्प पैकेज, और उपयोगकर्ता-परिभाषित सॉफ़्टवेयर सभी FROM में रहते हैं।
A20B-3900-0241 पर FROM पावर साइकल के दौरान इन सभी को संग्रहीत करता है, जिसके लिए बैटरी की आवश्यकता नहीं होती है — फ्लैश ROM स्वाभाविक रूप से गैर-वाष्पशील होता है।
नियंत्रक पावर-अप पर FROM को पढ़ता है और इसकी सामग्री को वर्किंग मेमोरी में लोड करता है। FROM ID E4 और SRAM ID 04 FANUC के डायग्नोस्टिक और कॉन्फ़िगरेशन सिस्टम के भीतर इस मॉड्यूल के मेमोरी कॉन्फ़िगरेशन की पहचान करते हैं।
B1 वेरिएंट की तुलना में अतिरिक्त 1 MB SRAM बड़े पैरामीटर सेट वाले अनुप्रयोगों, विस्तारित प्रोग्राम स्टोरेज आवश्यकताओं, या FANUC के वैकल्पिक डेटा प्रबंधन कार्यों के भारी उपयोग को समायोजित करता है।
उन सिस्टम पर जहां B2 को फ़ैक्टरी में फिट किया गया था, B1 के साथ बदलने से कॉन्फ़िगर किए गए विकल्प सेट के लिए अपर्याप्त SRAM हो सकता है।
| पैरामीटर | मान |
|---|---|
| पार्ट नंबर | A20B-3900-0241 |
| निर्माता | FANUC Corporation |
| उत्पाद प्रकार | FROM / SRAM मेमोरी मॉड्यूल (PCB) |
| पदनाम | मॉड्यूल B2 |
| बोर्ड श्रृंखला | A20B-3900 |
| FROM ID | E4 |
| SRAM ID | 04 |
| FROM क्षमता | 128 MB (फ्लैश ROM, गैर-वाष्पशील) |
| SRAM क्षमता | 2 MB (बैटरी-समर्थित, वाष्पशील) |
| संगत सिस्टम | FANUC 0i-D CNC और अन्य FANUC नियंत्रक |
| स्थापना | प्लग-इन मॉड्यूल, नियंत्रक मुख्य बोर्ड |
| स्थापना के बाद | सभी FROM फ़ाइलें, पैरामीटर और प्रोग्राम फिर से लोड किए जाने चाहिए |
| उत्पत्ति | जापान |
| संचालन तापमान | 0 – 55°C |
| भंडारण तापमान | –20 – 60°C |
| आर्द्रता | 75% RH अधिकतम (गैर-संघनित) |
| उपलब्ध स्थिति | नया / नवीनीकृत / मरम्मत किया हुआ |
फ्लैश ROM को बैटरी की आवश्यकता नहीं होती है। यह जो डेटा रखता है वह पावर स्थिति की परवाह किए बिना बना रहता है। यह उन सभी चीजों के लिए सही जगह है जो सामान्य संचालन के दौरान नहीं बदलनी चाहिए: CNC कर्नेल, सर्वो नियंत्रण सॉफ़्टवेयर, PMC लैडर रनटाइम, और एप्लिकेशन-विशिष्ट विकल्प सॉफ़्टवेयर। इनमें से कोई भी चक्र से चक्र नहीं बदलता है।
वे पावर-अप पर एक बार लोड होते हैं और अगले पावर साइकल तक RAM से चलते हैं।
SRAM अलग है। यह वाष्पशील है — यह पावर कट होने पर अपनी सामग्री भूल जाता है, जब तक कि बैकअप बैटरी इसे जीवित न रखे।
SRAM वह डेटा रखता है जो मशीन संचालन के दौरान बदलता है: मशीन ऑपरेटर या सेवा इंजीनियर द्वारा सेट किए गए पैरामीटर, संग्रहीत मशीनिंग प्रोग्राम, सक्रिय टूल डेटा, पिच त्रुटि क्षतिपूर्ति तालिकाएँ।
यह सब SRAM में रहता है। बैकअप बैटरी एक रखरखाव घटक है — इसका एक सेवा जीवन होता है और इसे विफल होने से पहले समय-समय पर बदला जाना चाहिए।
B2 मॉड्यूल पर 2 MB SRAM उन सिस्टम में सबसे अधिक मायने रखता है जो 1 MB की सीमा को पार करते हैं।
एक छोटा प्रोग्राम लाइब्रेरी और न्यूनतम पैरामीटर सेट वाला एक एकल CNC फ़ंक्शन चलाने वाला नियंत्रक कभी भी अंतर को नोटिस नहीं कर सकता है।
सैकड़ों संग्रहीत प्रोग्राम, एक व्यापक टूल लाइफ मैनेजमेंट डेटाबेस, और विकल्पों के एक पूर्ण पूरक के साथ एक बड़े मशीनिंग सेंटर का प्रबंधन करने वाला नियंत्रक हेड रूम को मूल्यवान पाएगा।
FANUC 0i-D एक व्यापक रूप से तैनात मिड-रेंज CNC प्लेटफ़ॉर्म है। यह विभिन्न अक्षों की संख्या वाली मशीनिंग सेंटर, टर्निंग सेंटर, वायर EDM मशीन और ग्राइंडिंग मशीनों को शक्ति प्रदान करता है।
0i-D ने अपने पूर्ववर्तियों की तुलना में महत्वपूर्ण क्षमता सुधार लाए — उच्च अक्ष संख्या, नैनो इंटरपोलेशन, बेहतर सर्वो प्रदर्शन, और व्यापक विकल्प उपलब्धता।
इस पीढ़ी के नियंत्रक अभी भी विश्व स्तर पर सक्रिय उत्पादन में हैं, और उनके FROM/SRAM मॉड्यूल सक्रिय रखरखाव आइटम हैं।
A20B-3900-0241 को 0i-D इंस्टॉलेशन के लिए पुष्टि की गई है।
FROM ID E4 और SRAM ID 04 पहचानकर्ता इस मॉड्यूल को उस विशिष्ट मेमोरी कॉन्फ़िगरेशन से जोड़ते हैं जिसका 0i-D प्लेटफ़ॉर्म इस क्षमता सीमा में उपयोग करता है।
ये ID नियंत्रक के कॉन्फ़िगरेशन डायग्नोस्टिक्स में दिखाई देते हैं — स्थापना के बाद उनकी पुष्टि करना यह सुनिश्चित करता है कि नियंत्रक ने नए मॉड्यूल को सही ढंग से पहचाना है।
A20B-3900-0241 को बदलने से नियंत्रक के सॉफ़्टवेयर और डेटा रीसेट होकर एक खाली स्थिति में आ जाते हैं।
पिछले मॉड्यूल पर जो कुछ भी था — सिस्टम सॉफ़्टवेयर, पैरामीटर, प्रोग्राम, क्षतिपूर्ति डेटा — सब चला गया है। मशीन चलाने से पहले इसे बैकअप से बहाल किया जाना चाहिए।
सही बहाली क्रम: पहले FROM सॉफ़्टवेयर लोड करें, फिर पैरामीटर, फिर प्रोग्राम और उपयोगकर्ता डेटा। सही सॉफ़्टवेयर संस्करण स्थापित होने से पहले पैरामीटर लोड करने का प्रयास करने से सॉफ़्टवेयर बेमेल अलार्म उत्पन्न हो सकते हैं।
FROM स्थापना के बाद सॉफ़्टवेयर संस्करण की जाँच करें और पैरामीटर लोड करने से पहले पुष्टि करें कि यह बैकअप के अपेक्षित संस्करण से मेल खाता है।
स्थापना के बाद नियंत्रक के डायग्नोस्टिक स्क्रीन में FROM ID और SRAM ID की जाँच करें।
E4 और 04 क्रमशः पुष्टि करते हैं कि सही मॉड्यूल पहचाना गया है।
यदि ID अपेक्षित रूप से दिखाई नहीं देते हैं, तो मॉड्यूल के दोषपूर्ण होने का निष्कर्ष निकालने से पहले मॉड्यूल की सीटिंग और कनेक्टर की स्थिति की जाँच करें।
Q1: A20B-3900-0241 स्थापित करने के बाद, नियंत्रक एक ROM कॉन्फ़िगरेशन अलार्म दिखाता है। इसका क्या मतलब है?
यह अलार्म आमतौर पर तब दिखाई देता है जब नियंत्रक FROM को सही ढंग से नहीं पढ़ पाता है, या जब FROM ID नियंत्रक के अपेक्षित कॉन्फ़िगरेशन से मेल नहीं खाता है।
पुष्टि करें कि मॉड्यूल पूरी तरह से बैठा हुआ है।
यदि सही ढंग से बैठा हुआ है और अलार्म बना रहता है, तो सत्यापित करें कि मॉड्यूल पार्ट नंबर स्थापित नियंत्रक प्रकार के लिए सही है।
मॉड्यूल को सही ढंग से पहचाने जाने के बाद FROM ID E4 नियंत्रक के सिस्टम कॉन्फ़िगरेशन डायग्नोस्टिक्स में दिखाई देना चाहिए।
Q2: क्या A20B-3900-0241, B1 के साथ मूल रूप से फिट की गई मशीन में A20B-3900-0240 (B1) को बदल सकता है?
आम तौर पर हाँ — B2, B1 के समान 128 MB FROM प्रदान करता है, जिसमें अतिरिक्त SRAM होता है।
B1 के साथ मूल रूप से फिट की गई प्रणाली को B2 के अतिरिक्त SRAM से कोई नुकसान नहीं होगा।
मशीन के दस्तावेज़ों से पुष्टि करें कि नियंत्रक मॉडल B1 और B2 दोनों को स्वीकार करता है।
प्रतिस्थापन के बाद सामान्य रूप से सभी सॉफ़्टवेयर और पैरामीटर लोड करें।
Q3: PMC लैडर प्रोग्राम FROM या SRAM पर संग्रहीत होते हैं?
PMC लैडर प्रोग्राम FROM (गैर-वाष्पशील) में संग्रहीत होते हैं। वे बैटरी के बिना पावर-ऑफ से बच जाते हैं।
हालांकि, PMC पैरामीटर और कुछ PMC डेटा चर SRAM (बैटरी-समर्थित) में रखे जाते हैं।
PMC के सामान्य रूप से कार्य करने के लिए मॉड्यूल प्रतिस्थापन के बाद FROM और SRAM दोनों को सही ढंग से बहाल किया जाना चाहिए।
FROM सॉफ़्टवेयर बहाली प्रक्रिया के माध्यम से लैडर को पुनः लोड करें, और PMC पैरामीटर को अलग से बहाल करें।
Q4: SRAM स्थापना के बाद खाली दिखाता है लेकिन FROM सही ढंग से लोड हो गया। क्यों?
एक नया या हाल ही में आपूर्ति किया गया मॉड्यूल खाली SRAM होता है। FROM सामग्री सॉफ़्टवेयर लोड प्रक्रिया के माध्यम से बहाल की गई थी, लेकिन SRAM डेटा — पैरामीटर और प्रोग्राम — को पैरामीटर और प्रोग्राम बहाली प्रक्रिया के माध्यम से अलग से लोड किया जाना चाहिए।
यह मॉड्यूल प्रतिस्थापन में एक सामान्य, अपेक्षित कदम है। मशीन फ़ंक्शन का परीक्षण करने से पहले पूरी तरह से बहाली प्रक्रिया से गुजरें।
Q5: A20B-3900-0241 स्थापित करने के बाद मैं FROM ID और SRAM ID की पुष्टि कैसे करूँ?
FANUC नियंत्रक पर सिस्टम डायग्नोस्टिक्स स्क्रीन तक पहुँचें — आमतौर पर सिस्टम / कॉन्फ़िगरेशन मेनू के तहत पाया जाता है।
FROM ID और SRAM ID नियंत्रक के हार्डवेयर कॉन्फ़िगरेशन सारांश में प्रदर्शित होते हैं।
A20B-3900-0241 के लिए, FROM ID E4 और SRAM ID 04 पढ़ना चाहिए। ये मान पुष्टि करते हैं कि नियंत्रक ने स्थापित मॉड्यूल की सही पहचान की है।
