| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | ए20बी-8002-0633 |

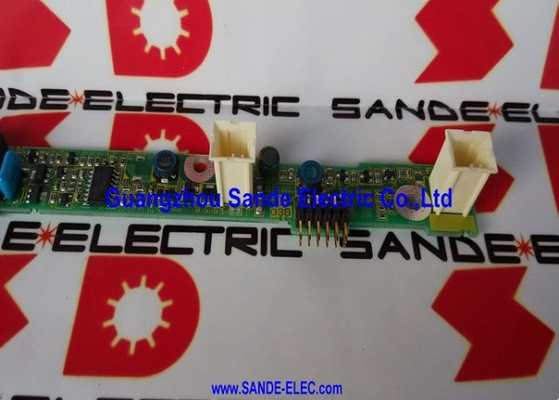

दFANUC A20B-8002-0633हैबैकलाइट इन्वर्टर पीसीबीअंदर प्रयोग किया जाता है0i श्रृंखला के नियंत्रण प्रणालीविशेष रूप सेमध्य श्रृंखला 0i-C और 0i-D विन्यासके साथ8.4 इंच के रंगीन डिस्प्लेइसका कार्य एलसीडी बैकलाइट सेक्शन द्वारा आवश्यक पावर स्टेज का समर्थन करना है, जिससे ऑपरेशन के दौरान स्क्रीन को सही ढंग से रोशन करने और उपयोग करने योग्य दृश्यता बनाए रखने की अनुमति मिलती है।
क्षेत्र में, एक बैकलाइट इन्वर्टर बोर्ड एक बहुत ही विशिष्ट लेकिन बहुत महत्वपूर्ण घटक है।
एलसीडी पैनल स्वयं अभी भी मौजूद हो सकता है और तकनीकी रूप से बरकरार हो सकता है, फिर भी यदि इन्वर्टर स्टेज ठीक से काम नहीं कर रहा है तो स्क्रीन अंधेरी, मंद या अपठनीय दिखाई दे सकती है।
इसका अर्थ यह है कि एक मशीन में एक खराब डिस्प्ले दिखाई दे सकता है जब वास्तविक समस्या पैनल या मुख्य नियंत्रण बोर्ड के बजाय बैकलाइट पावर सर्किट में स्थित है।
यह A20B-8002-0633 को विशेष रूप से मंद स्क्रीन, पृष्ठभूमि में सक्रिय नियंत्रण के साथ काले डिस्प्ले स्थितियों, या असंगत बैकलाइट स्टार्टअप से संबंधित मरम्मत स्थितियों के लिए प्रासंगिक बनाता है।
0i श्रृंखला के सिस्टम से परिचित तकनीशियनों के लिए, इन्वर्टर बोर्ड डिस्प्ले पावर चेन में एक मानक चेकपॉइंट हैं,विशेष रूप से पीले रंग के समर्थन वाले नियंत्रण संयोजनों में जहां कई स्क्रीन से संबंधित घटक एक कॉम्पैक्ट संरचना में एक साथ काम करते हैं.
उपयुक्त प्रणालियाँ
संबद्ध प्रदर्शन आकार
बोर्ड का कार्य
एक बैकलाइट इन्वर्टर पीसीबी एलसीडी पैनल के समान नहीं है, और यह मुख्य डिस्प्ले कंट्रोल बोर्ड के समान नहीं है।
यह एक अधिक केंद्रित विद्युत भूमिका में बैठता हैः स्क्रीन प्रणाली के प्रकाश पक्ष को बिजली प्रदान करता है।
रखरखाव अभ्यास में, यह अंतर महत्वपूर्ण है क्योंकि गलत डिस्प्ले घटक को बदलना समय बर्बाद करता है और दोष को हल नहीं करता है।
इसलिए A20B-8002-0633 को सही 0i-सीरीज कॉन्फ़िगरेशन में चमक और स्क्रीन पठनीयता को बहाल करने के लिए एक समर्पित सेवा भाग के रूप में सबसे अच्छा दृष्टिकोण है।
प्रश्न 1: नियंत्रण कक्ष के अंदर A20B-8002-0633 वास्तव में क्या करता है?
यह बोर्ड एक बैकलाइट इन्वर्टर पीसीबी के रूप में काम करता है, जिसका अर्थ है कि यह एलसीडी बैकलाइट सिस्टम के लिए आवश्यक शक्ति रूपांतरण का समर्थन करता है।यह स्क्रीन प्रकाश में मदद करता है तो ऑपरेटर स्पष्ट रूप से सीएनसी इंटरफ़ेस देख सकते हैं.
यदि इन्वर्टर खंड विफल हो जाता है, तो नियंत्रण अभी भी चल रहा है तब भी डिस्प्ले काला या बेहद धुंधला दिखाई दे सकता है।
प्रश्न 2: इन्वर्टर बोर्ड का एलसीडी पैनल से क्या अंतर है?
एलसीडी पैनल दृश्य प्रदर्शन सतह है, जबकि इन्वर्टर बोर्ड प्रकाश कार्य का समर्थन करता है जो पैनल को पठनीय बनाता है।
एक विफल इन्वर्टर एक स्वस्थ एलसीडी मृत लग सकता है। यही कारण है कि अनुभवी तकनीशियनों पैनल गलती, इन्वर्टर गलती, केबल गलती में डिस्प्ले समस्या अलग,और मुख्य बोर्ड की गलती के बजाय हर अंधेरे स्क्रीन एक खराब एलसीडी के रूप में इलाज.
प्रश्न 3: इन्वर्टर बोर्ड की विफलता के लक्षण क्या हैं?
सामान्य लक्षणों में एक बहुत अंधेरे स्क्रीन शामिल है, एक स्क्रीन जो स्टार्टअप पर संक्षिप्त रूप से चमकती है और फिर मंद हो जाती है, असंगत प्रकाश,या एक प्रदर्शन है कि नियंत्रण अन्यथा सक्रिय प्रतीत होता है, जबकि अपठनीय हो जाता है.
क्षेत्र निदान में, तकनीशियन अक्सर पुष्टि करते हैं कि क्या डिस्प्ले समस्या का निर्णय लेने से पहले मशीन अभी भी पृष्ठभूमि में चल रही है।
प्रश्न 4: बैकलाइट इन्वर्टर बोर्डों के लिए सटीक मॉडल मिलान क्यों महत्वपूर्ण है?
क्योंकि इन्वर्टर बोर्ड विशिष्ट डिस्प्ले आकार, पैनल विन्यास और नियंत्रण परिवारों से बंधे होते हैं।
एक दृश्य समान बोर्ड लक्ष्य एलसीडी प्रणाली के लिए विद्युत उपयुक्त नहीं हो सकता है। 0i श्रृंखला नियंत्रण में, सही मिलान न केवल फिट के लिए महत्वपूर्ण है,लेकिन स्थिर प्रकाश व्यवहार और दीर्घकालिक विश्वसनीयता के लिए भी.
Q5: इन्वर्टर पीसीबी को बदलने से पहले इंजीनियरों को क्या निरीक्षण करना चाहिए?
उन्हें एलसीडी पैनल की स्थिति, हार्नेस, कनेक्टर्स और आसपास के डिस्प्ले हार्डवेयर का निरीक्षण करना चाहिए,और यह सत्यापित करें कि समस्या अपस्ट्रीम बिजली की समस्याओं या नियंत्रण कैबिनेट में क्षति के कारण नहीं है.
डिस्प्ले क्षेत्र में हीट स्ट्रेस या उम्र बढ़ने के संकेतों की तलाश करना भी अच्छा अभ्यास है, क्योंकि इन्वर्टर स्टेज के दोष अक्सर लंबे संचालन घंटों और थर्मल परिस्थितियों से जुड़े होते हैं।
