| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | ए20बी-8002-0702 |

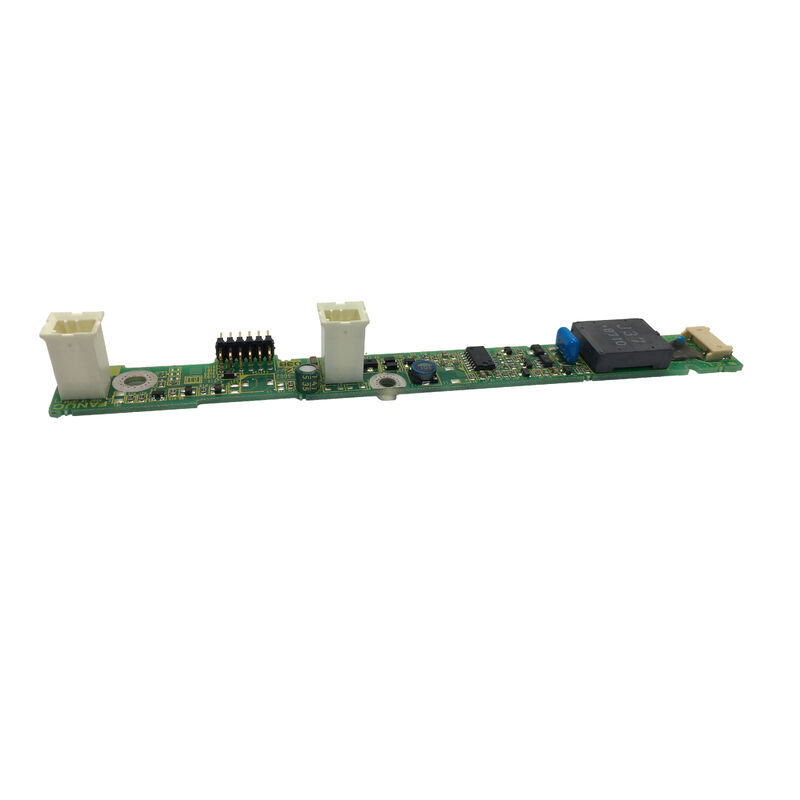

FANUC 0i श्रृंखला नियंत्रण में प्रदर्शन से संबंधित दोषों के लिए,A20B-8002-0702एक लक्षित और कार्य-विशिष्ट प्रतिस्थापन है।
यह मॉडल एकबैकलाइट इन्वर्टर पीसीबीमें प्रयुक्तB3 श्रृंखला 0i-D नियंत्रणके साथ9.5 इंच के रंगीन डिस्प्ले, जहां स्क्रीन प्रकाश व्यवस्था इन्वर्टर-स्टेज के सही प्रदर्शन पर निर्भर करती है।
सामान्य नियंत्रण कार्ड के विपरीत, इस बोर्ड का प्रदर्शन विधानसभा के भीतर एक केंद्रित कार्य है।
यह एलसीडी बैकलाइट सेक्शन को पावर देने में मदद करता है और ऑपरेटर स्क्रीन की पठनीयता का समर्थन करता है। जब इन्वर्टर बोर्ड अस्थिर हो जाता है, तो मशीन अभी भी आंतरिक रूप से सक्रिय हो सकती है,लेकिन दृश्य इंटरफ़ेस का उपयोग करना मुश्किल या असंभव हो जाता है.
उत्पादन सेटिंग्स में, यह एक वास्तविक परिचालन समस्या पैदा करता है क्योंकि मशीन अब अलार्म, सेटिंग्स, या सामान्य तरीके से जानकारी संसाधित नहीं कर सकती है।
भाग खरीदारों और रखरखाव टीमों के लिए, A20B-8002-0702 इसलिए सही 0i-D B3 डिस्प्ले प्लेटफॉर्म में स्क्रीन चमक को बहाल करने के लिए एक व्यावहारिक मरम्मत घटक है।
यह विशेष रूप से उपयोगी है जहां सिस्टम आर्किटेक्चर अभी भी ध्वनि है और केवल डिस्प्ले पावर स्टेज को सही करने की आवश्यकता है।
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | A20B-8002-0702 |
| ब्रांड | FANUC |
| बोर्ड का प्रकार | बैकलाइट इन्वर्टर पीसीबी |
| नियंत्रण परिवार | 0i-D B3 श्रृंखला |
| प्रदर्शन का आकार | 9.5 इंच रंगीन डिस्प्ले |
| मुख्य भूमिका | एलसीडी बैकलाइट पावर सपोर्ट |
| विशिष्ट उपयोग | मरम्मत और प्रतिस्थापन |
A20B-8002-0702 आमतौर पर निम्न द्वारा खरीदा जाता हैः
इसका मूल्य एक व्यापक बहुक्रिया बोर्ड होने में नहीं है, बल्कि सही मॉडल के साथ डिस्प्ले-पावर समस्या की एक बहुत ही विशिष्ट श्रेणी को हल करने में है।
Q1: यह इन्वर्टर पीसीबी किस प्रकार की FANUC प्रणाली से जुड़ा हुआ है?
A20B-8002-0702 9.5 इंच रंगीन डिस्प्ले असेंबली का उपयोग करके 0i-D B3 श्रृंखला नियंत्रण से जुड़ा हुआ है।
सेवा के संदर्भ में, यह एक सार्वभौमिक इन्वर्टर बोर्ड के बजाय एक परिभाषित नियंत्रण परिवार के लिए एक डिस्प्ले-सपोर्ट घटक बनाता है।
सही प्रतिस्थापन की पहचान करते समय सटीक प्रणाली मिलान महत्वपूर्ण है।
प्रश्न 2: एक मशीन में एक खराब स्क्रीन क्यों दिखाई दे सकती है जब वास्तविक समस्या इन्वर्टर बोर्ड है?
क्योंकि कंट्रोल अभी भी काम कर रहा हो सकता है, और एलसीडी पैनल अभी भी मौजूद हो सकता है, लेकिन उचित बैकलाइट पावर के बिना स्क्रीन पढ़ने के लिए बहुत अंधेरा हो जाता है।
यह कम अनुभवी समस्या निवारण को गुमराह कर सकता है। औद्योगिक तकनीशियन अक्सर यह निष्कर्ष निकालने से पहले जांचते हैं कि क्या पैनल स्वयं दोषपूर्ण है।
प्रश्न 3: क्या यह बोर्ड छवि प्रसंस्करण के लिए जिम्मेदार है या केवल स्क्रीन प्रकाश व्यवस्था के लिए?
इसकी प्राथमिक भूमिका पूर्ण छवि नियंत्रण पथ के बजाय बैकलाइट पावर सेक्शन में है।
यह अंतर महत्वपूर्ण है. इमेज जनरेशन के मुद्दे और प्रकाश व्यवस्था के मुद्दे हमेशा एक ही हार्डवेयर से नहीं आते हैं.
कोई पठनीय चमक नहीं है, लेकिन अन्यथा सामान्य नियंत्रण गतिविधि के साथ एक स्क्रीन अक्सर मुख्य डिस्प्ले पीसीबी दोष की तुलना में इन्वर्टर-स्टेज निदान के लिए अधिक दृढ़ता से इंगित करती है।
प्रश्न 4: इस भाग को बदलने से पहले क्या निरीक्षण चरणों की सिफारिश की जाती है?
तकनीशियन को सटीक भाग संख्या की जांच करनी चाहिए, डिस्प्ले हार्नेस की जांच करनी चाहिए, कनेक्टरों का निरीक्षण करना चाहिए, कैबिनेट गर्मी की स्थिति की समीक्षा करनी चाहिए, और पुष्टि करनी चाहिए कि एलसीडी पैनल में ही दिखाई देने वाली क्षति है या नहीं।
पास के बिजली से संबंधित घटकों का निरीक्षण करना भी अच्छा अभ्यास है, क्योंकि स्क्रीन असेंबली में व्यापक उम्र बढ़ने की प्रक्रिया के हिस्से के रूप में इन्वर्टर बोर्ड विफल हो सकते हैं।
Q5: पुराने सीएनसी नियंत्रणों के निरंतर उपयोग के लिए यह भाग क्यों महत्वपूर्ण है?
कई स्थापित सीएनसी सिस्टम स्थापना के बाद भी उत्पादक रहते हैं, और समय के साथ अधिक सामान्य सेवा आवश्यकताओं में प्रदर्शन से संबंधित त्रुटियां शामिल हैं।
एक सही इन्वर्टर पीसीबी मूल स्क्रीन असेंबली को प्रयोग करने योग्य रहने की अनुमति देता है, अनावश्यक नियंत्रण प्रतिस्थापन से बचाता है, और मौजूदा सेटअप को कम व्यवधान के साथ मशीन को सेवा में रखने में मदद करता है।
