| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | ए20बी-8100-0136 |

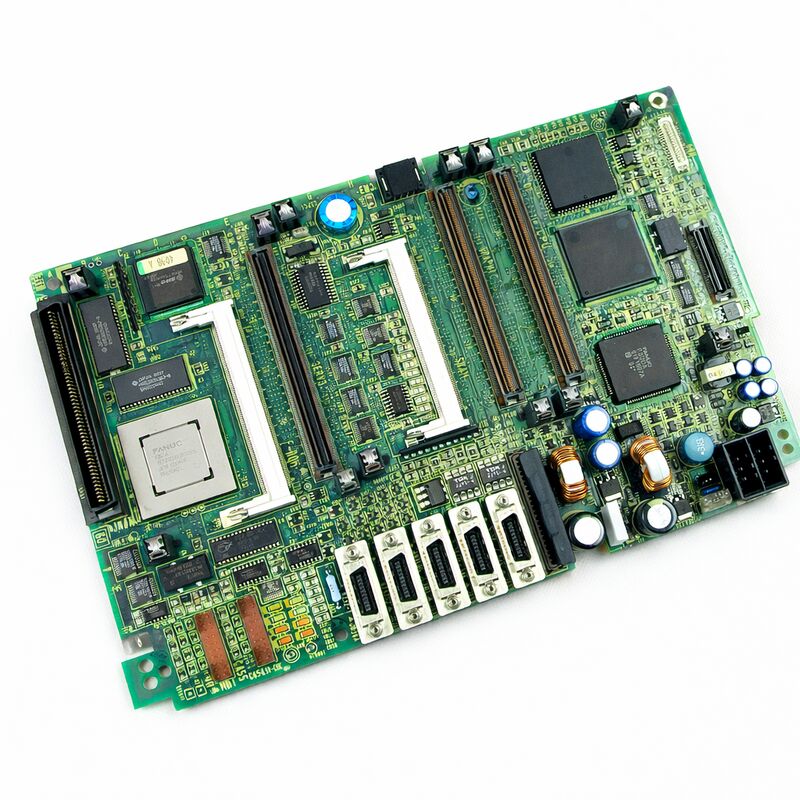

दFANUC A20B-8100-0136हैPMC-SA5 के साथ 21i-A एलसीडी माउंट मुख्य पीसीबी, नियंत्रण इकाइयों के लिए है जहां ऑपरेटर इंटरफेस और मुख्य बोर्ड संरचना निकटता से एकीकृत हैं।
सार्वजनिक उत्पाद सूचियों और मैनुअल स्निपेट उस पहचान के अनुरूप हैं और 21i मॉडल ए परिवार के लिए FANUC प्रलेखन भीPMC-SA5प्लेटफार्म के साथ तुलना में तेजी से पीएमसी विकल्प के रूप मेंPMC-SA1, एक बुनियादी निर्देश गति के साथ0.085 μs/stepऔर अधिकतम सीढ़ी का आकार16,000 कदम.
वास्तविक रखरखाव कार्य में, यह संयोजन मायने रखता है।
इस तरह का बोर्ड सिर्फ डिस्प्ले साइड स्पेयर नहीं है और सिर्फ सामान्य मदरबोर्ड नहीं है।
यह एक एकीकृत एलसीडी-माउंटेड नियंत्रण प्रारूप से संबंधित है, so technicians usually replace it when they need to preserve the original 21i-A hardware arrangement and restore the intended PMC and main-board behavior without changing the surrounding control design.
| पद | विनिर्देश |
|---|---|
| भाग संख्या | A20B-8100-0136 |
| ब्रांड | FANUC |
| उत्पाद का प्रकार | मुख्य पीसीबी |
| माउंट प्रारूप | एलसीडी से लैस |
| लागू श्रृंखला | 21i-A |
| पीएमसी प्रकार | PMC-SA5 |
| बुनियादी निर्देश की गति | 0.085 μs/step |
| अधिकतम सीढ़ी क्षमता | 16,000 कदम |
| विशिष्ट उपयोग | मरम्मत, प्रतिस्थापन, रखरखाव सहायता |
जहां मूल 21i-A नियंत्रण यांत्रिक और विद्युत रूप से परिचालन योग्य रहता है, तो सटीक एलसीडी घुड़सवार मुख्य पीसीबी को बदलना आमतौर पर एक बाद के प्रयास की तुलना में एक स्वच्छ समाधान है।
यह मौजूदा नियंत्रण प्रारूप को बरकरार रखता है, इंजीनियरिंग अनिश्चितता को कम करता है, और औद्योगिक रखरखाव विभागों को आमतौर पर लंबे समय तक चलने वाले सीएनसी उपकरणों का प्रबंधन करने के तरीके से फिट बैठता है।
प्रश्न 1: A20B-8100-0136 को मानक समर्थन पीसीबी से अलग क्या बनाता है?
इस मॉडल को पीएमसी-एसए5 के साथ 21आई-ए एलसीडी माउंटेड मुख्य पीसीबी के रूप में पहचाना जाता है, इसलिए यह एक संकीर्ण-कार्यात्मक ऐड-ऑन कार्ड के रूप में काम करने के बजाय एक एकीकृत नियंत्रण प्रारूप के साथ मुख्य बोर्ड की जिम्मेदारी को जोड़ती है।
क्षेत्र सेवा में, इसका अर्थ है कि यह प्रणाली संचालन में अधिक केंद्रीय भूमिका निभाता है और सामान्य प्रतिस्थापन के बजाय सटीक प्रतिस्थापन के लिए चुना जाता है।
प्रश्न 2: इस बोर्ड विवरण में PMC-SA5 क्यों महत्वपूर्ण है?
PMC-SA5 FANUC परिवार के भीतर एक परिभाषित PMC प्रणाली है, और प्रकाशित विनिर्देश इसे उसी परिवार के संदर्भ में PMC-SA1 की तुलना में उच्च गति वाले विकल्प के रूप में दिखाता है।यह मायने रखता है क्योंकि सीढ़ी प्रदर्शन और उपलब्ध तर्क क्षमता प्रभावित कैसे मशीन पीएलसी पक्ष नियंत्रण कार्यों को संभालती है, इंटरलॉक, और परिधीय समन्वय।
प्रश्न 3: किस प्रकार के लक्षणों के कारण एक तकनीशियन इस बोर्ड का निरीक्षण कर सकता है?
विशिष्ट ट्रिगर में स्टार्टअप में खराबी, अस्थिर नियंत्रण व्यवहार, एलसीडी-माउंटेड यूनिट समस्याएं, लगातार नियंत्रण-साइड अलार्म शामिल हैं,या समस्याओं के बाद सरल कारणों जैसे केबलिंग और बिजली की स्थिति पहले से ही जाँच की गई है कि बनी हुई हैंचूंकि यह मुख्य-बोर्ड वर्ग का हिस्सा है, इसलिए लक्षण एक एकल डिस्प्ले दोष से व्यापक दिखाई दे सकते हैं।
प्रश्न 4: क्या इस बोर्ड को सीधे फिट भाग या कॉन्फ़िगर करने योग्य मरम्मत आइटम के रूप में माना जाना चाहिए?
इस श्रेणी के बोर्ड को सामान्यतः सटीक भाग संख्या और नियोजित नियंत्रण परिवार के आधार पर चुना जाता है, क्योंकि फिट, आंतरिक भूमिका,और संबंधित पीएमसी प्रकार सभी पदार्थ.
सीएनसी सेवा में, प्रत्यक्ष भाग संख्या सटीकता केवल उपस्थिति की तुलना में एक अधिक विश्वसनीय मार्गदर्शक है।
Q5: खरीदार एक अलग नियंत्रण बोर्ड को अनुकूलित करने के बजाय मूल बोर्ड मॉडल को क्यों पसंद करते हैं?
क्योंकि मूल मॉडल FANUC वास्तुकला को संरक्षित करता है। एक अलग बोर्ड को अनुकूलित करने से वायरिंग, सिस्टम व्यवहार या कमीशन में अज्ञात पेश हो सकते हैं।
उत्पादन उपयोगकर्ताओं के लिए, मूल नियंत्रण पथ को बनाए रखना आमतौर पर आंशिक पुनः डिजाइन की तुलना में सुरक्षित, तेज़ और अधिक अनुमानित होता है।
