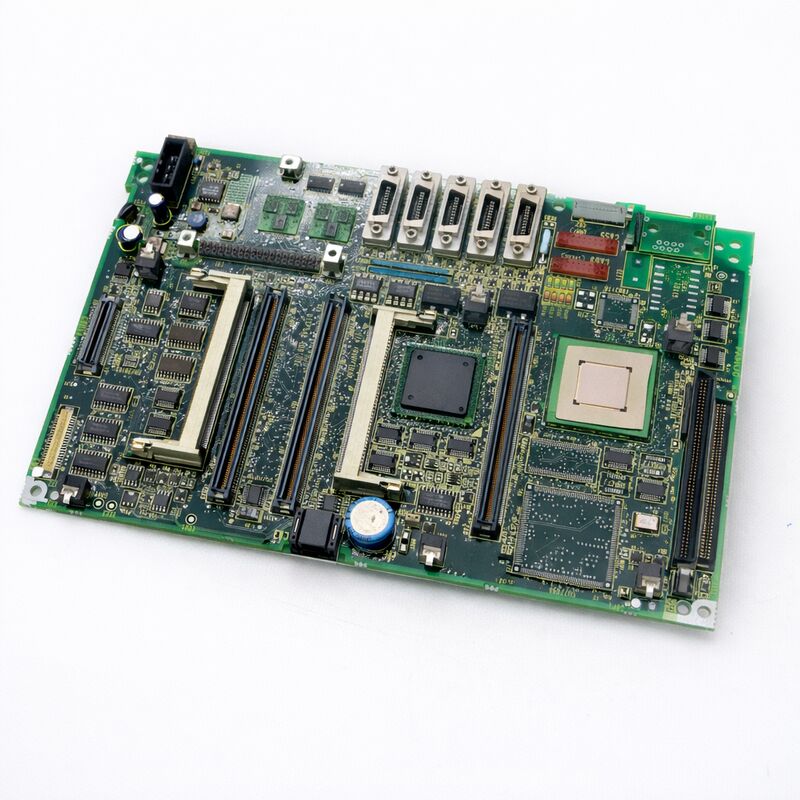

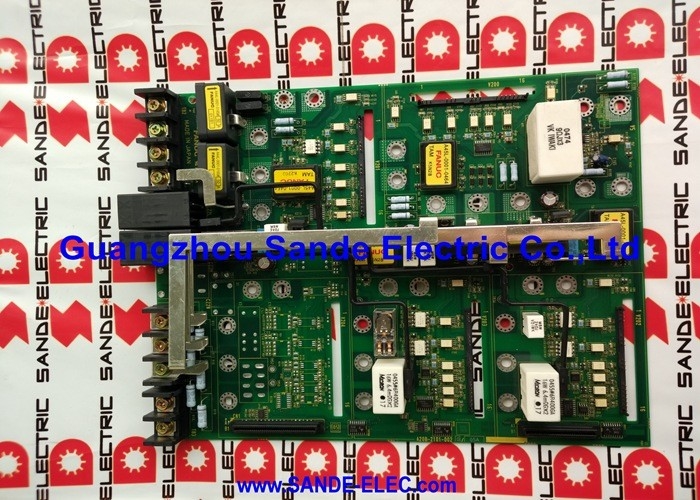

A20B-8100-0137 एलसीडी-माउंटेड विन्यास में FANUC श्रृंखला 21i-A के लिए मुख्य पीसीबी है। एलसीडी-माउंटेड डिजाइन में, the CNC's main control board integrates into the rear of the LCD/operator panel assembly — the main PCB and display are a combined physical unit rather than the separate control unit and panel assembly used in standalone rack-mounted designsदोनों कॉन्फ़िगरेशन एक ही 21i-A सीएनसी प्लेटफॉर्म साझा करते हैं लेकिन भौतिक पैकेजिंग में भिन्न होते हैं।
यह एलसीडी-माउंटेड मुख्य पीसीबी सभी कोर 21i-A सीएनसी कार्यों को संभालता हैः सीएनसी सॉफ्टवेयर निष्पादन, पीएमसी सीढ़ी निष्पादन, आई / ओ प्रबंधन, ऑपरेटर इंटरफ़ेस प्रसंस्करण,और नियंत्रण इकाई के कार्यात्मक मॉड्यूल का समन्वयमुख्य पीसीबी की विफलता से नियंत्रण प्रणाली पूरी तरह से विफल हो जाती है।
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | A20B-8100-0137 |
| संगत सीएनसी | सीरीज 21i-A |
| स्थापना | एलसीडी-माउंट |
| पीएमसी | PMC-SA1 |
| निर्देश की गति | 5 μs/चरण |
| अधिकतम सीढ़ी | 5,000 |
| श्रृंखला | A20B-8100 |
इस बोर्ड में एम्बेडेड PMC संस्करण PMC-SA1: 5 μs/step निर्देश निष्पादन और अधिकतम 5,000 सीढ़ी कदम है। यह इसे PMC-SA5 संस्करण से अलग करता है,जो उच्च निष्पादन गति और अधिक सीढ़ी क्षमता प्रदान करता है.
मूल निर्माण से PMC-SA1 से लैस 21i-A मशीन के लिए, A20B-8100-0137 मूल PMC विन्यास को संरक्षित करने वाला समान-से-जैसा प्रतिस्थापन है।PMC-SA5 ले जाने वाले बोर्ड के साथ प्रतिस्थापन करने से तकनीकी रूप से क्षमता बढ़ जाती है लेकिन PMC वातावरण बदल जाता है यदि स्थापित मशीन की सीढ़ी को SA1 व्यवहार के लिए लिखा और ट्यून किया गया था, समीक्षा के बिना SA5 को लागू करना एक सरल ड्रॉप-इन नहीं है।
5,000 कदम की सीढ़ी सीमा छोटे से मध्यम मशीन टूल्स के लिए विशिष्ट स्वचालन तर्क को समायोजित करती हैः उपकरण परिवर्तन अनुक्रम, सुरक्षा इंटरलॉक तर्क, ऑपरेटर पैनल प्रतिक्रिया,और मशीन मोड प्रबंधन आसानी से इस क्षमता के भीतर सीधे मशीनिंग केंद्र और लेथ अनुप्रयोगों के लिए फिट.
आदेश देने से पहले तीन संगतता जांच बिंदुः
Q1: PMC-SA1 और PMC-SA5 में क्या अंतर है?
दोनों 21i-A मुख्य पीसीबी परिवार में एम्बेडेड पीएमसी संस्करण हैं। पीएमसी-एसए 1 (यह बोर्ड) 5,000-चरण अधिकतम सीढ़ी क्षमता के साथ 5 μs / कदम निर्देश गति प्रदान करता है।PMC-SA5 तेजी से निर्देश निष्पादन और अधिक सीढ़ी क्षमता प्रदान करता हैवे स्थापित मशीन के सीढ़ी कार्यक्रम के SA5 वातावरण के साथ संगत है कि सत्यापित किए बिना विनिमेय नहीं हैं।
Q2: एलसीडी-माउंटेड मुख्य पीसीबी क्या है, और यह एक स्टैंडअलोन बोर्ड से कैसे भिन्न है?
एलसीडी-माउंटेड डिजाइन में, सीएनसी मुख्य पीसीबी एलसीडी/ऑपरेटर पैनल यूनिट के पीछे में एकीकृत होता है।मुख्य पीसीबी एक अलग नियंत्रण रैक कैबिनेट में है. दोनों एक ही 21i-A सीएनसी प्लेटफॉर्म का उपयोग करते हैं लेकिन अलग भौतिक हार्डवेयर। एलसीडी-माउंटेड और स्टैंडअलोन मुख्य पीसीबी भौतिक रूप से विनिमेय नहीं हैं।
Q3: क्या A20B-8100-0137 को बदलने के लिए सीएनसी डेटा बैकअप की आवश्यकता होती है?
हाँ. सभी सीएनसी डेटा का बैकअप ¢ पैरामीटर, पीएमसी सीढ़ी, उपकरण डेटा, कार्यक्रम ¢ मूल बोर्ड को हटाने से पहले. सीएनसी पैरामीटर SRAM स्मृति मॉड्यूल में रहते हैं, मुख्य पीसीबी में ही नहीं,लेकिन एक पूर्ण बैकअप प्रतिस्थापन प्रक्रिया के दौरान किसी भी डेटा हानि से बचाता हैप्रतिस्थापन बोर्ड कारखाने डिफ़ॉल्ट के साथ आता है.
प्रश्न 4: मुख्य पीसीबी विफल हो गया है यह निष्कर्ष निकालने से पहले क्या जांच की जानी चाहिए?
नियंत्रण बिजली की आपूर्ति वोल्टेज की जाँच करें एक विफल बिजली की आपूर्ति समान लक्षण पैदा करता है. सभी कनेक्टर और स्मृति मॉड्यूल सीटों की जाँच करें.विशिष्ट दोष चरण की पहचान करने के लिए 21i-A रखरखाव मैनुअल के खिलाफ बूट-स्टेज डायग्नोस्टिक एलईडी राज्यों की जांच करें. एक बूट जो डिस्प्ले इनिशियलाइजेशन स्टेज पर रुक जाता है और कोई एलईडी आगे नहीं बढ़ता है, मुख्य पीसीबी से पहले बिजली की आपूर्ति के मुद्दों का संकेत दे सकता है।
Q5: क्या A20B-8100-0137 21i-B या 16i-A के साथ संगत है?
A20B-8100-0137 21i-A एलसीडी-माउंटेड कॉन्फ़िगरेशन के लिए विशिष्ट है। 21i-B, 16i-A, और 18i-A विभिन्न मुख्य पीसीबी श्रृंखला का उपयोग करते हैं।21i-बी एक ही A20B-8100 परिवार में भी अलग बोर्ड अंकन का उपयोग करता है. आदेश देने से पहले स्थापित सीएनसी सीरीज 21i-ए है और मौजूदा मुख्य पीसीबी A20B-8100-0137 है की पुष्टि करें।
