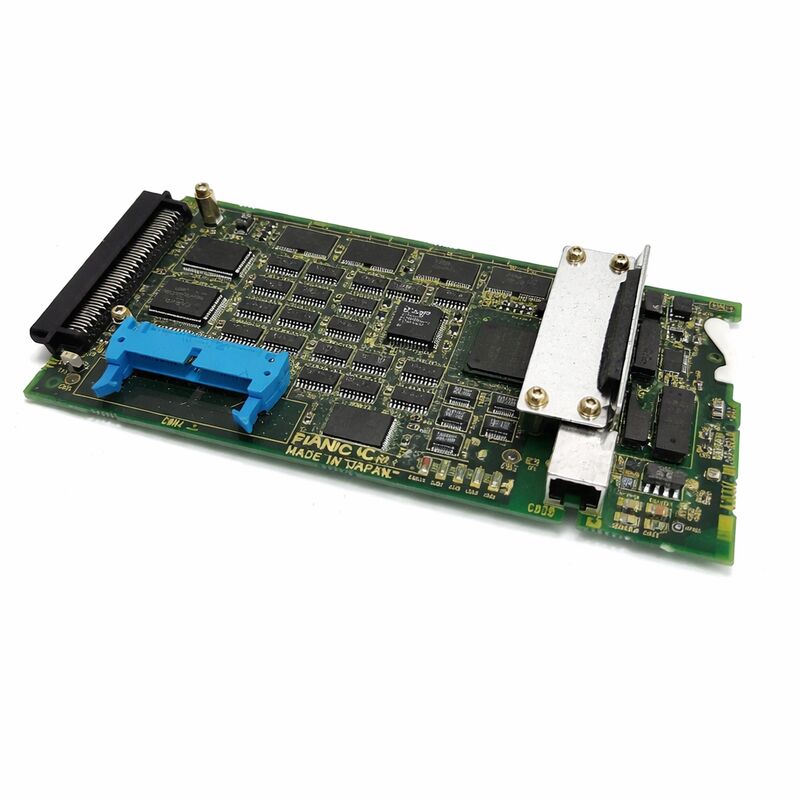

A20B-8100-0271 Fanuc PCB बोर्ड A20B81000271 A2OB-8IOO-O27I

FANUC A20B-8100-0271∙ डाटा सर्वर ईथरनेट + एटीए भंडारण विकल्प पीसीबी ∙ श्रृंखला 15i / 16i / 18i / 21i / 0i सीएनसी

सीएनसी में यह बोर्ड क्या जोड़ता है

A20B-8100-0271 FANUC के i-सीरीज सीएनसी नियंत्रकों के लिए डेटा सर्वर विकल्प पीसीबी है। नियंत्रक के मुख्य बोर्ड राइजर पर एक विकल्प स्लॉट में स्थापित, यह एक साथ दो कार्य जोड़ता हैःएक ATA फ्लैश कार्ड पर स्थानीय उच्च क्षमता NC कार्यक्रम भंडारण, और डीएनसी कार्यक्रम प्रबंधन के लिए फैक्ट्री लैन के लिए ईथरनेट कनेक्टिविटी।

इस बोर्ड के बिना एक आई-सीरीज सीएनसी अपने मुख्य एफआरओएम/एसआरएएम मेमोरी में सीएनसी कार्यक्रमों को संग्रहीत करता है।कार्यक्रम ATA फ्लैश कार्ड पर संग्रहीत होते हैं जहां क्षमता मेगाबाइट से गीगाबाइट में मापी जाती हैपरिष्कृत इंटरपोलेशन चरणों, बहु-सतह समोच्चों या बड़े उप-सूत्र सेटों के साथ जटिल भागों को पूरी तरह से मशीन में स्थानीय रूप से संग्रहीत किया जा सकता है, जो तुरंत चलाने के लिए तैयार हैं।

ईथरनेट इंटरफेस FANUC के FTP- संगत डेटा सर्वर प्रोटोकॉल के माध्यम से कारखाने LAN के लिए डेटा सर्वर कनेक्ट करता है। एक DNC सर्वर, मशीन निगरानी प्रणाली,या इंजीनियरिंग वर्कस्टेशन भौतिक मीडिया या RS-232C सीरियल केबल कनेक्शन के बिना नेटवर्क पर कार्यक्रम अपलोड और डाउनलोड कर सकते हैंचूंकि कार्यक्रम नेटवर्क से स्ट्रीमिंग के बजाय स्थानीय फ्लैश स्टोरेज से चलाए जाते हैं, इसलिए काटने के दौरान नेटवर्क के रुकावटों का मशीन के संचालन पर कोई प्रभाव नहीं पड़ता है।

प्रमुख विनिर्देश

ATA एडाप्टर और स्थापना स्लॉट प्रतिबंध

ATA फ्लैश कार्ड एडाप्टर बोर्ड पर CNH6 कनेक्टर से जुड़ा होता है और बोर्ड को स्थापित करने से पहले इसे संलग्न किया जाना चाहिए।द्वितीयक बाजार में नवीनीकृत इकाइयों को आम तौर पर ATA एडाप्टर के बिना आपूर्ति की जाती हैयदि यह शामिल नहीं है तो इसे अलग से प्राप्त किया जाना चाहिए।

ATA एडाप्टर की भौतिक रिक्ति आवश्यकताओं के कारण बोर्ड को कुछ विकल्प स्लॉट स्थितियों में स्थापित नहीं किया जा सकता हैः

• एलसीडी के निकटतम स्लॉट पर कब्जा नहीं कर सकता
• 3-स्लॉट इकाई के मध्य स्लॉट पर कब्जा नहीं कर सकता
• 4-स्लॉट इकाई में एलसीडी से सबसे दूर स्लॉट पर कब्जा नहीं कर सकता

आदेश देने से पहले नियंत्रक के उपलब्ध स्लॉट पदों की पुष्टि करें।

डेटा सर्वर फ़ंक्शन बनाम एम्बेडेड ईथरनेट

कुछ 16i-B/18i-B नियंत्रकों में मुख्य बोर्ड पर ईथरनेट एम्बेडेड है जो मशीन निगरानी और डीएनसी प्रोग्राम स्ट्रीमिंग के लिए FOCAS2/ईथरनेट संचार को सक्षम करता है।यह डेटा सर्वर समारोह के समान नहीं है. एम्बेडेड ईथरनेट अकेले एटीए कार्ड स्थानीय भंडारण या डेटा सर्वर एफटीपी प्रोटोकॉल प्रदान नहीं करता है.एम्बेडेड ईथरनेट के साथ एक मशीन अभी भी A20B-8100-0271 से लाभान्वित हो सकती है यदि बड़े स्थानीय कार्यक्रम भंडारण की आवश्यकता है या यदि स्ट्रीमिंग-मुक्त संचालन एक आवश्यकता है.

डेटा सर्वर फ़ंक्शन के लिए सीएनसी के FROM में FANUC विकल्प सॉफ़्टवेयर को सक्षम करने की भी आवश्यकता होती है। यदि विकल्प सक्रिय नहीं है, तोडेटा सर्वर स्क्रीन और कार्यों को स्थापित बोर्ड के साथ भी सीएनसी ऑपरेटर इंटरफ़ेस में दिखाई नहीं देगा.

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या डाटा सर्वर फ़ंक्शन के लिए सॉफ्टवेयर विकल्प सक्षम करने की आवश्यकता है?

हाँ. डेटा सर्वर फ़ंक्शन के लिए सीएनसी के FROM में संबंधित विकल्प सॉफ्टवेयर सक्षम करने की आवश्यकता है. यदि विकल्प सक्रिय नहीं है,डेटा सर्वर स्क्रीन और कार्य सीएनसी ऑपरेटर इंटरफ़ेस में दिखाई नहीं देंगे, यहां तक कि बोर्ड शारीरिक रूप से स्थापित के साथ. प्रतिस्थापन हार्डवेयर के आदेश से पहले डेटा सर्वर विकल्प मौजूद है की पुष्टि करने के लिए सिस्टम विकल्प स्थिति स्क्रीन की जाँच करें.

प्रश्न 2: नवीनीकृत बोर्ड में एटीए एडाप्टर गायब है। यह कहाँ जुड़ा हुआ है?

ATA फ्लैश कार्ड एडाप्टर को A20B-8100-0271 बोर्ड पर CNH6 कनेक्टर से जोड़ा जाता है।यह CNH6 के लिए संलग्न किया जाना चाहिए इससे पहले कि बोर्ड विकल्प स्लॉट में स्थापित किया जाता है. सही एटीए एडाप्टर को अलग से स्रोत करें और इसे स्थापित करने से पहले बोर्ड से जोड़ें।

Q3: यदि बोर्ड को एक प्रतिबंधित स्लॉट स्थिति में स्थापित किया जाता है तो क्या होता है?

एटीए कार्ड एडाप्टर में भौतिक रिक्ति आवश्यकताएं होती हैं जो एलसीडी असेंबली या कुछ स्लॉट स्थितियों में आसन्न बोर्डों के साथ संघर्ष करती हैं।एक प्रतिबंधित स्लॉट में स्थापित करने से नियंत्रक को सही ढंग से बंद होने से रोकता है या ATA एडाप्टर को बैठने से रोकता है. स्थापना से पहले विशिष्ट नियंत्रक में एक अनुमति स्लॉट स्थिति उपलब्ध है की पुष्टि करें.

प्रश्न 4: क्या A20B-8100-0271 का उपयोग सीरीज 30i या 31i नियंत्रक में किया जा सकता है?

A20B-8100-0271 15i/16i/18i/21i/0i i-सीरीज पीढ़ी के लिए है। 30i/31i/32i सीरीज में अलग-अलग हार्डवेयर आर्किटेक्चर और अलग-अलग विकल्प बोर्ड प्रारूपों का उपयोग किया जाता है।ये नियंत्रक ईथरनेट और डेटा सर्वर कार्यों के लिए A20B-8101 श्रृंखला विकल्प बोर्ड का उपयोग करते हैं.

Q5: ATA फ्लैश कार्ड किस क्षमता के साथ संगत है?

स्थापित FANUC डेटा सर्वर सॉफ़्टवेयर संस्करण द्वारा परिभाषित क्षमता सीमा के भीतर मानक ATA फ्लैश कार्ड। बहुत बड़े आधुनिक ATA कार्ड पुराने फर्मवेयर की पता लगाने की क्षमता से अधिक हो सकते हैं।समर्थित क्षमताएं आम तौर पर सॉफ्टवेयर रिलीज़ के आधार पर 32MB से 1GB रेंज में हैंFANUC डेटा सर्वर ऑपरेटर के मैनुअल में प्रत्येक सॉफ्टवेयर संस्करण के लिए समर्थित कार्ड प्रकार और क्षमता सीमाएं निर्दिष्ट हैं।
