भाग संख्याःA20B-8100-0530
निर्माता:FANUC निगम (जापान)

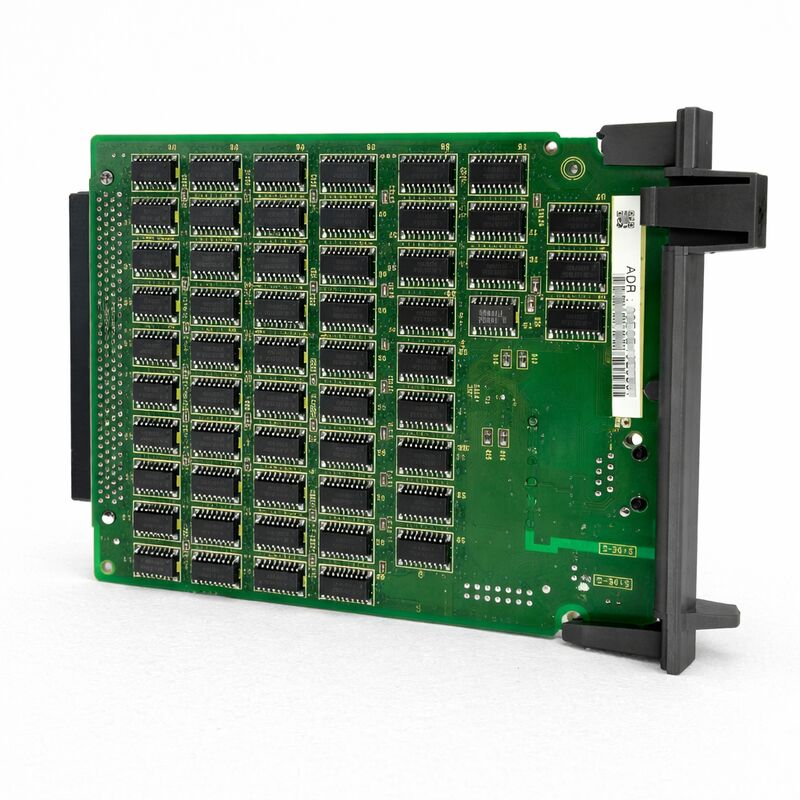

उत्पाद श्रेणीःपीसीबी ∙ एफएल-नेट ऑप्शन बोर्ड (फैक्टरी लैन ईथरनेट फील्डबस इंटरफेस)
श्रृंखला:A20B-8100 FANUC i-सीरीज विकल्प पीसीबी परिवार
दFANUC A20B-8100-0530FANUC सीरीज 16i/18i/21i मॉडल A सीएनसी नियंत्रकों के लिए FL-नेट (फैक्टरी लैन) इंटरफेस बोर्ड है।
It installs in an option slot of the i-series CNC basic unit and adds FL-net Ethernet fieldbus capability to the controller — enabling the CNC to participate as an equal peer node on a factory-wide FL-net network connecting CNC machines, पीएलसी और अन्य एफएल-नेट संगत उपकरण।
एफएल-नेट ओपीसीएन-2 विनिर्देश के तहत जापान इलेक्ट्रिकल निर्माता एसोसिएशन द्वारा विकसित फैक्ट्री-फ्लोर नेटवर्क मानक है।
सामान्य प्रयोजन के औद्योगिक ईथरनेट प्रोटोकॉल के विपरीत, एफएल-नेट को विशेष रूप से कारखाने स्वचालन नियंत्रकों के बीच वास्तविक समय निर्धारक संचार के लिए डिज़ाइन किया गया था।
प्रोटोकॉल एक चक्रवात संचार मॉडल का उपयोग करता है जहां नेटवर्क पर सभी नोड्स डेटा क्षेत्रों को साझा करते हैं, प्रत्येक नोड अपने स्वयं के परिभाषित क्षेत्र में लिखता है और अन्य नोड्स के क्षेत्रों से पढ़ता है,समय-सीमित चक्रयह चक्र व्यवहार FL-नेट को ऐसे अनुप्रयोगों के लिए उपयुक्त बनाता है जहां दो या अधिक नियंत्रकों को गारंटीकृत समय के साथ I/O स्थिति, परिचालन डेटा और सिंक्रनाइज़ेशन संकेतों का आदान-प्रदान करने की आवश्यकता होती है।
A20B-8100-0530 बोर्ड के किनारे पर CD38N कनेक्टर के माध्यम से कारखाने के FL-नेट ईथरनेट बुनियादी ढांचे से जुड़ता है।
बोर्ड एफ-बस बैकप्लेन इंटरफेस के माध्यम से सीएनसी के आंतरिक बस के साथ संवाद करता है।
सीएनसी के पीएमसी परिप्रेक्ष्य से, एफएल-नेट डेटा एक परिभाषित मेमोरी क्षेत्र में दिखाई देता है जिसे पीएमसी सीढ़ी कार्यक्रम पढ़ और लिख सकता हैपारदर्शी रूप से पीएमसी अनुप्रयोग तर्क के लिए.
| पैरामीटर | मूल्य |
|---|---|
| संगत सीएनसी | FANUC सीरीज 16i / 18i / 21i मॉडल ए |
| प्रोटोकॉल | FL-net (OPCN-2 फैक्ट्री LAN ईथरनेट फील्डबस) |
| नेटवर्क कनेक्टर | CD38N (FL-net Ethernet) |
| बैकप्लेन इंटरफ़ेस | एफ-बस (सीएनसी आंतरिक बस) |
| बोर्ड का प्रकार | विकल्प पीसीबी (विकल्प स्लॉट में स्थापित) |
| श्रृंखला | A20B-8100 |
| स्थिति | उपलब्ध ️ पुनर्निर्मित, परीक्षण किया गया |
| उत्पत्ति | जापान |
एफएल-नेट एफएएनयूसी के अन्य नेटवर्क विकल्पों की तुलना में ईथरनेट आधारित फैक्ट्री संचार के लिए मौलिक रूप से अलग दृष्टिकोण अपनाता है।यह एक ही i-सीरीज़ विकल्प परिवार में दो अन्य ईथरनेट-संबंधित बोर्डों के साथ FL-नेट की तुलना करने में मदद करता है:
फास्ट ईथरनेट बोर्ड (A20B-8100-0670 या A20B-8101-0030)मानक ईथरनेट के माध्यम से डीएनसी/एफटीपी प्रोग्राम ट्रांसफर और एफओसीएएस2 निगरानी प्रदान करता है।
सीएनसी एक नेटवर्क से जुड़ा हुआ उपकरण है जो होस्ट कंप्यूटर से अनुरोधों का जवाब देता है।
संचार घटना-संचालित और असममित होता है - मेजबान पूछता है, सीएनसी जवाब देता है। यह डीएनसी कार्यक्रम प्रबंधन और निगरानी अनुप्रयोगों के लिए आदर्श है।
FL-नेट बोर्ड (A20B-8100-0530):नियंत्रकों के बीच पीयर-टू-पीयर चक्रीय डेटा साझा करना प्रदान करता है।
सभी नोड्स एक परिभाषित चक्र में डेटा क्षेत्र साझा करते हैं। संचार शुरू करने के लिए किसी होस्ट कंप्यूटर की आवश्यकता नहीं है। सीएनसी और पीएलसी लगातार और निर्धारक रूप से I / O डेटा का आदान-प्रदान करते हैं।
यह इंटर-कंट्रोलर समन्वय के लिए आदर्श है, उदाहरण के लिए, एक ट्रांसफर लाइन में दो सीएनसी मशीनों को सिंक्रनाइज़ करना, या रोबोट कंट्रोलर और सीएनसी के बीच सेल-स्तरीय स्थिति संकेत पारित करना।
एफएल-नेट विशेष रूप से कारखाने स्वचालन अनुप्रयोगों के लिए डिज़ाइन किया गया था जहां नियंत्रकों को एक केंद्रीय कंप्यूटर के बजाय एक दूसरे के साथ डेटा साझा करने की आवश्यकता होती है।इसका चक्रगत संचार मॉडल यह सुनिश्चित करता है कि प्रत्येक नेटवर्क चक्र के भीतर सभी नोड्स के पास अन्य सभी नोड्स से वर्तमान डेटा हो, जो कि समन्वयित उत्पादन सेल नियंत्रण के लिए आवश्यक व्यवहार है।
जब A20B-8100-0530 स्थापित किया जाता है, तो FL-नेट डेटा को सीएनसी के मेमोरी क्षेत्रों में इस तरह से मैप किया जाता है कि यह पीएमसी सीढ़ी कार्यक्रम के लिए सीधे सुलभ हो।
FL-नेट बोर्ड नेटवर्क संचार चक्र का प्रबंधन करता है ️ FL-नेट नेटवर्क पर अन्य नोड्स से डेटा प्राप्त करता है और PMC-पहुंच योग्य मेमोरी क्षेत्र को अपडेट करता है,और प्रत्येक चक्र में नेटवर्क पर वापस पीएमसी-आदेशित आउटपुट डेटा लिखना.
पीएमसी सीढ़ी के परिप्रेक्ष्य से, किसी अन्य नियंत्रक के आउटपुट क्षेत्र से एफएल-नेट इनपुट को पढ़ना किसी अन्य आई/ओ सिग्नल को पढ़ने के समान ही सरल है।
मशीन बिल्डर इस सीएनसी के नोड पते को सौंपे गए एफएल-नेट मेमोरी क्षेत्रों को पढ़ने और लिखने के लिए पीएमसी को प्रोग्राम करता है।
पीएमसी को नेटवर्क टाइमिंग, प्रोटोकॉल हैंडलिंग, या नोड एड्रेसिंग का प्रबंधन करने की आवश्यकता नहीं है, यह सब A20B-8100-0530 बोर्ड द्वारा संभाला जाता है।
This transparency makes FL-net particularly attractive for machine builders who want to add inter-machine communication without modifying the structure of the PMC programme beyond adding the relevant memory read/write instructions for the new data areas.
A20B-8100-0530 विशिष्ट उत्पादन स्वचालन परिदृश्यों को संबोधित करता हैः
ट्रांसफर लाइन समन्वय।उत्पादन हस्तांतरण लाइन में कई सीएनसी मशीनें हैंडशेक संकेत, भाग-तैयार स्थिति, आपातकालीन स्टॉप प्रसार और चक्र स्थिति की जानकारी साझा करने के लिए एफएल-नेट का उपयोग करती हैं।
प्रत्येक मशीन वास्तविक समय में आसन्न मशीनों की स्थिति को जानती है, जिससे केंद्रीय पीएलसी मध्यस्थ के बिना समन्वित उत्पादन प्रवाह संभव हो जाता है।
सीएनसी/पीएलसी एकीकरण।एक पीएलसी जो कन्वेयर, फिक्स्चर क्लैंपिंग और सामग्री हैंडलिंग का प्रबंधन करता है, एफएल-नेट के माध्यम से सीएनसी के साथ संवाद करता है, भाग आगमन संकेतों का आदान-प्रदान करता है, क्लैंप की पुष्टि करता है, और चक्र पूरा डेटा।दोनों नियंत्रक प्रत्येक FL-नेट चक्र में एक दूसरे की स्थिति देखते हैं.
सेल स्तर पर निगरानी।एक FL-नेट से जुड़ी निगरानी प्रणाली परिचालन डेटा एकत्र करती है √ धुरी भार, फ़ीड दर,अलार्म की स्थिति एक ही कारखाने-फ्लोर नेटवर्क पर कई सीएनसी नोड्स से प्रत्येक मशीन के लिए अलग सीएनसी कनेक्शन की आवश्यकता के बिना.
प्रश्न 1: क्या A20B-8100-0530 FL-net बोर्ड और फास्ट ईथरनेट बोर्ड दोनों को एक ही 16i/18i/21i-A CNC में एक साथ स्थापित किया जा सकता है?
हां, यदि सीएनसी की मूल इकाई में पर्याप्त विकल्प स्लॉट उपलब्ध हैं।FL-नेट बोर्ड और फास्ट ईथरनेट बोर्ड अलग-अलग नेटवर्क पोर्ट का उपयोग करते हैं और अलग-अलग कार्यों की सेवा करते हैंडीएनसी कार्यक्रम हस्तांतरण और फोकस 2 निगरानी के लिए फास्ट ईथरनेट।
दोनों एक साथ मौजूद और सक्रिय हो सकते हैं, प्रत्येक अपने स्वयं के विकल्प स्लॉट में, सीएनसी दोनों नेटवर्क कार्यों को एक साथ उपयोग कर रहा है।
प्रश्न 2: सीएनसी स्टार्टअप पर एफएल-नेट संचार से संबंधित अलार्म दिखाई देता है। पहला नैदानिक चरण क्या है?
पुष्टि करें कि FL-नेट नेटवर्क केबल CD38N कनेक्टर से जुड़ा हुआ है और नेटवर्क सक्रिय है.
FL-नेट के लिए सभी नोड्स को चक्रवात संचार चरण शुरू होने से पहले अपने आरंभिक अनुक्रम को पूरा करना आवश्यक है यदि एक नोड भी जुड़ने में विफल रहता है, तो नेटवर्क चक्र सही ढंग से शुरू नहीं हो सकता है।
यह देखने के लिए कि कौन से नोड्स सक्रिय हैं, FL-नेट स्थिति प्रदर्शन (यदि सीएनसी के ऑपरेटर पैनल पर उपलब्ध हो) की जाँच करें।
यदि सीएनसी नोड स्वयं नेटवर्क में दिखाई नहीं दे रहा है, तो नोड एड्रेस पैरामीटर सेटिंग को सत्यापित करें और पुष्टि करें कि यह नेटवर्क के भीतर अद्वितीय है।
Q3: एक FL-net नेटवर्क में कितने सीएनसी नोड्स भाग ले सकते हैं?
FL-net (OPCN-2) मानक प्रति नेटवर्क खंड 254 नोड्स तक का समर्थन करता है।
व्यवहार में, उत्पादन संयंत्रों में आम तौर पर बहुत कम उपयोग किया जाता है। 5 ′′ 20 सीएनसी और पीएलसी नोड्स के साथ एक विशिष्ट मशीन सेल आम है।
एफएल-नेट संचार का चक्र समय नोड्स की संख्या और साझा किए जाने वाले डेटा की मात्रा के साथ बढ़ता है।
समय-महत्वपूर्ण अनुप्रयोगों के लिए, पुष्टि करें कि नियोजित नोड संख्या और डेटा वॉल्यूम के साथ चक्र समय अनुप्रयोग की समय आवश्यकताओं को पूरा करता है।
Q4: A20B-8100-0530 स्थापित होने के बाद, FL-नेट संचार को सक्रिय करने के लिए सीएनसी में किन पैरामीटर सेटिंग्स की आवश्यकता होती है?
कम से कम सीएनसी के FL-नेट मापदंडों के साथ विन्यस्त किया जाना चाहिएः स्थानीय नोड पते (नेटवर्क पर एक अद्वितीय संख्या), डेटा क्षेत्र असाइनमेंट (जो स्मृति पते मैप करने के लिए जो नोड क्षेत्रों),और FL-नेट विकल्प सक्षम बिट.
विशिष्ट पैरामीटर संख्याएं 16i/18i/21i-A FL-net कनेक्शन मैनुअल में प्रलेखित हैं।मशीन बिल्डरों को खरोंच से एक FL-नेट प्रणाली का निर्माण करने के लिए नेटवर्क की कुल नोड संख्या और चक्र समय मापदंडों को भी कॉन्फ़िगर करने की आवश्यकता है.
Q5: FL-net बोर्ड स्थापित है लेकिन PMC नेटवर्क पर किसी अन्य नियंत्रक से डेटा नहीं पढ़ सकता। बोर्ड पर एलईडी संकेतक सामान्य प्रतीत होते हैं। क्या जांच की जानी चाहिए?
सामान्य एलईडी स्थिति बिना पीएमसी डेटा एक्सचेंज के आमतौर पर हार्डवेयर की खराबी के बजाय पैरामीटर कॉन्फ़िगरेशन समस्या का संकेत देती है। जांचेंः
(1) मेमोरी एरिया असाइनमेंट पैरामीटर ′′ रिमोट नोड के डेटा एरिया को PMC-एक्सेस करने योग्य पते रेंज में सही ढंग से मैप करने की पुष्टि करते हैं;
(2) रिमोट नोड के FL-नेट पैरामीटर ∙ भेजने वाले नोड को अपने डेटा को उसी क्षेत्र में लिखने के लिए कॉन्फ़िगर किया जाना चाहिए जिसे प्राप्त करने वाला नोड पढ़ रहा है;
(3) सीएनसी पर एफएल-नेट स्थिति स्क्रीन दोनों नोड्स वर्तमान नेटवर्क चक्र में सक्रिय प्रतिभागियों के रूप में सूचीबद्ध हैं की पुष्टि।
यदि पीएमसी प्रोग्राम को FL-net पढ़ने/लिखने के निर्देशों को शामिल करने के लिए संशोधित नहीं किया गया था, तो डेटा क्षेत्र मेमोरी में मौजूद है लेकिन सीढ़ी कभी भी इसे एक्सेस नहीं करती है।
