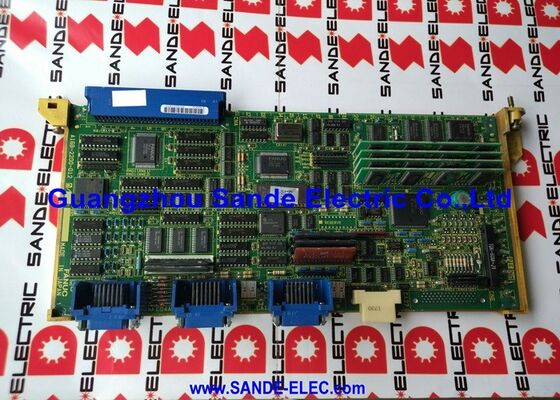

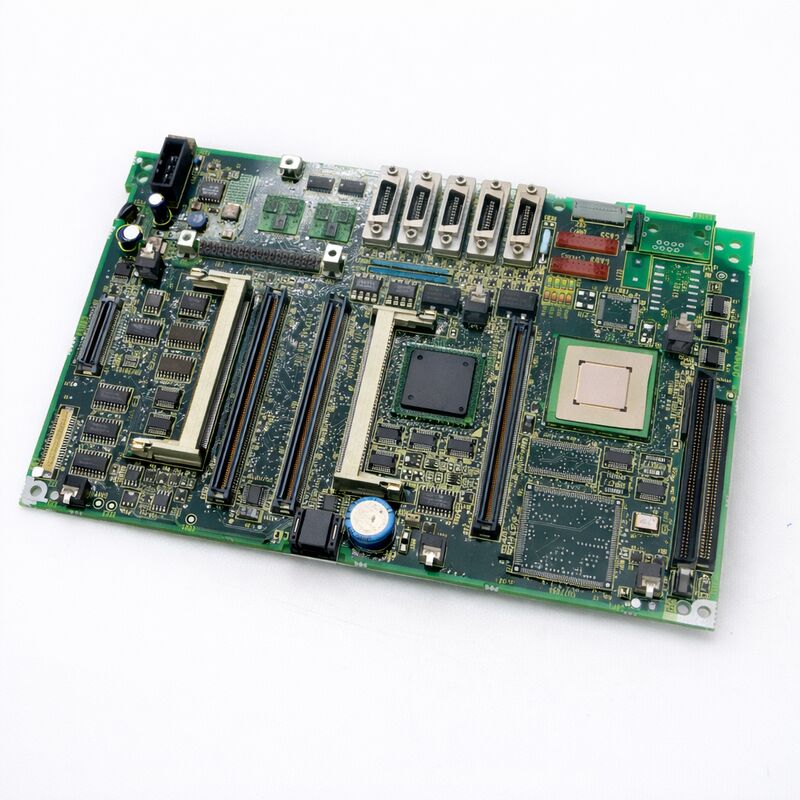

A20B-8100-0620 Fanuc पीसीबी बोर्ड A20B81000620 A2OB-8IOO-O62O

FANUC A20B-8100-0620∙ एलसीडी कंट्रोल पीसीबी ∙ सीएनसी ऑपरेटर पैनल डिस्प्ले कंट्रोल बोर्ड, ए20बी-8100 सीरीज़, जापान मूल

भाग संख्याःA20B-8100-0620

निर्माता:FANUC निगम (जापान)

उत्पाद श्रेणीःपीसीबी ✓ एलसीडी कंट्रोल बोर्ड (ऑपरेटर पैनल डिस्प्ले सर्किट)

श्रृंखला:A20B-8100

अवलोकन

दFANUC A20B-8100-0620एक एलसीडी नियंत्रण प्रिंटेड सर्किट बोर्ड है जो FANUC की A20B-8100 श्रृंखला से है।

It sits within the CNC operator panel assembly and handles the display control circuitry for the LCD unit — the board responsible for translating the CNC's video output signals into the correct drive signals that the LCD panel requires to produce a stable, सटीक छवि।

ऑपरेटर पैनल है जहां मैशीनरी और मशीन उपकरण मिलते हैं. सब कुछ सीएनसी की जरूरत है संवाद करने के लिए अक्ष की स्थिति, धुरी की गति, कार्यक्रम की स्थिति, अलार्म संदेश,पैरामीटर मानों को प्रदर्शन के माध्यम से व्यक्त किया जाता हैएक विफल एलसीडी नियंत्रण बोर्ड इस दृश्य लिंक को पूरी तरह से तोड़ देता है।

सीएनसी आंतरिक रूप से चलती रहती है, लेकिन ऑपरेटर सभी प्रतिक्रिया खो देता है। चल रही मशीन पर यह उत्पादन रोक है; एक मशीन स्थापित होने पर, यह किसी भी सार्थक संचालन को असंभव बनाता है।

A20B-8100-0620 FANUC की A20B-8100 श्रृंखला से संबंधित है, जो मुख्य बोर्डों, विकल्प बोर्डों और ऑपरेटर पैनल इलेक्ट्रॉनिक्स को कवर करने वाली नियंत्रण पीसीबी के एक व्यापक परिवार है।इस परिवार के भीतर, एलसीडी कंट्रोल बोर्ड सीएनसी के ग्राफिक्स आउटपुट और भौतिक डिस्प्ले पैनल के बीच इंटरफेस लेयर है, न कि मुख्य सीएनसी मदरबोर्ड स्वयं।लेकिन ऑपरेटर पैनल आवास में एक समर्पित बोर्ड है कि प्रदर्शन संकेत श्रृंखला का प्रबंधन.

प्रमुख विनिर्देश

ऑपरेटर पैनल में एलसीडी कंट्रोल बोर्ड फ़ंक्शन

FANUC सीएनसी ऑपरेटर पैनल एक स्क्रीन और बटन के साथ एक संलग्नक से अधिक है। अंदर, कई सर्किट बोर्ड कार्यों को विभाजित करते हैं।मुख्य सीएनसी बोर्ड (एक एकीकृत एलसीडी-माउंटेड प्रणाली में) या डिस्प्ले इंटरफ़ेस (एक स्टैंडअलोन प्रणाली में) वीडियो सिग्नल उत्पन्न करता है.

ये सिग्नल एलसीडी कंट्रोल बोर्ड तक जाते हैं, जो कई महत्वपूर्ण कार्य करता हैः

सिग्नल रूपांतरण और समय।एलसीडी पैनल को सटीक समय के साथ विशिष्ट डिजिटल ड्राइव संकेतों की आवश्यकता होती है।

नियंत्रण बोर्ड आने वाले वीडियो सिग्नल प्रारूप को क्षैतिज और ऊर्ध्वाधर समय और पिक्सेल डेटा प्रारूप में परिवर्तित करता है जो एलसीडी पैनल के ड्राइवर आईसी की आवश्यकता होती है।

बैकलाइट ड्राइव नियंत्रण.एलसीडी पैनलों को पीछे से तरल क्रिस्टल परत को रोशन करने के लिए एक बैकलाइट की आवश्यकता होती है।

पहले के FANUC पैनलों में एक इन्वर्टर स्टेज द्वारा संचालित CCFL (कोल्ड कैथोड फ्लोरोसेंट लैंप) बैकलाइट्स का इस्तेमाल किया गया था; बाद के पैनलों में एलईडी बैकलाइट्स का इस्तेमाल किया गया।

एलसीडी कंट्रोल बोर्ड में बैकलाइट ड्राइव सर्किट्री होती है या उसके साथ इंटरफेस होता है जो ब्राइटनेस को नियंत्रित करता है और बैकलाइट को सक्षम/अक्षम करता है।

बिजली प्रबंधन प्रदर्शित करें.कंट्रोल बोर्ड डिस्प्ले पैनल के लिए पावर सीक्वेंसिंग को मैनेज करता है, जब पैनल पावर इनपुट सिग्नल के सापेक्ष लागू होती है,जो एलसीडी पैनल को पावर-ऑन ट्रांजिटर्स से क्षतिग्रस्त होने से रोकता है.

सिग्नल अखंडता.एक औद्योगिक वातावरण में एक मशीन उपकरण के साथ सर्वो ड्राइव स्विचिंग, शीतलक पंप चक्र, और मोटर्स शुरू

एलसीडी कंट्रोल बोर्ड फिल्टरिंग और बफरिंग के माध्यम से सिग्नल अखंडता बनाए रखता है ताकि विद्युत शोर के बावजूद डिस्प्ले इमेज स्थिर रहे।

एलसीडी कंट्रोल बोर्ड की विफलता के लक्षण

एलसीडी कंट्रोल बोर्ड की समस्याएं आमतौर पर दृश्य रूप से स्पष्ट होती हैं लेकिन धीरे-धीरे हो सकती हैंः

पूर्ण खाली स्क्रीनविद्युत प्रयुक्त और कोई बैकलाइट न तो बोर्ड और न ही बैकलाइट की आपूर्ति के लिए दृश्य बिंदुओं के साथ।परीक्षण करें कि क्या सीएनसी अन्य मामलों में सामान्य रूप से चल रहा है (आरएस-232C के माध्यम से जांचें या सामान्य संचालन ध्वनियों के लिए सुनें) बोर्ड को बदलने से पहले.

चित्र मौजूद है लेकिन धोया गया है या गलत रंग में हैसंकेत देता है कि डिस्प्ले सिग्नल चेन काम कर रहा है लेकिन बोर्ड पर कंट्रास्ट या रंग नियंत्रण सर्किट आंशिक रूप से विफल हो गया है।

अविरल रूप से झिलमिलाहट प्रदर्शित करेंऔर फिर स्थिर होता है आमतौर पर नियंत्रण बोर्ड पर एक विफल घटक को दर्शाता है, जो अक्सर उम्र बढ़ने वाले संधारित्रों या एक बैकलाइट आपूर्ति से संबंधित होता है जो सीमांत है।

सीएनसी चल रहा है जबकि स्क्रीन फ्रीज(मशीन द्वारा इनपुट का जवाब देने के लिए सत्यापित) मुख्य बोर्ड की विफलता के बजाय डिस्प्ले कंट्रोल बोर्ड की विफलता को इंगित करता है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: डिस्प्ले पूरी तरह से रिक्त है लेकिन सीएनसी चल रहा है। एलसीडी कंट्रोल बोर्ड को दोष के रूप में कैसे पुष्ट किया जा सकता है?

सबसे पहले सत्यापित करें कि रिक्त स्क्रीन के बावजूद सीएनसी काम कर रहा है, आरएस-232सी कनेक्शन का प्रयास करें या देखें कि क्या मशीन ध्वनि द्वारा एमडीआई इनपुट स्वीकार करती है।

यदि सीएनसी सामान्य रूप से चल रहा है, तो दोष मुख्य बोर्ड के बजाय डिस्प्ले चेन में है।

मापें कि क्या डीसी बिजली अपने कनेक्टर के माध्यम से एलसीडी नियंत्रण बोर्ड तक पहुँच रहा है। यदि बिजली मौजूद है, लेकिन स्क्रीन रिक्त रहता है, बोर्ड ही या बैकलाइट आपूर्ति की जांच करने के लिए अगले बिंदु है.

अस्थायी रूप से A20B-8100-0620 की पुष्टि या बहिष्करण करने के लिए एक ज्ञात-अच्छे स्पेयर बोर्ड का आदान-प्रदान किया जाता है।

Q2: क्या एलसीडी पैनल को A20B-8100-0620 कंट्रोल बोर्ड से अलग से बदला जा सकता है?

एलसीडी पैनल और इसके नियंत्रण बोर्ड FANUC ऑपरेटर पैनल असेंबली में निकटता से मिलान वाले घटक हैं।

FANUC उन्हें अपने स्पेयर पार्ट्स कार्यक्रम के माध्यम से मिलान की गई जोड़ी के रूप में बेचता है।यह आम तौर पर सलाह दी जाती है कि नियंत्रण बोर्ड और पैनल को एक साथ प्रतिस्थापित किया जाए जब तक कि एक साथ संगतता का भरोसा न हो.

यदि केवल एलसीडी पैनल भौतिक रूप से विफल हो गया है (क्रैक स्क्रीन, मृत पिक्सेल) जबकि नियंत्रण बोर्ड का परीक्षण अच्छा है, तो एक ही ऑपरेटर पैनल असेंबली पीढ़ी से एक मैचिंग प्रतिस्थापन पैनल की आवश्यकता होती है।

प्रश्न 3: A20B-8100-0620 को बदलने के बाद, छवि दिखाई देती है लेकिन गलत रंग या कंट्रास्ट है। क्या समायोजित किया जाना चाहिए?

कुछ FANUC एलसीडी कंट्रोल बोर्डों में बोर्ड पर या सीएनसी पैरामीटर सेटिंग्स के माध्यम से ट्रिम पॉट्स के माध्यम से चमक और कंट्रास्ट समायोजन उपलब्ध हैं।

बोर्ड को बदलने के बाद जाँच करें कि क्या डिस्प्ले चमक के लिए प्रासंगिक सीएनसी पैरामीटर सही ढंग से सेट हैं।

यदि पैरामीटर जांच के बाद भी छवि गलत रहती है, तो FANUC के डिस्प्ले समायोजन प्रक्रिया का उपयोग करके प्रतिस्थापन बोर्ड को प्रारंभिक विन्यास की आवश्यकता हो सकती है।

यह भी सत्यापित करें कि प्रतिस्थापन बोर्ड का संशोधन स्थापित विशिष्ट एलसीडी पैनल के साथ संगत है।

Q4: डिस्प्ले ठंडा होने पर काम करता है लेकिन मशीन 30 मिनट तक चलने के बाद विफल हो जाता है। क्या यह एलसीडी कंट्रोल बोर्ड की विफलता का लक्षण है?

थर्मल विफलता नियंत्रण बोर्ड पर उम्र बढ़ने वाले इलेक्ट्रोलाइटिक संधारित्रों का एक क्लासिक लक्षण है।

कक्षीय तापमान पर स्वीकार्य परीक्षण करने वाले संधारित्र परिचालन तापमान पर विफल हो सकते हैं।

यह लक्षण एक नियंत्रण बोर्ड का एक मजबूत संकेतक है जिसे मरम्मत के बजाय प्रतिस्थापन की आवश्यकता है,के रूप में एक घनी आबादी बोर्ड पर दोषपूर्ण कैपेसिटर विशेष उपकरण के बिना अलग करना मुश्किल हो सकता हैबोर्ड का प्रतिस्थापन ही व्यावहारिक समाधान है।

प्रश्न 5: क्या A20B-8100-0620 को बदलने से पहले SRAM डेटा बैकअप की आवश्यकता है?

नहीं. एलसीडी कंट्रोल बोर्ड एक शुद्ध डिस्प्ले सर्किट है. इसमें कोई मशीन पैरामीटर, प्रोग्राम या कॉन्फ़िगरेशन डेटा नहीं है. एसआरएएम डेटा सीएनसी के मुख्य बोर्ड मेमोरी मॉड्यूल पर संग्रहीत है.

A20B-8100-0620 को बदलने से कोई डेटा हानि का जोखिम नहीं है. बस पावर आउट करें, बोर्ड को स्विच करें, सभी केबलों को सावधानीपूर्वक फिर से कनेक्ट करें, और सामान्य रूप से पावर अप करें.
