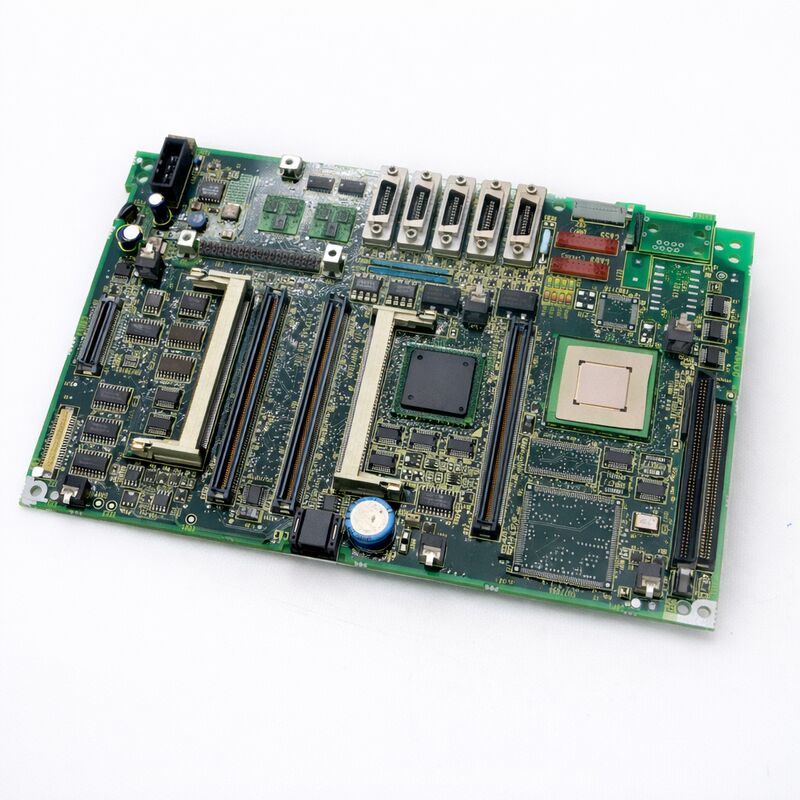

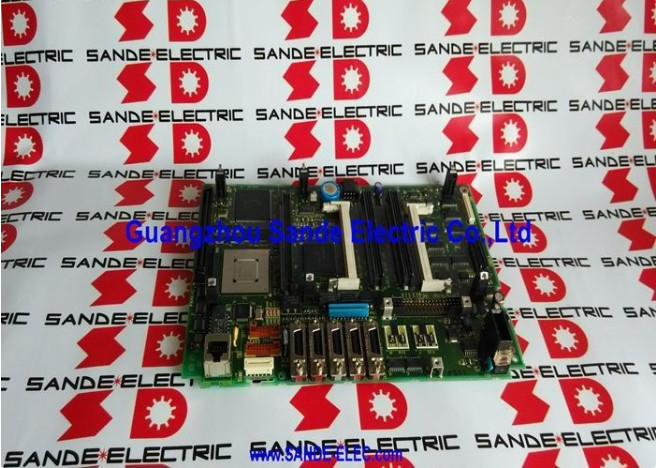

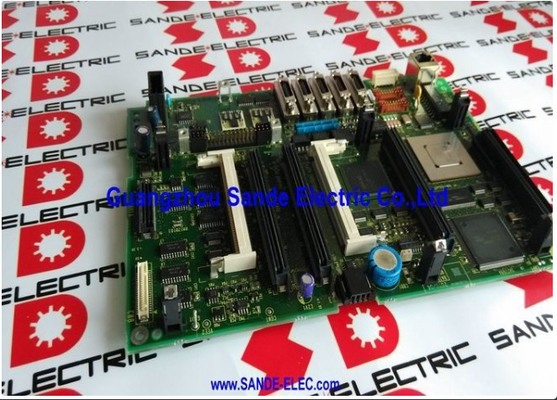

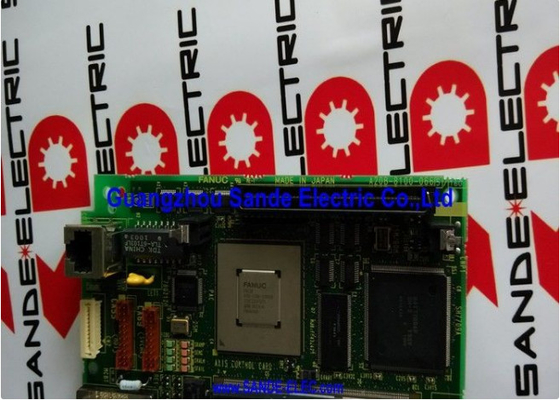

A20B-8100-0661 Fanuc पीसीबी बोर्ड A20B81000661 A2OB-8IOO-O66I

FANUC A20B-8100-0661∙ सीरीज 18i-B कंट्रोल मुख्य सीपीयू पीसीबी 18i-MB / 18i-TB सीएनसी नियंत्रकों के लिए, A20B-8100 सीरीज, एलसीडी-माउंटेड, जापान मूल

भाग संख्याःA20B-8100-0661

निर्माता:FANUC निगम (जापान)

उत्पाद श्रेणीःपीसीबी मुख्य सीपीयू बोर्ड (सीएनसी नियंत्रण मदरबोर्ड)

श्रृंखला:A20B-8100 FANUC 16i-B / 18i-B / 21i-B मुख्य बोर्ड परिवार

अवलोकन

दFANUC A20B-8100-0661FANUC सीरीज 18i-B सीएनसी नियंत्रकों के लिए मुख्य सीपीयू बोर्ड है. चाहे मशीन एक 18i-MB (मशीनिंग सेंटर), 18i-TB (टार्च) या एक अन्य 18i-B संस्करण हो,यह नियंत्रण प्रणाली के केंद्र में बोर्ड है 18i-बी नियंत्रक में सबसे महत्वपूर्ण हार्डवेयर घटक.

18i-B FANUC की दूसरी पीढ़ी की i-सीरीज के पदानुक्रम के मध्य में स्थित है।

यह 21i-B की तुलना में अधिक अक्ष क्षमता और उन्नत मशीनिंग कार्य प्रदान करता है, जबकि एक ही कोर आर्किटेक्चर साझा करता हैऔर एक मॉड्यूलर प्लग-इन बोर्ड डिजाइन 16i-B/18i-B/21i-B की पूरी पीढ़ी के रूप में.

इस पोजिशनिंग ने 18i-B को जटिल टर्न (विशेष रूप से मल्टी-टर्नेट और सब-स्पिंडल मशीनों), 5-अक्ष वाले मशीनिंग केंद्रों,और अन्य उन्नत मशीनों को 21i-B की अक्ष संख्या से अधिक की आवश्यकता होती है लेकिन 16i-B की पूरी क्षमता की आवश्यकता नहीं होती है.

बोर्ड एलसीडी/एमडीआई इकाई के पीछे के भाग पर लगाया जाता है। प्लग-इन मॉड्यूल इसके सामने के भाग पर स्थापित होते हैं।इस बोर्ड के चारों ओर निर्मित मशीन सिस्टम को नियंत्रण इकाई के नाम से पहचाना जाता है जो A02B-0283-Bxxx से शुरू होता है.

यह बोर्ड 18i-B मशीनों के विशाल स्थापित आधार पर सेवा में रहा है और इस सीएनसी पीढ़ी के लिए प्राथमिक रखरखाव आइटम बना हुआ है।

प्रमुख विनिर्देश

18i-B को 16i-B और 21i-B से क्या अलग करता है?

A20B-8100-066x पीढ़ी के तीन मुख्य बोर्ड तीन अलग-अलग सीएनसी पदनामों की सेवा करते हैं। अंतरों को समझना सीधे रखरखाव के लिए महत्वपूर्ण हैः

18i-B बनाम 21i-B.18i-B 21i-B की तुलना में अधिक नियंत्रित धुरी और अधिक परिष्कृत मशीनिंग कार्यों का समर्थन करता है।

यह 21i-B में कम पावर वाले CPU की तुलना में उच्च विनिर्देश सीपीयू मॉड्यूल (A20B-3300-03xx) का उपयोग करता है।

दो मुख्य बोर्ड विनिमेय नहीं हैं ️ 21i-B बोर्ड को 18i-B मशीन में प्रतिस्थापित करना समर्थित नहीं है।

18i-B बनाम 16i-B.16i-B इस पीढ़ी का उच्चतम विनिर्देश बोर्ड है।

18i-B और 16i-B एक ही CPU मॉड्यूल परिवार (A20B-3300-03xx) और एक ही DRAM मॉड्यूल परिवार (A20B-3300-0310/0311) साझा करते हैं।उनके मुख्य बोर्ड अपने संबंधित सीएनसी सॉफ्टवेयर द्वारा परिभाषित अधिकतम अक्षों की संख्या और कार्य सेट में भिन्न होते हैं- बोर्ड स्वयं पार-संगत नहीं हैं।

18i-B नियंत्रण प्रणाली मॉड्यूल विधानसभा

A20B-8100-0661 निम्नलिखित प्लग-इन मॉड्यूल होस्ट करता हैः

सीपीयू मॉड्यूल (A20B-3300-03xx)पेंटियम-वर्ग प्रोसेसर कार्ड जो 18i-B सिस्टम सॉफ्टवेयर चलाता है।

मॉडल ए पीढ़ी में प्रयुक्त 486DX प्रोसेसर से एक महत्वपूर्ण प्रदर्शन कदम ऊपर,जटिल बहु-अक्ष इंटरपोलेशन और उच्च गति मशीनिंग कार्यों के लिए आवश्यक प्रसंस्करण शक्ति प्रदान करना.

एफएसएसबी सर्वो कार्ड.अक्ष नियंत्रण मॉड्यूल जो सभी सर्वो एम्पलीफायरों के साथ ऑप्टिकल फाइबर संचार का प्रबंधन करता है।

18i-B के बहु-अक्षीय विन्यास के लिए, कई टर्रेट और उप-स्पिंडल के साथ टर्न,घुमावदार धुरी वाले मशीनिंग केंद्रों में FSSB कार्ड 21i-B सर्वो कार्ड की तुलना में अधिक समवर्ती धुरी संचार को संभालता है.

ग्राफिक्स कार्ड.एलसीडी पैनल को संचालित करता है। आम तौर पर 18i-B मशीनों में स्थापित 10.4 इंच और 8.4 इंच रंगीन एलसीडी इकाइयों पर रंग प्रदर्शन का समर्थन करता है।

FROM/SRAM मॉड्यूल.सिस्टम सॉफ़्टवेयर और मशीन डेटा। एसआरएएम बैटरी समर्थित है ¢ बैकअप बैटरी को बिजली की कटौती के दौरान डेटा को संरक्षित करने के लिए कार्यात्मक होना चाहिए।

DRAM मॉड्यूलकार्य स्मृति. 18i-B 16MB (A20B-3300-0310) या 32MB (A20B-3300-0311) विन्यास का समर्थन करता है.

बिजली आपूर्ति मॉड्यूल (A20B-8100-0720) ।सीधे मुख्य बोर्ड पर लगाया जाता है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: 18i-B नियंत्रक पूरी तरह से मृत है ️ कोई डिस्प्ले नहीं, कोई प्रशंसक नहीं, कोई एलईडी गतिविधि नहीं। पीएसयू मॉड्यूल कार्यात्मक होने की पुष्टि की गई है। क्या मुख्य बोर्ड दोष है?

एक पुष्ट कार्यात्मक पीएसयू के साथ और जीवन के कोई संकेत नहीं, मुख्य बोर्ड प्राथमिक संदिग्ध बन जाता है।

यह निष्कर्ष निकालने से पहले, यह सत्यापित करें कि बैटरी गहराई से खाली नहीं है और एलसीडी इकाई का पावर कनेक्टर सुरक्षित है।

यदि इनकी पुष्टि होती है और बोर्ड अभी भी कोई गतिविधि नहीं दिखाता है, तो मुख्य बोर्ड की प्राथमिक पावर प्रबंधन सर्किट्री विफल हो गई है।

बोर्ड की प्रतिस्थापन या घटक स्तर की मरम्मत की आवश्यकता है।

प्रश्न 2: क्या एक 18i-B मशीन से एक A20B-8100-0661 सीधे एक अलग 18i-B मशीन में एक को बदल सकता है?

मुख्य बोर्ड प्रकार संगत है। हालांकि, बोर्ड पर मॉड्यूल ¢ FROM/SRAM, CPU, सर्वो कार्ड, DRAM ¢ दाता मशीन के हैं।

बोर्ड को उसके मॉड्यूल के साथ प्रत्यारोपित करने के बाद, प्राप्त करने वाली मशीन में दाता के मापदंड, पीएमसी सीढ़ी और डेटा होंगे, न कि अपने स्वयं के।

प्राप्त करने वाली मशीन के डेटा को मशीन सेवा में लौटने से पहले अपने स्वयं के SRAM बैकअप से बहाल किया जाना चाहिए।

हमेशा मुख्य बोर्ड की प्रतिस्थापन को एक डेटा-महत्वपूर्ण प्रक्रिया के रूप में मानें जिसके लिए वर्तमान बैकअप की आवश्यकता होती है।

Q3: 18i-B हर स्टार्टअप पर सभी अक्षों पर अलार्म 360 (FSSB: प्रारंभ करने पर त्रुटि) दिखाता है, जिसमें सर्वो एम्पलीफायर चालू होते हैं। क्या जांच की जानी चाहिए?

संचालित एम्पलीफायरों के साथ कई अक्षों पर अलार्म 360 एफएसएसबी श्रृंखला विफलता का संकेत देता है।मुख्य बोर्ड के एफएसएसबी सर्वो कार्ड पर COP10A पोर्ट पर एफएसएसबी फाइबर कनेक्शन की जांच करें पहले यह सबसे आम विफलता बिंदु है.

फाइबर साफ, ठीक और पूरी तरह से बंद होना चाहिए। तेज मोड़ या क्षति के लिए फाइबर का निरीक्षण करें। एफएसएसबी श्रृंखला में पहले एम्पलीफायर पर कनेक्शन की भी जांच करें।

यदि दोनों की पुष्टि ठीक है और अलार्म बनी हुई है, तो मुख्य बोर्ड पर FSSB सर्वो कार्ड विफल हो सकता है ¢ इसे मुख्य बोर्ड से स्वतंत्र रूप से प्रतिस्थापित किया जा सकता है।

प्रश्न 4: जब प्रतिस्थापन बोर्ड स्थापित किया गया था तो बैकअप बैटरी मृत पाई गई थी। क्या SRAM डेटा पहले ही खो गया है?

SRAM डेटा एक कार्यात्मक बैटरी के बिना बिजली बंद अवधि के दौरान खो जाता है, प्रतिस्थापन के समय नहीं।एसआरएएम के डेटा को प्रतिस्थापन कार्य शुरू होने से पहले ही खो दिया जा सकता है.

यही कारण है कि आई-सीरीज सीएनसी पर किसी भी रखरखाव कार्य से पहले बाहरी माध्यम पर एसआरएएम बैकअप हमेशा किया जाना चाहिए, भले ही बैटरी अच्छी लगती है। यदि डेटा खो गया था, तोयह मशीन निर्माता के मूल पैरामीटर शीट और कार्यक्रम फ़ाइलों से फिर से दर्ज किया जाना चाहिए.

Q5: A20B-8100-0661 को बदलने और सभी डेटा को बहाल करने के बाद, धुरी काम नहीं करती है और अलार्म SP9001 दिखाता है। क्या जांच की जानी चाहिए?

SP9001 एक सीरियल धुरी संचार अलार्म है ∙ 18i-B धुरी एम्पलीफायर से वैध संचार प्राप्त नहीं कर रहा है. एक मुख्य बोर्ड प्रतिस्थापन के बाद,यह सबसे आम तौर पर मुख्य बोर्ड और एसपीएम एम्पलीफायर के बीच एक ढीली या डिस्कनेक्ट जेए 7 ए केबल से होता है.

दोनों छोरों पर JA7A कनेक्टर की जाँच करें. यदि कनेक्शन सुरक्षित है, तो जांचें कि धुरी पैरामीटर ∙ विशेष रूप से सीरियल धुरी विन्यास पैरामीटर ∙ सही ढंग से बहाल किए गए थे.

पुनर्स्थापना के बाद एक गलत धुरी पैरामीटर एक अच्छे भौतिक कनेक्शन के साथ भी इस अलार्म का उत्पादन कर सकता है।
