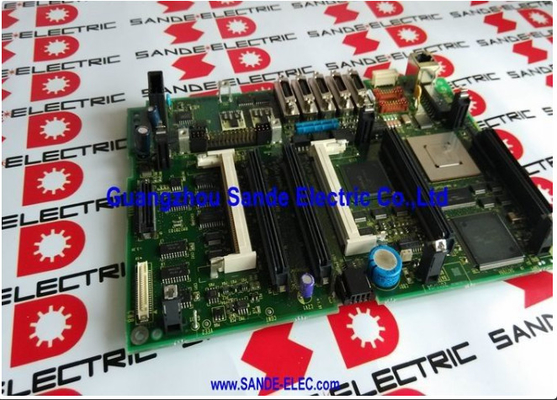

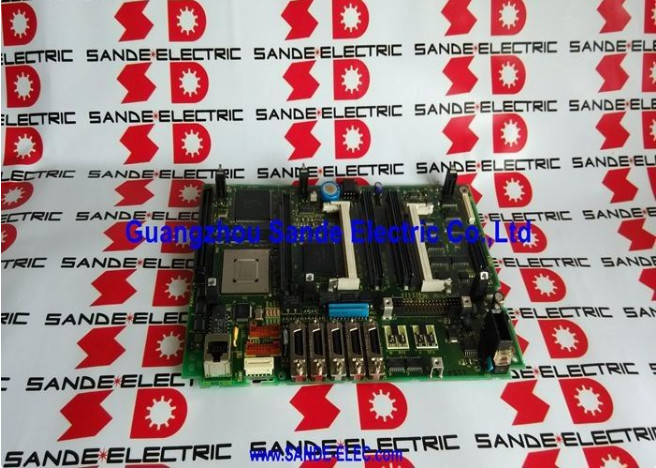

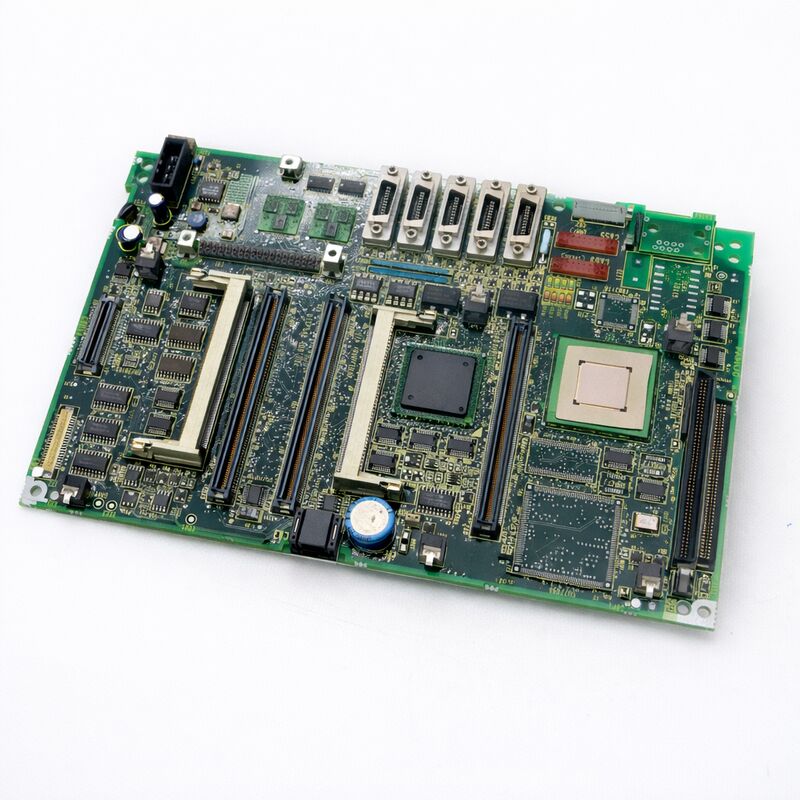

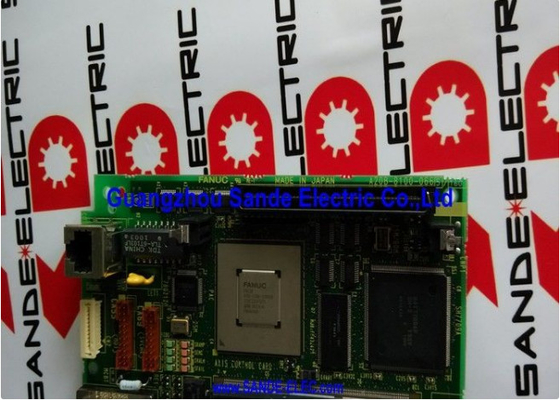

A20B-8100-0662 Fanuc पीसीबी बोर्ड A20B81000662 A2OB-8IOO-O662

FANUC A20B-8100-0662 | सीरीज़ 21i-B कंट्रोल मेन CPU PCB — PMC-SA1, बिना ईथरनेट के, A20B-8100 सीरीज़, LCD-माउंटेड, 21i-MB / 21i-TB के लिए, जापान मूल

भाग संख्या: A20B-8100-0662

निर्माता: FANUC Corporation (जापान)

उत्पाद श्रेणी: PCB — मेन CPU बोर्ड (CNC कंट्रोल मदरबोर्ड)

सीरीज़: A20B-8100 — FANUC 16i-B / 18i-B / 21i-B मेन बोर्ड परिवार

अवलोकन

FANUC A20B-8100-0662FANUC सीरीज़ 21i-B CNC कंट्रोलर के लिए मेन CPU बोर्ड है जो PMC-SA1 के साथ कॉन्फ़िगर किया गया है और जिसमें एम्बेडेड ईथरनेट नहीं है।यह विशिष्ट मदरबोर्ड वैरिएंट है जो इस कॉन्फ़िगरेशन के लिए 21i-B सिस्टम की फ़ीचर सेट को परिभाषित करता है: एक सक्षम, लागत-प्रभावी CNC कंट्रोलर जो लेथ (21i-TB) और मशीनिंग सेंटर (21i-MB) अनुप्रयोगों को कवर करता है जो मशीन टूल जटिलता के मध्य-श्रेणी के लिए उपयुक्त हैं।

A20B-8100-066x मेन बोर्ड परिवार के भीतर, प्रत्येक भाग संख्या CNC सीरीज़ पदनाम और ऑन-बोर्ड फ़ीचर कॉन्फ़िगरेशन के विशिष्ट संयोजन से मेल खाती है। -0662 बेसलाइन 21i-B बोर्ड है: PMC-SA1, बिना ईथरनेट के।

PMC-SA1 पदनाम PMC (प्रोग्रामेबल मशीन कंट्रोलर) विनिर्देश को संदर्भित करता है — SA1 21i-B पीढ़ी के भीतर एंट्री-लेवल PMC है, जो SB7 वैरिएंट की उन्नत प्रोग्रामिंग क्षमता के बिना विशिष्ट मशीन लैडर लॉजिक को संभालता है।

एम्बेडेड ईथरनेट की अनुपस्थिति अन्य परिभाषित विशेषता है: जिन मशीनों को फ़ैक्टरी नेटवर्क कनेक्टिविटी की आवश्यकता होती है, उन्हें एक बाहरी ईथरनेट विकल्प बोर्ड जोड़ना होगा, जबकि केवल RS-232C या PCMCIA के माध्यम से संचार करने वाली मशीनें इस बोर्ड को मानक के रूप में संचालित करती हैं।

21i-B सीरीज़ सामान्य-उद्देश्य उत्पादन मशीन टूल के लिए FANUC का मुख्यधारा CNC है। यह उच्च 16i-B और 18i-B के समान FSSB डिजिटल सर्वो आर्किटेक्चर और सीरियल स्पिंडल इंटरफ़ेस लाता है, जो विशिष्ट 2 से 4 एक्सिस मशीन टूल के लिए उपयुक्त एक्सिस गणना और PMC विनिर्देश के भीतर है।

मुख्य विनिर्देश

पैरामीटर

A20B-8100-066x परिवार तीन CNC पदनामों में दूसरी पीढ़ी के i-सीरीज़ को कवर करता है:

भाग संख्या

21i-B को मशीन टूल से मेल खाता है जहाँ 2 से 4 एक्सिस और मानक चक्र कार्यक्षमता सभी मशीनिंग आवश्यकताओं को पूरा करती है — जो वैश्विक उत्पादन में अधिकांश पारंपरिक लेथ, वर्टिकल मशीनिंग सेंटर और ड्रिलिंग मशीनों का वर्णन करता है।

एक उल्लेखनीय हार्डवेयर अंतर CPU मॉड्यूल है। 21i-B 16i-B और 18i-B की तुलना में कम-विनिर्देश CPU प्रोसेसर का उपयोग करता है।

21i-B की प्रसंस्करण आवश्यकताएं आनुपातिक रूप से कम हैं — कम एक्सिस, सरल पार्ट प्रोग्राम, कम समवर्ती प्रसंस्करण मांग — इसलिए कम CPU विनिर्देश उपयुक्त है और व्यावहारिक मशीन प्रदर्शन को सीमित नहीं करता है।

PMC-SA1 — व्यवहार में इसका क्या मतलब है

FANUC CNC में PMC (प्रोग्रामेबल मशीन कंट्रोलर) अंतर्निहित PLC है। यह मशीन बिल्डर के लैडर लॉजिक को निष्पादित करता है जो सभी मशीन I/O को संभालता है: लिमिट स्विच, डोर इंटरलॉक, कूलेंट, टूल चेंजर, पैलेट सिस्टम, और सर्वो और स्पिंडल नियंत्रण के अलावा सब कुछ।

PMC-SA1 21i-B पीढ़ी में एंट्री-लेवल PMC विनिर्देश है:

प्रोग्राम चरण:

SA1 लैडर चरणों की एक परिभाषित संख्या का समर्थन करता है — मानक 2-एक्सिस लेथ या 3-एक्सिस मशीनिंग सेंटर PMC आवश्यकताओं के लिए पर्याप्त।लैडर प्रतीक:

SA1 पारंपरिक मशीन टूल लैडर लॉजिक में उपयोग किए जाने वाले रिले संपर्क, कॉइल, टाइमर, काउंटर और तुलना फ़ंक्शन का मानक सेट प्रदान करता है।निष्पादन गति:

SA1 सामान्य मशीन I/O प्रतिक्रिया के लिए आवश्यक दर पर निष्पादित होता है, जो स्पिंडल, कूलेंट, डोर और टूल फ़ंक्शन के लिए दसियों मिलीसेकंड में प्रतिक्रिया समय के साथ पर्याप्त है।जटिल टूल चेंजर, मल्टी-पैलेट सिस्टम, या व्यापक उपयोगकर्ता मैक्रो इंटरफ़ेस वाली मशीनों के लिए, PMC-SB7 (बोर्ड -0663 और -0665 पर उपलब्ध) अधिक प्रोग्राम चरण और विस्तारित क्षमता प्रदान करता है।

-0662 का SA1 बिना किसी सीमा के मानक मशीन टूल अनुप्रयोगों के बहुमत की सेवा करता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या 21i-B मशीन में -0662 बोर्ड (PMC-SA1, कोई ईथरनेट नहीं) है। क्या इसे -0664 (PMC-SA1, ईथरनेट के साथ) से बदला जा सकता है?

भौतिक और विद्युत रूप से, -0664 को -0662 से बदला जा सकता है। PMC विनिर्देश समान है (SA1), इसलिए मौजूदा PMC लैडर बिना किसी संशोधन के स्थानांतरित हो जाता है।

एकमात्र अंतर यह है कि -0664 एम्बेडेड ईथरनेट क्षमता जोड़ता है जो -0662 में नहीं है — यदि ईथरनेट पोर्ट कनेक्ट नहीं है तो वह बस अप्रयुक्त रहता है।

प्रतिस्थापन से पहले प्रतिस्थापन बोर्ड के मॉड्यूल पर FROM सॉफ़्टवेयर संस्करण विशिष्ट मशीन कॉन्फ़िगरेशन के साथ संगत है, इसकी पुष्टि करें।

Q2: प्रतिस्थापन A20B-8100-0662 स्थापित करने के बाद, 21i-B PMC अलार्म ER01 (प्रोग्राम नहीं मिला) दिखाता है। इसका कारण क्या था?

PMC अलार्म ER01 इंगित करता है कि PMC लैडर प्रोग्राम SRAM में मौजूद नहीं है।

या तो SRAM बैकअप को प्रतिस्थापन के बाद बहाल नहीं किया गया था, SRAM मॉड्यूल को मूल बोर्ड से स्थानांतरित नहीं किया गया था, या पुनर्स्थापना प्रक्रिया पूरी नहीं हुई थी। पुष्टि करें कि मूल बोर्ड से SRAM मॉड्यूल नए बोर्ड में स्थापित है।

फिर बैकअप माध्यम से SRAM बैकअप को पुनर्स्थापित करें। यदि कोई बैकअप मौजूद नहीं है, तो PMC लैडर को मशीन बिल्डर की मूल प्रोग्राम फ़ाइलों से पुनः लोड किया जाना चाहिए।

Q3: 21i-B मशीन को ईथरनेट की आवश्यकता नहीं है। यदि प्रतिस्थापन के रूप में -0664 बोर्ड का उपयोग किया जाता है, तो क्या अप्रयुक्त ईथरनेट से कोई समस्या होती है?

नहीं। यदि कोई केबल कनेक्ट नहीं है और कोई ईथरनेट पैरामीटर कॉन्फ़िगर नहीं किया गया है तो -0664 पर एम्बेडेड ईथरनेट पोर्ट निष्क्रिय है।

यह सिस्टम संसाधनों का उपभोग नहीं करता है या CNC प्रदर्शन को प्रभावित नहीं करता है।

ईथरनेट का उपयोग नहीं करने वाली मशीनों के लिए प्रतिस्थापन कार्यात्मक रूप से पारदर्शी है।

Q4: 4-एक्सिस मशीनिंग सेंटर के लिए A20B-8100-0662 पर किस एक्सिस कंट्रोल कार्ड की आवश्यकता है?

A20B-3300-0032 (4-एक्सिस सर्वो कंट्रोल कार्ड, सीरीज़ 90B0 सर्वो सॉफ़्टवेयर) 4-एक्सिस 21i-B कॉन्फ़िगरेशन के लिए सही कार्ड है।

A20B-3300-0033 2-एक्सिस कॉन्फ़िगरेशन को संभालता है। प्रतिस्थापन का आदेश देने से पहले हमेशा मूल मशीन पर लगे एक्सिस कार्ड की पुष्टि करें — जब मेन बोर्ड को बदला जाता है तो एक्सिस कार्ड अन्य मॉड्यूल के साथ स्थानांतरित हो जाता है।

Q5: क्या A20B-8100-0662 के लिए DRAM मॉड्यूल 16i-B या 18i-B मेन बोर्ड के समान है?

नहीं। 21i-B 16i-B और 18i-B पर उपयोग किए जाने वाले मॉड्यूल से अलग DRAM मॉड्यूल का उपयोग करता है। 21i-B (बिना ईथरनेट के) A20B-3300-0291 (16MB DRAM) या A20B-3300-0290 (32MB DRAM) का उपयोग करता है।

16i-B और 18i-B A20B-3300-0310 (16MB) या A20B-3300-0311 (32MB) का उपयोग करते हैं।

16i/18i DRAM मॉड्यूल को 21i-B मेन बोर्ड में फिट करने से बूट विफलता होती है। विशिष्ट CNC पदनाम के लिए हमेशा सही मॉड्यूल की पुष्टि करें।
