| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | ए20बी-8100-0669 |
भाग संख्याःA20B-8100-0669
निर्माता:FANUC निगम (जापान)
उत्पाद श्रेणीःपीसीबी मुख्य सीपीयू बोर्ड (मदरबोर्ड)
श्रृंखला:A20B-8100 FANUC i-सीरीज सीएनसी मुख्य सीपीयू बोर्ड परिवार

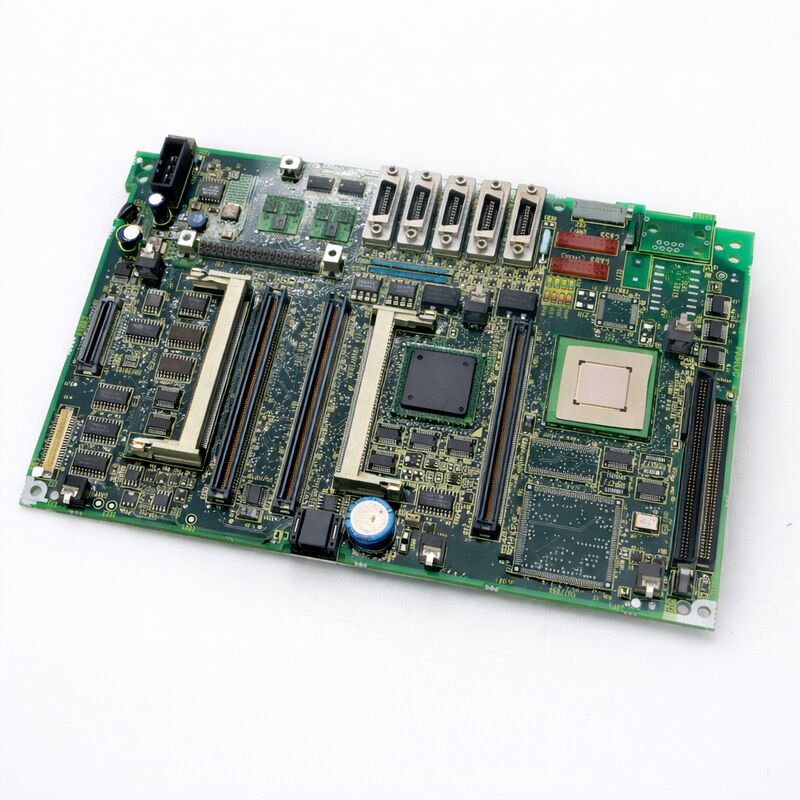

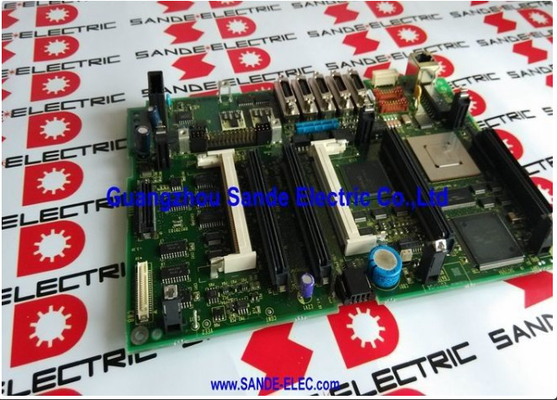

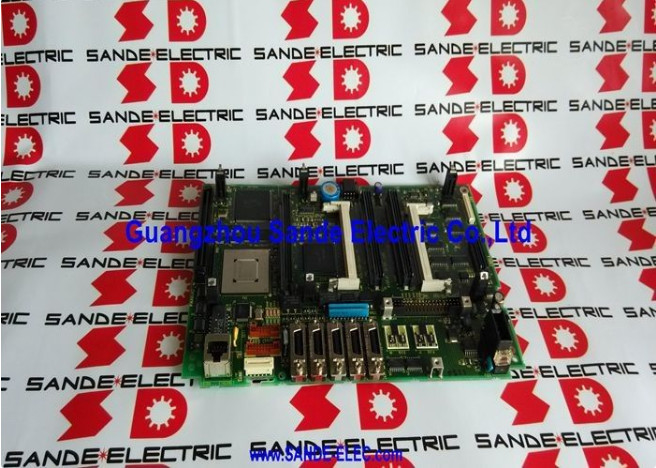

दFANUC A20B-8100-0669यह एक मुख्य सीपीयू प्रिंटेड सर्किट बोर्ड है जो FANUC की A20B-8100 सीरीज़ ¥ LCD-माउंटेड मास्टर बोर्डों के परिवार से संबंधित है, जो FANUC की i-सीरीज़ सीएनसी कंट्रोलर पीढ़ी के केंद्र में है।
ये बोर्ड FANUC के 16i-B, 18i-B और 21i-B सीएनसी नियंत्रकों के परिवार के लिए केंद्रीय हार्डवेयर प्लेटफॉर्म के रूप में कार्य करते हैं,उत्पाद पीढ़ी जिसने 2000 के दशक और 2010 के दशक में FANUC की मध्य श्रेणी और उच्च क्षमता वाली सीएनसी पेशकश को परिभाषित किया.
इस पीढ़ी के प्रत्येक आई-सीरीज सीएनसी नियंत्रक इन मुख्य बोर्डों में से एक के चारों ओर बनाए गए हैं।
बोर्ड प्लग-इन सीपीयू मॉड्यूल, FROM/SRAM मेमोरी मॉड्यूल, अक्ष नियंत्रण कार्ड, और डिस्प्ले/संचार सर्किट को होस्ट करता है। यह एलसीडी पैनल से भौतिक रूप से जुड़ता है,इसे एक एकीकृत एलसीडी-माउंटेड असेंबली बना रहा है नियंत्रक के इलेक्ट्रॉनिक्स और डिस्प्ले एक एकल स्वतंत्र इकाई हैं.
A20B-8100 मुख्य बोर्ड परिवार विभिन्न भाग संख्याओं के माध्यम से कई सीएनसी वेरिएंट को कवर करता है। श्रृंखला में प्रत्येक संख्या पीएमसी क्षमताओं के एक परिभाषित सेट के साथ एक विशिष्ट सीएनसी मॉडल से मेल खाती है,ईथरनेट विकल्प, और अक्ष विन्यास।
A20B-8100-0669 इस परिवार पर कब्जा कर लेता है और i-सीरीज B-जनरेशन बोर्डों में साझा एक ही भौतिक वास्तुकला और प्लग-इन मॉड्यूल प्रणाली के साथ अपने नामित सीएनसी विन्यास की सेवा करता है।
| पैरामीटर | मूल्य |
|---|---|
| बोर्ड का प्रकार | एलसीडी-माउंटेड मुख्य सीपीयू पीसीबी |
| श्रृंखला | A20B-8100 |
| नियंत्रक पीढ़ी | FANUC i-सीरीज (बी-जनरेशन) |
| सर्वो इंटरफेस | एफएसएसबी (फाइबर ऑप्टिक सीरियल सर्वो बस) |
| स्पिंडल इंटरफ़ेस | सीरियल स्पिंडल |
| आई/ओ बस | I/O लिंक |
| पावर सप्लाई मॉड्यूल | A20B-8100-0720 (16i/18i/21i-B में साझा) |
| एसआरएएम बैकअप | किसी भी प्रतिस्थापन से पहले आवश्यक |
| स्थिति | उपलब्ध ️ पुनर्निर्मित, परीक्षण किया गया |
| उत्पत्ति | जापान |
FANUC की i-सीरीज B-जनरेशन ¥ 16i-B, 18i-B, और 21i-B नियंत्रकों को कवर करती है ¥ पहले मॉडल A पीढ़ी की तुलना में एक संशोधित हार्डवेयर प्लेटफॉर्म लाया।
बी-जनरेशन के मुख्य बोर्ड एक सामान्य भौतिक वास्तुकला साझा करते हैं जबकि प्रत्येक संस्करण अपनी सीएनसी सॉफ्टवेयर क्षमताओं के लिए उपयुक्त हार्डवेयर कॉन्फ़िगरेशन रखता है।
मुख्य बोर्ड पूरे नियंत्रक संयोजन का लंगर है। यह प्रदान करता हैः
एफएसएसबी सर्वो बस संचार।सभी सर्वो एम्पलीफायर मुख्य बोर्ड से कनेक्ट होते हैं।
एफएसएसबी लिंक वास्तविक समय में स्थिति कमांड और फीडबैक डेटा ले जाता है, जो पहले की FANUC पीढ़ियों के पुराने एनालॉग और पल्स-ट्रेन सर्वो इंटरफेस की जगह लेता है।
सीरियल स्पिंडल इंटरफेस.स्पिंडल एम्पलीफायर JA7A सीरियल स्पिंडल पोर्ट के माध्यम से कनेक्ट होता है। कठोर टैपिंग सिंक्रनाइज़ेशन, Cs-अक्ष नियंत्रण, और स्पिंडल अभिविन्यास सभी इस लिंक पर निर्भर करते हैं।
मशीन I/O के लिए I/O लिंकवितरित मशीन I/O ∙ सीमा स्विच, सोलेनोइड, दरवाजा इंटरलॉक, उपकरण परिवर्तन संकेत ∙ JD51A पर समाप्त I/O लिंक बस के माध्यम से जुड़ता है।

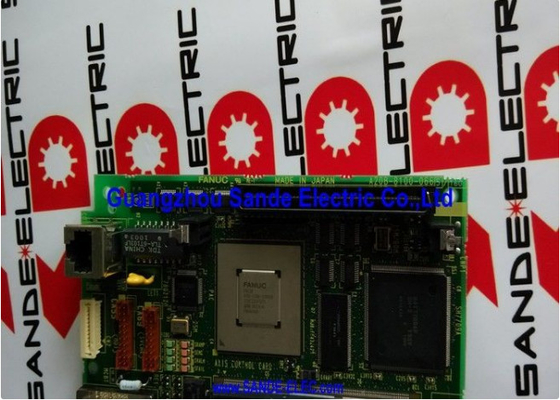

प्लग-इन मॉड्यूल स्लॉटFROM/SRAM मॉड्यूल, CPU प्रोसेसर मॉड्यूल और अक्ष नियंत्रण कार्ड सभी सीधे मुख्य बोर्ड पर स्थापित होते हैं।
इन्हें रखरखाव के दौरान व्यक्तिगत इकाइयों के रूप में बदला जा सकता है।
बिजली आपूर्ति कनेक्शन.A20B-8100-0720 पावर सप्लाई मॉड्यूल सीधे मुख्य बोर्ड में प्लग करता है और पूरे नियंत्रक की जरूरतों के विनियमित वोल्टेज प्रदान करता है।
एक A20B-8100-0669 को सही ढंग से बदलने के लिए FANUC की स्थापित प्रक्रिया का पालन करना आवश्यक है। किसी भी चरण को छोड़ने से डेटा हानि या एक गैर-स्टार्टिंग नियंत्रक का जोखिम पैदा होता है।
SRAM बैकअप पहले.मुख्य बोर्ड पर स्थित एसआरएएम मॉड्यूल में मशीन पैरामीटर, पीएमसी सीढ़ी डेटा, उपकरण ऑफसेट, कार्य निर्देशांक और संग्रहीत भाग कार्यक्रम होते हैं।
बोर्ड को छूने से पहले हमेशा एक पूर्ण SRAM बैकअप निष्पादित करें। एक FANUC मेमोरी कार्ड, पीसी कार्ड, या पीसी में RS-232C स्थानांतरण पर बैकअप लें। आगे बढ़ने से पहले बैकअप पूरा और पठनीय है।
मॉड्यूल स्थानांतरण.FROM/SRAM मॉड्यूल, CPU प्रोसेसर कार्ड, और मूल बोर्ड से एक्सिस कंट्रोल कार्ड को प्रतिस्थापन में स्थानांतरित करना।
इन मॉड्यूल में मशीन के लिए विशिष्ट सॉफ्टवेयर होता है और बिना पूर्ण सॉफ्टवेयर संगतता सत्यापित किए किसी अन्य मशीन के मॉड्यूल के साथ उन्हें नहीं बदला जा सकता है।
स्थापना के पश्चात जाँच।पुनः संयोजन और SRAM पुनर्स्थापित करने के बाद, पैरामीटर चेक स्क्रीन पर बूट करें और सभी पैरामीटर पृष्ठों की पुष्टि करें।
PMC सीढ़ी की स्थिति की जाँच करें. प्रत्येक अक्ष को जॉग करें और सर्वो तैयार स्थिति की पुष्टि करें. मशीन को उत्पादन में वापस लाने से पहले JOG मोड में धुरी का परीक्षण करें.
प्रश्न 1: नियंत्रक बिजली खो देता है और मुख्य बोर्ड को बदलने के बाद फिर से शुरू नहीं होगा। डिस्प्ले रिक्त रहता है। सबसे संभावित कारण क्या है?
मुख्य बोर्ड को बदलने के तुरंत बाद एक खाली डिस्प्ले FROM/SRAM मॉड्यूल को ठीक से नहीं बैठाए जाने का संकेत देता है।
मॉड्यूल पहली चीज है जिसे बूट ROM खोजता है यदि यह मॉड्यूल नहीं ढूंढ सकता है या इसे गलत तरीके से पढ़ता है, तो बूट अनुक्रम प्रगति नहीं कर सकता है और डिस्प्ले अंधेरा रहता है।
बिजली बंद करें, FROM/SRAM मॉड्यूल को दृढ़ता से रीसेट करें, और पुनः प्रयास करें। यह भी सत्यापित करें कि A20B-8100-0720 पावर सप्लाई मॉड्यूल पूरी तरह से बैठा है और इसकी स्थिति एलईडी हरी है।
Q2: A20B-8100-0669 स्थापित करने के बाद, सभी सर्वो अक्ष अलार्म 401 (VRDY बंद) दिखाते हैं। सर्वो एम्पलीफायर चालू दिखाई देते हैं। क्या जाँच की जानी चाहिए?
एक मुख्य बोर्ड स्वैप के तुरंत बाद अलार्म 401 लगभग हमेशा एक FSSB फाइबर कनेक्शन में गड़बड़ी का पता चलता है।
बोर्ड से निपटने के दौरान, मुख्य बोर्ड पर COP10A कनेक्टरों पर ऑप्टिकल फाइबर थोड़ा ढीला हो सकता है।
प्रत्येक फाइबर अंत की जाँच करें ∙ यह पूरी तरह से डाला जाना चाहिए और लॉक किया जाना चाहिए ∙ फाइबर के अंत के चेहरे को सूखे फिसलन मुक्त स्वैब से साफ करें यदि कोई दिखाई देने वाला संदूषण है ∙ फिर से कनेक्ट करें और पावर साइकिल करें ∙
Q3: क्या 16i-B या 18i-B संगत मशीन से ली गई SRAM बैकअप को A20B-8100-0669 के होस्ट कंट्रोलर में स्थानांतरित किया जा सकता है?
नहीं. एसआरएएम डेटा मशीन-विशिष्ट है। पैरामीटर सेट, पीएमसी सीढ़ी, और संग्रहीत कार्यक्रम मूल मशीन के सटीक सीएनसी मॉडल, सॉफ्टवेयर संस्करण और मशीन विन्यास से बंधे हैं।एक अलग सीएनसी संस्करण से एसआरएएम सिस्टम अलार्म या गलत मशीन व्यवहार का कारण होगा.
हमेशा उसी मशीन से लिया गया SRAM बैकअप पुनर्स्थापित करें जिसमें प्रतिस्थापन बोर्ड जा रहा है।
प्रश्न 4: क्या A20B-8100-0669 मुख्य बोर्ड को घटक स्तर पर मरम्मत की जा सकती है?
परिधीय सर्किटों के लिए घटक स्तर की मरम्मत संभव है, अलग-अलग घटक, कनेक्टर, वोल्टेज नियामक,घडी सर्किट
