| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | A20B-8100-0670 |

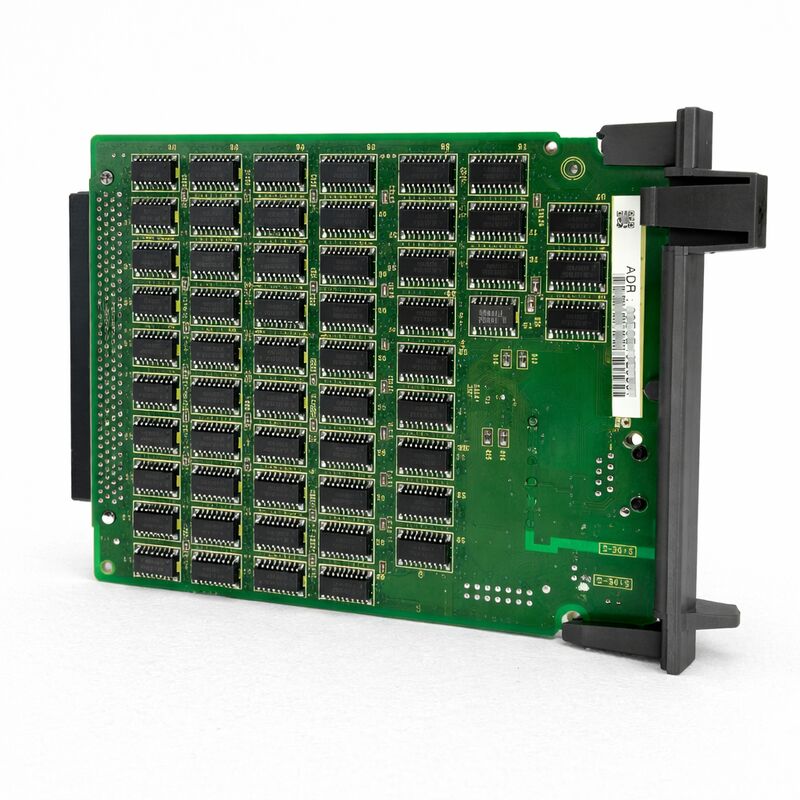

भाग संख्या: A20B-8100-0670
निर्माता: FANUC Corporation (जापान)
उत्पाद श्रेणी: पीसीबी — ईथरनेट विकल्प बोर्ड (स्टैंडअलोन सीएनसी प्रकार)
श्रृंखला: A20B-8100
यह FANUC A20B-8100-0670 FANUC के स्टैंडअलोन-प्रकार i-सीरीज सीएनसी नियंत्रकों के लिए एक फास्ट ईथरनेट विकल्प बोर्ड है। यह एक स्टैंडअलोन सीएनसी नियंत्रण इकाई के विकल्प स्लॉट में स्थापित होता है, जो 100BASE-TX ईथरनेट पोर्ट जोड़ता है जो नियंत्रक को फ़ैक्टरी LAN से कनेक्ट करने में सक्षम बनाता है।
इस बोर्ड के बिना — या कुछ मुख्य बोर्ड वेरिएंट पर उपलब्ध एम्बेडेड ईथरनेट फ़ंक्शन के बिना — एक FANUC i-सीरीज सीएनसी का कोई सीधा नेटवर्क कनेक्शन नहीं होता है। यह केवल RS-232C सीरियल केबल या HSSB के माध्यम से संचार कर सकता है।
A20B-8100-0670 इसे बदल देता है। एक बार स्थापित और कॉन्फ़िगर होने के बाद, सीएनसी एक नेटवर्क नोड बन जाता है।
यह NC प्रोग्राम प्राप्त और भेज सकता है, निगरानी सॉफ़्टवेयर से FOCAS2 API कॉल का जवाब दे सकता है, DNC1/ईथरनेट डेटा-सर्वर फ़ाइल हस्तांतरण में भाग ले सकता है, और फ़ैक्टरी सर्वर से पुश की गई Factolink ऑपरेटर मार्गदर्शन स्क्रीन प्रदर्शित कर सकता है।
उत्पाद की श्रेणी में स्टैंडअलोन पदनाम विशिष्ट और महत्वपूर्ण है।
FANUC के i-सीरीज नियंत्रक दो भौतिक आर्किटेक्चर में आते हैं — एकीकृत (एलसीडी-माउंटेड, कॉम्पैक्ट) और स्टैंडअलोन (एक अलग कैबिनेट में सीएनसी इलेक्ट्रॉनिक्स)।
A20B-8100-0670 स्टैंडअलोन-प्रकार की इकाइयों के लिए डिज़ाइन किया गया है जहाँ विकल्प बोर्ड नियंत्रण कैबिनेट के भीतर समर्पित रैक स्लॉट में स्थापित होते हैं।
| पैरामीटर | मान |
|---|---|
| बोर्ड प्रकार | फास्ट ईथरनेट विकल्प पीसीबी |
| इंटरफ़ेस | 100BASE-TX (RJ-45) |
| आर्किटेक्चर | स्टैंडअलोन सीएनसी विकल्प स्लॉट |
| संगत सीएनसी | FANUC i-सीरीज स्टैंडअलोन-प्रकार नियंत्रक |
| कार्य | FOCAS1/ईथरनेट, DNC1/ईथरनेट, Factolink |
| श्रृंखला | A20B-8100 |
| स्थिति | उपलब्ध — नवीनीकृत, परीक्षण किया गया |
| उत्पत्ति | जापान |
एक बार A20B-8100-0670 स्थापित हो जाने और सीएनसी के ईथरनेट पैरामीटर कॉन्फ़िगर हो जाने के बाद, कई कनेक्टिविटी फ़ंक्शन उपलब्ध हो जाते हैं:
FOCAS1/ईथरनेट। FOCAS (FANUC Open CNC API Specification) बाहरी अनुप्रयोगों से सीएनसी डेटा तक पहुंचने के लिए FANUC का मानक API है।
ईथरनेट बोर्ड के साथ, पीसी या सर्वर पर चलने वाले एप्लिकेशन वास्तविक समय में स्पिंडल लोड, अक्ष स्थिति, अलार्म स्थिति, प्रोग्राम नाम और दर्जनों अन्य सीएनसी डेटा आइटम पढ़ने के लिए TCP/IP पर कनेक्ट हो सकते हैं।
यह FANUC i-सीरीज मशीनों पर मशीन निगरानी, OEE डैशबोर्ड और MTConnect एकीकरण की नींव है।
DNC1/ईथरनेट। DNC1 फ़ंक्शन NC प्रोग्राम फ़ाइलों को सीएनसी की आंतरिक मेमोरी में पहले से स्थानांतरित करने के बजाय नेटवर्क-पहुंच योग्य फ़ाइल सर्वर से लोड करने की अनुमति देता है।
सीएनसी नाम से एक प्रोग्राम फ़ाइल का अनुरोध करता है, और ईथरनेट बोर्ड इसे नेटवर्क पर कॉन्फ़िगर किए गए DNC सर्वर पथ से प्राप्त करता है।
यह बड़े प्रोग्रामों — उदाहरण के लिए, मल्टी-थाउजेंड-ब्लॉक मोल्ड मशीनिंग प्रोग्राम — को बड़े स्थानीय मेमोरी के ओवरहेड के बिना सीएनसी मशीनों पर चलाने का मानक तरीका है।
Factolink। Factolink FANUC का ऑपरेटर मार्गदर्शन प्रणाली है।
एक Factolink सर्वर सीएनसी के डिस्प्ले पर टेक्स्ट पेज पुश करता है, जिससे सेटअप निर्देश, रखरखाव संकेत या उत्पादन डेटा सीधे ऑपरेटर पैनल पर प्रस्तुत किए जा सकते हैं।
ईथरनेट बोर्ड नेटवर्क लिंक प्रदान करता है जो एक केंद्रीय सर्वर से वास्तविक समय में Factolink अपडेट को संभव बनाता है।
A20B-8100-0670 स्टैंडअलोन सीएनसी के नियंत्रण रैक में एक उपलब्ध विकल्प स्लॉट में स्थापित होता है। अन्य A20B-8100-श्रृंखला विकल्प बोर्डों (Profibus मास्टर, DeviceNet, RISC CPU, डेटा सर्वर) की तरह, यह बैकप्लेन पर F-बस कनेक्टर में प्लग करता है और स्टार्टअप के दौरान सीएनसी के सिस्टम सॉफ़्टवेयर द्वारा पता लगाया जाता है।
स्थापना के बाद, सीएनसी के नेटवर्क पैरामीटर को कॉन्फ़िगर किया जाना चाहिए — IP पता, सबनेट मास्क, डिफ़ॉल्ट गेटवे, और FOCAS, DNC1, या Factolink के लिए विशिष्ट फ़ंक्शन पैरामीटर, उपयोग की जाने वाली सेवाओं के आधार पर।
ये पैरामीटर MDI मोड में सीएनसी के SYSTEM / ईथरनेट पैरामीटर स्क्रीन के माध्यम से दर्ज किए जाते हैं और गैर-वाष्पशील मेमोरी में संग्रहीत होते हैं।
बोर्ड को स्वयं सीएनसी के सिस्टम सॉफ़्टवेयर (FROM) में एक संगत ईथरनेट सॉफ़्टवेयर विकल्प सक्षम होने की आवश्यकता होती है। संबंधित सॉफ़्टवेयर विकल्प के बिना बोर्ड स्थापित करने से ईथरनेट फ़ंक्शन निष्क्रिय हो जाता है।
इस बोर्ड को स्टैंडअलोन प्रतिस्थापन के रूप में ऑर्डर करने से पहले सीएनसी के विकल्प कॉन्फ़िगरेशन को सत्यापित करें।
Q1: A20B-8100-0670 स्थापित है लेकिन SYSTEM स्क्रीन पर EMBED PORT सॉफ्टकी दिखाई नहीं दे रही है। सबसे पहले क्या जांचा जाना चाहिए?
सबसे आम कारण यह है कि ईथरनेट सॉफ़्टवेयर विकल्प सीएनसी के FROM मॉड्यूल में सक्षम नहीं है। ईथरनेट बोर्ड हार्डवेयर को सीएनसी लाइसेंस में एक सक्रिय सॉफ़्टवेयर विकल्प द्वारा मेल खाना चाहिए।
ईथरनेट फ़ंक्शन के लिए सीएनसी के विकल्प स्क्रीन (SYSTEM → [OPTIONS]) की जांच करें।
यदि यह सूचीबद्ध नहीं है या सक्षम नहीं है, तो बोर्ड को संबंधित सॉफ़्टवेयर विकल्प के बिना सक्रिय नहीं किया जा सकता है। यह भी सत्यापित करें कि बोर्ड अपने विकल्प स्लॉट में पूरी तरह से और सही ढंग से बैठा है।
Q2: क्या A20B-8100-0670 आधुनिक मशीन निगरानी सॉफ़्टवेयर से FOCAS2 API कॉल का समर्थन कर सकता है?
हाँ। FOCAS1/ईथरनेट (जिसे A20B-8100-0670 समर्थन करता है) और FOCAS2 एक संगत प्रोटोकॉल आधार साझा करते हैं।
FOCAS2 लाइब्रेरी का उपयोग करने वाले अधिकांश आधुनिक FANUC मशीन निगरानी और MTConnect एडाप्टर सॉफ़्टवेयर ईथरनेट पोर्ट के माध्यम से i-सीरीज सीएनसी नियंत्रकों से जुड़ते हैं, भले ही बोर्ड समर्पित हो (A20B-8100-0670 प्रकार) या मुख्य बोर्ड पर एक एम्बेडेड ईथरनेट फ़ंक्शन हो।
सॉफ़्टवेयर प्रदाता के साथ विशिष्ट FOCAS2 लाइब्रेरी संस्करण और संगत सीएनसी श्रृंखला की पुष्टि करें।
Q3: सीएनसी एक एकीकृत (एलसीडी-माउंटेड) प्रकार 16i-B या 18i-B है। क्या A20B-8100-0670 फिट होगा?
A20B-8100-0670 विशेष रूप से स्टैंडअलोन-प्रकार की सीएनसी इकाइयों के लिए है जिसमें समर्पित रैक विकल्प स्लॉट हैं। एकीकृत (एलसीडी-माउंटेड) 16i-B/18i-B/21i-B सीएनसी इकाइयां एक अलग विकल्प स्लॉट आर्किटेक्चर और विभिन्न ईथरनेट इंटरफ़ेस बोर्डों का उपयोग करती हैं।
ऑर्डर करने से पहले सीएनसी के भौतिक आर्किटेक्चर की पुष्टि करें — स्टैंडअलोन इकाइयों में इलेक्ट्रॉनिक्स एक अलग रैक कैबिनेट में होते हैं, जबकि एकीकृत इकाइयों में इलेक्ट्रॉनिक्स एलसीडी पैनल के पीछे एकीकृत होते हैं।
Q4: A20B-8100-0670 कितने समवर्ती FOCAS कनेक्शन का समर्थन करता है?
ईथरनेट बोर्ड FANUC के FOCAS1/ईथरनेट विनिर्देश द्वारा परिभाषित समवर्ती TCP/IP कनेक्शन की एक सीमित संख्या का समर्थन करता है — आमतौर पर तीन समवर्ती एप्लिकेशन कनेक्शन तक। बोर्ड द्वारा समर्थित से अधिक कनेक्शन खोलने का प्रयास करने से एप्लिकेशन सॉफ़्टवेयर में कनेक्शन अस्वीकृति या टाइमआउट होता है।
कई समवर्ती डेटा उपभोक्ताओं की आवश्यकता वाले वातावरण के लिए, एक एकल FOCAS2 डेटा कंसंट्रेटर जो सीएनसी से एक बार कनेक्ट होता है और डेटा को पुनर्वितरित करता है, मानक आर्किटेक्चर है।
Q5: A20B-8100-0670 को बदलने के बाद, ईथरनेट पैरामीटर खाली दिखाई देते हैं। क्या मूल कॉन्फ़िगरेशन रिकॉर्ड के बिना उन्हें पुनर्प्राप्त करने का कोई तरीका है?
ईथरनेट पैरामीटर (IP पता, सबनेट मास्क, DNC सर्वर पथ, आदि) सीएनसी के SRAM में संग्रहीत होते हैं।
यदि SRAM का बैकअप लिए बिना बोर्ड को बदल दिया गया था, या यदि प्रतिस्थापन के दौरान पैरामीटर साफ़ कर दिए गए थे, तो उन्हें मैन्युअल रूप से फिर से दर्ज किया जाना चाहिए।
FOCAS, DNC1, और Factolink के लिए पैरामीटर सभी SYSTEM → ईथरनेट पैरामीटर स्क्रीन में दर्ज किए जाते हैं।
यदि रिकॉर्ड स्थानीय रूप से उपलब्ध नहीं हैं तो मूल IP कॉन्फ़िगरेशन के लिए मशीन टूल बिल्डर के सेवा दस्तावेज़ या फ़ैक्टरी नेटवर्क प्रशासक से संपर्क करें।
