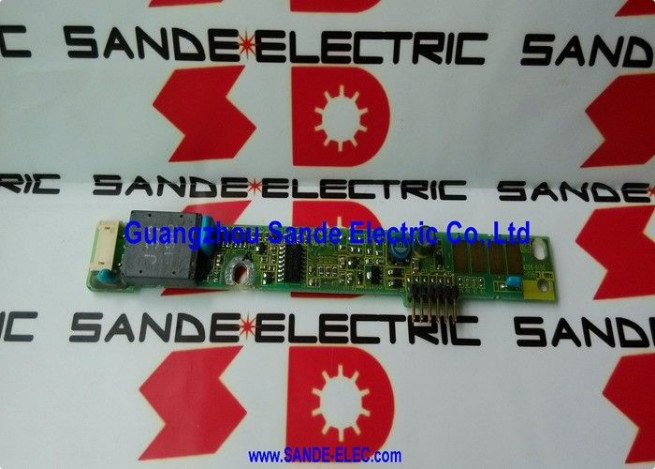

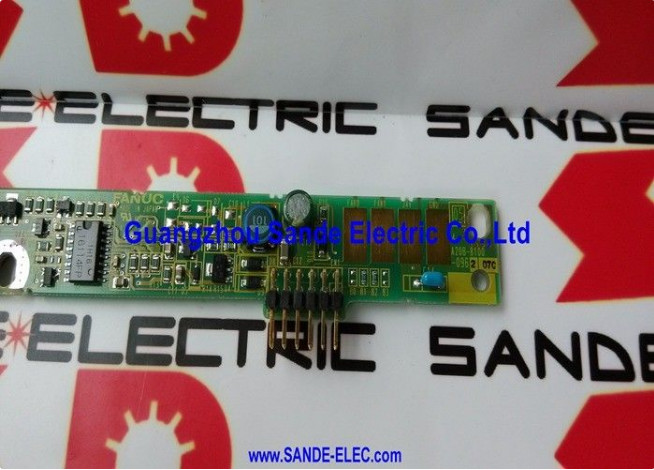

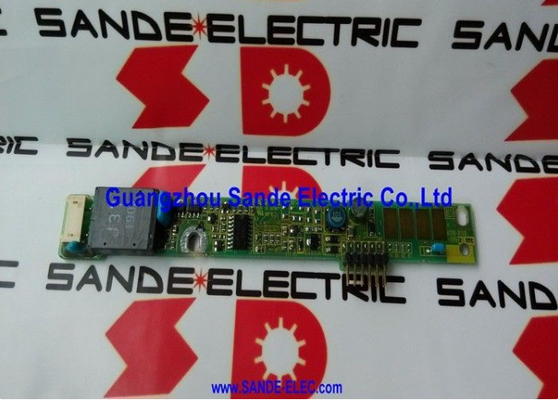

A20B-8100-0961 Fanuc PCB बोर्ड A20B81000961 A2OB-8IOO-O96I

A20B-8100-0961 | FANUC 30i/31i/32i मॉडल A LCD बैकलाइट इन्वर्टर पीसीबी - 7.2-इंच मोनोक्रोम / CCFL / इंटीग्रेटेड और स्टैंडअलोन LCD/MDI

यह इन्वर्टर क्या करता है

A20B-8100-0961 लो-वोल्टेज DC को हाई-फ़्रीक्वेंसी, हाई-वोल्टेज AC में परिवर्तित करता है जिसकी CCFL बैकलाइट लैंप को आवश्यकता होती है।

7.2 इंच का मोनोक्रोम एलसीडी पैनल अपने सीसीएफएल लैंप के जलने के बिना कोई दृश्यमान छवि नहीं बनाता है। लैंप को अपने चाप को प्रभावित करने और बनाए रखने के लिए 40-80kHz पर लगभग 600-1,000V AC की आवश्यकता होती है - वोल्टेज और आवृत्तियाँ जो CNC विद्युत प्रणाली में कहीं और नहीं पाई जाती हैं। A20B-8100-0961 इस हाई-वोल्टेज AC को CNC बिजली आपूर्ति से उपलब्ध लो-वोल्टेज DC से उत्पन्न करता है।

जब यह इन्वर्टर विफल हो जाता है, तो डिस्प्ले अंधेरा हो जाता है। सीएनसी सामान्य रूप से काम करती रहती है - प्रोग्राम चलते हैं, मशीन कट जाती है - लेकिन ऑपरेटर इंटरफ़ेस नहीं देख पाता है।

मुख्य विशिष्टताएँ

दो वैध विन्यास

वही A20B-8100-0961 30i मॉडल A प्लेटफ़ॉर्म में दो भौतिक डिस्प्ले इंस्टॉलेशन प्रकार प्रदान करता है:

एकीकृत आई-श्रृंखला नियंत्रक:एलसीडी और एमडीआई कीबोर्ड एकीकृत सीएनसी इकाई का हिस्सा हैं। डिस्प्ले, कीबोर्ड और मुख्य सीएनसी इलेक्ट्रॉनिक्स एक ही असेंबली में रखे गए हैं - इन्वर्टर इस एकीकृत इकाई के अंदर है।

स्टैंडअलोन डिजिटल एलसीडी/एमडीआई इकाई:केबल द्वारा सीएनसी कैबिनेट से जुड़ी एक अलग एलसीडी/एमडीआई असेंबली। ऑपरेटर पैनल भौतिक रूप से मशीन के सामने है; सीएनसी इलेक्ट्रॉनिक्स मशीन कैबिनेट में हैं। इन्वर्टर स्टैंडअलोन एलसीडी/एमडीआई यूनिट के अंदर रहता है।

दोनों कॉन्फ़िगरेशन समान 7.2-इंच मोनोक्रोम CCFL डिस्प्ले और समान A20B-8100-0961 इन्वर्टर का उपयोग करते हैं।

अनुप्रयोग परिदृश्य

अचानक डिस्प्ले ब्लैकआउट:एक FANUC 30i मॉडल A मशीनिंग सेंटर का डिस्प्ले पूरी तरह से अंधेरा हो जाता है। सीएनसी सामान्य रूप से काम करती रहती है - मशीन के माध्यम से चक्र की निगरानी सामान्य कटिंग दिखाती है। A20B-8100-0961 इन्वर्टर विफल हो गया है, जिससे CCFL ड्राइव वोल्टेज में कटौती हो रही है। प्रतिस्थापन से डिस्प्ले पुनर्स्थापित हो जाता है।

प्रगतिशील डिस्प्ले डिमिंग:31आई मॉडल ए सीएनसी का 7.2-इंच डिस्प्ले महीनों में धीरे-धीरे मंद हो जाता है। सीसीएफएल पारा की कमी अंततः उस बिंदु तक पहुंच जाती है जहां इन्वर्टर क्षतिपूर्ति नहीं कर सकता है। A20B-8100-0961 और CCFL लैंप दोनों के प्रतिस्थापन से पूर्ण चमक बहाल हो जाती है।

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या A20B-8100-0961 30i मॉडल B या रंगीन LCD 30i सिस्टम के साथ संगत है?

नहीं, विवरण में स्पष्ट रूप से कहा गया है "30आई, 31आई, 32आई मॉडल ए केवल फैनुक एलसीडी 7.2″ मोनोक्रोम मॉनिटर के साथ।" मॉडल बी वेरिएंट और रंग एलसीडी कॉन्फ़िगरेशन विभिन्न इन्वर्टर पीसीबी का उपयोग करते हैं। ऑर्डर देने से पहले हार्डवेयर से सीएनसी मॉडल पदनाम और डिस्प्ले प्रकार की पुष्टि करें।

Q2: मैं कैसे बताऊँ कि A20B-8100-0961 CCFL लैंप की तुलना में विफल हो गया है?

दोनों एक गहरा या मंद डिस्प्ले उत्पन्न करते हैं। संचालित होने पर इन्वर्टर आउटपुट को मापें: एक कार्यात्मक इन्वर्टर लैंप खराब होने पर भी लैंप कनेक्टर पर उच्च-वोल्टेज एसी उत्पन्न करता है। कोई एचवी आउटपुट इन्वर्टर की ओर इशारा नहीं करता। एचवी आउटपुट मौजूद है लेकिन लैंप नहीं जल रहा है जो सीसीएफएल लैंप की ओर इशारा करता है। व्यवहार में, डिस्प्ले की आयु महत्वपूर्ण होने पर इन्वर्टर और सीसीएफएल लैंप दोनों को एक साथ बदलना सबसे विश्वसनीय समाधान है।

Q3: क्या मंद डिस्प्ले के कारण इन्वर्टर ख़राब हो सकता है, या यह हमेशा CCFL लैंप का कारण होता है?

महीनों में धीरे-धीरे कम होना आमतौर पर सीसीएफएल लैंप की उम्र बढ़ने (पारा की कमी) है। इन्वर्टर लैंप करंट को बनाए रखने के लिए नियंत्रित करता है लेकिन खराब लैंप की पूरी तरह से भरपाई नहीं कर सकता है। अचानक मंद होना या रुक-रुक कर प्रदर्शन व्यवहार (काम करना फिर अंधेरा हो जाना) अक्सर इन्वर्टर की ओर इशारा करता है।

Q4: क्या A20B-8100-0961 को बदलने के लिए किसी सीएनसी सॉफ़्टवेयर कॉन्फ़िगरेशन की आवश्यकता है?

नहीं, इन्वर्टर एक बिजली रूपांतरण हार्डवेयर घटक है। रिप्लेसमेंट फिट करने से पावर-अप होने पर सीसीएफएल ड्राइव तुरंत बहाल हो जाती है। कोई सीएनसी पैरामीटर या सॉफ़्टवेयर परिवर्तन शामिल नहीं हैं।

Q5: क्या 7.2-इंच मोनोक्रोम डिस्प्ले असेंबली अभी भी सेवा योग्य है?

हाँ। 30i मॉडल ए एक परिपक्व लेकिन सक्रिय रूप से उपयोग किया जाने वाला प्लेटफ़ॉर्म है - इसके डिस्प्ले सर्विस पार्ट्स आफ्टर-मार्केट में बने रहते हैं।
