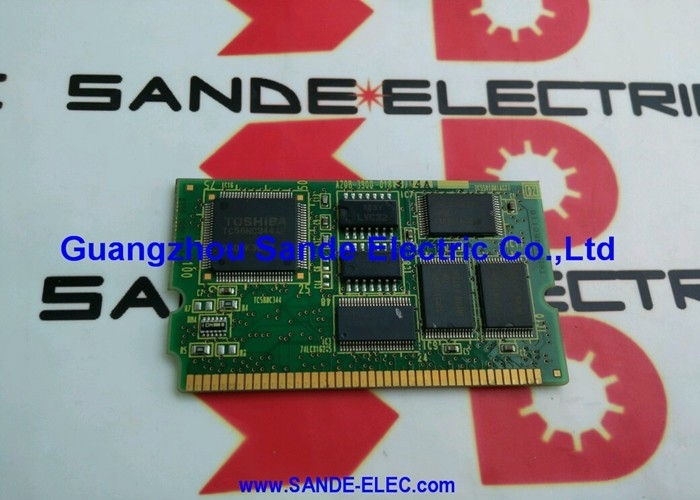

| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | ए20बी-8101-0160 |
भाग संख्याःA20B-8101-0160
निर्माता:FANUC निगम (जापान)
उत्पाद श्रेणीःपीसीबी ₹ पीसी साइड एचएसएसबी इंटरफेस बोर्ड (हाई स्पीड सीरियल बस)
श्रृंखला:A20B-8101 FANUC i-सीरीज पीसी इंटरफेस पीसीबी परिवार
दFANUC A20B-8101-0160is the PC-side component of FANUC's High-Speed Serial Bus (HSSB) link — the board that installs in a personal computer's expansion slot to connect that PC directly to a FANUC i-series CNC controller via optical fibre cable.
यह एचएसएसबी जोड़ी का आधा हिस्सा है जो कंप्यूटर का है, सीएनसी का नहीं।
एचएसएसबी 1990 के दशक के अंत में उत्पन्न एक विशिष्ट समस्या के लिए FANUC का मालिकाना समाधान था जब सीएनसी मशीनों ने पीसी-आधारित अनुप्रयोगों से लाभ उठाना शुरू कियाः उच्च बैंडविड्थ कैसे बनाया जाए,एक FANUC सीएनसी नियंत्रक और पास में स्थित एक होस्ट पर्सनल कंप्यूटर के बीच शोर-प्रतिरोधी संचार लिंक.
मानक सीरियल कनेक्शन (RS-232C) बहुत धीमे थे और मशीन ड्राइव से विद्युत चुम्बकीय हस्तक्षेप के लिए बहुत संवेदनशील थे।
ईथरनेट उपलब्ध था लेकिन लेटेंसी और प्रोटोकॉल ओवरहेड लाया जिसने इसे सीएनसी के आंतरिक डेटा तक तेजी से, निर्धारक पहुंच की आवश्यकता वाले अनुप्रयोगों के लिए अनुपयुक्त बना दिया।
एचएसएसबी ने दोनों समस्याओं का समाधान किया।
ऑप्टिकल फाइबर भौतिक माध्यम विद्युत चुम्बकीय संवेदनशीलता को पूरी तरह से समाप्त करता है ∙ प्रकाश संकेतों को विद्युत शोर द्वारा प्रेरित नहीं किया जा सकता है, भले ही केबल सर्वो एम्पलीफायरों के कितने भी करीब हो,स्पिंडल ड्राइव, या शक्ति संपर्कक.
मालिकाना उच्च गति सीरियल प्रोटोकॉल सीएनसी मेमोरी तक सीधी पहुंच के लिए आरएस-232सी की तुलना में तेज़ डेटा थ्रूपुट और ईथरनेट की तुलना में कम विलंबता प्रदान करता है।
इससे उत्पन्न लिंक से पीसी को सीएनसी की आंतरिक मेमोरी तक पहुँचने की अनुमति मिलती है, कार्यक्रम, पैरामीटर, वर्तमान स्थिति, धुरी की गति,पीएमसी डेटा वास्तविक समय निगरानी अनुप्रयोगों का समर्थन करने के लिए पर्याप्त गति पर, पीसी से संचालित ऑपरेटर मार्गदर्शन स्क्रीन, और बड़ी फ़ाइल स्थानांतरण।
| पैरामीटर | मूल्य |
|---|---|
| बोर्ड का प्रकार | पीसी-साइड एचएसएसबी इंटरफेस (पीसी विस्तार स्लॉट में स्थापित) |
| संगत सीएनसी | FANUC सीरीज 16i/18i/21i, 160i/180i/210i, 150i, पावर मेट i-D/H |
| भौतिक माध्यम | ऑप्टिकल फाइबर (COP7 कनेक्टर) |
| सीएनसी पक्ष इंटरफेस | सीएनसी एचएसएसबी इंटरफेस बोर्ड (सीएनसी-साइड) |
| अनुशंसित केबल | FANUC ऑप्टिकल फाइबर केबल A66L-6001-0026 श्रृंखला |
| ऑपरेटिंग तापमान | 0°C से +55°C |
| श्रृंखला | A20B-8101 |
| स्थिति | उपलब्ध ️ पुनर्निर्मित, परीक्षण किया गया |
| उत्पत्ति | जापान |
एचएसएसबी लिंक के लिए हमेशा दो बोर्डों की आवश्यकता होती हैः एक सीएनसी में और एक पीसी में। ए20बी-8101-0160 पीसी-साइड बोर्ड है।
सीएनसी-साइड बोर्ड (एक अलग A20B-8100 या A20B-8001 श्रृंखला भाग) सीएनसी की मूल इकाई के एक विकल्प स्लॉट में स्थापित होता है।
सीएनसी साइड बोर्ड:यह सीएनसी के आंतरिक एफ-बस से जुड़ा हुआ है। यह एक COP7 ऑप्टिकल फाइबर पोर्ट प्रदान करता है।एचएसएसबी लिंक एक साझा स्मृति क्षेत्र बनाता है जिसे पीसी FANUC सीएनसी स्क्रीन डिस्प्ले फ़ंक्शन ड्राइवर के माध्यम से एक्सेस कर सकता है.

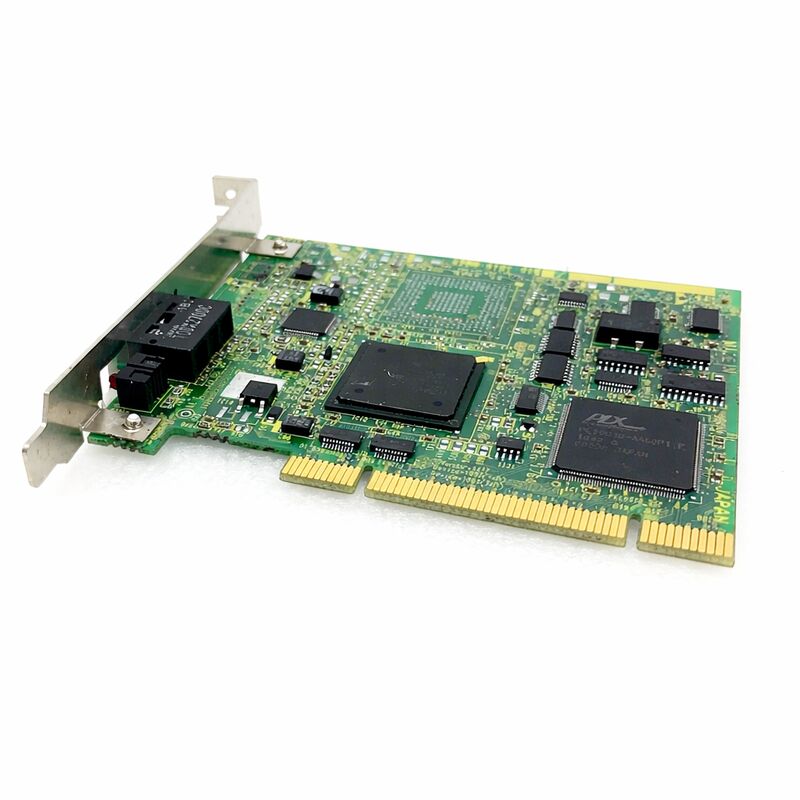

पीसी साइड बोर्ड (A20B-8101-0160):पीसी के विस्तार स्लॉट में स्थापित करता है। पीसी पक्ष पर मिलान COP7 ऑप्टिकल फाइबर पोर्ट प्रदान करता है।FANUC का HSSB ड्राइवर (पीसी के विंडोज ऑपरेटिंग सिस्टम पर स्थापित) इस बोर्ड के माध्यम से सीएनसी के साथ संवाद करता है.
FANUC FOCAS लाइब्रेरी का उपयोग करके लिखे गए एप्लिकेशन ड्राइवर के माध्यम से सीएनसी तक पहुंचते हैं।
ऑप्टिकल फाइबर केबल दो COP7 बंदरगाहों को जोड़ता है।
केबल पीसी से सीएनसी तक चलता है, आमतौर पर मशीन कैबिनेट में एक पैनल पीसी या औद्योगिक कंप्यूटर से, एक केबल नलिका के माध्यम से, सीएनसी नियंत्रण इकाई में विकल्प स्लॉट स्थिति तक।केबल की अधिकतम लंबाई का उपयोग किए गए विशिष्ट ऑप्टिकल फाइबर केबल मॉडल पर निर्भर करता है.
A20B-8101-0160 के लिए निम्नलिखित की आवश्यकता होती हैः
पीसी विस्तार स्लॉट।बोर्ड विशिष्ट बोर्ड संस्करण के आधार पर एक आईएसए या पीसीआई विस्तार स्लॉट में स्थापित होता है। पीसी में एक मुक्त संगत स्लॉट होना चाहिए।मशीन कैबिनेट में एकीकृत औद्योगिक पैनल पीसी इस बोर्ड के लिए एक आम मेजबान हैं , आवश्यक विस्तार स्लॉट, और एक मशीन उपकरण कैबिनेट में रहने वाले बोर्ड के लिए आवश्यक औद्योगिक-ग्रेड ऑपरेटिंग वातावरण।
FANUC HSSB चालक।पीसी के विंडोज ऑपरेटिंग सिस्टम के लिए ड्राइवर बोर्ड के काम करने के लिए स्थापित किया जाना चाहिए.
ड्राइवर विंडोज डिवाइस मैनेजर में एक एचएसएसबी डिवाइस के रूप में दिखाई देता है। FANUC एचएसएसबी ड्राइवर सॉफ्टवेयर विंडोज एनटी, विंडोज 2000, विंडोज एक्सपी,और बाद के विंडोज संस्करण सॉफ्टवेयर संस्करण के आधार पर.
FANUC FOCAS लाइब्रेरी या सीएनसी स्क्रीन डिस्प्ले फ़ंक्शनApplications communicate with the CNC using FANUC's FOCAS2 library (for programmatic access to CNC data via PC application code) or the FANUC CNC Screen Display function (which mirrors the CNC operator panel display on the PC screen and allows operators to interact with the CNC from the PC).
ऑप्टिकल फाइबर केबलFANUC ऑप्टिकल फाइबर केबल A66L-6001-0026 श्रृंखला की सिफारिश की जाती है।
यह पुष्टि की जानी चाहिए कि केबल की लंबाई विशिष्ट केबल मॉडल के लिए समर्थित सीमा के भीतर है।
ऑप्टिकल फाइबर भौतिक माध्यम एक मनमाना विकल्प नहीं है, यह मशीन उपकरण वातावरण में एक वास्तविक समस्या का इंजीनियरिंग समाधान है।
मशीन टूल्स कैबिनेट में तीव्र विद्युत चुम्बकीय हस्तक्षेप के कई स्रोत होते हैंः सर्वो ड्राइव पीडब्ल्यूएम स्विचिंग किलोहर्ट्ज आवृत्तियों पर, स्पिंडल ड्राइव पावर स्टेज,एसी संपर्ककर्ता लोड के तहत खोलने और बंद करने, और ट्रांसफार्मर चुंबकीय क्षेत्र।
इस वातावरण से गुजरने वाला कोई भी पारंपरिक विद्युत सिग्नल केबल प्रेरित शोर उठाता है जो डेटा को भ्रष्ट करता है।
ऑप्टिकल फाइबर भौतिकी से प्रतिरक्षित है: यह विद्युत धारा नहीं, प्रकाश को ले जाता है। कोई भी विद्युत क्षेत्र ऑप्टिकल फाइबर केबल में एक संकेत को प्रेरित नहीं कर सकता है।
ऑप्टिकल फाइबर का उपयोग करने वाला एचएसएसबी लिंक विश्वसनीय रूप से शोर-मुक्त होता है, भले ही वह विद्युत चुम्बकीय वातावरण से होकर गुजरे।
इस विश्वसनीयता के कारण FANUC ने पारंपरिक विद्युत धारावाहिक कनेक्शन के बजाय HSSB के लिए ऑप्टिकल फाइबर का चयन किया।
A20B-8101-0160 पर COP7 कनेक्टर ऑप्टिकल फाइबर केबल को स्वीकार करता है।विश्वसनीय संचालन के लिए फाइबर कनेक्टरों को साफ रखना महत्वपूर्ण है ️ फाइबर के अंत के चेहरे पर भी मामूली संदूषण ऑप्टिकल सिग्नल को कमजोर करता है, संचार त्रुटियों का कारण बनता है।
जब फाइबर जुड़ा नहीं है, तो प्रदूषण को रोकने के लिए सुरक्षात्मक टोपी को COP7 पोर्ट को कवर करना चाहिए।
प्रश्न 1: एचएसएसबी लिंक काम करता है लेकिन पीसी में समय-समय पर संचार त्रुटियां दिखाई देती हैं। इसका सबसे अधिक संभावित कारण क्या है?
ऑप्टिकल फाइबर कनेक्टर का दूषित होना एचएसएसबी संचार त्रुटियों का सबसे आम कारण है जब लिंक पहले काम कर रहा था।फाइबर केबल को दोनों COP7 कनेक्टरों (A20B-8101-0160 बोर्ड और सीएनसी-साइड बोर्ड पर) से निकालें और फाइबर के अंत के चेहरे की जांच करें.
सूखी पित्त मुक्त ऑप्टिकल सफाई पोंछे या उचित फाइबर सफाई उपकरण से साफ करें। विलायक का उपयोग न करें।
केबल को फिर से डालें और सुनिश्चित करें कि कनेक्टर पूरी तरह से बैठे हैं और लॉक किए गए हैं। यदि सफाई के बाद भी त्रुटियां बनी रहती हैं, तो फाइबर केबल को तेज मोड़ या भौतिक क्षति के लिए जांचें।
प्रश्न 2: A20B-8101-0160 स्थापित पीसी विंडोज XP चला रहा है. क्या HSSB ड्राइवर संगत है?
FANUC HSSB ड्राइवर सॉफ्टवेयर Windows XP का समर्थन करता है.विशिष्ट ऑपरेटिंग सिस्टम के लिए सही ड्राइवर संस्करण स्थापित करें ड्राइवर संस्करण ऑपरेटिंग सिस्टम और विशिष्ट एचएसएसबी बोर्ड हार्डवेयर संशोधन दोनों से मेल खाना चाहिए. एचएसएसबी ड्राइवर स्थापना के बाद विंडोज डिवाइस प्रबंधक में दिखाई देता है.
यदि डिवाइस में त्रुटि कोड दिखाई देता है, तो हार्डवेयर संशोधन A20B-8101-0160 के लिए FANUC के संगतता दस्तावेज के साथ ड्राइवर संस्करण की जाँच करें।
यह भी पुष्टि करें कि पीसी का विस्तार स्लॉट प्रकार (पीसीआई या आईएसए) बोर्ड के कनेक्शन प्रकार से मेल खाता है.
Q3: क्या एक पीसी (A20B-8101-0160) को एक साथ कई सीएनसी मशीनों से जोड़ना संभव है?
हां, यदि पीसी में कई विस्तार स्लॉट उपलब्ध हैं। एक सीएनसी के लिए प्रत्येक एचएसएसबी लिंक के लिए एक पीसी-साइड बोर्ड और एक ऑप्टिकल फाइबर केबल को संबंधित सीएनसी-साइड बोर्ड की आवश्यकता होती है।कई A20B-8101-0160 बोर्ड एक ही पीसी में स्थापित किया जा सकता है, प्रत्येक एक अलग सीएनसी से कनेक्ट।
FANUC एचएसएसबी ड्राइवर कई एचएसएसबी चैनलों का समर्थन करता है प्रत्येक चैनल एक बोर्ड और एक सीएनसी से जुड़ा होता है।
FANUC FOCAS अनुप्रयोग प्रत्येक सीएनसी को उसके चैनल नंबर से संबोधित कर सकते हैं, जिससे एक पीसी एक साथ कई सीएनसी मशीनों से डेटा की निगरानी, प्रोग्राम या प्रदर्शित कर सकता है।
Q4: एचएसएसबी लिंक द्वारा समर्थित अधिकतम ऑप्टिकल फाइबर केबल लंबाई क्या है?
अनुशंसित ऑप्टिकल फाइबर केबल (A66L-6001-0026 श्रृंखला) मानक लंबाई में उपलब्ध है।अधिकतम समर्थित केबल लंबाई बोर्ड पर विशिष्ट ट्रांसमीटर/रिसीवर संयोजन के ऑप्टिकल पावर बजट से निर्धारित किया जाता है.
व्यवहार में, एचएसएसबी लिंक एक मशीन कैबिनेट के भीतर या एक मशीन कैबिनेट और एक आसन्न पैनल के बीच कनेक्शन के लिए डिज़ाइन किया गया है, आमतौर पर मीटर से लेकर दसियों मीटर तक।
लंबे समय तक चलने के लिए, विशिष्ट बोर्ड और केबल संयोजन के लिए केबल की अधिकतम लंबाई के लिए FANUC के HSSB प्रलेखन से परामर्श करें।
केबल को घुमावदार या तेज मोड़ पर न लगाएं, क्योंकि इससे संकेत कमजोर हो जाता है।
Q5: A20B-8101-0160 और FANUC ड्राइवर स्थापित करने के बाद, सीएनसी स्क्रीन डिस्प्ले फ़ंक्शन "सीएनसी कनेक्टेड नहीं है" या "एचएसएसबी त्रुटि" दिखाता है। क्या निदान किया जाना चाहिए?
निम्न क्रम में कार्य करें:
(1) सत्यापित करें कि ड्राइवर सही ढंग से स्थापित है और A20B-8101-0160 विंडोज डिवाइस प्रबंधक में कोई त्रुटि नहीं दिखाता है.
(2) पुष्टि करें कि सीएनसी-साइड एचएसएसबी बोर्ड सीएनसी में स्थापित है और सीएनसी चालू है।
(3) पुष्टि करें कि ऑप्टिकल फाइबर केबल दोनों छोरों पर जुड़ा हुआ है और साफ है।
(4) पुष्टि करें कि सीएनसी का एचएसएसबी पैरामीटर (सीएनसी पक्ष पर एचएसएसबी संचार को सक्षम करने वाला) सही ढंग से सेट किया गया है। सीएनसी को एचएसएसबी लिंक में भाग लेने के लिए इस पैरामीटर को सक्षम करना होगा।(5) पीसी के एचएसएसबी सॉफ्टवेयर में विन्यस्त नोड संख्या सीएनसी के एचएसएसबी नोड सेटिंग से मेल खाती है की पुष्टि.
नोड संख्याओं में असंगतता एक आम कमीशनिंग त्रुटि है जो "संलग्न नहीं" लक्षण का उत्पादन करती है।
