| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए20बी-8101-0285 |

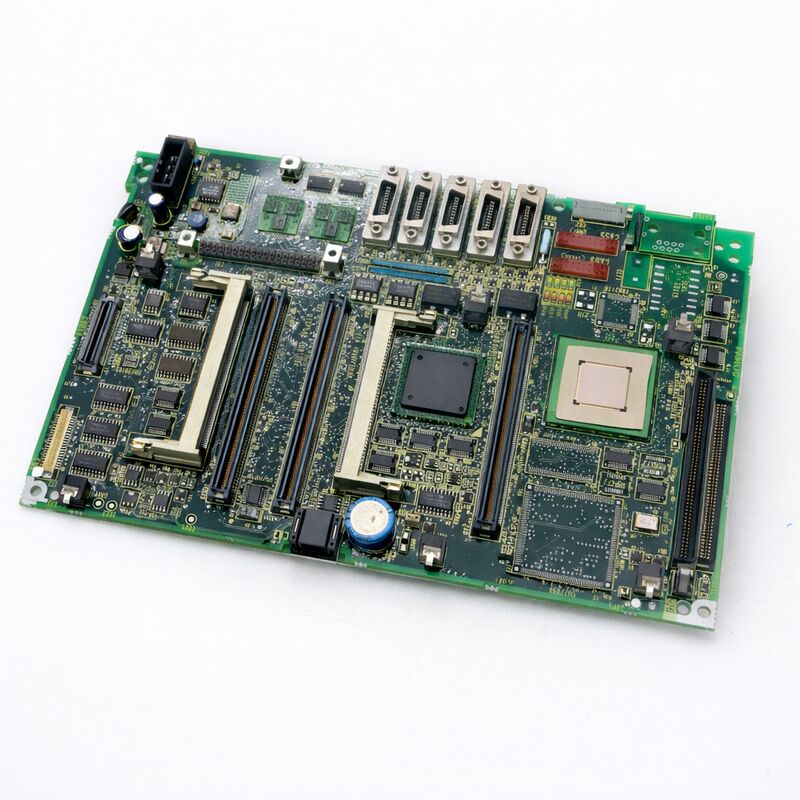

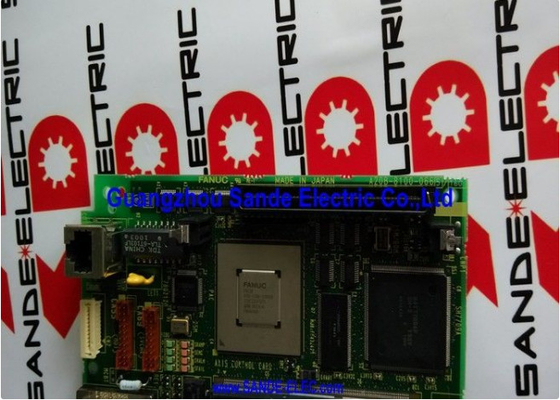

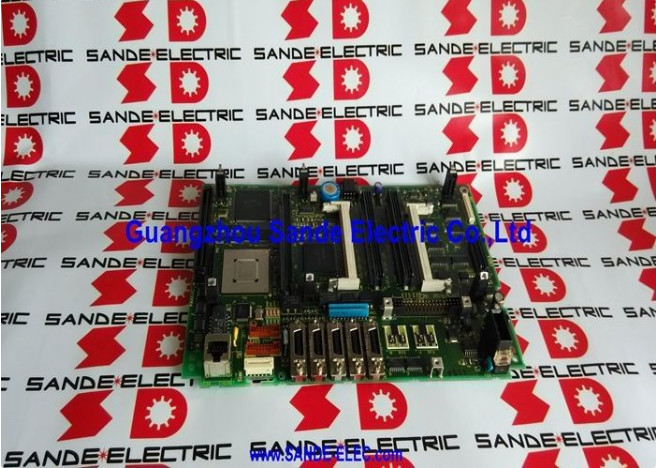

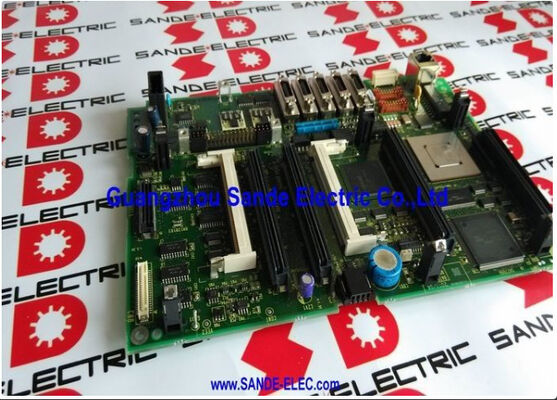

दFANUC A20B-8101-0285FANUC सीरीज 0i-C Mate के लिए मुख्य पीसीबी है ∙ 0i-Mate प्लेटफॉर्म की पहली पीढ़ी में FSSB (फाइबर ऑप्टिक सीरियल सर्वो बस) संचार मानक के रूप में उपयोग किया जाता है,एक कॉम्पैक्ट के लिए डिजिटल उच्च गति सर्वो लूप बंद लाने, मूल्य उन्मुख सीएनसी पैकेज।
'मैट' नाम का FANUC के उत्पाद पदानुक्रम के भीतर एक विशिष्ट अर्थ था: इसने एक दी गई सीएनसी पीढ़ी के प्रवेश स्तर के विन्यास की पहचान की,पूर्ण सुविधाओं वाले संस्करण की तुलना में कम सिस्टम लागत पर वितरित किया गया, अधिकतम धुरी संख्या और उपलब्ध विकल्प सेट पर सीमाओं के साथ, जो नियंत्रक को अत्यधिक निर्दिष्ट किए बिना कॉम्पैक्ट मशीन टूल्स की जरूरतों से मेल खाते हैं।
The 0i-C generation — both the full 0i-C and the 0i-Mate-C — appeared around 2003 as FANUC's response to the need for improved servo performance and digital bus connectivity in the mid-range CNC market.
इससे पहले 0i-B ने मंच स्थापित किया था;0i-C ने इसे बेहतर FSSB कार्यान्वयन और अद्यतन सर्वो सॉफ्टवेयर के साथ परिष्कृत किया जो त्रुटि प्रदर्शन और उच्च गति समोच्च सटीकता के बाद बेहतर हुआ.
कॉम्पैक्ट सीएनसी lathes और 3-अक्षीय मशीनिंग केंद्रों के मशीन उपकरण निर्माताओं के लिए, A20B-8101-0285 मुख्य बोर्ड के साथ 0i-C Mate एक आकर्षक पैकेज की पेशकश कीः एक सिद्ध FANUC नियंत्रण मंच,एफएसएसबी आधारित सर्वो ड्राइव, और एक विशिष्ट मशीन फ़ंक्शन नियंत्रण के लिए एक पर्याप्त रूप से सक्षम पीएमसी एक मूल्य बिंदु पर जो तैयार मशीन को प्रतिस्पर्धी बनाए रखता है।
7 इंच की मोनोक्रोम स्क्रीन 0i-Mate-C के युग की नैदानिक है। यह 0i-C पीढ़ी के दौरान Mate संस्करण के लिए मानक ऑपरेटर इंटरफ़ेस था ️ स्पष्ट, कार्यात्मक,और 0i श्रृंखला मशीनों पर काम करने वाले मशीनिस्टों के लिए परिचित है.
यह 0i-D पीढ़ी तक नहीं था कि रंगीन एलसीडी Mate प्लेटफॉर्म पर उपलब्ध हो गया,और 7 इंच का मोनोक्रोम डिस्प्ले क्षेत्र में 0i-Mate-C से लैस मशीनों के पहचानने योग्य पहचानकर्ताओं में से एक है।.
| पैरामीटर | मूल्य |
|---|---|
| सीएनसी श्रृंखला | 0i-C साथी (0i-Mate-C) |
| अधिकतम धुरी (मशीनरी/फ्राइंग) | 3 नियंत्रित धुरी (0i-Mate-MC) |
| अधिकतम अक्ष (लाथ) | 2 नियंत्रित धुरी (0i-Mate-TC) |
| सर्वो इंटरफेस | एफएसएसबी (फाइबर ऑप्टिक सीरियल सर्वो बस) |
| मानक प्रदर्शन | 7-इंच का मोनोक्रोम एलसीडी |
| वास्तुकला | उच्च एकीकरण एकल मुख्य बोर्ड |
| श्रृंखला | A20B-8101 |
| स्थिति | उपलब्ध ️ पुनर्निर्मित, परीक्षण किया गया |
| उत्पत्ति | जापान |
0i-C Mate को कॉम्पैक्ट सीएनसी लेथ सेगमेंट में सबसे ज्यादा अपनाया गया ∙ ऑटोमोबाइल सबसेंबल्स, फास्टनरों, हाइड्रोलिक फिटिंग, इलेक्ट्रिकल कनेक्टर,और उच्च मात्रा में इसी तरह के सटीक भागों.
इन मशीनों के लिए, 0i-Mate-TC के दो-अक्षीय (X और Z) विन्यास के साथ धुरी नियंत्रण ठीक वैसा ही था जिसकी आवश्यकता थी।
पीएमसी में एक सामान्य सीएनसी लेथ के सहायक कार्यों को संभालने के लिए पर्याप्त आई/ओ क्षमता और सीढ़ी जटिलता थीऔर चिप कन्वेयर ¥ बिना पूर्ण 0i-TC की विस्तारित क्षमता की आवश्यकता.
0i-Mate-MC ने बाजार के निचले छोर पर 3-अक्षीय ऊर्ध्वाधर मशीनिंग केंद्रों की सेवा की, 400 से 600 मिमी की सीमा में टेबल यात्रा वाली मशीनें, प्रोटोटाइप कार्य, लघु उत्पादन के लिए उपयुक्त,और शैक्षिक अनुप्रयोग.
इन मशीनों के लिए, FANUC-ग्रेड सर्वो सिस्टम के साथ 3-अक्षीय समवर्ती इंटरपोलेशन प्राथमिक आवश्यकता थी, और Mate की 3 अक्षों तक की सीमा कोई बाधा नहीं थी।
0i-Mate-C ने जो प्रदान नहीं किया वह पूर्ण 0i-C प्रदान करता हैः अक्ष संख्या 3 से परे (क्रिएटिव वर्कअराउंड के बिना 4 वीं अक्ष घूर्णी तालिका एकीकरण को बाहर करना), विस्तारित PMC सीढ़ी क्षमता,उच्च-गति स्किप और अन्य उन्नत विकल्प, और रंगीन डिस्प्ले।
ऐसी मशीनों के लिए जहां इन क्षमताओं की आवश्यकता थी, पूर्ण 0i-C उपयुक्त विकल्प था।
A20B-8101-0285 अपने एकीकृत FROM और SRAM स्मृति क्षेत्रों में मशीन के परिचालन डेटा ले जाता है। प्रतिस्थापन के लिए बोर्ड को हटाने से पहले निम्नलिखित डेटा का पूर्ण बैकअप अनिवार्य है:सभी सीएनसी पैरामीटर (अक्ष यात्रा सीमाओं, सर्वो लाभ, कार्यक्रम जांच सीमाओं, इंटरपोलेशन व्यवहार और अन्य सभी सीएनसी कार्यों को परिभाषित करने वाली 1000 से अधिक व्यक्तिगत सेटिंग्स),सीएनसी मेमोरी में संग्रहीत सभी भाग कार्यक्रम, पीएमसी सीढ़ी कार्यक्रम और पीएमसी पैरामीटर, मैक्रो लाइब्रेरी यदि मौजूद हो, और उपकरण ऑफसेट और कार्य समन्वय डेटा।
0i-Mate-C पर, बैकअप के लिए I/O मीडिया इस बात पर निर्भर करता है कि मशीन के पास क्या उपलब्ध हैः मेमोरी कार्ड (इस पीढ़ी में PCMCIA), RS-232C सीरियल कनेक्शन,या कुछ विन्यासों में एक I/O लिंक कनेक्शन.
7-इंच के मोनोक्रोम डिस्प्ले की सीमित स्क्रीन स्पेस बैकअप मेनू को बाद के कलर-स्क्रीन सीएनसी की तुलना में थोड़ा अधिक नेविगेशन-गहन बनाती है,लेकिन प्रक्रिया 0i-Mate-C रखरखाव मैनुअल में अच्छी तरह से प्रलेखित है.
प्रतिस्थापन बोर्ड स्थापित करने और सभी बैकअप डेटा लोड करने के बाद,मशीन को एक घर वापसी चक्र से गुजरना चाहिए और मशीन को उत्पादन में वापस आने से पहले अक्ष की सटीकता को परीक्षण कट या गेज माप के साथ सत्यापित किया जाना चाहिए.
A20B-8101-0285 बोर्ड, अधिकांश FANUC मुख्य बोर्डों की तरह, इसके चेहरे पर संकेतक एलईडी की एक श्रृंखला है जो बूट प्रगति और किसी भी गलती को प्रदर्शित करती है जो आरंभ के दौरान होती है।
ये एलईडी एक परिभाषित अनुक्रम के माध्यम से चक्र करते हैं क्योंकि सीपीयू अपने स्वयं के परीक्षण को निष्पादित करता हैः बिजली की आपूर्ति की जांच, रॉम चेकसम, एसआरएएम परीक्षण, सर्वो सिस्टम आरंभ करने का प्रयास, और इसी तरह।
किसी भी चरण में विफलता के कारण एलईडी अनुक्रम एक विशिष्ट पैटर्न पर रुक जाता है।
एलईडी पैटर्न और उनके अर्थ 0i-Mate-C रखरखाव मैनुअल में प्रलेखित हैं। reading the LED state at the moment of failure is the first diagnostic step — it narrows the fault to a specific subsystem and helps determine whether the main board has failed or whether an external problem (SRAM battery depletion, एफएसएसबी केबल की खराबी, सर्वो एम्पलीफायर की खराबी) सामान्य बूट पूरा होने से रोक रही है।
प्रश्न 1: A20B-8101-0285 को बदलने और सभी बैकअप डेटा लोड करने के बाद, धुरी नहीं चलती है और सीएनसी "SV-417 एनालॉग आउटपुट त्रुटि" दिखाता है। यह क्या है?
एसवी-417 आम तौर पर एफएसएसबी लिंक या सर्वो एम्पलीफायर आरंभ के साथ एक समस्या का संकेत देता है। मुख्य बोर्ड को बदलने के बाद,FSSB केबल कनेक्शन का निरीक्षण किया जाना चाहिए ️ पुष्टि फाइबर ऑप्टिक केबल ठीक से मुख्य बोर्ड के FSSB कनेक्टर में और servo एम्पलीफायर अंत में बैठा है.
यह भी जांचें कि FSSB अक्ष असाइनमेंट पैरामीटर बैकअप से सही ढंग से बहाल किए गए हैं।
यदि एफएसएसबी संचार स्थापित नहीं कर सकता है, तो सभी सर्वो अक्ष तैयारियों की त्रुटियों को प्रदर्शित करेंगे।
यदि फाइबर केबल और मापदंडों की पुष्टि सही है, तो एलईडी की स्थिति की जांच करने के लिए सर्वो एम्पलीफायरों को स्वतंत्र रूप से (यदि संभव हो) चालू करें।
Q2: 0i-Mate-C डिस्प्ले एक विशिष्ट स्क्रीन के दौरान "B-64305EN" या इसी तरह के मैनुअल टेक्स्ट दिखाता है। क्या यह सामान्य है?
FANUC सीएनसी डिस्प्ले कभी-कभी नैदानिक या सेटअप स्क्रीन के दौरान आंतरिक संदर्भ स्ट्रिंग या सॉफ्टवेयर संस्करण पाठ प्रदर्शित करते हैं। यह सामान्य फर्मवेयर व्यवहार है और बोर्ड की खराबी का संकेत नहीं देता है।
डिस्प्ले या बोर्ड की समस्याओं के प्राथमिक संकेतक हैंः डिस्प्ले बिल्कुल नहीं चमक रहा है, डिस्प्ले सभी स्क्रीन पर भ्रमित वर्ण दिखा रहा है (सिर्फ एक नैदानिक संदेश नहीं),या मशीन के सामान्य परिचालन स्क्रीन तक पहुंच नहीं है.
यदि केवल एक या कुछ स्क्रीन अप्रत्याशित पाठ दिखाते हैं जबकि सामान्य संचालन अन्यथा जारी रहता है, तो यह आमतौर पर हार्डवेयर त्रुटि के बजाय पैरामीटर कॉन्फ़िगरेशन आइटम है।
Q3: मशीन का सीएनसी सीरियल नंबर (मशीन आईडी) मुख्य बोर्ड पर संग्रहीत है। क्या यह बोर्ड प्रतिस्थापन के बाद पुनर्प्राप्त करने योग्य है?
सीएनसी सीरियल नंबर और सिस्टम सॉफ्टवेयर की पहचान बोर्ड के FROM क्षेत्र में संग्रहीत होती है और सामान्य बैकअप/रीस्टोर प्रक्रिया का हिस्सा होती है।यदि विफलता से पहले मूल बोर्ड के डेटा का बैकअप लिया गया था और पुनर्स्थापना पूरी हो गई है, सीएनसी सीरियल नंबर के रूप में नियंत्रक स्मृति में संग्रहीत बहाल किया जाएगा।
हालांकि, मूल बोर्ड पर भौतिक सीरियल नंबर लेबल को प्रतिस्थापन बोर्ड पर स्थानांतरित नहीं किया जा सकता है।
यदि सीएनसी सीरियल नंबर विकल्प पंजीकरण ट्रैकिंग या रखरखाव रिकॉर्ड के लिए प्रयोग किया जाता है,नए बोर्ड के भौतिक सीरियल नंबर को प्रतिबिंबित करने के लिए उन रिकॉर्ड को अपडेट करें और ध्यान दें कि सॉफ्टवेयर में कार्यात्मक सीएनसी सीरियल नंबर बैकअप से बहाल किया गया है.
Q4: 0i-Mate-C मशीन में केवल 2 सर्वो अक्ष (लेथ कॉन्फ़िगरेशन) हैं। प्रतिस्थापन A20B-8101-0285 सही पैरामीटर सेटिंग्स दिखाता है लेकिन एक अक्ष प्रतिक्रिया नहीं करता है। क्या जाँच की जानी चाहिए?
0i-Mate-TC पर, दो सर्वो अक्ष (X और Z) FSSB श्रृंखला के माध्यम से सर्वो एम्पलीफायर से कनेक्ट होते हैं।एफएसएसबी अक्ष असाइनमेंट को सत्यापित करें ️ पैरामीटर जो परिभाषित करता है कि कौन सी एफएसएसबी स्थिति किस सीएनसी अक्ष से मेल खाती है.
यदि एफएसएसबी असाइनमेंट भौतिक एम्पलीफायर चेन ऑर्डर से मेल नहीं खाता है, तो सीएनसी एक अक्ष को कमांड करता है लेकिन दूसरा एम्पलीफायर जवाब देता है।
यह भी सत्यापित करें कि अनुत्तरित धुरी के लिए एन्कोडर केबल सही ढंग से जुड़ा हुआ है, एक डिस्कनेक्ट एन्कोडर केबल उस धुरी को आरंभ करने से रोकता है भले ही एफएसएसबी कमांड लिंक काम कर रहा हो।
Q5: क्या A20B-8101-0285 पूर्ण 0i-C मुख्य बोर्ड (गैर-मैट) के साथ क्रॉस-संगत है, और क्या यह एक मैट मशीन को 4 अक्षों तक बढ़ा सकता है?
नहीं. 0i-Mate-C और पूर्ण 0i-C विभिन्न सॉफ्टवेयर विन्यासों के साथ विभिन्न मुख्य बोर्डों का उपयोग करते हैं.
A20B-8101-0285 Mate-विशिष्ट बोर्ड है और इसका एकीकृत सॉफ्टवेयर Mate की अधिकतम अक्ष गणना का समर्थन करता है।
एक 0i-Mate-C मशीन के लिए एक चौथी धुरी जोड़ने के लिए एक पूर्ण 0i-C विन्यास के साथ पूरे सीएनसी प्रणाली को बदलने की आवश्यकता होगी ′′ अलग मुख्य बोर्ड, अलग सॉफ्टवेयर पंजीकरण,और संभावित रूप से अलग सर्वो हार्डवेयर.
यह साधारण बोर्ड स्वैप नहीं है और यह एक रखरखाव प्रतिस्थापन के बजाय सीएनसी प्रणाली उन्नयन परियोजना का प्रतिनिधित्व करता है।
