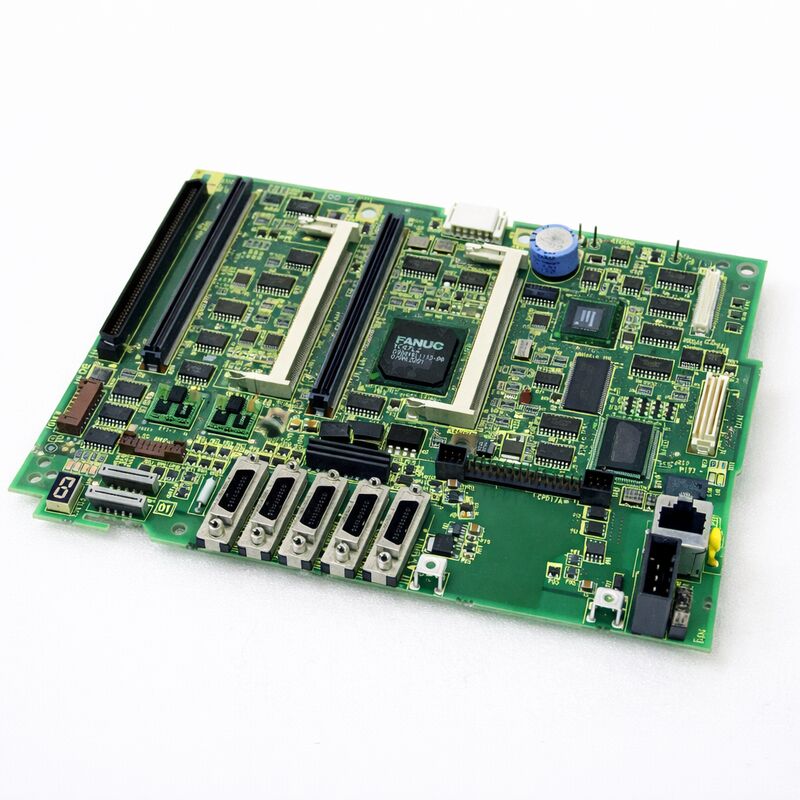

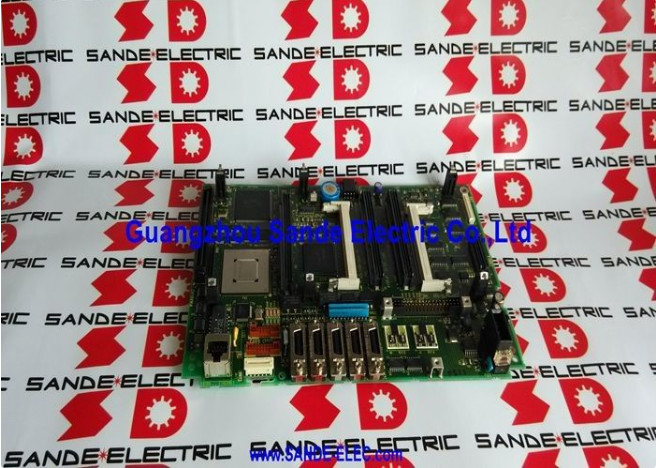

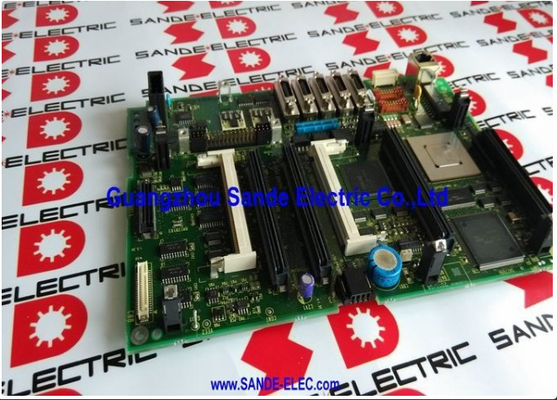

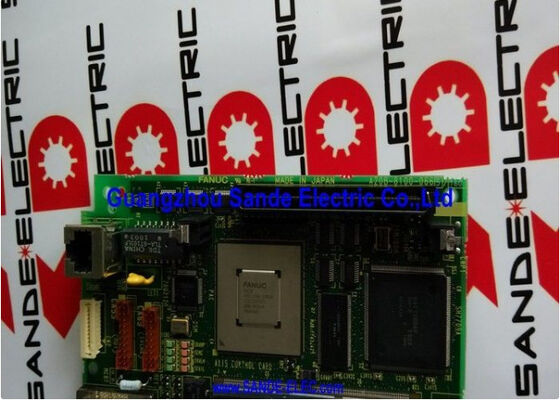

FANUC A20B-8101-0374 | मुख्य पीसीबी -- A20B-8101 हाई-एंड सीएनसी कंट्रोलर सीरीज़
FANUC A20B-8101-0374 A20B-8101 बोर्ड परिवार से संबंधित है -- FANUC की हाई-परफॉरमेंस सीरीज़ 30i/31i/32i सीएनसी जनरेशन के लिए मुख्य पीसीबी सीरीज़। यह परिवार आई-सीरीज़ युग के दौरान निर्मित सबसे सक्षम FANUC सीएनसी कंट्रोलर्स के लिए नियंत्रण हार्डवेयर को कवर करता है।
इन कंट्रोलर्स को चलाने वाली मशीनें ऐसे काम करती हैं जो सरल सीएनसी जनरेशन नहीं कर सकतीं: फाइव-एक्सिस साइमल्टेनियस इंटरपोलेशन, प्रत्येक पाथ पर स्वतंत्र प्रोग्राम निष्पादन के साथ मल्टी-पाथ ऑपरेशन, सरफेस-फिनिश-क्रिटिकल पार्ट्स के लिए हाई-स्पीड नैनो-इंटरपोलेशन, और कंपाउंड मशीनों पर टर्निंग, मिलिंग और ग्राइंडिंग ऑपरेशंस के बीच जटिल सिंक्रोनाइज़ेशन।
मुख्य विनिर्देश
| पैरामीटर |
मान |
| सीरीज़ |
A20B-8101 |
| संगत सीएनसी प्लेटफॉर्म |
FANUC सीरीज़ 30i/31i/32i-A और वेरिएंट |
| कार्य |
मुख्य / हाई-फंक्शन कंट्रोल पीसीबी |
| ऑपरेटिंग वोल्टेज |
सिस्टम-आपूर्ति आंतरिक (सीएनसी रैक) |
| निर्माण |
इंडस्ट्रियल-ग्रेड FR-4, SMD कंपोनेंट्स |
| इंटरफ़ेस |
FSSB, सीरियल स्पिंडल, I/O लिंक, डिस्प्ले |
| स्थिति |
उपलब्ध -- रेफ़र्बिश्ड, टेस्टेड |
| उत्पत्ति |
जापान |
30i/31i/32i-A प्लेटफॉर्म -- कंट्रोल बोर्ड क्या सपोर्ट करता है
सीरीज़ 30i/31i/32i-A सीएनसी जनरेशन FANUC की मशीन टूल सीएनसी लाइनअप में सबसे ऊपर है। यह समझना कि यह प्लेटफॉर्म क्या नियंत्रित करता है, यह समझाने में मदद करता है कि मुख्य कंट्रोल बोर्ड इतना महत्वपूर्ण क्यों है।
- मल्टी-पाथ मशीनिंग: 30i/31i/32i-A एक साथ निष्पादित होने वाले कई स्वतंत्र प्रोग्राम पाथ का समर्थन करता है। प्रत्येक पाथ अपने स्वयं के एक्सिस और स्पिंडल को नियंत्रित करता है।
- उच्च एक्सिस गणना: एक सिंगल 30i/31i/32i-A सीएनसी सभी पाथ पर 40 एक्सिस तक को नियंत्रित कर सकता है, कुछ कॉन्फ़िगरेशन में 20 सर्वो एक्सिस और 4 स्पिंडल तक।
- हाई-स्पीड इंटरपोलेशन: नैनो-इंटरपोलेशन फ़ंक्शन सब-माइक्रोन रिज़ॉल्यूशन पर इंटरपोलेशन कमांड को प्रोसेस करता है, जिसके लिए बहुत तेज़ साइकिल टाइम की आवश्यकता होती है।
- फाइव-एक्सिस साइमल्टेनियस कंट्रोल: टूल सेंटर पॉइंट कंट्रोल, टिल्टेड वर्कप्लेन फ़ंक्शन और साइमल्टेनियस फाइव-एक्सिस इंटरपोलेशन सभी कंट्रोल बोर्ड के प्रोसेसर के माध्यम से चलते हैं।
A20B-8101 सीरीज़ बोर्ड के लिए रखरखाव संबंधी विचार
हाई-एंड सीएनसी में किसी भी मुख्य कंट्रोल बोर्ड को बदलने के लिए पेरिफेरल या ऑप्शन बोर्ड को बदलने की तुलना में अधिक तैयारी की आवश्यकता होती है:
- डेटा बैकअप आवश्यक है: बोर्ड को हटाने से पहले सभी मशीन-विशिष्ट डेटा को कैप्चर किया जाना चाहिए
- मॉड्यूल सीटिंग मायने रखती है: प्लग-इन मॉड्यूल को पुनः स्थापित करने के बाद पूरी तरह और सही ढंग से सीट किया जाना चाहिए
- सत्यापन अनुक्रम: प्रतिस्थापन के बाद, व्यवस्थित रूप से सत्यापित करें: सीएनसी पैरामीटर, पीएमसी लैडर निष्पादन, एक्सिस तत्परता, स्पिंडल तत्परता, और पूर्ण प्रोग्राम निष्पादन
अक्सर पूछे जाने वाले प्रश्न
Q1: सीरीज़ 30i सीएनसी चालू होता है लेकिन तुरंत "9001" या इसी तरह का सिस्टम कॉन्फ़िगरेशन अलार्म दिखाता है। क्या A20B-8101-0374 खराब है?
बोर्ड प्रतिस्थापन के बाद पहले स्टार्टअप पर एक सिस्टम कॉन्फ़िगरेशन अलार्म आमतौर पर इंगित करता है कि सीएनसी का सॉफ़्टवेयर प्रतिस्थापन बोर्ड के हार्डवेयर कॉन्फ़िगरेशन को पहचान नहीं सकता है। सबसे पहले, सत्यापित करें कि SRAM डेटा सही ढंग से लोड किया गया था। यदि SRAM सही ढंग से लोड किया गया है और अलार्म बना रहता है, तो बोर्ड वेरिएंट को सॉफ़्टवेयर पैरामीटर समायोजन की आवश्यकता हो सकती है या यह सही हार्डवेयर संशोधन नहीं हो सकता है।
Q2: क्या A20B-8101 परिवार के ऑप्शन बोर्ड को विभिन्न 30i/31i/32i मशीन कॉन्फ़िगरेशन में इंटरचेंजेबली उपयोग किया जा सकता है?
A20B-8101 परिवार के भीतर ऑप्शन बोर्ड आम तौर पर 30i/31i/32i-A सिस्टम में संगत होते हैं, बशर्ते कि एक ही संचार प्रोटोकॉल स्थापित किया जा रहा हो और सीएनसी सॉफ़्टवेयर उस विकल्प का समर्थन करता हो। हालांकि, ऑप्शन बोर्ड को सीएनसी पर पंजीकृत होने वाले संबंधित सॉफ़्टवेयर विकल्प की भी आवश्यकता होती है।
Q3: सेकेंडरी मार्केट में उपलब्ध A20B-8101 सीरीज़ बोर्ड में कभी-कभी अलग-अलग सफिक्स अक्षर होते हैं। क्या इससे संगतता प्रभावित होती है?
FANUC पार्ट नंबर में सफिक्स अक्षर आम तौर पर हार्डवेयर संशोधन स्तरों को दर्शाते हैं। अधिकांश मामलों में, एक उच्च संशोधन सफिक्स बैकवर्ड-संगत होता है। हालांकि, पार्ट्स सप्लायर से पुष्टि करें कि पेश किया जा रहा विशिष्ट सफिक्स टारगेट मशीन के मुख्य बोर्ड कॉन्फ़िगरेशन के साथ संगत है।
Q4: जब स्पेयर के रूप में रखा जाता है तो A20B-8101-0374 का परिवहन और भंडारण कैसे किया जाना चाहिए?
मूल एंटीस्टैटिक पैकेजिंग या डेसिकेंट के साथ एक समकक्ष ESD-सुरक्षित बैग में स्टोर करें। नमी, उच्च तापमान और सीधी धूप से दूर रखें। बोर्ड में फाइन-पिच SMD कंपोनेंट्स और CMOS लॉजिक होते हैं जो इलेक्ट्रोस्टैटिक डिस्चार्ज के प्रति संवेदनशील होते हैं।
Q5: एक सफल बोर्ड प्रतिस्थापन और डेटा रिस्टोर के बाद, सीएनसी काम करता है लेकिन एक एक्सिस रैपिड ट्रैवर्स के दौरान फ़ॉलोइंग एरर अलार्म दिखाता है। क्या प्रतिस्थापन बोर्ड सही ढंग से स्थापित किया गया था?
मुख्य बोर्ड प्रतिस्थापन के बाद एक एक्सिस पर फ़ॉलोइंग एरर अलार्म अक्सर मुख्य बोर्ड विफलता के बजाय सर्वो पैरामीटर समस्या की ओर इशारा करते हैं। प्रभावित एक्सिस के लिए सर्वो पैरामीटर मानों को मशीन के प्रलेखित बेसलाइन के विरुद्ध जांचें। यदि पैरामीटर सही दिखते हैं, तो प्रभावित एम्पलीफायर के लिए FSSB फाइबर-ऑप्टिक कनेक्शन का निरीक्षण करें।
