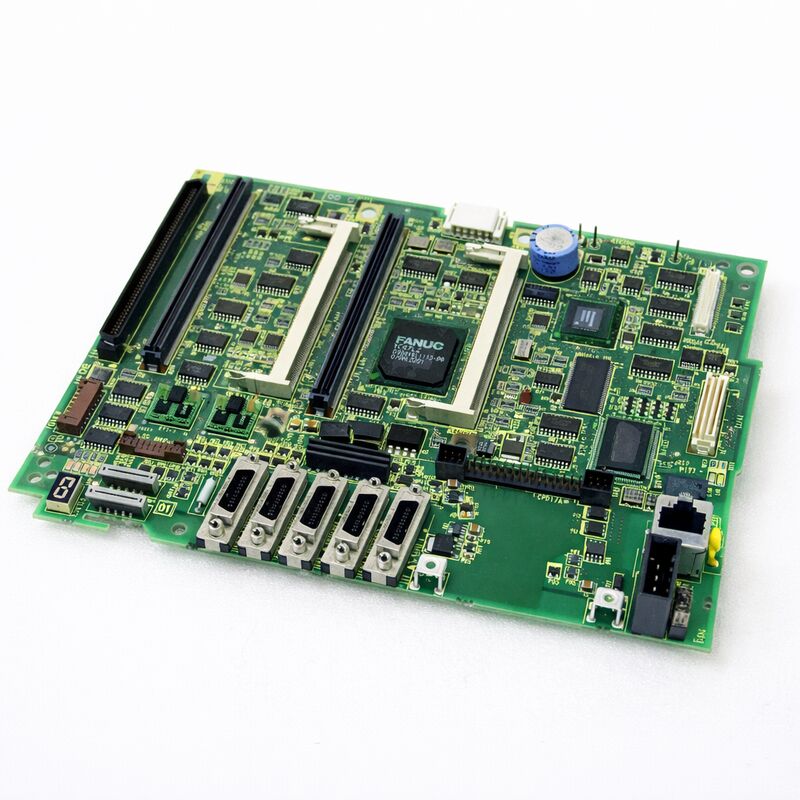

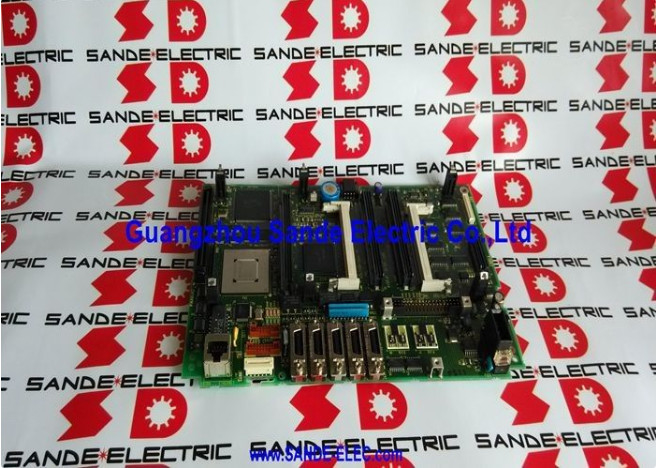

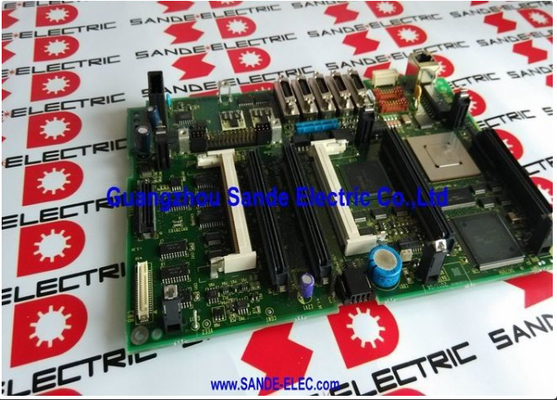

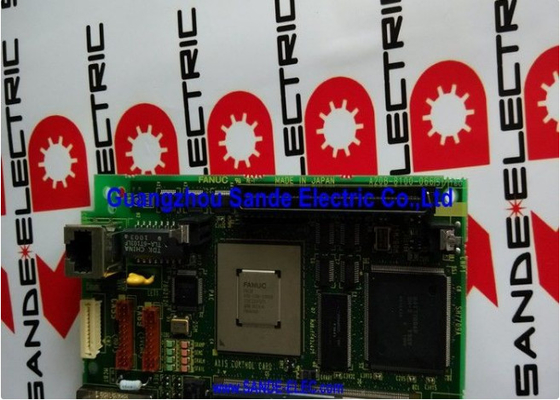

A20B-8101-0375 Fanuc पीसीबी बोर्ड A20B81010375 A2OB-8IOI-O375

FANUC A20B-8101-0375 | मुख्य पीसीबी G5 — 310i-SA / 320i-SA पैनल i स्टैंडअलोन टाइप सीएनसी कंट्रोलर, A20B-8101 सीरीज, जापान मूल

मुख्य विनिर्देश

अवलोकन

FANUC A20B-8101-0375 310i-SA और 320i-SA कंट्रोलर के लिए G5-जनरेशन मास्टर बोर्ड है।ये FANUC के हाई-एंड i-सीरीज फैमिली के स्टैंडअलोन-टाइप वेरिएंट हैं — LCD-माउंटेड 31i/32i-A के समान कम्प्यूटेशनल पावर, लेकिन एक ऐसे कॉन्फ़िगरेशन में पैक किया गया है जहाँ नियंत्रण इलेक्ट्रॉनिक्स ऑपरेटर पैनल के पीछे के बजाय एक समर्पित रैक कैबिनेट में रहते हैं।स्टैंडअलोन आर्किटेक्चर बड़े मशीन टूल्स के लिए समझ में आता है। भारी मशीनिंग सेंटर, गियर-कटिंग मशीन और मल्टी-पैलेट ऑटोमेशन लाइनें अक्सर ऑपरेटर की स्थिति से दूर नियंत्रण कैबिनेट लगाती हैं — कूलेंट, कंपन और पैनल माउंटिंग की भौतिक बाधाओं से दूर।

310i-SA / 320i-SA मुख्य बोर्ड और सभी संबंधित इलेक्ट्रॉनिक्स को उस रिमोट कैबिनेट में रखता है, जो ऑप्टिकल फाइबर लिंक के माध्यम से पैनल i डिस्प्ले और एमडीआई यूनिट से जुड़ता है।

G5 पदनाम हार्डवेयर संशोधन चरण को चिह्नित करता है। FANUC नए बोर्ड जनरेशन जारी करता है जब घटक सुधार या विश्वसनीयता अपडेट एक नए पीसीबी डिजाइन को उचित ठहराते हैं।

G5 310i-SA / 320i-SA फैमिली के लिए पहले की जनरेशन को बदल देता है। व्यवहार में, G5 बोर्ड अपने पूर्ववर्तियों के समान कार्य करता है और उसी सीएनसी फैमिली में पहले की जनरेशन के मुख्य बोर्डों के प्रतिस्थापन के रूप में कार्य करता है।

स्टैंडअलोन बनाम एलसीडी-माउंटेड आर्किटेक्चर

SA (स्टैंडअलोन) आर्किटेक्चर को समझना यह स्पष्ट करने में मदद करता है कि यह बोर्ड A20B-8101-0401 जैसे LCD-माउंटेड टाइप मुख्य बोर्डों से अलग क्या बनाता है।

एक LCD-माउंटेड टाइप 30i/31i/32i-A में, मुख्य बोर्ड सीधे ऑपरेटर पैनल के पीछे बैठता है।

नियंत्रण इलेक्ट्रॉनिक्स और डिस्प्ले मशीन के ऑपरेटर स्टेशन पर भौतिक रूप से एकीकृत होते हैं। यह कॉम्पैक्ट है और छोटी मशीनों के लिए अच्छा काम करता है।

एक स्टैंडअलोन (SA / पैनल i) टाइप में, मुख्य बोर्ड एक अलग नियंत्रण रैक में रहता है।

पैनल i डिस्प्ले और एमडीआई कीबोर्ड ऑपरेटर स्टेशन पर होते हैं — लेकिन उनमें केवल डिस्प्ले और इनपुट इलेक्ट्रॉनिक्स होते हैं, जो हाई-स्पीड फाइबर-ऑप्टिक केबल के माध्यम से रिमोट मुख्य बोर्ड से जुड़े होते हैं।

यह अलगाव प्रदान करता है:

मशीनिंग वातावरण से नियंत्रण इलेक्ट्रॉनिक्स का पूर्ण भौतिक अलगाव

ऑपरेटर के लिए इष्टतम स्थिति में ऑपरेटर पैनल को माउंट करने की स्वतंत्रता

• रखरखाव के लिए नियंत्रण रैक तक आसान पहुंच
• पावर-हैवी ड्राइव इलेक्ट्रॉनिक्स और सीएनसी के मुख्य बोर्ड के बीच क्लीनर ईएमसी अलगाव
• कई ऑपरेटर स्टेशनों वाली मशीनों के लिए, स्टैंडअलोन आर्किटेक्चर एक एकल नियंत्रक को अधिक जटिल ऑपरेटर पैनल व्यवस्थाओं की सेवा करने की अनुमति भी देता है।
• G5 बोर्ड जनरेशन — रिविजन के बीच क्या बदलता है

FANUC की हार्डवेयर रिविजन नंबरिंग (G1, G3, G5...) एक ही कार्यात्मक डिजाइन में वृद्धिशील हार्डवेयर सुधारों को ट्रैक करती है। रिविजन के बीच, FANUC आम तौर पर घटक विनिर्देशों को अपडेट करता है, नए आईसी में संक्रमण करता है, थर्मल प्रबंधन में सुधार करता है, या क्षेत्र में पहचानी गई छोटी समस्याओं को ठीक करता है।

बोर्ड का कार्य नहीं बदलता है — G5 सीएनसी सॉफ्टवेयर के दृष्टिकोण से G3 के समान प्रदर्शन करता है।

रखरखाव के दृष्टिकोण से, G5 310i-SA / 320i-SA फैमिली में पहले की हार्डवेयर जनरेशन के लिए उपयुक्त प्रतिस्थापन है।

प्रतिस्थापन ऑर्डर करते समय, G5 (A20B-8101-0375) निर्दिष्ट करना वर्तमान FANUC पार्ट्स सपोर्ट के साथ संगतता सुनिश्चित करता है, क्योंकि पहले की जनरेशन अब उपलब्ध नहीं हो सकती है और G5 को क्रॉस-जनरेशन प्रतिस्थापन के रूप में सेवा देने के लिए डिज़ाइन किया गया है।

प्रतिस्थापन प्रक्रिया अवलोकन

स्टैंडअलोन 310i-SA / 320i-SA सिस्टम में A20B-8101-0375 को बदलने के लिए स्टैंडअलोन कैबिनेट लेआउट पर सावधानीपूर्वक ध्यान देने की आवश्यकता है:

चरण 1 — डेटा बैकअप।

बोर्ड को छूने से पहले, सीएनसी बूट स्क्रीन के माध्यम से एक पूर्ण एसरैम बैकअप करें। FANUC मेमोरी कार्ड या पीसी पर आरएस-232सी के माध्यम से सहेजें। सभी प्रोग्राम, पैरामीटर और पीएमसी डेटा कैप्चर करें।

चरण 2 — पावर अलगाव।मशीन को पूरी तरह से बंद कर दें। नियंत्रण रैक के डीसी बस के डिस्चार्ज होने की पुष्टि करें। नियंत्रण कैबिनेट को डी-एनर्जाइज़ और लॉक आउट करें।

चरण 3 — केबल प्रलेखन।एक स्टैंडअलोन कैबिनेट में, एलसीडी-माउंटेड कॉन्फ़िगरेशन की तुलना में मुख्य बोर्ड से अधिक केबल कनेक्ट होते हैं। डिस्कनेक्ट करने से पहले सभी केबल कनेक्शन की तस्वीर लें। प्रत्येक केबल को लेबल करें।

चरण 4 — बोर्ड स्वैप।मूल बोर्ड से प्लग-इन मॉड्यूल (सीपीयू कार्ड, मेमोरी मॉड्यूल, सर्वो कंट्रोल कार्ड) निकालें और उन्हें प्रतिस्थापन बोर्ड में स्थानांतरित करें। प्रत्येक मॉड्यूल को सावधानी से सीट करें।

चरण 5 — पुनः कनेक्शन।चरण 3 से प्रलेखन का पालन करते हुए सभी केबल को फिर से कनेक्ट करें। फाइबर-ऑप्टिक पैनल i लिंक को फिर से कनेक्ट करें।

चरण 6 — एसरैम पुनर्स्थापना।बूट मोड में पावर अप करें। एसरैम बैकअप लोड करें। सामान्य संचालन में प्रवेश करने से पहले सभी डेटा के सही ढंग से लोड होने की पुष्टि करें।

अक्सर पूछे जाने वाले प्रश्नQ1: A20B-8101-0375 को बदलने के बाद 310i-SA कंट्रोलर "9001" सिस्टम अलार्म दिखाता है। संभावित कारण क्या है?

बोर्ड बदलने के तुरंत बाद 9001 अलार्म आमतौर पर नए बोर्ड और लोड किए गए एसरैम डेटा के बीच कॉन्फ़िगरेशन बेमेल का संकेत देता है, या एसरैम पुनर्स्थापना सही ढंग से पूरी नहीं हुई है।

सबसे पहले, सभी प्लग-इन मॉड्यूल ठीक से बैठे हैं, इसकी पुष्टि करें — आंशिक रूप से डाला गया सर्वो कार्ड या सीपीयू कार्ड कॉन्फ़िगरेशन अलार्म को ट्रिगर करता है। दूसरा, बूट मोड से एसरैम पुनर्स्थापना का पुनः प्रयास करें।

यदि अलार्म बना रहता है, तो बोर्ड रिविजन को G5 हार्डवेयर को सही ढंग से पहचानने के लिए एक विशिष्ट सॉफ़्टवेयर पैरामीटर की आवश्यकता हो सकती है — FANUC रखरखाव मैनुअल से परामर्श करें या विशिष्ट बोर्ड आरंभीकरण प्रक्रिया के लिए FANUC सेवा से संपर्क करें।

Q2: क्या G5 बोर्ड (A20B-8101-0375) उसी मशीन में G3 बोर्ड (A20B-8101-0373) को बदल सकता है?

हाँ। G5 310i-SA / 320i-SA फैमिली में पहले की जनरेशन के मुख्य बोर्डों के लिए FANUC का इच्छित प्रतिस्थापन है।

हार्डवेयर जनरेशन सीएनसी सॉफ्टवेयर के संचालन को नहीं बदलता है। मूल G3 बोर्ड (सीपीयू कार्ड, सर्वो कार्ड, मेमोरी मॉड्यूल) से सभी प्लग-इन मॉड्यूल G5 बोर्ड में स्थानांतरित हो जाते हैं और सही ढंग से काम करना जारी रखते हैं।

एसरैम डेटा बैकअप और पुनर्स्थापना प्रक्रिया हार्डवेयर जनरेशन की परवाह किए बिना समान है।

Q3: स्टैंडअलोन कैबिनेट मुख्य बोर्ड को बदलने के बाद पैनल i डिस्प्ले "लिंक एरर" दिखाता है। क्या जांचा जाना चाहिए?

मुख्य बोर्ड बदलने के बाद पैनल i लिंक एरर लगभग हमेशा स्टैंडअलोन कैबिनेट और पैनल i डिस्प्ले यूनिट के बीच फाइबर-ऑप्टिक केबल कनेक्शन की ओर इशारा करता है। बोर्ड बदलने के दौरान, फाइबर-ऑप्टिक कनेक्टर परेशान हो सकते हैं या केबल कसकर खींची जा सकती है।

प्रत्येक फाइबर-ऑप्टिक केबल के दोनों सिरों की जाँच करें — मुख्य बोर्ड के COP कनेक्टर पर और पैनल i यूनिट के रिसीव कनेक्टर पर।

यदि कोई संदूषण दिखाई दे तो लिंट-फ्री वाइप से फाइबर सिरों को साफ करें।

दृढ़ता से पुनः कनेक्ट करें और लिंक स्थिति संकेतक (यदि फिट हो) सामान्य दिखाता है, इसकी पुष्टि करें।

Q4: रखरखाव के उद्देश्यों के लिए स्टैंडअलोन टाइप 310i-SA नेटवर्क-कनेक्टेड (पैनल i) डिस्प्ले यूनिट से कैसे भिन्न है?

स्टैंडअलोन कैबिनेट में मुख्य बोर्ड (A20B-8101-0375) सभी सीएनसी प्रोसेसिंग उत्पन्न करता है। ऑपरेटर स्टेशन पर पैनल i डिस्प्ले यूनिट में केवल डिस्प्ले इलेक्ट्रॉनिक्स और एक एमडीआई कीबोर्ड होता है — इसमें अपनी कोई सीएनसी प्रोसेसिंग क्षमता नहीं होती है।

रखरखाव के लिए, इसका मतलब है कि सभी डायग्नोस्टिक डेटा (अलार्म लॉग, पैरामीटर रीडबैक, लैडर मॉनिटरिंग) पैनल i डिस्प्ले के माध्यम से उपलब्ध हैं, भले ही प्रोसेसिंग दूर से हो रही हो।

यदि डिस्प्ले कोई छवि नहीं दिखाता है, तो दोष फाइबर लिंक, पैनल i डिस्प्ले यूनिट स्वयं, या मुख्य बोर्ड के डिस्प्ले आउटपुट सर्किट में हो सकता है।

Q5: क्या मुख्य बोर्ड के साथ-साथ एसरैम बैटरी को भी बदला जाना चाहिए?

यदि मशीन की एसरैम बैकअप बैटरी 2 साल से अधिक पुरानी है या बोर्ड विफलता से पहले बैटरी अलार्म सक्रिय था, तो मुख्य बोर्ड स्वैप के दौरान बैटरी बदलें। एसरैम बैकअप बैटरी कंट्रोलर के बंद होने पर मशीन डेटा (पैरामीटर, पीएमसी लैडर, प्रोग्राम) बनाए रखती है।

एक नया मुख्य बोर्ड स्थापित करने के बाद, बैकअप माध्यम से एसरैम डेटा लोड करें।

एक बार पुष्टि हो जाने पर, एक ताज़ा बैटरी स्थापित करने से भविष्य के पावर-ऑफ अवधियों के दौरान डेटा मज़बूती से बनाए रखा जाता है।

एसरैम डेटा खोने से बचने के लिए सीएनसी चालू होने पर हमेशा बैटरी बदलें।
