| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | ए20बी-8101-0401 |

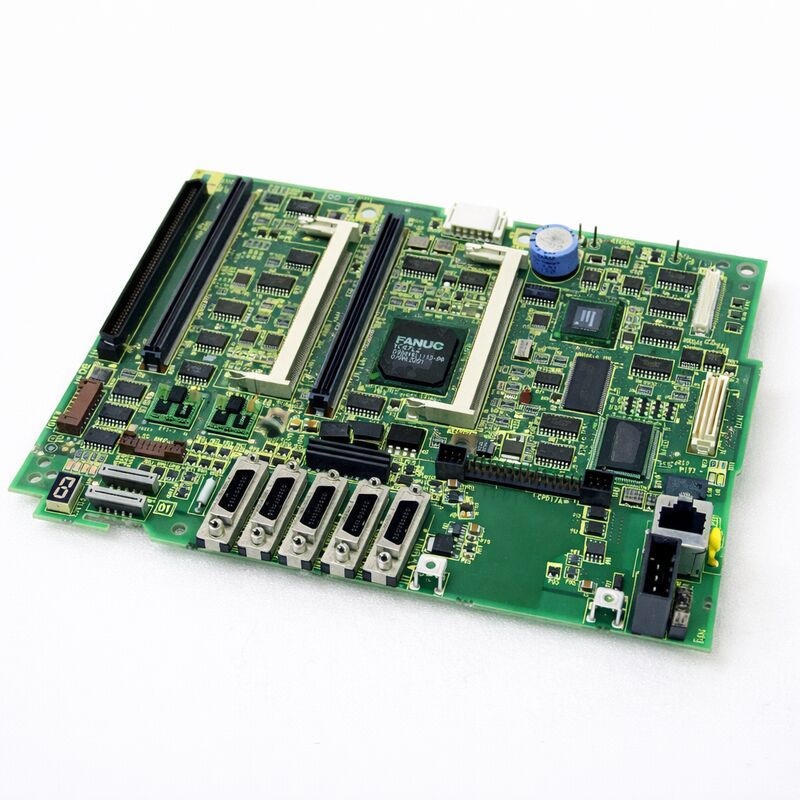

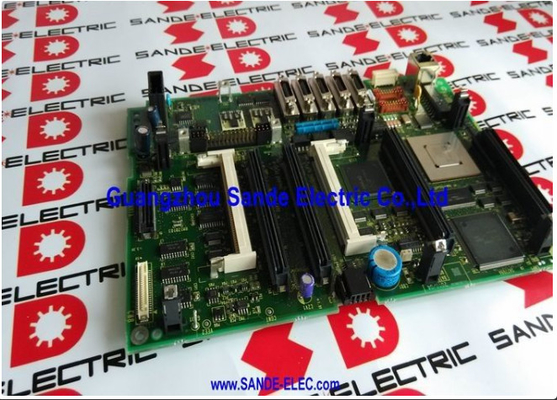

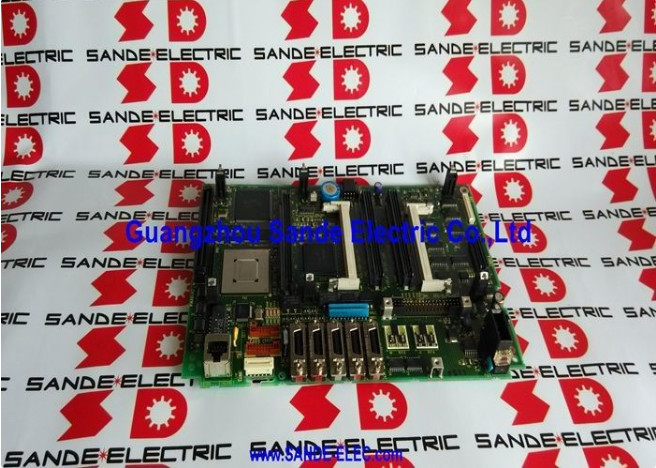

दFANUC A20B-8101-0401FANUC की सबसे सक्षम सीएनसी पीढ़ियों में से एक के लिए मास्टर बोर्ड है। सीरीज 30i/31i/32i-A FANUC की i सीरीज ️ नियंत्रकों के उच्च प्रदर्शन स्तर का प्रतिनिधित्व करता है जो जटिल, बहु-पथ,बहु-अक्षीय मशीनेंपांच अक्षीय मशीनिंग केंद्र।
यौगिक टर्निंग केंद्र. गियर पीसने की मशीनें. बहु-पैलेट एफएमएस लाइनें. ये वे मशीनें हैं जहां 30i/31i/32i परिवार रहता है।
A5 पदनाम श्रृंखला 30i/31i/32i-A उत्पाद जीवनचक्र के भीतर इस बोर्ड के हार्डवेयर संशोधन को संदर्भित करता है।
यह पहले के मुख्य बोर्ड वेरिएंट का स्थान लेता है और पहले के संस्करणों की फील्ड तैनाती के दौरान जमा होने वाली विश्वसनीयता और संगतता आवश्यकताओं को पूरा करने के लिए FANUC के हार्डवेयर अपडेट को शामिल करता है.
जब FANUC A5 जैसे एक अद्यतन मुख्य बोर्ड संस्करण जारी करता है, it typically becomes the replacement for all earlier variants — so the A20B-8101-0401 serves not only as a like-for-like replacement for its exact hardware generation but also as the appropriate replacement for earlier main board versions in the 30i/31i/32i-A family.
"पीसी समारोह के बिना" विनिर्देश एक महत्वपूर्ण खरीद विवरण है।
30i/31i/32i श्रृंखला दो विन्यासों में पेश की गई थीः मानक (एकीकृत पीसी के बिना) और एकीकृत पीसी फ़ंक्शन के साथ।
पीसी-फंक्शन वेरिएंट एक ही मुख्य बोर्ड पर विंडोज-आधारित एम्बेडेड पीसी चलाता है, जिससे FANUC के खुले सीएनसी फ़ंक्शन, कस्टम एचएमआई विकास और पीसी-आधारित एप्लिकेशन सॉफ्टवेयर सक्षम होते हैं।
A20B-8101-0401 गैर-पीसी संस्करण है। यह पीसी-फंक्शन मुख्य बोर्ड के साथ विनिमेय नहीं है ′′ हार्डवेयर, कनेक्टर और सॉफ्टवेयर कॉन्फ़िगरेशन दोनों के बीच भिन्न होते हैं।

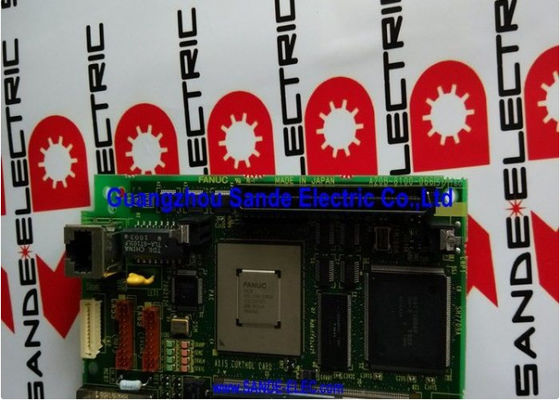

| पैरामीटर | मूल्य |
|---|---|
| संगत सीएनसी | FANUC श्रृंखला 30i-A, 31i-A, 32i-A (30i-TA, 30i-MA) |
| पीसी फंक्शन | शामिल नहीं |
| माउंटिंग स्थान | एलसीडी/एमडीआई इकाई (ऑपरेटर पैनल) |
| साथी पीएसयू | A20B-8101-0010 |
| हार्डवेयर संशोधन | ए5 |
| मॉड्यूल इंटरफ़ेस | एफएसएसबी, सीरियल स्पिंडल, आई/ओ लिंक |
| प्लग-इन मॉड्यूल | सीपीयू कार्ड, FROM/SRAM, अक्ष नियंत्रण कार्ड |
| प्रतिस्थापन से पहले का चरण | SRAM डेटा बैकअप अनिवार्य |
| स्थिति | उपलब्ध ️ पुनर्निर्मित, परीक्षण किया गया |
| उत्पत्ति | जापान |
सीरीज़ 30i/31i/32i-A में पहले के FANUC i-सीरीज़ नियंत्रकों से अलग भौतिक वास्तुकला का उपयोग किया गया है। सीरीज़ 16i/18i में, मुख्य बोर्ड एक रैक पर नियंत्रण कैबिनेट के अंदर रहता है।30i/31i/32i-A में, मुख्य बोर्ड सीधे एलसीडी/एमडीआई यूनिट के पीछे पर लगाया जाता है
यह एकीकरण कैबिनेट के कुल पदचिह्न को छोटा करता है और केबलिंग को सरल बनाता है, लेकिन यह रखरखाव प्रक्रिया को बदल देता है।
A20B-8101-0401 तक पहुँचने के लिए ऑपरेटर पैनल को खोला जाना चाहिए या एलसीडी/एमडीआई इकाई को मशीन से निकाला जाना चाहिए।
बोर्ड को पैनल के पीछे से पहुँचा जा सकता है। इसका मतलब है कि नियंत्रण कैबिनेट को पूरी तरह से अलग किए बिना मशीन पर अक्सर प्रतिस्थापन किया जा सकता है।
हालांकि, एलसीडी/एमडीआई इकाई की माउंटिंग लोकेशन ¥ कभी-कभी मशीन पर ऊंची, कभी-कभी एक लटकन में ¥ का मतलब है कि मशीन डिजाइनों के बीच पहुंच की स्थिति काफी भिन्न होती है।
शुरू करने से पहले पहुंच की योजना बनाएं. पुष्टि करें कि कौन से उपकरण आवश्यक हैं. पुष्टि करें कि प्रतिस्थापन बोर्ड का परीक्षण किया गया है और तैयार है.
एसआरएएम बैकअप और पुनः लोड प्रक्रिया का सबसे अधिक समय लेने वाला हिस्सा है, भौतिक बोर्ड स्वैप स्वयं, एक बार पहुंच स्थापित होने के बाद, सीधा है।
A20B-8101-0401 FROM/SRAM मॉड्यूल के साथ इंटरफेस करता है जो सभी मशीन-विशिष्ट डेटा रखता है।
इसमें सीएनसी पैरामीटर, पीएमसी (प्रोग्राम करने योग्य मशीन नियंत्रक) सीढ़ी कार्यक्रम, उपकरण ऑफसेट डेटा, कार्य समन्वय प्रणाली और संग्रहीत भाग कार्यक्रम शामिल हैं।
इनमें से कोई भी डेटा मुख्य बोर्ड पर नहीं है, यह FROM/SRAM मॉड्यूल पर है।
हालाँकि, कुछ नियंत्रक विन्यास SRAM में बूट से संबंधित डेटा संग्रहीत करते हैं जिन्हें बोर्ड प्रतिस्थापन के दौरान सावधानीपूर्वक प्रबंधित किया जाना चाहिए। FANUC का रखरखाव मार्गदर्शन स्पष्ट हैः
आरंभ करने से पहले सभी एसआरएएम डेटा का बैकअप लें. बोर्ड को बदलने के बाद, FANUC के बूट स्क्रीन बैकअप फ़ंक्शन, DNC स्थानांतरण, या एक FANUC मेमोरी कार्ड का उपयोग करके पूरे डेटा सेट को कैप्चर करें.सामान्य संचालन का प्रयास करने से पहले एसआरएएम डेटा को पुनर्स्थापित करें.
इस चरण को छोड़ने से ऐसी स्थिति उत्पन्न होती है कि मशीन चल नहीं सकती है ∙ पैरामीटर डिफ़ॉल्ट मान पर हैं, पीएमसी के पास निष्पादित करने के लिए कोई सीढ़ी नहीं है, और भाग कार्यक्रम गायब हैं।
इस स्थिति से उबरना संभव है लेकिन इसमें समय लगता है। काम शुरू करने से पहले पांच मिनट का बैकअप लेने से बाद में पुनः प्रवेश के घंटों की बचत हो सकती है।
प्रश्न 1: A20B-8101-0401 को बदलने के बाद, सीएनसी अलार्म "एसआर" या मेमोरी से संबंधित स्टार्टअप त्रुटियों को प्रदर्शित करता है। इसका क्या अर्थ है?
स्टार्टअप पर SR अलार्म आमतौर पर इंगित करते हैं कि SRAM डेटा बोर्ड प्रतिस्थापन के बाद सही ढंग से बहाल नहीं किया गया था. जांचें कि SRAM बैकअप पूरी तरह से लोड किया गया था.यदि बैकअप प्रक्रिया बाधित हुई या गलत डेटा फ़ाइल का उपयोग किया गया था, सीएनसी भ्रष्ट या अधूरे पैरामीटर डेटा के साथ शुरू हो जाएगा.
बैकअप मीडिया से SRAM छवि को पुनः लोड करने के लिए FANUC के बूट मेनू का उपयोग करें. यदि प्रतिस्थापन से पहले कोई बैकअप नहीं लिया गया था,FANUC या एक प्रमाणित इंजीनियर से संपर्क करें ️ डिफ़ॉल्ट मापदंडों को पुनर्प्राप्त करना संभव है लेकिन सभी मशीन विशिष्ट मानों के सावधानीपूर्वक मैन्युअल पुनः प्रविष्टि की आवश्यकता है.
प्रश्न 2: क्या A20B-8101-0401 सीरीज 30i/31i-A सीएनसी में पहले के A20B-8101-0400 मुख्य बोर्ड को बदल सकता है?
हाँ. -0401 (ए 5 संशोधन) 30i/31i/32i-A गैर-पीसी परिवार में -0400 और पुराने मुख्य बोर्ड वेरिएंट के लिए अद्यतन प्रतिस्थापन है।
FANUC सभी पूर्ववर्ती वेरिएंट के प्रतिस्थापन के रूप में नए हार्डवेयर संशोधनों को नामित करता है, इसलिए -0401 किसी भी 30i/31i/32i-A मशीन के लिए उपयुक्त है जिसने पहले गैर-पीसी मुख्य बोर्ड का उपयोग किया था।
आदेश देने से पहले पुष्टि करें कि मशीन गैर-पीसी कॉन्फ़िगरेशन का उपयोग करती है ️ पीसी-फंक्शन बोर्ड के वेरिएंट में अलग-अलग भाग संख्याएं हैं और वे विनिमेय नहीं हैं।
प्रश्न 3: मशीन में 15 इंच का रंगीन एलसीडी पैनल है। क्या ए20बी-8101-0401 इस डिस्प्ले का समर्थन करता है?
A20B-8101-0401 मुख्य बोर्ड एलसीडी यूनिट से एलसीडी/एमडीआई असेंबली में एकीकृत डिस्प्ले इंटरफेस के माध्यम से जुड़ता है।
प्रदर्शन आकार के साथ बोर्ड संगतता आम तौर पर अकेले मुख्य बोर्ड के बजाय समग्र सीएनसी प्रणाली विन्यास द्वारा निर्धारित किया जाता है।
यदि मूल मुख्य बोर्ड 15 इंच के रंगीन पैनल के साथ काम करता था, तो A20B-8101-0401 के साथ एक प्रत्यक्ष प्रतिस्थापन भी उस पैनल के साथ काम करेगा।
यदि संदेह हो, तो प्रतिस्थापन बोर्ड और स्थापित एलसीडी इकाई के बीच डिस्प्ले इंटरफ़ेस विनिर्देश मेल खाती है।
प्रश्न 4: एक पूर्ण A20B-8101-0401 प्रतिस्थापन प्रक्रिया में आमतौर पर कितना समय लगता है?
30i/31i/32i-A हार्डवेयर के साथ अनुभव रखने वाले तकनीशियन के लिए, पूरी प्रक्रिया ₹ SRAM बैकअप, भौतिक बोर्ड स्वैप, SRAM पुनर्स्थापना और कार्यात्मक सत्यापन ₹ आमतौर पर 2 से 4 घंटे लगती है।भौतिक स्वैप स्वयं पैनल पहुँच के आधार पर 30 से 60 मिनट लगते हैं.
SRAM का बैकअप और पुनर्स्थापना, सत्यापन सहित, शेष समय का एक बड़ा हिस्सा है।
अपरिचित मशीन कॉन्फ़िगरेशन पर पहली बार की प्रक्रियाओं में अधिक समय लगता है। विशिष्ट मशीन के लिए FANUC रखरखाव मैनुअल खोलने और उपलब्ध होने से प्रक्रिया में काफी तेजी आती है।
Q5: सीएनसी नई A20B-8101-0401 स्थापित करने के बाद पावर-अप पर एक "सिस्टम अलार्म" उत्पन्न करता है। डिस्प्ले एक त्रुटि कोड दिखाता है। इसकी जांच कैसे की जानी चाहिए?
बोर्ड की स्थापना के तुरंत बाद एक सिस्टम अलार्म आमतौर पर तीन चीजों में से एक इंगित करता हैः एक अधूरी एसआरएएम डेटा पुनर्स्थापना,हार्डवेयर कॉन्फ़िगरेशन असंगतता (जैसे CPU कार्ड या FROM/SRAM मॉड्यूल ठीक से नहीं बैठा), या भौतिक कनेक्शन समस्या (पुनःस्थापना के दौरान पूरी तरह से फिर से कनेक्ट नहीं की गई केबल) ।
पहले सभी मॉड्यूल सीटों की जाँच करें प्रत्येक प्लग-इन मॉड्यूल को अपने कनेक्टर में दृढ़ता से दबाएं. सभी केबलों को फिर से कनेक्ट करें. फिर बूट मेनू से SRAM को पुनर्स्थापित करने का प्रयास करें.
यदि इन जाँचों के बाद भी अलार्म जारी रहता है, तो विशिष्ट त्रुटि कोड दर्ज करें और इसे FANUC श्रृंखला 30i/31i/32i-A रखरखाव मैनुअल (B-63945EN) में क्रॉस-रेफरेंस करें।
