| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | ए20बी-8101-0440 |

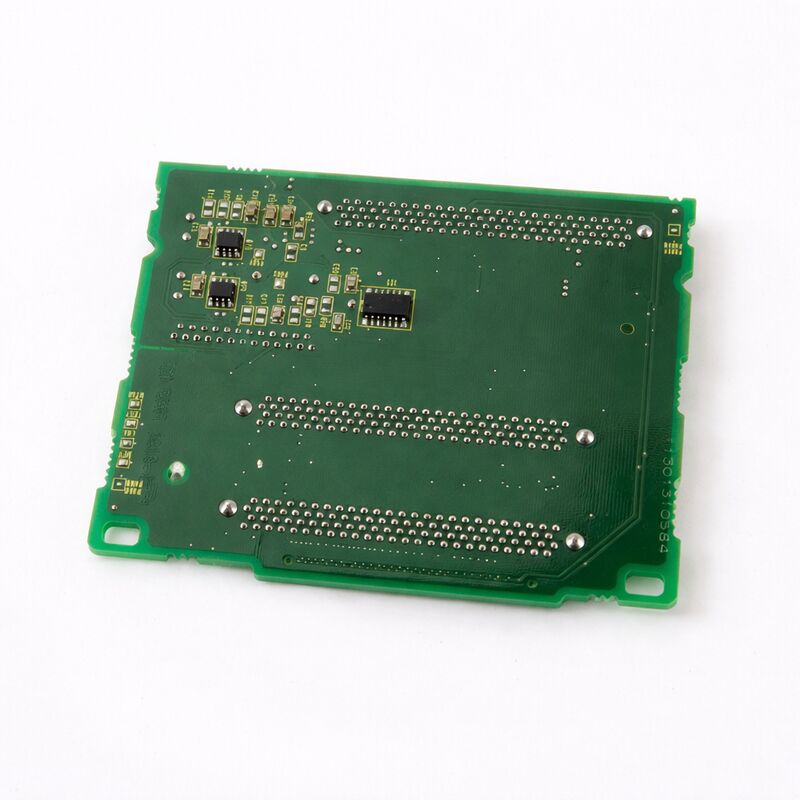

दFANUC A20B-8101-044030i/31i/32i सीएनसी पीढ़ी के लिए A20B-8101 श्रृंखला का उत्पादन किया है।
यह मशीनों के लिए बोर्ड परिवार है जो सीएनसी मशीनिंग क्या कर सकते हैं की सीमाओं को आगे बढ़ाते हैंः पांच अक्षीय एक साथ विमानन घटकों पर काटने,मिश्रित मशीन केंद्रों पर बहु-पथ मोड़ और पीसने, ऑप्टिकल ग्रेड सतहों पर नैनो-अंतर्पोलन, और ट्रांसफर लाइनों पर सिंक्रनाइज्ड मल्टी-स्पिंडल ऑपरेशन।
सीएनसी द्वारा किए जाने वाले प्रत्येक कार्य ए20बी-8101 श्रृंखला के हार्डवेयर के माध्यम से चलाया जाता है।
मुख्य बोर्ड के प्रोसेसर इंटरपोलेशन गणना, सर्वो संचार, धुरी इंटरफ़ेस, और PMC सीढ़ी निष्पादन को एक साथ संभालता है,सभी चक्र समय के भीतर जो मशीन को बिना किसी रुकावट के आदेशित फ़ीड दरों पर चलाने के लिए.
बोर्ड के संचार सर्किट ∙ सर्वो एम्पलीफायर के लिए एफएसएसबी, मशीन आई/ओ के लिए आई/ओ लिंक,स्पिंडल ड्राइव के लिए सीरियल स्पिंडल लिंक ️ हर मिलीसेकंड में एक साथ दर्जनों हाई-स्पीड डेटा एक्सचेंजों को संभालें.
A20B-8101-0440 नियंत्रण हार्डवेयर के इस स्तर का प्रतिनिधित्व करता है।
परिवार के सभी बोर्डों की तरह, यह एक उत्पादन मशीन उपकरण के मांग वाले वातावरण में काम करता हैः मशीन गर्म होने और ठंडा होने के साथ ही थर्मल साइकिल,मशीन संरचना के माध्यम से प्रेषित मशीनिंग प्रक्रिया से कंपन, और उच्च शक्ति वाले सर्वो ड्राइव और धुरी एम्पलीफायरों के साथ साझा एक कैबिनेट का विद्युत वातावरण।
FANUC इन बोर्डों को इस वातावरण के लिए डिजाइन करता है ∙ औद्योगिक ग्रेड के घटक, ईएमसी प्रतिरोध के लिए सावधानीपूर्वक पीसीबी लेआउट, और उत्पादन उपयोग की यांत्रिक मांगों के लिए रेटेड कनेक्टर सिस्टम।
| पैरामीटर | मूल्य |
|---|---|
| श्रृंखला | A20B-8101 |
| संगत प्लेटफार्म | FANUC सीरीज 30i/31i/32i-A और वेरिएंट |
| श्रेणी | मुख्य/उच्च कार्यकारी सीएनसी नियंत्रण पीसीबी |
| ऑपरेटिंग वोल्टेज | प्रणाली से आपूर्ति (सीएनसी नियंत्रण रैक) |
| निर्माण | औद्योगिक FR-4 पीसीबी, एसएमडी घटक |
| इंटरफेस | एफएसएसबी, आई/ओ लिंक, सीरियल स्पिंडल, डिस्प्ले |
| स्थिति | उपलब्ध ️ पुनर्निर्मित, परीक्षण किया गया |
| उत्पत्ति | जापान |
A20B-8101 श्रृंखला बड़ी है और कई अलग-अलग कार्यों को कवर करती है। यह समझने के लिए कि -0440 कहां फिट बैठता है, परिवार की संरचना पर एक संक्षिप्त नज़र डालना आवश्यक है।
परिवार में सबसे कम संख्या वाले बोर्ड (A20B-8101-0010 से लगभग -0100 तक) कवर विकल्प और संचार बोर्डः -0030 फास्ट ईथरनेट बोर्ड है, -0050 प्रोफिबस मास्टर है,-0100 Profibus दास है, -0220 DeviceNet मास्टर है, -0330 DeviceNet दास है।
ये विकल्प बोर्ड हैं जो संचार क्षमताओं को जोड़ने के लिए मुख्य बोर्ड के विस्तार स्लॉट में प्लग करते हैं।
उच्च संख्या वाले बोर्डों में विभिन्न 30i/31i/32i-A हार्डवेयर पीढ़ियों और विन्यासों के लिए मुख्य सीपीयू बोर्ड शामिल हैंः-0360 से -0403 मुख्य बोर्ड रेंज को कवर करते हैं जिसमें एसए (स्वतंत्र) और गैर-एसए वेरिएंट शामिल हैं.
इनसे परे, -0440 और उच्चतर श्रेणी के बोर्ड 30i/31i/32i-A परिवार के भीतर बाद की पीढ़ी के वेरिएंट और विशेष विन्यास को कवर करते हैं।
परिवार के सभी बोर्डों में समान डिजाइन सिद्धांत साझा किए जाते हैंः औद्योगिक मजबूती, FANUC की मालिकाना बस वास्तुकला, और 30i/31i/32i-A सीएनसी सॉफ्टवेयर के साथ सॉफ्टवेयर संगतता।
A20B-8101 परिवार में बोर्डों को बनाए रखने के लिए सभी वेरिएंटों में एक ही अनुशासित दृष्टिकोण की आवश्यकता होती हैः
पूर्व कार्य डेटा संरक्षण।किसी भी मुख्य बोर्ड को हटाने से पहले सभी एसआरएएम डेटा ∙ पैरामीटर, पीएमसी सीढ़ी, कार्यक्रम, निर्देशांक डेटा ∙ का बैकअप लिया जाना चाहिए।
FROM/SRAM मॉड्यूल मुख्य बोर्ड से जुड़े या अलग हो सकते हैं, लेकिन बैकअप प्रक्रिया समान हैः FANUC बूट स्क्रीन बैकअप फ़ंक्शन का उपयोग करें या एक पीसी पर DNC स्थानांतरण करें।
मॉड्यूल प्रबंधनमूल बोर्ड पर स्थापित प्लग-इन मॉड्यूल (सीपीयू कार्ड, सर्वो नियंत्रण कार्ड, मेमोरी मॉड्यूल) प्रतिस्थापन बोर्ड में स्थानांतरित।प्रत्येक मॉड्यूल को पूरी तरह से बैठा होना चाहिए ️ अपूर्ण बैठने के कारण मुख्य बोर्ड की विफलता की नकल करने वाले दोष पैटर्न.
कनेक्शन अखंडता.पुनःस्थापना के बाद, सभी केबलों को पूरी तरह से संलग्न किया गया है की जाँच करें। The FSSB fibre-optic connectors are particularly important — a fibre that appears connected but is not fully locked produces intermittent servo communication errors that are difficult to diagnose without knowing the fibre was disturbed.
व्यवस्थित सत्यापन।डेटा बहाली और पावर-अप के बाद, सभी सीएनसी डिस्प्ले स्क्रीन को नेविगेट करें, मशीन आई/ओ परीक्षण के माध्यम से पीएमसी संचालन की पुष्टि करें, सर्वो अक्ष की तैयारी की पुष्टि करें,और मशीन को उत्पादन में जारी करने से पहले एक ज्ञात कार्यक्रम पर एक परीक्षण चक्र चलाएं.
प्रश्न 1: मैं आदेश देने से पहले A20B-8101-0440 की पुष्टि कैसे करूं कि यह सही प्रतिस्थापन बोर्ड है?
मशीन के विद्युत दस्तावेज या मौजूदा मुख्य बोर्ड के लेबल के साथ भाग संख्या का क्रॉस-रेफरेंस करें। FANUC मुख्य बोर्डों पर उनके भाग संख्या खुद बोर्ड पर मुद्रित है,अक्सर हार्डवेयर संशोधन का संकेत देने वाले प्रत्यय के साथ.
यदि मशीन का मूल भाग संख्या अब उपलब्ध नहीं है, तो आप इस मशीन के लिए एक नई मशीन की आवश्यकता होगी।यह पुष्टि करने के लिए FANUC-विशेषज्ञ भाग आपूर्तिकर्ता से संपर्क करें कि कौन से वर्तमान बोर्ड संगत प्रतिस्थापन हैं.
Q2: A20B-8101-0440 स्थापित करने के बाद, सीएनसी बूट लेकिन सर्वो अक्षों अलार्म 401 (सर्वो तैयार बंद) दिखाते हैं। यह क्या इंगित करता है?
Alarm 401 (VRDY OFF) at startup after board replacement typically indicates the FSSB fibre-optic connection between the main board and the first servo amplifier in the FSSB chain has not been established. बोर्ड पर COP10A कनेक्टर की जाँच करें ️ सुनिश्चित करें कि फाइबर ऑप्टिक केबल पूरी तरह से डाला गया है और लॉक किया गया है.
यह भी पुष्टि करें कि सीएनसी एफएसएसबी संचार का प्रयास करने से पहले सर्वो एम्पलीफायर चालू हैं (24V नियंत्रण शक्ति लागू) ।
यदि एफएसएसबी टोपोलॉजी में कई एम्पलीफायर होते हैं, तो सीएनसी को क्रम में प्रत्येक के साथ संवाद करना चाहिए।
Q3: मशीन में पीसी-फंक्शन विकल्प (विंडोज आधारित ओपन सीएनसी) है। क्या A20B-8101-0440 इसका समर्थन करता है?
30i/31i/32i-A पीढ़ी में पीसी-फंक्शन क्षमता विशिष्ट मुख्य बोर्ड वेरिएंट से जुड़ी हुई है। पीसी-फंक्शन बोर्ड में एक एम्बेडेड पीसी सबसिस्टम (प्रोसेसर, मेमोरी,और पीसी-साइड इंटरफेस) मानक सीएनसी मुख्य बोर्ड कार्यों के अलावा.
मानक (गैर-पीसी) बोर्डों में यह उपप्रणाली नहीं होती है। आदेश देने से पहले, पुष्टि करें कि मशीन के मूल विन्यास में पीसी फ़ंक्शन शामिल था या नहीं। यह निर्धारित करता है कि कौन सा बोर्ड संस्करण आवश्यक है।पीसी-फंक्शन बोर्ड को बदलने के लिए गैर-पीसी बोर्ड का उपयोग करना (या इसके विपरीत) ठीक से काम नहीं करेगा.
प्रश्न 4: क्या एक विशेषज्ञ मरम्मत केंद्र A20B-8101 श्रृंखला के बोर्ड को बदलने के बजाय ओवरहाल कर सकता है?
हाँ. FANUC-विशेषज्ञ मरम्मत केंद्र नियमित रूप से A20B-8101 श्रृंखला के बोर्डों की मरम्मत करते हैं, इलेक्ट्रोलाइटिक संधारित्रों, क्षतिग्रस्त कनेक्टरों और विफल आईसी को बदलते हैं,और विशेष FANUC नियंत्रक परीक्षण रिग पर परीक्षण.
उन सुविधाओं के लिए जहां A20B-8101-0440 को पूरी तरह से बदलने के लिए महंगा है, एक योग्य केंद्र से एक परीक्षण ओवरहाल अक्सर सबसे अधिक लागत प्रभावी विकल्प है।
यह सुनिश्चित करें कि मरम्मत केंद्र के पास विशेष रूप से A20B-8101 श्रृंखला बोर्डों के साथ दस्तावेजी अनुभव है, न कि सामान्य रूप से FANUC पीसीबी के साथ,क्योंकि उच्च अंत सीएनसी बोर्ड वास्तुकला FANUC बोर्ड की सरल पीढ़ियों से काफी अलग है.
प्रश्न 5: मुख्य बोर्ड के प्रतिस्थापन के बाद सीएनसी "एसआरवीओ-062 बीजेडएएल" अलार्म दिखाता है। क्या हो रहा है?
BZAL बैटरी शून्य अलार्म है ∙ सीएनसी के एसआरएएम डेटा के लिए बैकअप बैटरी डिस्कनेक्ट या विफल हो गई है, और एसआरएएम सामग्री खो गई या क्षतिग्रस्त हो सकती है।यह अलार्म आमतौर पर तब होता है जब पहले बैकअप से SRAM को बहाल किए बिना बोर्ड को बदलने के दौरान बैटरी डिस्कनेक्ट हो जाती है.
यदि बोर्ड को निकालने से पहले एसआरएएम डेटा का बैकअप लिया गया था, तो इसे बूट स्क्रीन के माध्यम से बैकअप माध्यम से पुनर्स्थापित करें.
एक नई इकाई के साथ बैटरी बदलें. यदि कोई बैकअप लिया गया था,पुनर्प्राप्ति के लिए सभी मशीन पैरामीटर के मैन्युअल पुनः प्रवेश की आवश्यकता होती है ️ एक समय लेने वाली प्रक्रिया जो किसी भी बोर्ड कार्य से पहले SRAM बैकअप क्यों अनिवार्य है, को मजबूत करती है.
