| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | A20B-8200-0011 |

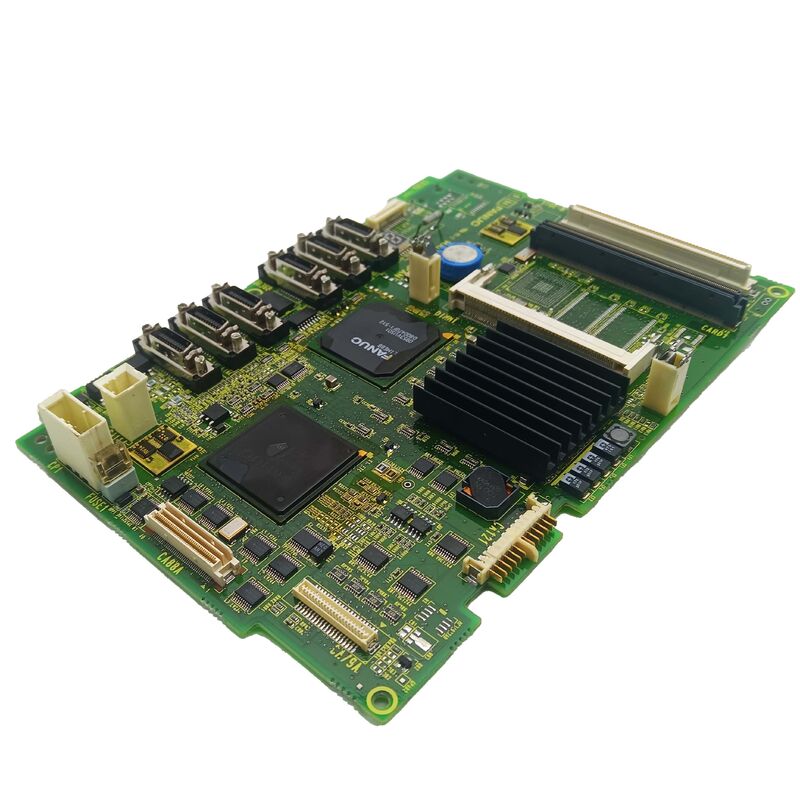

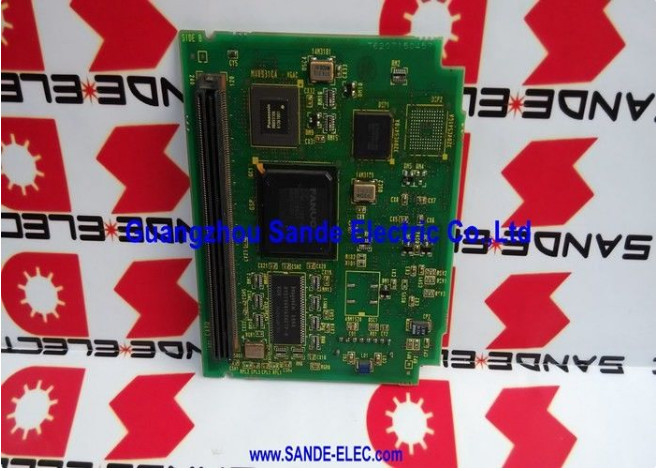

दFANUC A20B-8200-0011एक बोर्ड है जिसकी भूमिका को इसके नाम से कम करके आंका जाना आसान है ′′ "ग्राफिक डिस्प्ले कंट्रोल पीसीबी" माध्यमिक लगता है, लेकिन काम करने वाली सीएनसी मशीन में,एक विफल प्रदर्शन प्रभावी रूप से एक मशीन है कि संचालित नहीं किया जा सकता है.
ऑपरेटर धुरी की स्थिति नहीं देख सकता, अलार्म संदेश नहीं पढ़ सकता, कार्यक्रमों को नेविगेट नहीं कर सकता, धुरी गति या फ़ीड ओवरराइड की जांच नहीं कर सकता।एक मशीन एक खाली या क्षतिग्रस्त स्क्रीन के साथ उत्पादन के लिए नीचे है.
The A20B-8200-0011 is the master board in the display processing chain — the board that has both CPU capability (to process display data) and graphic control capability (to coordinate subordinate display modules).
FANUC सीएनसी की पिछली पीढ़ियों में, ग्राफिक कार्यों को आमतौर पर अपने स्वयं के सीपीयू कार्य के बिना अलग, समर्पित ग्राफिक सब-बोर्ड द्वारा संभाला जाता था;A20B-8200 पीढ़ी अधिक एकीकृत प्रदर्शन नियंत्रण हार्डवेयर की ओर FANUC के कदम का प्रतिनिधित्व करती है, सीपीयू की जानकारी को सीधे ग्राफिक डिस्प्ले बोर्ड पर रखकर।
The cross-reference number A350-8200-T018 appears in FANUC's parts documentation alongside the primary A20B-8200-0011 part number — these two numbers refer to the same physical board and are interchangeable when searching parts catalogues.
दोनों संदर्भ संख्याएं उपलब्ध होने से भागों की खरीद सरल हो जाती है क्योंकि कुछ FANUC दस्तावेज और भाग प्रणाली एक पदनाम का उपयोग करती है जबकि अन्य दूसरे का उपयोग करते हैं।
| पैरामीटर | मूल्य |
|---|---|
| क्रॉस रेफरेंस | A350-8200-T018 |
| कार्य | मुख्य सीपीयू + ग्राफिक डिस्प्ले नियंत्रण |
| वास्तुकला | मास्टर डिस्प्ले कंट्रोलर (उप-मॉड्यूल की देखरेख करता है) |
| श्रृंखला | A20B-8200 |
| स्थिति | उपलब्ध ️ पुनर्निर्मित, परीक्षण किया गया |
| उत्पत्ति | जापान |
इस बोर्ड का वर्णन "मुख्य सीपीयू ग्राफिक" के रूप में FANUC के डिस्प्ले आर्किटेक्चर में इसके दोहरे कार्य डिजाइन को संदर्भित करता है।वहाँ आम तौर पर एक पदानुक्रम है: मुख्य ग्राफिक सीपीयू बोर्ड (जैसे A20B-8200-0011) सीएनसी के नियंत्रण प्रोसेसर से उच्च स्तर के डिस्प्ले डेटा प्राप्त करता है, यह व्याख्या करता है कि कौन से स्क्रीन तत्वों को रेंडर करने की आवश्यकता है,और प्रदर्शन आउटपुट के विशिष्ट भागों को संभालने वाले उप-ग्राफिक मॉड्यूल को रेंडरिंग कमांड वितरित करता है.
यह मास्टर-कंट्रोलर वास्तुकला एक व्यावहारिक उद्देश्य की सेवा करती है।
सीएनसी के मुख्य नियंत्रण प्रोसेसर के पास पर्याप्त है कि वे सर्वो लूप का प्रबंधन करें, इंटरपोलेशन निष्पादित करें, पीएमसी सीढ़ी तर्क को स्कैन करें,और निगरानी प्रणाली की स्थिति का मतलब है कि नियंत्रण प्रोसेसर प्रदर्शन कार्यों द्वारा बाधित नहीं है.
A20B-8200-0011 पर प्रदर्शन सीपीयू ऑपरेटर की स्क्रीन को वर्तमान डेटा के साथ ताज़ा रखने के निरंतर कार्य को संभालता है, चाहे मुख्य नियंत्रण सीपीयू व्यस्त हो या नहीं।
जब यह बोर्ड विफल हो जाता है, तो परिणाम इस बात पर निर्भर करते हैं कि इसके कौन से कार्य पहले विफल हो जाते हैं। यदि सीपीयू फ़ंक्शन विफल हो जाता है, तो कोई डेटा उप-ग्राफिक मॉड्यूल तक नहीं पहुंचता है,एक पूरी तरह से रिक्त या स्थिर स्क्रीन के परिणामस्वरूपयदि ग्राफिक नियंत्रण कार्य विफल हो जाता है, तो डिस्प्ले भ्रमित डेटा या केवल आंशिक सामग्री दिखा सकता है।
किस प्रकार की विफलता हुई है, यह जानने से रखरखाव इंजीनियर को प्राथमिकता देने में मदद मिलती है, एक पूर्ण रिक्त स्क्रीन सीधे A20B-8200-0011 पर इंगित करती है,जबकि एक आंशिक रूप से क्षतिग्रस्त प्रदर्शन या तो इस बोर्ड या एक उप ग्राफिक मॉड्यूल का संकेत कर सकते हैं.
एक सीएनसी डिस्प्ले दोष का निदान करने के लिए सीएनसी के मुख्य नियंत्रण प्रोसेसर से स्क्रीन तक सिग्नल श्रृंखला के माध्यम से काम करना आवश्यक हैः
चरण 1:पुष्टि करें कि क्या सीएनसी के अन्य कार्यों परिचालन कर रहे हैं. अगर धुरी जॉग आदेशों का जवाब (यहां तक कि प्रदर्शन को देखने के बिना), धुरी शुरू होता है, और PMC मशीन कार्यों को निष्पादित कर रहा है,नियंत्रण पक्ष काम कर रहा है ️ दोष डिस्प्ले श्रृंखला में है.
चरण 2:डिस्प्ले यूनिट की पावर सप्लाई और बैकलाइट (एलसीडी स्क्रीन के लिए) की जाँच करें। एक स्क्रीन जो अंधेरी है लेकिन एक गर्म बैकलाइट है, वह चालू है ′′ यदि सही बैकलाइट पावर के साथ भी कोई छवि दिखाई नहीं देती है,डिस्प्ले इलेक्ट्रॉनिक्स या डिस्प्ले बोर्ड से सिग्नल विफल हो गया है.
चरण 3:यदि एक परीक्षण स्क्रीन या स्टार्टअप संदेश सामान्य रूप से चालू होने पर दिखाई देता है, और कुछ भी दिखाई नहीं देता है, तो A20B-8200-0011 ने अपने डिस्प्ले आउटपुट को आरंभ नहीं किया है।यह मुख्य सीपीयू ग्राफिक्स बोर्ड की ओर इशारा करने के लिए सबसे अधिक संभावना पैटर्न है.
चौथा कदम:यदि कुछ स्क्रीन तत्व सही ढंग से दिखाई देते हैं (सॉफ्टकी लेबल, उदाहरण के लिए) लेकिन अन्य क्षेत्र रिक्त या दूषित हैं,उप-ग्राफिक मॉड्यूल जो प्रभावित डिस्प्ले क्षेत्र को संभालता है, मुख्य सीपीयू ग्राफिक्स बोर्ड के बजाय दोष स्रोत हो सकता है.
A20B-8200-0011 को बदलने का एक आश्वस्त पहलू यह है कि इस बोर्ड में कोई मशीन-विशिष्ट डेटा नहीं है। कोई पैरामीटर नहीं, कोई भाग कार्यक्रम नहीं, कोई PMC सीढ़ी नहीं,कोई उपकरण ऑफसेट ग्राफिक प्रदर्शन नियंत्रण बोर्ड में संग्रहीत कर रहे हैं.
ये सभी डेटा सीएनसी के FROM और SRAM मॉड्यूल में स्थित हैं, जो मुख्य सीपीयू बोर्ड पर हैं और ग्राफिक्स बोर्ड के प्रतिस्थापन से प्रभावित नहीं होते हैं।
इसलिए डिस्प्ले बोर्ड की प्रतिस्थापन सबसे स्वच्छ रखरखाव प्रक्रियाओं में से एक है ️ भौतिक रूप से बोर्ड को स्वैप करें, बिजली लागू करें, और डिस्प्ले की पुष्टि करें। कोई बैकअप नहीं, कोई पुनर्स्थापना नहीं,कोई पैरामीटर सत्यापन अनुक्रम नहीं. बस स्क्रीन सीएनसी के विभिन्न प्रदर्शन पृष्ठों में सही ढंग से दिखाता है की पुष्टि करें.
प्रश्न 1: सीएनसी ऑपरेटर पैनल में पावर-अप पर पूरी तरह से खाली स्क्रीन है, लेकिन मशीन की धुरी कीबोर्ड से जॉग इनपुट पर सामान्य रूप से प्रतिक्रिया करती है। क्या इससे पुष्टि होती है कि ए 20 बी -8200-0011 विफल हो गया है?
ऑपरेशनल अक्षों के बावजूद एक खाली स्क्रीन दृढ़ता से एक मुख्य नियंत्रण बोर्ड की गलती के बजाय एक प्रदर्शन उपप्रणाली गलती का समर्थन करता है।यदि उपलब्ध हो तो पावर सप्लाई वोल्टेज को मापें).
यदि डिस्प्ले यूनिट चालू है लेकिन कोई छवि दिखाई नहीं देती है, तो डिस्प्ले कंट्रोल बोर्ड प्राथमिक संदिग्ध है।डिस्प्ले बोर्ड और डिस्प्ले यूनिट के बीच केबल कनेक्शन की भी जांच करें ️ एक ढीली डिस्प्ले केबल शून्य लागत पर एक विफल डिस्प्ले बोर्ड के समान लक्षण पैदा करता है.
प्रश्न 2: क्या A20B-8200-0011 को समीपवर्ती संस्करण A20B-8200-0010 के साथ विनिमेय किया जा सकता है?
ये दो भाग संख्याएँ A20B-8200 परिवार के भीतर निकट लेकिन अलग-अलग बोर्ड वेरिएंट हैं। वे विभिन्न सीएनसी कॉन्फ़िगरेशन या सॉफ्टवेयर संशोधन स्तरों की सेवा कर सकते हैं।
एक को दूसरे के लिए प्रतिस्थापित करने से पहले, FANUC के आधिकारिक क्रॉस-रेफरेंस दस्तावेज से पुष्टि करें कि -0010 और -0011 विशिष्ट सीएनसी स्थापना के लिए विनिमेय के रूप में सूचीबद्ध हैं।एक असंगत संस्करण के प्रतिस्थापन के परिणामस्वरूप प्रदर्शन आरंभ विफलता या गलत स्क्रीन प्रतिपादन हो सकता है, यहां तक कि प्रतिस्थापन बोर्ड के साथ पूरी तरह कार्यात्मक.
Q3: डिस्प्ले सही सीएनसी स्थिति स्क्रीन दिखाता है लेकिन ग्राफिक टूलपथ पूर्वावलोकन फ़ंक्शन एक पूरी तरह से रिक्त क्षेत्र दिखाता है। क्या यह A20B-8200-0011 है?
केवल ग्राफिक टूलपथ प्रदर्शन के चुनिंदा विफलता जबकि सभी चरित्र मोड स्क्रीन (पैरामीटर, ऑफसेट,प्रोग्राम लिस्टिंग) मुख्य सीपीयू फ़ंक्शन के बजाय ग्राफिक रेंडरिंग फ़ंक्शन के लिए सही बिंदु हैं.
यह पैटर्न विशिष्ट डिस्प्ले आर्किटेक्चर के आधार पर मास्टर A20B-8200-0011 के बजाय उप-ग्राफिक मॉड्यूल को इंगित कर सकता है।
A20B-8200-0011 अभी भी जांच के लायक है अगर उप-मॉड्यूल की प्रतिस्थापन दोष को हल नहीं करता है।
प्रश्न 4: मशीन को उत्पादन में वापस लाने से पहले A20B-8200-0011 को बदलने के बाद कैसे परीक्षण किया जाता है?
सीएनसी के प्रत्येक प्रदर्शन पृष्ठों के माध्यम से व्यवस्थित रूप से नेविगेट करेंः स्थिति, कार्यक्रम, ऑफसेट / सेटिंग, सिस्टम पैरामीटर, संदेश / अलार्म इतिहास, ग्राफ (टूलपथ सिमुलेशन),और किसी भी मशीन-निर्माता कस्टम स्क्रीन.
यह सत्यापित करें कि प्रत्येक पृष्ठ सही ढंग से लोड होता है, डेटा परिवर्तन होने पर ताज़ा होता है (पैरामीटर बदलें और स्क्रीन अद्यतनों को सत्यापित करें), और पृष्ठ स्विच होने पर सुचारू रूप से संक्रमण होता है।MDI फ़ंक्शन का परीक्षण करें कि स्क्रीन पर कुंजी दबाए जाने की पुष्टि करें.
एक बोर्ड जो इस व्यापक स्क्रीन नेविगेशन जांच को पास करता है, में किसी भी अवशिष्ट डिस्प्ले दोष की संभावना नहीं है।
Q5: क्या A20B-8200-0011 को विद्युत क्षति के बाद घटक स्तर पर मरम्मत की जा सकती है?
FANUC-विशेषज्ञ मरम्मत केंद्रों में उचित उपकरण के साथ घटक स्तर की मरम्मत संभव है। सामान्य विफलता मोड में बिजली आपूर्ति आईसी की विफलता, इनपुट सुरक्षा घटक क्षति,और कुछ मामलों में ऑसिलेटर या घड़ी सर्किट की विफलता.
एक पूरी तरह से विफल प्रदर्शन सीपीयू आईसी आम तौर पर आर्थिक लागत पर मरम्मत योग्य नहीं है।आंशिक विफलताएँ, जहां कुछ डिस्प्ले फ़ंक्शन काम करते हैं और अन्य नहीं करते हैं, अक्सर विशिष्ट परिधीय आईसी के कारण होती हैं जिन्हें बदला जा सकता है.
उत्पादन-महत्वपूर्ण मशीनों के लिए जहां डाउनटाइम की लागत अधिक है, मूल की मरम्मत के दौरान पूर्व-परीक्षण किए गए एक्सचेंज यूनिट का उपयोग करना सबसे व्यावहारिक दृष्टिकोण है।
