| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | ए20बी-8200-0360 |

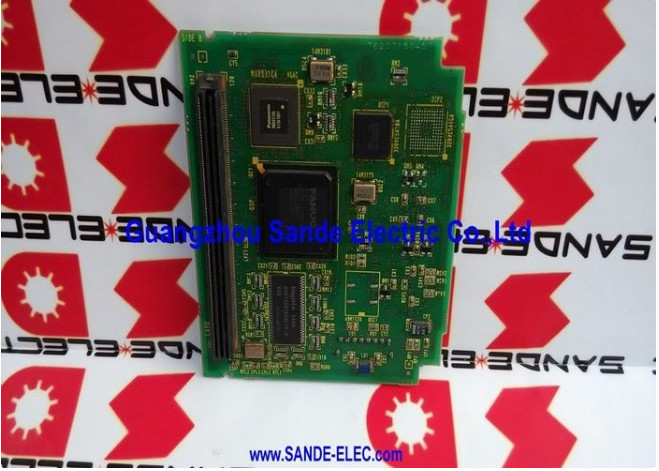

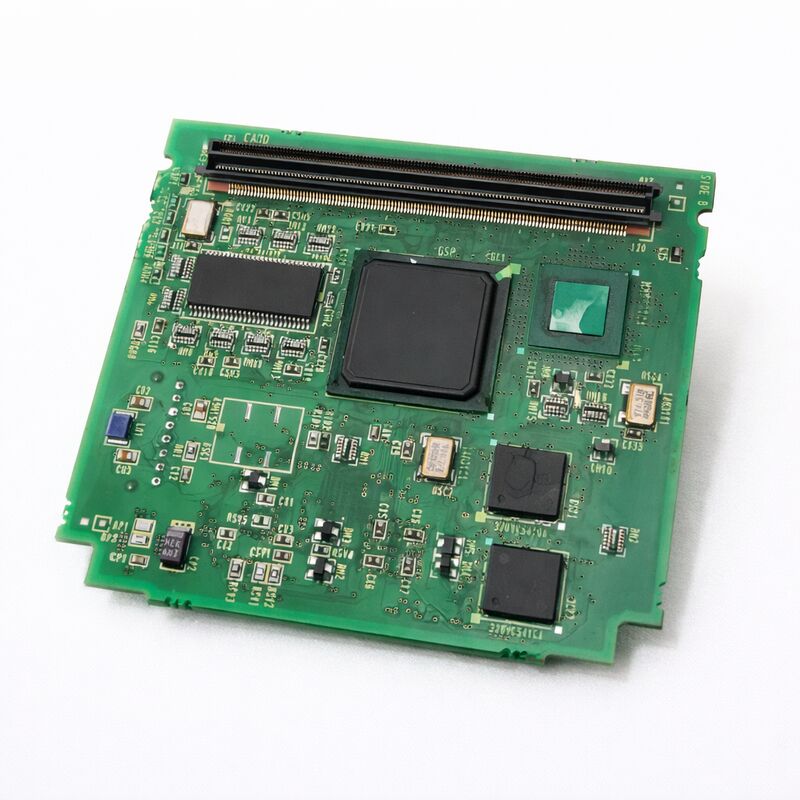

The A20B-8200-0360 is the 4-axis servo control module for FANUC's 0i-C CNC platform — the PCB that handles servo axis command output and feedback processing for up to four controlled axes within the 0i-C control unit0i-C के आंतरिक वास्तुकला में, यह मॉड्यूल मुख्य सीपीयू बोर्ड और सर्वो एम्पलीफायर सिस्टम के बीच स्थित हैःयह सीएनसी इंटरपोलेशन चरण से अक्ष आंदोलन आदेशों को संसाधित करता है और ड्राइव सिस्टम के लिए सर्वो संचार इंटरफ़ेस का प्रबंधन करता है.
4-अक्षीय पदनाम मॉड्यूल की कार्यात्मक क्षमता को परिभाषित करता है और प्रतिस्थापन के लिए प्राथमिक संगतता जांच बिंदु है। A different servo module with a different axis count — such as a 2-axis or 3-axis variant within the same A20B-8200 family — serves a different position in the control's axis architecture and cannot substitute without CNC configuration changes. स्थापित मॉड्यूल को बदलने से पहले अपने लेबल से 4-अक्ष निर्दिष्ट की पुष्टि करें।
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | A20B-8200-0360 |
| श्रृंखला | A20B-8200 |
| अक्ष गणना | 4 |
| संगत सीएनसी | FANUC 0i-C |
| प्रकार | सर्वो नियंत्रण पीसीबी |
| उत्पत्ति | जापान |
FANUC 0i-C FANUC का कॉम्पैक्ट सीएनसी प्लेटफॉर्म था जिसने छोटे से मध्यम सीएनसी मशीन टूल्स के लिए एक लागत प्रभावी पैकेज में एफएसएसबी संचार के साथ पूर्ण डिजिटल सर्वो पेश किया।0i-C नियंत्रण हार्डवेयर अभी भी सक्रिय सीएनसी lathes की एक बड़ी संख्या में पाया जाता है, मशीनिंग सेंटर और मिल-टर्न मशीनों का निर्माण 2000 के दशक और 2010 के दशक की शुरुआत में किया गया।
जब 0i-C में सर्वो नियंत्रण मॉड्यूल एक दोष विकसित करता है,प्रभावित धुरी नियंत्रण खो ✓ सीएनसी आम तौर पर इस मॉड्यूल के माध्यम से मार्ग की धुरी के माध्यम से सर्वो संचार या एफएसएसबी अलार्म उत्पन्न करता है.
A20B-8200-0360 के लिए सेवा सूची में उल्लेख है कि फर्मवेयर या श्रृंखला चयन प्रतिस्थापन के लिए प्रासंगिक हो सकता है।मॉड्यूल 0i-C प्लेटफार्म संशोधन या अक्ष विन्यास के लिए विशिष्ट फर्मवेयर ले जा सकता हैप्रतिस्थापन को स्थापित करने से पहले, आपूर्तिकर्ता से पुष्टि करें कि मॉड्यूल का फर्मवेयर मशीन में स्थापित विशिष्ट 0i-C नियंत्रण संस्करण के साथ संगत है।
यह विशेष रूप से प्रासंगिक है यदि मूल निर्माण के बाद से मशीन को सॉफ्टवेयर अपडेट किया गया है।
Q1: 4 अक्षीय पदनाम का व्यवहार में क्या अर्थ है?
इसका मतलब है कि यह मॉड्यूल एक साथ चार मशीन अक्षों के लिए सर्वो संचार को नियंत्रित करता है। एक विशिष्ट 0i-C मशीनिंग केंद्र पर ये चार अक्ष X, Y, Z,और एक चौथी अक्ष (जैसे चौथी रैखिक या घूर्णी अक्ष)मॉड्यूल एक साथ सभी चारों के लिए अक्ष कमांड वितरण और स्थिति प्रतिक्रिया प्रसंस्करण को संभालता है।A20B-8200 श्रृंखला का एक अलग अक्ष संख्या संस्करण सीएनसी अक्ष विन्यास परिवर्तन के बिना एक विकल्प नहीं है.
प्रश्न 2: कौन से लक्षण इस मॉड्यूल की विफलता का संकेत देते हैं?
सर्वो या एफएसएसबी संचार अलार्म जो कई अक्षों को एक साथ प्रभावित करते हैं विशेष रूप से इस मॉड्यूल के माध्यम से मार्ग बनाने वाली सभी चार अक्ष विशेषता विफलता पैटर्न है।यदि एक अक्ष दोष है जबकि अन्य सामान्य रहते हैं, दोष विशिष्ट अक्ष के एम्पलीफायर, मोटर या एन्कोडर केबल में अधिक संभावना है। बिना वायरिंग दोष के पावर-अप पर एक साथ सभी चार अक्षों का नुकसान, सर्वो कंट्रोल मॉड्यूल की ओर इशारा करता है।
प्रश्न 3: क्या A20B-8200-0360 को बदलने के लिए सीएनसी पैरामीटर में बदलाव की आवश्यकता है?
मिलान फर्मवेयर के साथ एक समान के लिए समान 4-अक्ष प्रतिस्थापन के लिए,कोई धुरी पैरामीटर परिवर्तन आम तौर पर आवश्यक हैं ️ servo पैरामीटर और मोटर प्रकार सेटिंग्स सीएनसी के SRAM स्मृति में संग्रहीत कर रहे हैं और मॉड्यूल स्वैप से प्रभावित नहीं कर रहे हैं. यदि प्रतिस्थापन में एक अलग फर्मवेयर संशोधन है, तो अतिरिक्त कमीशन चरणों की आवश्यकता हो सकती है. स्थापना से पहले आपूर्तिकर्ता के साथ फर्मवेयर संगतता की जांच करें.
प्रश्न 4: क्या A20B-8200 वेरिएंट अलग-अलग अक्ष संख्याओं के साथ विकल्प के रूप में इस्तेमाल किए जा सकते हैं?
नहीं. A20B-8200 परिवार में विभिन्न 0i-C कॉन्फ़िगरेशन के लिए विभिन्न अक्ष क्षमताओं के साथ सर्वो नियंत्रण मॉड्यूल शामिल हैं।एक अलग अक्ष संख्या के साथ एक मॉड्यूल की जगह नियंत्रण की अक्ष रूटिंग को बदलता है और सीएनसी अक्ष पैरामीटर पुनर्गठन की आवश्यकता होती हैहमेशा 4-अक्ष विनिर्देश से मेल खाएं और पूर्ण भाग संख्या A20B-8200-0360 की पुष्टि करें।
प्रश्न 5: A20B-8200-0360 का स्रोत कहां से आता है?
FANUC 0i-C सीएनसी के बाद के बाजार के माध्यम से 0i-C सर्वो मॉड्यूल विशेषज्ञों और FANUC सीएनसी पार्ट्स डीलरों के माध्यम से।पूर्ण भाग संख्या की पुष्टि करें और आपूर्तिकर्ता से मशीन में विशिष्ट 0i-C संशोधन के साथ फर्मवेयर संगतता सत्यापित करने के लिए पूछेंस्थापना के दौरान ईएसडी-सुरक्षित हैंडलिंग की आवश्यकता होती है।
