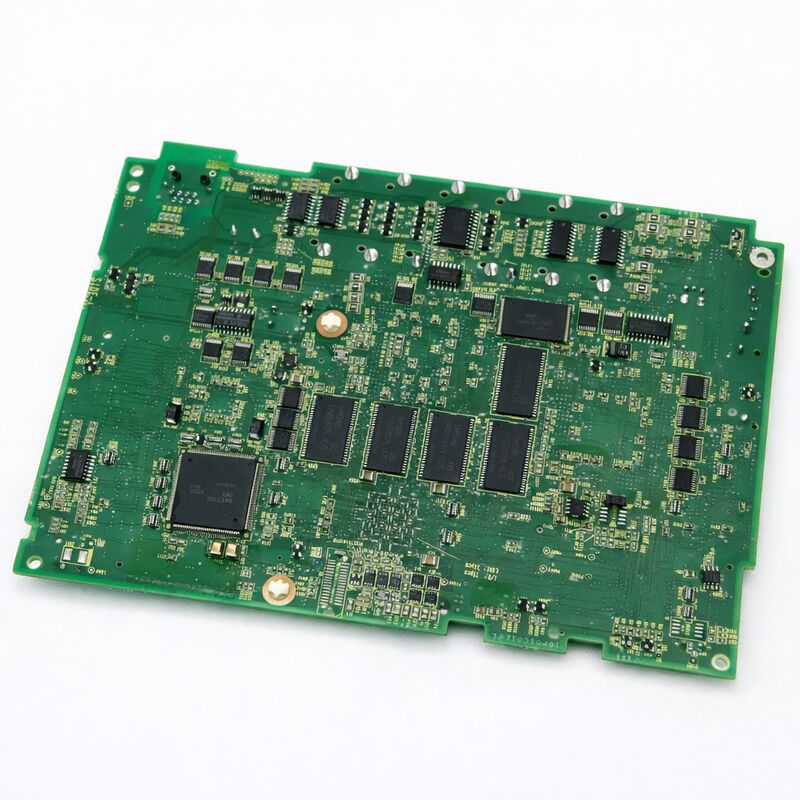

A20B-8200-0541 Fanuc PCB बोर्ड A20B82000541 A2OB-82OO-O54I
  • A20B-8200-0541 Fanuc PCB बोर्ड A20B82000541 A2OB-82OO-O54I
A20B-8200-0541 Fanuc PCB बोर्ड A20B82000541 A2OB-82OO-O54I

A20B-8200-0541 Fanuc PCB बोर्ड A20B82000541 A2OB-82OO-O54I

उत्पत्ति के प्लेस जापान
ब्रांड नाम FANUC
प्रमाणन CE ROHS
मॉडल संख्या ए20बी-8200-0541
उत्पाद विवरण
स्थिति:
नया / इस्तेमाल किया
मद संख्या।:
ए20बी-8200-0541
मूल:
जापान
प्रमाणपत्र:
सीई
प्रमुखता देना:

ए20बी फैनुक पीसीबी बोर्ड

,

a20b सीएनसी सर्किट बोर्ड

,

पीसीबी सीएनसी सर्किट बोर्ड

भुगतान और शिपिंग शर्तें
न्यूनतम आदेश मात्रा
1 टुकड़ा
पैकेजिंग विवरण
मूल पैकिंग
प्रसव के समय
0-3 दिन
भुगतान शर्तें
टी/टी, पेपैल, वेस्टर्न यूनियन
आपूर्ति की क्षमता
100 पीसी / दिन
उत्पाद वर्णन
A20B-8200-0541 Fanuc PCB बोर्ड A20B82000541 A2OB-82OO-O54I
FANUC A20B-8200-0541
0i-TD / 0i-MD सीएनसी नियंत्रकों के लिए केंद्रीय नियंत्रण बोर्ड, A20B-8200 श्रृंखला, जापान मूल
अवलोकन
दFANUC A20B-8200-0541सीरीज 0i-D सीएनसी नियंत्रकों के लिए ए1 पीढ़ी का मुख्य बोर्ड है।0i-D FANUC की मुख्यधारा की मध्य-स्तरीय सीएनसी प्रणाली है जो उत्पादन मशीन उपकरण के लिए डिज़ाइन की गई है जिसमें वैश्विक स्थापित सीएनसी आधार का सबसे बड़ा खंड शामिल हैइसमें दो या तीन धुरी वाले टर्न, तीन या चार धुरी वाले मशीनिंग सेंटर, कॉम्पैक्ट टर्न मिल सेंटर और स्टैंडअलोन ग्राइंडर शामिल हैं।
A1 पदनाम 0i-D मुख्य बोर्ड की मूल हार्डवेयर पीढ़ी का प्रतिनिधित्व करता है। FANUC ने बाद में A3 और A5 हार्डवेयर संशोधन पेश किए क्योंकि घटक सुधार उपलब्ध हो गए।सॉफ्टवेयर के दृष्टिकोण से, सभी हार्डवेयर संशोधन एक ही 0i-D सॉफ्टवेयर चलाते हैं और समान सीएनसी व्यवहार का उत्पादन करते हैं।A1 बोर्ड मूल रूप से A1 हार्डवेयर से लैस मशीनों के लिए उपयुक्त विकल्प है.
प्रमुख विनिर्देश
संगत सीएनसी FANUC श्रृंखला 0i-D (0i-MD, 0i-TD)
हार्डवेयर संशोधन A1
सर्वो इंटरफेस एफएसएसबी (फाइबर ऑप्टिक सीरियल सर्वो बस)
स्पिंडल इंटरफ़ेस सीरियल स्पिंडल (JA7x)
नेटवर्क एम्बेडेड ईथरनेट
आई/ओ बस I/O लिंक
प्लग-इन मॉड्यूल अक्ष कार्ड, FROM/SRAM, विकल्प कार्ड
एसआरएएम बैकअप आवश्यक है हाँ ️ प्रतिस्थापन से पहले
स्थिति उपलब्ध ️ पुनर्निर्मित, परीक्षण किया गया
उत्पत्ति जापान
0i-D आर्किटेक्चर ️ मुख्य बोर्ड क्या प्रबंध करता है
0i-D एक एकीकृत बोर्ड वास्तुकला का उपयोग करता है जो एक ही मुख्य बोर्ड पर लगभग सभी नियंत्रण कार्यों को समेकित करता है,FANUC की पिछली पीढ़ियों के विपरीत जो बड़े रैक में कई बोर्डों पर कार्यों को वितरित करते थे.
  • एफएसएसबी सर्वो संचारःमुख्य बोर्ड का ऑप्टिकल एफएसएसबी सर्किट उच्च गति फाइबर ऑप्टिक सीरियल लिंक के माध्यम से सभी सर्वो एम्पलीफायरों के साथ संचार करता है, जो स्थिति कमांड, वेग कमांड,और प्रत्येक सर्वो अक्ष के लिए प्रतिक्रिया डेटा एक साथ.
  • सीरियल स्पिंडल इंटरफेसःस्पिंडल एम्पलीफायर एक सीरियल स्पिंडल लिंक (JA7A कनेक्टर) के माध्यम से मुख्य बोर्ड के साथ संचार करता है, गति कमांड, स्पिंडल अभिविन्यास अनुरोध और फीडबैक डेटा प्रसारित करता है।
  • एम्बेडेड ईथरनेटःएकीकृत ईथरनेट पोर्ट अलग संचार कार्ड की आवश्यकता के बिना डीएनसी संचालन, एमटीसी कनेक्ट कनेक्टिविटी और सीएनसी वेब सर्वर कार्यों का समर्थन करता है।
  • I/O लिंक:I/O लिंक सीरियल बस के माध्यम से सीमा स्विच, टूल सेटर्स, डोर इंटरलॉक सिग्नल और शीतलक नियंत्रण सहित मशीन टूल I/O का प्रबंधन करता है।
प्रतिस्थापन प्रक्रिया ️ प्रमुख कदम
  1. एसआरएएम बैकअपःबोर्ड हटाने से पहले, सीएनसी बूट स्क्रीन, कैप्चर पैरामीटर, पीएमसी सीढ़ी कार्यक्रम, उपकरण ऑफसेट डेटा, कार्य समन्वय प्रणाली और संग्रहीत भाग कार्यक्रमों के माध्यम से सभी एसआरएएम डेटा का बैकअप लें।
  2. मॉड्यूल सूचीःमूल बोर्ड पर स्थापित सभी प्लग-इन मॉड्यूल (अक्ष नियंत्रण कार्ड, FROM/SRAM मॉड्यूल, वैकल्पिक मॉड्यूल) को प्रतिस्थापन बोर्ड में स्थानांतरित करने के लिए दस्तावेज करें।
  3. भौतिक स्वैप:बिजली बंद करो, संधारित्र डिस्चार्ज की प्रतीक्षा करें, खुद को जमीन, मूल बोर्ड से मॉड्यूल निकालें, उन्हें प्रतिस्थापन बोर्ड पर स्थापित करें, फिर प्रतिस्थापन बोर्ड स्थापित करें।
  4. SRAM पुनर्स्थापित करेंःबूट मोड में पावर अप करें और मेमोरी कार्ड या पीसी से एसआरएएम बैकअप लोड करें, सफल डेटा लोड की पुष्टि करें.
  5. कार्यात्मक सत्यापन:सामान्य संचालन के लिए बिजली और सभी अक्षों का जवाब, धुरी की तत्परता, पीएमसी निष्पादन, और सही आई / ओ राज्यों की पुष्टि करें।
अक्सर पूछे जाने वाले प्रश्न
प्रश्न 1: A20B-8200-0541 को बदलने के बाद, सीएनसी स्टार्टअप पर "900 श्रृंखला" सिस्टम अलार्म दिखाता है। इसका क्या अर्थ है?
900-सीरीज़ के सिस्टम अलार्म आम तौर पर मुख्य बोर्ड की प्रतिस्थापन के बाद हार्डवेयर कॉन्फ़िगरेशन त्रुटियों को इंगित करते हैं।जाँच करें कि प्लग-इन मॉड्यूल पूरी तरह से बैठे हैं और बूट मोड से फिर से SRAM बहाल प्रक्रिया का प्रयास करेंयदि अलार्म जारी रहता है, तो FANUC सीरीज 0i-D मेंटेनेंस मैनुअल (B-64305EN) में विशिष्ट अलार्म नंबर देखें।
प्रश्न 2: क्या A20B-8200-0541 (A1 संशोधन) को बाद के A3 या A5 संशोधन मुख्य बोर्ड से बदला जा सकता है?
बाद के हार्डवेयर संशोधन (A3 के लिए A20B-8200-0847, A5 के लिए A20B-8200-0849) 0i-D मशीनों में A1 बोर्ड के लिए कार्यात्मक रूप से संगत प्रतिस्थापन हैं।एसआरएएम डेटा बैकअप और पुनर्स्थापना प्रक्रिया समान बनी हुई है. विशिष्ट संशोधन और मशीन नियंत्रण इकाई/सॉफ्टवेयर संस्करण के संबंध में अपने भाग आपूर्तिकर्ता के साथ संगतता की पुष्टि करें।
Q3: 0i-D मशीन मुख्य बोर्ड को बदलने के तुरंत बाद "FSSB अलार्म" दिखाता है। सभी सर्वो एम्पलीफायर चालू हैं। क्या जाँच की जानी चाहिए?
बोर्ड के प्रतिस्थापन के बाद FSSB अलार्म आम तौर पर FSSB ऑप्टिकल फाइबर कनेक्शनों के डिस्कनेक्ट या दूषित होने का संकेत देते हैं।मुख्य बोर्ड (COP10A कनेक्टर) और एम्पलीफायर दोनों छोरों पर प्रत्येक FSSB फाइबर कनेक्शन की जांच करें, पूर्ण सम्मिलन और उचित लटकन सुनिश्चित करता है। यदि प्रदूषण दिखाई देता है तो स्वच्छ फाइबर सूखे लुगदी मुक्त कपड़े के साथ समाप्त होता है।
Q4: यह एक 0i-TD (टर्निंग) मशीन है. क्या A20B-8200-0541 0i-TD और 0i-MD दोनों विन्यासों के लिए काम करता है?
A20B-8200-0541 मुख्य बोर्ड हार्डवेयर 0i-TD और 0i-MD दोनों विन्यासों के लिए आम है.कार्यात्मक अंतर FROM मॉड्यूल में संग्रहीत सीएनसी नियंत्रण सॉफ्टवेयर और SRAM में पैरामीटर सेटिंग्स में निहित हैसुनिश्चित करें कि FROM/SRAM मॉड्यूल आपके अनुप्रयोग के लिए सही कॉन्फ़िगरेशन सॉफ़्टवेयर रखता है।
Q5: एक विशिष्ट 0i-D मशीन के लिए पूर्ण SRAM बैकअप और पुनर्स्थापना प्रक्रिया में कितना समय लगता है?
मध्यम आकार के पीएमसी और कई संग्रहीत कार्यक्रमों वाली विशिष्ट उत्पादन मशीनों के लिए, बैकअप ऑपरेशन में 3-10 मिनट लगते हैं और पुनर्स्थापना ऑपरेशन में समान समय लगता है।डेटा सत्यापन 5-15 मिनट जोड़ता हैज्ञात-अच्छे मेमोरी कार्ड का उपयोग करने वाले तैयार तकनीशियनों के लिए कुल बैकअप/रीस्टोर समय आमतौर पर 20-40 मिनट के बीच होता है।
