| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | A20B-8200-0721 |

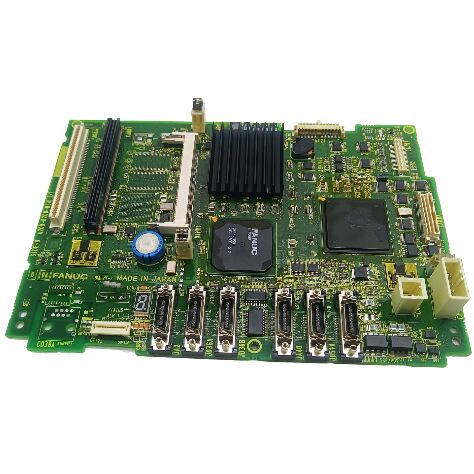

यह A20B-8200-0721 एक मुख्य A2 कंट्रोल पीसीबी है जिसका उपयोग FANUC सीरीज 32i मॉडल B बेसिक सिस्टम में किया जाता है। इसे एलसीडी पैनल के पीछे का कोर बोर्ड बताया गया है और इसका उपयोग इसके अपने प्रोसेसर, एक FROM/SRAM कार्ड और एक प्लग-इन FSSB/ग्राफिक्स डुअल-फंक्शन बोर्ड के साथ किया जाता है।
यह इसे डिस्प्ले-ओनली, I/O-ओनली, या एम्पलीफायर-ओनली लेयर के बजाय सीएनसी के प्लेटफॉर्म-लेवल कंट्रोल सेक्शन में रखता है।
इंजीनियरिंग और रखरखाव के दृष्टिकोण से, इस बोर्ड को एक साधारण सर्किट-बोर्ड स्पेयर के बजाय एक केंद्रीय नियंत्रण प्लेटफॉर्म बोर्ड के रूप में माना जाना चाहिए।
यह मशीन के कोर कंट्रोल आर्किटेक्चर का हिस्सा है और इसके चारों ओर लगे कई मॉड्यूल के साथ मिलकर काम करता है।
इस वजह से, प्रतिस्थापन कार्य को केवल परिवार की समानता के बजाय सटीक बोर्ड-कोड निरंतरता और स्थापित बोर्ड स्टैक पर ध्यान केंद्रित करना चाहिए।
लिस्टिंग इस बोर्ड को A02B-0328-B50x से शुरू होने वाले कंट्रोल असेंबली से भी जोड़ती है, जो फील्ड सर्विस में बोर्ड के आसपास व्यापक कंट्रोल पैकेज की पहचान करने में उपयोगी है। व्यवहार में, इस तरह का क्रॉस-रेफरेंस किसी भी प्रतिस्थापन निर्णय लेने से पहले यह पुष्टि करने में मदद करता है कि बोर्ड 32i-B बेसिक सिस्टम से संबंधित है।
| पैरामीटर | मान |
|---|---|
| भाग संख्या | A20B-8200-0721 |
| निर्माता | FANUC |
| उत्पाद प्रकार | मुख्य A2 पीसीबी / मुख्य नियंत्रण बोर्ड |
| उत्पाद श्रृंखला | A20B-8200 |
| नियंत्रण संदर्भ | सीरीज 32i मॉडल B बेसिक |
| स्थापित स्थिति | एलसीडी पैनल के पीछे |
| संबंधित बोर्ड स्टैक | समर्पित प्रोसेसर, FROM/SRAM कार्ड, प्लग-इन FSSB/ग्राफिक्स डुअल-फंक्शन बोर्ड |
| संबंधित नियंत्रण असेंबली संदर्भ | A02B-0328-B50x |
| अतिरिक्त बाजार लिस्टिंग देखी गई | कुछ स्टॉक चैनलों में I/O बोर्ड वर्गीकरण |
यह बोर्ड स्थापित FANUC 32i मॉडल B बेसिक सीएनसी सिस्टम के लिए उपयुक्त है जहाँ मौजूदा नियंत्रण पहले से ही A20B-8200-0721 मुख्य A2 बोर्ड स्थिति का उपयोग करता है।
यह विशेष रूप से नियंत्रण बहाली, मुख्य-बोर्ड प्रतिस्थापन, और उच्च-स्तरीय सेवा कार्यों में प्रासंगिक है जहाँ मूल नियंत्रण मंच अपरिवर्तित रहना चाहिए।
यह उन मामलों में एक व्यावहारिक सेवा भाग भी है जहाँ पूरा नियंत्रण काफी हद तक बरकरार रहता है लेकिन मुख्य A2 बोर्ड विफल हो गया है या अस्थिर हो गया है।
चूंकि यह एलसीडी के पीछे स्थित है और कई फिटेड मॉड्यूल के साथ काम करता है, इसलिए इसे स्टैंड-अलोन जेनेरिक पीसीबी के बजाय एक कंट्रोल-कोर असेंबली बोर्ड के रूप में देखना अधिक उपयुक्त है।
चयन करते समय A20B-8200-0721, पहले स्थापित हार्डवेयर पर सीधे बोर्ड की मार्किंग की पुष्टि करें और फिर सत्यापित करें कि मशीन वास्तव में 32i मॉडल B बेसिक कॉन्फ़िगरेशन है।
उच्च-स्तरीय FANUC नियंत्रणों पर, वह अंतर मायने रखता है क्योंकि आस-पास के मुख्य-बोर्ड परिवार समान नाम साझा कर सकते हैं लेकिन विभिन्न नियंत्रक पीढ़ियों या फिटेड-बोर्ड संरचनाओं की सेवा कर सकते हैं।
अगला, इसके चारों ओर बोर्ड स्टैक की पुष्टि करें।
इस मॉडल का उपयोग एक समर्पित प्रोसेसर, FROM/SRAM कार्ड, और FSSB/ग्राफिक्स डुअल-फंक्शन बोर्ड के साथ किया जाता है, इसलिए प्रतिस्थापन योजना में पीसीबी को अलग से देखने के बजाय पूर्ण फिटेड कंट्रोल व्यवस्था पर विचार किया जाना चाहिए।
यह इस बोर्ड को एक साधारण सिंगल-फंक्शन स्पेयर के बजाय एक कंट्रोल असेंबली के अंदर एक प्लेटफॉर्म बोर्ड की तरह बनाता है।
अंत में, जहां उपलब्ध हो, व्यापक नियंत्रण असेंबली संदर्भ का उपयोग करें। A02B-0328-B50x असेंबली से लिंक एक उपयोगी चयन सुराग है जब यह जांचा जाता है कि बोर्ड मशीन में पहले से मौजूद समान अंतर्निहित नियंत्रण पैकेज से संबंधित है या नहीं।
ऑर्डर करने से पहले, स्थापित बोर्ड कोड सत्यापित करें, नियंत्रण परिवार की पुष्टि करें, और मुख्य A2 बोर्ड के चारों ओर फिटेड बोर्ड स्टैक का दस्तावेजीकरण करें।
व्यवहार में, इसका मतलब है कि यूनिट के साथ पहले से उपयोग किए जा रहे प्रोसेसर मॉड्यूल, FROM/SRAM कार्ड और FSSB/ग्राफिक्स बोर्ड की पहचान करना।
यह मूल नियंत्रण आर्किटेक्चर को संरक्षित करने का सबसे सुरक्षित तरीका है।
यदि विफलता स्पष्ट रूप से क्षतिग्रस्त बोर्ड पर नहीं बल्कि पूरे नियंत्रण में हो रही है, तो यह भी जांचना उचित है कि क्या समस्या वास्तव में A2 मुख्य बोर्ड पर है या किसी साथी फिटेड मॉड्यूल पर।
चूंकि यह बोर्ड एक बड़े बोर्ड सेट के केंद्र में स्थित है, इसलिए आस-पास के मॉड्यूल की जांच किए बिना इसे बदलने से मूल दोष पथ अनसुलझा रह सकता है।
Q1: A20B-8200-0721 किस प्रकार का बोर्ड है?
यह FANUC 32i मॉडल B बेसिक नियंत्रणों के लिए एक मुख्य A2 पीसीबी है। व्यावहारिक रूप से, यह सीएनसी के कंट्रोल-कोर सेक्शन से संबंधित है और एक परिधीय डिस्प्ले या संचार कार्ड के बजाय प्राथमिक नियंत्रक संरचना के हिस्से के रूप में काम करता है।
Q2: विवरण में "मुख्य A2" क्यों महत्वपूर्ण है?
क्योंकि यह नियंत्रण के अंदर बोर्ड की भूमिका और उसके पदानुक्रम दोनों की पहचान करता है। मुख्य A2 नामक बोर्ड एक द्वितीयक ऐड-ऑन नहीं है।
यह मुख्य नियंत्रण संरचना में एक कोर बोर्ड है, और यही कारण है कि सटीक मिलान यहां एक छोटे विकल्प कार्ड की तुलना में अधिक मायने रखता है।
Q3: क्या यह बोर्ड स्वयं संचालित होता है?
नहीं। लिस्टिंग इसे अपने स्वयं के प्रोसेसर, एक FROM/SRAM कार्ड और एक प्लग-इन FSSB/ग्राफिक्स बोर्ड के साथ काम करने के रूप में वर्णित करती हैं।
इसका मतलब है कि बोर्ड के आसपास का स्थापित वातावरण चयन और प्रतिस्थापन तर्क का हिस्सा है।
Q4: इस बोर्ड पर सटीक मॉडल मिलान इतना महत्वपूर्ण क्यों है?
क्योंकि यह एक कंट्रोल-प्लेटफ़ॉर्म बोर्ड है, न कि सिर्फ एक जेनेरिक सर्किट बोर्ड। यह नियंत्रक के हार्डवेयर संरचना के केंद्र में स्थित है, और इसे गलत मिलान करने से बोर्ड स्टैक, फिटेड मॉड्यूल और इसके आसपास के व्यापक नियंत्रण पैकेज पर असर पड़ सकता है।
Q5: खरीदने से पहले क्या जांचना चाहिए?
बोर्ड लेबल की जांच करें, पुष्टि करें कि मशीन एक 32i मॉडल B बेसिक सिस्टम है, स्थापित बोर्ड स्टैक को सत्यापित करें, और यदि उपलब्ध हो तो नियंत्रण असेंबली संदर्भ की तुलना करें।
ये जांचें केवल भाग-परिवार का अनुमान लगाने की तुलना में बेमेल जोखिम को कम करने में अधिक काम करती हैं।
