A20B-8200-0843 Fanuc पीसीबी बोर्ड A20B82000843 A2OB-82OO-O843

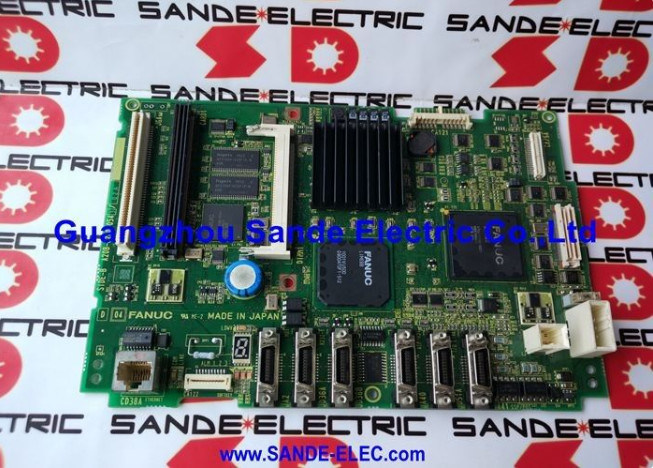

FANUC A20B-8200-0843

0i-D नियंत्रक का मूल

A20B-8200-0843 FANUC के 0i-Model D CNC के लिए मुख्य पीसीबी का A3U संस्करण है, जो 0i-D नियंत्रण प्रणाली के केंद्र में बोर्ड है जो इसकी प्रसंस्करण क्षमता, PMC विनिर्देश,विशेषता सेटFANUC के मॉड्यूलर सीएनसी आर्किटेक्चर में, मुख्य पीसीबी प्लेटफॉर्म बोर्ड है: यह निर्धारित करता है कि कौन से परिधीय बोर्ड, मेमोरी मॉड्यूल,और संचार विकल्प उस नियंत्रक विन्यास में संयुक्त किया जा सकता है.

A3U पदनाम 0i-D मुख्य बोर्ड परिवार के भीतर एक विशिष्ट हार्डवेयर संशोधन और सुविधा निर्माण की पहचान करता है। FANUC का 0i-Model D प्लेटफ़ॉर्म कई सीएनसी वेरिएंट को कवर करता है ?? 0i-TD (टर्निंग),0i-MD (मशीनरी केंद्र), और 0i-Mate-D ¢ और प्रत्येक अपने अक्ष संख्या, PMC विनिर्देश और उपलब्ध विकल्प स्लॉट के अनुरूप एक विशिष्ट मुख्य बोर्ड संस्करण का उपयोग कर सकते हैं।

इस बोर्ड से जुड़े PMC और 0043B हार्डवेयर आईडी प्रतिस्थापन योजना के दौरान क्रॉस-रेफरेंसिंग करते समय विशिष्ट कॉन्फ़िगरेशन की पुष्टि करने में मदद करते हैं।

USB क्षमता इस बोर्ड पर एक सुविधा के रूप में सेवा सूची में उल्लेख किया गया है जो 0i-D प्रणालियों में प्रोग्राम हस्तांतरण, डेटा बैकअप और फील्ड फर्मवेयर अपडेट के लिए प्रासंगिक है।

प्रमुख विनिर्देश

प्रतिस्थापन स्थापित करने से पहले फर्मवेयर की पुष्टि करें

निष्क्रिय इंटरफेस बोर्ड या बैकप्लेन पीसीबी के विपरीत, मुख्य पीसीबी स्थापित फर्मवेयर से निकटता से जुड़ा हुआ है। Service channels for A20B-8200-0843 note that firmware or series confirmation may be needed before fitting a replacement — a main board carrying different firmware than the installed CNC's configured version can produce axis parameter mismatches, PMC असंगतताएं, या विशेषता सेट मतभेद जो मशीन को ठीक से चलाने से पहले अतिरिक्त सेटअप की आवश्यकता होती है।

आदेश देने से पहलेः

• स्थापित बोर्ड के लेबल से A20B-8200-0843 और A3U संशोधन की पुष्टि करें
• सीएनसी के सिस्टम सूचना स्क्रीन से फर्मवेयर संस्करण (सिस्टम कुंजी, एमडीआई पैनल) को नोट करें
• पुष्टि करें कि मशीन 0i-TD या 0i-MD है और PMC विनिर्देश 40B0 से मेल खाता है

मुख्य पीसीबी स्वयं सीएनसी मापदंडों को संग्रहीत नहीं करता है ∙ वे एसआरएएम/एफआरओएम मेमोरी मॉड्यूल में रहते हैं।एक समान के लिए एक ही मुख्य बोर्ड प्रतिस्थापन पैरामीटर पुनः प्रविष्टि की आवश्यकता नहीं है अगर स्मृति मॉड्यूल बरकरार हैं और अवरुद्धबूट स्क्रीन पर फर्मवेयर लोड करने की आवश्यकता हो सकती है यदि प्रतिस्थापन बोर्ड एक अलग सॉफ्टवेयर संस्करण ले जाता है

अक्सर पूछे जाने वाले प्रश्न

Q1: A20B-8200-0843 क्या है और A3U का क्या अर्थ है?

यह FANUC के 0i-Model D CNC के लिए मुख्य पीसीबी है, जो 0i-TD (टर्निंग) और 0i-MD (मशीनिंग सेंटर) प्रणालियों के लिए मुख्य नियंत्रण बोर्ड है।A3U 0i-D परिवार के भीतर इस मुख्य बोर्ड संस्करण के विशिष्ट हार्डवेयर संशोधन और सुविधा निर्माण की पहचान करता हैयह नाम महत्वपूर्ण है क्योंकि विभिन्न A3x वेरिएंट अलग-अलग 0i-D कॉन्फ़िगरेशन की सेवा करते हैं और विनिमेय नहीं हैं।

Q2: क्या मुख्य पीसीबी को बदलने के लिए सीएनसी पैरामीटर को फिर से दर्ज करने की आवश्यकता होती है?

यदि SRAM और FROM मेमोरी मॉड्यूल को बरकरार रखा जाता है तो एक समान के लिए प्रतिस्थापन के लिए नहीं। सीएनसी मापदंड, उपकरण ऑफसेट और कार्यक्रम मेमोरी मॉड्यूल में संग्रहीत होते हैं, मुख्य पीसीबी में नहीं। हालांकि,यदि प्रतिस्थापन बोर्ड पर स्थापित नियंत्रण से अलग फर्मवेयर संस्करण है, फर्मवेयर लोड करने के लिए आवश्यक हो सकता है के माध्यम से बूट स्क्रीन सामान्य संचालन से पहले.

Q3: 40B0 PMC और 0043B पहचानकर्ता क्या हैं?

40B0 इस मुख्य बोर्ड में निर्मित PMC (प्रोग्राम करने योग्य मशीन नियंत्रक) विनिर्देश की पहचान करता है, PMC सीढ़ी निष्पादन क्षमता, चरण संख्या और I/O पते की सीमा।0043B हार्डवेयर आईडी है जो इस विशिष्ट बोर्ड निर्माण को अलग करता हैये विवरण सही प्रतिस्थापन का क्रॉस-रेफरेंस करने में मदद करते हैं जब कई A20B-8200 वेरिएंट मौजूद होते हैं और बोर्ड लेबल को पढ़ना मुश्किल होता है।

Q4: क्या A20B-8200-0843 0i-MF (नई 0i पीढ़ी) प्रणाली में काम कर सकता है?

A20B-8200-0843 को 0i-D प्लेटफॉर्म के लिए डिज़ाइन किया गया है। 0i-MF एक बाद की हार्डवेयर पीढ़ी है जो आमतौर पर एक अलग मुख्य बोर्ड श्रृंखला का उपयोग करती है।एक 0i-MF प्रणाली में 0i-D मुख्य पीसीबी को फिट करने के लिए फर्मवेयर और हार्डवेयर संगतता की पुष्टि की आवश्यकता होती है. क्रॉस-जनरेशन फिटिंग का प्रयास करने से पहले FANUC सेवा संसाधन से पुष्टि करें.

Q5: A20B-8200-0843 का स्रोत कहां से आता है?

FANUC 0i-D के बाद के बाजार के माध्यम से ¥ सीएनसी मुख्य बोर्ड विशेषज्ञों और विरासत FANUC सीएनसी भागों के डीलरों।A3U नामकरण की पुष्टि करें और खरीद से पहले प्रतिस्थापन बोर्ड पर लोड फर्मवेयर संस्करण पर जानकारी का अनुरोध करेंकुछ आपूर्तिकर्ताओं के पास कोर एक्सचेंज प्रोग्राम उपलब्ध हो सकते हैं, जो वापस किए गए असफल बोर्ड के लिए क्रेडिट की अनुमति देते हैं।
