| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | ए20बी-8200-0848 |
FANUC सीरीज 0i-D प्लेटफॉर्म में कई मुख्य पीसीबी वेरिएंट का उपयोग किया जाता है, जिनमें से प्रत्येक को एक प्रकार के पदनाम से पहचाना जाता है। 0i-D के लिए A20B-8200 श्रृंखला के भीतरः
A20B-8200-0847:प्रकार A3 मुख्य पीसीबी ′′ 0i-D प्रणालियों के लिए मानक विन्यास मुख्य बोर्ड (इस श्रृंखला में कहीं और वर्णित) ।

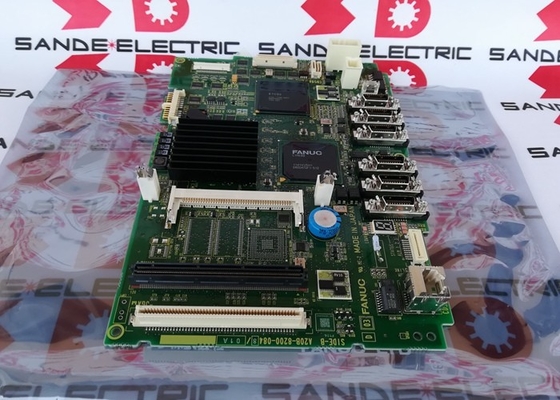

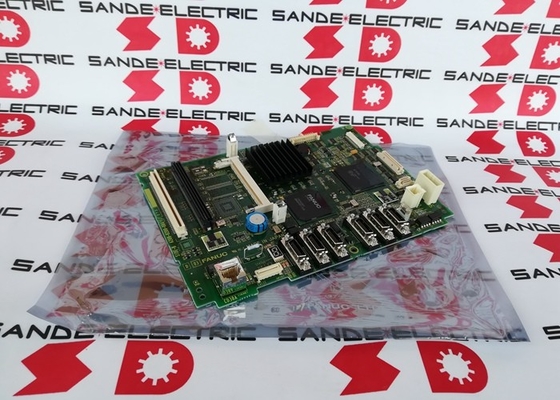

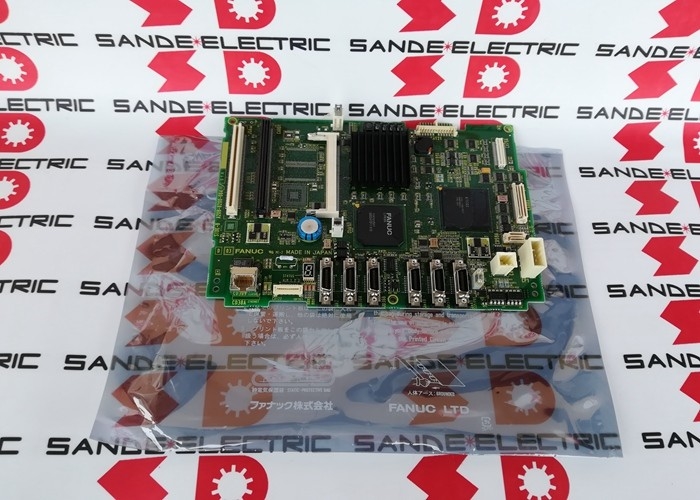

A20B-8200-0848 (यह बोर्ड):टाइप ए5यू मुख्य पीसीबी एक ही 0i-डी प्लेटफॉर्म में उच्च विनिर्देश संस्करण। "ए5यू" 0i-डी हार्डवेयर पीढ़ी के भीतर ए 3 प्रकार के ऊपर इस बोर्ड को स्थान देता है।
"A5U" पदनाम A3 प्रकार की तुलना में एक विशिष्ट हार्डवेयर विन्यास को दर्शाता है, अतिरिक्त भरा हुआ कनेक्टर, विस्तारित विकल्प आवास, या अद्यतन घटक विनिर्देश।दोनों सीरीज 0i-D की सेवा करते हैं, लेकिन A5U अधिक पूर्ण-विशेषताओं वाले 0i-D कॉन्फ़िगरेशन के लिए अतिरिक्त क्षमताओं या कनेक्टिविटी प्रदान करता है।
| पैरामीटर | मूल्य |
|---|---|
| प्रकार | A5U |
| सीएनसी प्रणाली | सीरीज 0i-D |
| बोर्ड का प्रकार | मुख्य CPU मदरबोर्ड |
| श्रृंखला | A20B-8200 |
A20B-8200-0848 0i-D सीएनसी प्रणाली के लिए केंद्रीय एकीकरण बोर्ड के रूप में कार्य करता है। सभी कार्यात्मक मॉड्यूल इस बोर्ड से या उसके माध्यम से कनेक्ट होते हैंः
सीपीयू मॉड्यूल इंटरफ़ेसः0i-D CPU प्रोसेसर कार्ड मुख्य बोर्ड में प्लग करता है। CPU कार्ड प्रोसेसिंग इंजन प्रदान करता है; मुख्य बोर्ड बस रीढ़ प्रदान करता है जो CPU को शेष सिस्टम से जोड़ता है।
मेमोरी मॉड्यूल इंटरफेस:FROM मॉड्यूल (सीएनसी सिस्टम सॉफ्टवेयर) और SRAM मॉड्यूल (पैरामीटर और कार्यक्रम) मुख्य बोर्ड पर परिभाषित पदों पर कनेक्ट होते हैं।
सर्वो इंटरफेस:एफएसएसबी सर्वो संचार मुख्य बोर्ड से अल्फा-आई सर्वो ड्राइव, कमांडिंग पोजीशन और सभी नियंत्रित अक्षों के लिए फीडबैक प्राप्त करने से जुड़ा होता है।
I/O लिंक:I/O लिंक बस मुख्य बोर्ड से उत्पन्न होती है, जो ऑपरेटर पैनल बोर्डों और मशीन I/O इकाइयों से पूरे मशीन विद्युत प्रणाली में जुड़ती है।
संचार इंटरफेस:एम्बेडेड ईथरनेट, सीरियल आरएस-232सी, और ए5यू संस्करण पर उपलब्ध अन्य संचार विकल्प 0i-डी को उत्पादन नेटवर्क, डीएनसी सिस्टम, और कारखाने डेटा संग्रह प्रणाली से कनेक्ट करने की अनुमति देते हैं।
0i-D CNC A5U मुख्य बोर्ड की विफलता:एक FANUC 0i-D मशीनिंग केंद्र या एक A5U मुख्य बोर्ड विन्यास के साथ टर्निंग केंद्र में सीएनसी स्तर की प्रणाली विफलताएं विकसित होती हैं। SRAM बैकअप के बाद, A20B-8200-0848 को प्रतिस्थापित किया जाता है।एसआरएएम डेटा बहाल किया जाता है और सीएनसी सामान्य संचालन में लौटता है.
0i-D नियंत्रण नवीनीकरण:विस्तारित सेवा घंटों के साथ एक 0i-D सीएनसी प्रणाली एक नियोजित मुख्य बोर्ड प्रतिस्थापन से गुजरती है। A20B-8200-0848 A5U प्रकार स्थापित बोर्ड लेबल से पहचाना जाता है और प्रतिस्थापन के लिए सोर्स किया जाता है।
प्रश्न 1: A20B-8200-0848 पर "A5U" प्रकार का पदनाम क्या है?
'A5U' FANUC 0i-D प्लेटफॉर्म के भीतर इस विशिष्ट मुख्य पीसीबी संस्करण के लिए हार्डवेयर प्रकार पहचानकर्ता है।FANUC मुख्य बोर्डों के विभिन्न विन्यासों को अलग करने के लिए इन पदनामों का उपयोग करता है ️ एक ही सीएनसी मॉडल मशीन के विकल्प विन्यास के आधार पर विभिन्न मुख्य बोर्ड प्रकारों का उपयोग कर सकता हैA5U प्रकार 0i-D मुख्य बोर्ड परिवार के भीतर A3 प्रकार (A20B-8200-0847) के ऊपर स्थित है।
प्रश्न 2: क्या A20B-8200-0848 (A5U) सीधे A20B-8200-0847 (A3) की जगह ले सकता है?
ये एक ही 0i-D प्लेटफॉर्म के भीतर विभिन्न प्रकार के पदनाम (A5U बनाम A3) हैं। प्रकारों के बीच प्रत्यक्ष प्रतिस्थापन की पुष्टि FANUC प्रलेखन से की जानी चाहिए।यदि मशीन का वायरिंग A3 प्रकार के कनेक्टर लेआउट के लिए डिज़ाइन किया गया था, अतिरिक्त भरा हुआ कनेक्टर के साथ एक A5U को फिट करने से नुकसान नहीं हो सकता है, लेकिन अतिरिक्त कनेक्टर अप्रयुक्त रहते हैं। सटीक प्रतिस्थापन के लिए, स्थापित प्रकार से मेल खाता है।
Q3: क्या A20B-8200-0848 को बदलने से पहले SRAM डेटा का बैकअप लिया जाना चाहिए?
हाँ. सभी सीएनसी मापदंडों, पीएमसी कार्यक्रम, भाग कार्यक्रम, और उपकरण डेटा मुख्य बोर्ड को बदलने से पहले बैकअप किया जाना चाहिए। A20B-8200-0848 को फिट करने के बाद, इन डेटा को बैकअप से पुनः लोड किया जाना चाहिए।बैकअप करने में विफलता के परिणामस्वरूप स्थायी डेटा हानि होती है.
Q4: A20B-8200-0848 के लिए "पूरी तरह से आबाद" विचार क्या है?
कुछ 0i-D मुख्य बोर्ड सभी वैकल्पिक कनेक्टरों और घटकों के साथ आपूर्ति की जाती है; अन्य बुनियादी विन्यास हैं। एक पूरी तरह से भरा बोर्ड में अधिक कनेक्टर और इंटरफ़ेस क्षमता होती है।यदि स्थापित A20B-8200-0848 पूरी तरह से भरा हुआ था (ईउदाहरण के लिए, ईथरनेट, अतिरिक्त I/O लिंक या संचार इंटरफेस के साथ), प्रतिस्थापन को इस विन्यास से मेल खाना चाहिए
Q5: A20B-8200-0848 0i-C मुख्य बोर्डों से कैसे भिन्न है?
0i-C पीढ़ी ने A20B-8100 श्रृंखला के मुख्य बोर्डों का उपयोग किया। 0i-D पीढ़ी ने A20B-8200 श्रृंखला के मुख्य बोर्डों का उपयोग किया।दोनों पीढ़ियों में अलग-अलग हार्डवेयर आर्किटेक्चर हैं ️ बोर्ड विनिमेय नहीं हैं0i-D (A20B-8200 श्रृंखला) ने 0i-C पीढ़ी की तुलना में अद्यतन प्रोसेसर आर्किटेक्चर, विस्तारित I/O कनेक्टिविटी और बेहतर सर्वो प्रदर्शन लाया।
