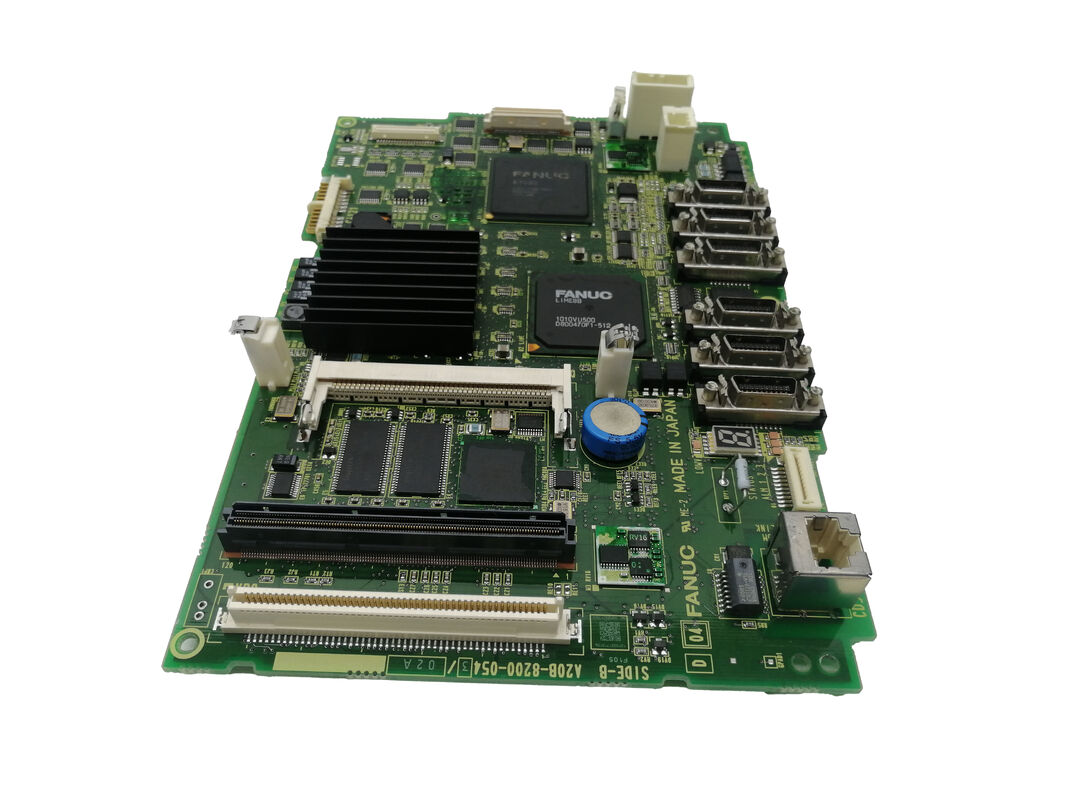

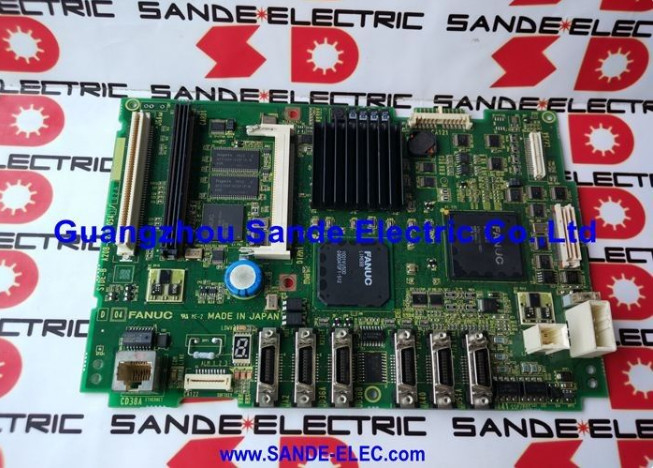

A20B-8200-0849 Fanuc पीसीबी बोर्ड A20B82000849 A2OB-82OO-O849

FANUC A20B-8200-0849 | सीरीज़ 0i-D मेन पीसीबी A5 — 0i-MD / 0i-TD सीएनसी कंट्रोलर के लिए नवीनतम हार्डवेयर संशोधन, A20B-8200 सीरीज़, जापान मूल

भाग संख्या: A20B-8200-0849

निर्माता: FANUC Corporation (जापान)

उत्पाद श्रेणी: पीसीबी — मेन सीपीयू बोर्ड (मदरबोर्ड)

सीरीज़: A20B-8200 — FANUC सीरीज़ 0i-D सीएनसी मेन कंट्रोल पीसीबी परिवार

अवलोकन

FANUC A20B-8200-0849, FANUC सीरीज़ 0i-D सीएनसी कंट्रोलर के लिए मेन बोर्ड का A5 हार्डवेयर संशोधन है। A20B-8200 मेन बोर्ड परिवार के भीतर, 0i-D पीढ़ी ने FANUC द्वारा घटक विनिर्देशों को अपडेट करने और उत्पाद के जीवनकाल में बोर्ड की विश्वसनीयता में सुधार करने के साथ क्रमिक हार्डवेयर संशोधन स्तरों से गुज़रा।A1 संशोधन (A20B-8200-0541) मूल था।A3 उसके बाद आया (A20B-8200-0847)। A5 (A20B-8200-0849) 0i-D मेन बोर्ड लाइन में सबसे वर्तमान संशोधन है, जो 0i-D सीएनसी सॉफ़्टवेयर के साथ पूर्ण कार्यात्मक संगतता बनाए रखते हुए नवीनतम घटक चयन को शामिल करता है।

0i-D FANUC का वॉल्यूम मेनस्ट्रीम सीएनसी है — 2000 और 2010 के दशक में प्रमुख मशीन टूल बिल्डरों द्वारा उत्पादित सैकड़ों हजारों खराद, मशीनिंग सेंटर, ग्राइंडर और मल्टी-फ़ंक्शन मशीन टूल के पीछे का नियंत्रक।

हर 0i-D मशीन, चाहे वह दो-एक्सिस खराद चलाती हो या चार-एक्सिस मशीनिंग सेंटर, सीएनसी सिस्टम सॉफ़्टवेयर को निष्पादित करने, FSSB के माध्यम से सर्वो एम्पलीफायरों के साथ संचार करने, सीरियल इंटरफ़ेस के माध्यम से स्पिंडल को नियंत्रित करने, I/O लिंक के माध्यम से मशीन I/O का प्रबंधन करने और ऑपरेटर पैनल डिस्प्ले को चलाने के लिए अपने मेन बोर्ड पर निर्भर करती है।

A5 बोर्ड पहले के A1 और A3 संशोधनों के समान ही इन सभी कार्यों को करता है।

मशीन के सॉफ़्टवेयर दृष्टिकोण से, हार्डवेयर संशोधनों के बीच कोई अंतर दिखाई नहीं देता है। रखरखाव इंजीनियर के लिए, A5 का महत्व व्यावहारिक है: 0i-D मशीन के लिए एक प्रतिस्थापन मेन बोर्ड की सोर्सिंग करते समय, A5 वर्तमान में उपलब्ध संशोधन है और किसी भी पहले के 0i-D मेन बोर्ड संशोधन के लिए उपयुक्त प्रतिस्थापन है।

मुख्य विनिर्देश

पैरामीटर

मान

A1 संशोधन (A20B-8200-0541):

मूल 0i-D मेन बोर्ड हार्डवेयर। इस नियंत्रक पीढ़ी के शुरुआती वर्षों के दौरान उत्पादित 0i-D मशीनों में पाया जाता है।

A3 संशोधन (A20B-8200-0847): दूसरी पीढ़ी का हार्डवेयर अपडेट। घटक परिवर्तनों ने थर्मल प्रदर्शन और दीर्घकालिक विश्वसनीयता में सुधार किया।

A5 संशोधन (A20B-8200-0849): वर्तमान हार्डवेयर पीढ़ी। 0i-D प्लेटफॉर्म के लिए FANUC के नवीनतम घटक चयन का प्रतिनिधित्व करता है। A5 सभी पहले के 0i-D मेन बोर्ड संशोधनों के लिए अनुशंसित प्रतिस्थापन है।

तीनों मामलों में, FROM मॉड्यूल में लोड किया गया सीएनसी सॉफ़्टवेयर समान है, और SRAM में मशीन पैरामीटर सीधे संगत हैं।A1 बोर्ड से मूल रूप से फिट की गई मशीन में स्थापित एक A5 बोर्ड, समान FROM/SRAM मॉड्यूल और मापदंडों के साथ, मशीन के नियंत्रण सॉफ़्टवेयर दृष्टिकोण से मूल हार्डवेयर की तरह ही व्यवहार करता है।

0i-D मेन बोर्ड क्या नियंत्रित करता है

मेन बोर्ड 0i-D नियंत्रक में सबसे महत्वपूर्ण एकल घटक है। यह प्रबंधित करता है:

FSSB सर्वो संचार।

सभी सर्वो एम्पलीफायर — चाहे X, Y, Z, या रोटरी एक्सल चला रहे हों — FSSB ऑप्टिकल फाइबर बस के माध्यम से मेन बोर्ड के साथ संचार करते हैं। स्थिति कमांड, वेग प्रतिक्रिया, और सर्वो अलार्म डेटा सभी इस लिंक पर यात्रा करते हैं।

मेन बोर्ड पर एक विफल FSSB सर्किट पावर-अप पर तत्काल एक्सल अलार्म कोड उत्पन्न करता है।सीरियल स्पिंडल।

स्पिंडल एम्पलीफायर (अल्फा i SPM या बीटा i SPM) सीरियल स्पिंडल इंटरफ़ेस (JA7A कनेक्टर) के माध्यम से गति कमांड और स्थिति डेटा प्राप्त करता है।

स्पिंडल ओरिएंटेशन, रिजिड टैपिंग सिंक्रोनाइज़ेशन, और Cs-एक्सिस नियंत्रण सभी इस लिंक पर निर्भर करते हैं।I/O लिंक।

मशीन I/O — लिमिट स्विच, डोर इंटरलॉक, टूल सेटर, कूलेंट कंट्रोल, पैलेट चेंजर — मेन बोर्ड पर JD51A पर समाप्त होने वाले I/O लिंक सीरियल बस के माध्यम से जुड़ता है।

I/O लिंक श्रृंखला मशीन के चारों ओर वितरित I/O मॉड्यूल तक फैली हुई है।एम्बेडेड ईथरनेट।

0i-D का अंतर्निहित ईथरनेट पोर्ट (DNC ऑपरेशन, MTConnect डेटा संग्रह, या FOCAS2 रिमोट मॉनिटरिंग के लिए) मेन बोर्ड पर एकीकृत है।

मानक ईथरनेट कनेक्टिविटी के लिए किसी अलग संचार विकल्प कार्ड की आवश्यकता नहीं है।ऑपरेटर पैनल और डिस्प्ले।

मेन बोर्ड MDI कीबोर्ड इंटरफ़ेस और CNC के डिस्प्ले आउटपुट को उसके डिस्प्ले कनेक्टर के माध्यम से चलाता है, जो 0i-D मशीनों पर आमतौर पर फिट किए जाने वाले 7.2-इंच और 8.4-इंच LCD इकाइयों का समर्थन करता है।

प्रतिस्थापन प्रक्रियाA20B-8200-0849 प्रतिस्थापन FANUC की मानक 0i-D मेन बोर्ड प्रक्रिया का अनुसरण करता है:

चरण 1 — SRAM बैकअप।

बोर्ड को हटाने से पहले, सीएनसी बूट स्क्रीन के माध्यम से एक पूर्ण बैकअप निष्पादित करें। FANUC मेमोरी कार्ड या पीसी पर RS-232C के माध्यम से सहेजें।

बैकअप सभी मापदंडों, पीएमसी लैडर, टूल डेटा, वर्क कोऑर्डिनेट्स और संग्रहीत पार्ट प्रोग्राम को कैप्चर करता है।चरण 2 — मॉड्यूल इन्वेंटरी।

नोट करें कि मूल बोर्ड पर कौन से प्लग-इन मॉड्यूल हैं।

ये मॉड्यूल — एक्सिस कंट्रोल कार्ड, FROM/SRAM मॉड्यूल, कोई भी विकल्प कार्ड — नए A5 बोर्ड में स्थानांतरित हो जाते हैं।चरण 3 — भौतिक स्वैप।

पावर डाउन करें, कैपेसिटर डिस्चार्ज की प्रतीक्षा करें, मूल बोर्ड से मॉड्यूल निकालें, उन्हें A5 बोर्ड पर स्थापित करें, A5 बोर्ड स्थापित करें।

चरण 4 — SRAM पुनर्स्थापना। बूट मोड में बूट करें, बैकअप माध्यम से SRAM बैकअप लोड करें। पुष्टि करें कि सभी डेटा मौजूद हैं।

चरण 5 — कार्यात्मक जांच। सामान्य पावर-अप, सभी एक्सल तैयार, स्पिंडल तैयार, पीएमसी निष्पादित, I/O स्थिति सही सत्यापित करें।

अक्सर पूछे जाने वाले प्रश्नQ1: एक 0i-D मशीन में मूल A1 मेन बोर्ड (A20B-8200-0541) है। क्या A5 (A20B-8200-0849) इसे सीधे बदल सकता है?

हाँ। A5 सभी पहले के 0i-D मेन बोर्ड संशोधनों के लिए वर्तमान प्रतिस्थापन है। A1 बोर्ड से सभी प्लग-इन मॉड्यूल सीधे A5 बोर्ड पर स्थापित होते हैं।

A1 मशीन से बैकअप लिया गया SRAM डेटा A5 बोर्ड में बिना किसी संशोधन के पुनर्स्थापित हो जाता है।

पुनर्स्थापना के बाद, मशीन समान रूप से संचालित होती है।

Q2: A20B-8200-0849 स्थापित करने के बाद, सीएनसी स्टार्टअप पर "SR" अलार्म दिखाता है। यह क्या दर्शाता है?

मेन बोर्ड प्रतिस्थापन के बाद पहले स्टार्टअप पर SR-सीरीज़ अलार्म SRAM डेटा समस्याओं को इंगित करते हैं — या तो पुनर्स्थापना अधूरी थी, बैकअप फ़ाइल दूषित है, या पुनर्स्थापना प्रक्रिया बाधित हुई थी। बूट मेनू से SRAM पुनर्स्थापना का पुनः प्रयास करें।

यदि बैकअप फ़ाइल को अच्छा माना जाता है और पुनर्स्थापना बिना किसी त्रुटि के पूरी हो जाती है, तो SR अलार्म साफ़ हो जाना चाहिए। यदि बोर्ड को हटाने से पहले कोई बैकअप नहीं लिया गया था, तो SRAM सामग्री फ़ैक्टरी डिफ़ॉल्ट पर होगी और सभी मशीन-विशिष्ट मापदंडों को फिर से दर्ज किया जाना चाहिए।

Q3: A20B-8200-0849 स्थापित होने के तुरंत बाद FSSB अलार्म दिखाई देता है, भले ही सभी सर्वो एम्पलीफायर चालू हों। सबसे पहले क्या जांचा जाना चाहिए?

मेन बोर्ड प्रतिस्थापन के तुरंत बाद FSSB अलार्म का सबसे आम कारण एक परेशान FSSB ऑप्टिकल फाइबर केबल है। बोर्ड हैंडलिंग के दौरान, मेन बोर्ड पर COP10A कनेक्टर पर फाइबर केबल ढीले हो सकते हैं या फाइबर के अंत चेहरे पर दूषित हो सकते हैं।

मेन बोर्ड पर प्रत्येक FSSB फाइबर कनेक्शन का निरीक्षण करें — पुष्टि करें कि प्रत्येक पूरी तरह से डाला गया है और बंद है। यदि कोई संदूषण दिखाई दे तो सूखी लिंट-मुक्त वाइप से फाइबर के अंत चेहरों को साफ करें।

Q4: क्या A20B-8200-0849 का उपयोग 0i-F मशीन में किया जा सकता है?

नहीं। 0i-D (A20B-8200 मेन बोर्ड परिवार) और 0i-F (एक अलग मेन बोर्ड परिवार) अलग-अलग नियंत्रक पीढ़ियां हैं जिनमें अलग-अलग हार्डवेयर आर्किटेक्चर हैं।

A20B-8200-0849 विशेष रूप से 0i-D पीढ़ी के लिए है। 0i-F को अपने स्वयं के मेन बोर्ड की आवश्यकता होती है, जो 0i-D हार्डवेयर के साथ क्रॉस-संगत नहीं है।

Q5: मरम्मत तकनीशियन के दृष्टिकोण से A5 हार्डवेयर संशोधन A1 से कैसे भिन्न है?

कार्यात्मक दृष्टिकोण से, कोई अंतर नहीं है — A5 समान सॉफ़्टवेयर चलाता है और समान परिधीय हार्डवेयर के साथ उसी तरह इंटरफ़ेस करता है जैसे A1।

भौतिक दृष्टिकोण से, कुछ कनेक्टर स्थान, घटक प्लेसमेंट, या मामूली बोर्ड लेआउट विवरण संशोधनों के बीच भिन्न हो सकते हैं, इसलिए मूल A1 बोर्ड से स्थापना तस्वीरें A5 स्थापना के लिए एकमात्र संदर्भ के रूप में उपयोग नहीं की जानी चाहिए — A5 बोर्ड पर ही भौतिक कनेक्टर और उनके लेबल देखें।

पैरामीटर और डेटा संगतता पूर्ण है: A1 को A5 से बदलते समय मशीन मापदंडों में कोई संशोधन आवश्यक नहीं है।
