FANUC A20B-8201-0081 | सीरीज़ 0i-D मेन पीसीबी — A20B-8201 हाई-इंटीग्रेशन सीएनसी मास्टर बोर्ड, FSSB सर्वो इंटरफ़ेस, जापान मूल

अवलोकन

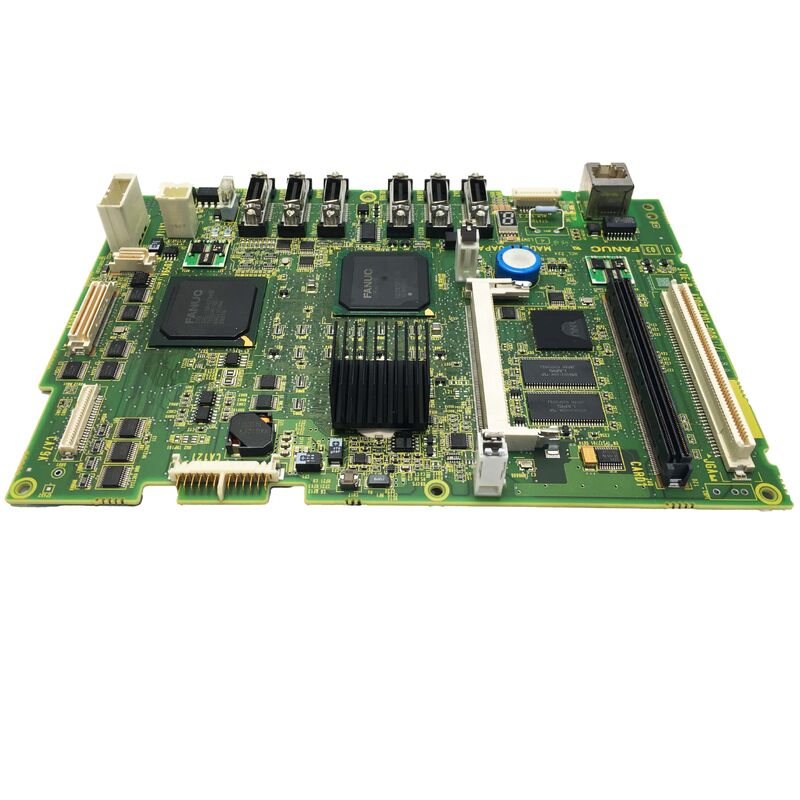

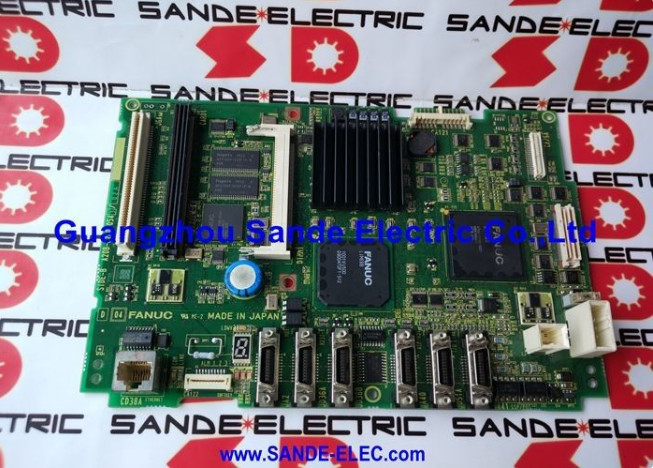

FANUC A20B-8201-0081FANUC सीरीज़ 0i-D के लिए मुख्य प्रिंटेड सर्किट बोर्ड है — यह सीएनसी पीढ़ी है जिसे FANUC ने मिड-रेंज और कॉम्पैक्ट मशीन टूल मार्केट में डिजिटल सर्वो कंट्रोल, हाई-स्पीड ब्लॉक प्रोसेसिंग और बेहतर इंटरपोलेशन क्षमताओं को लाने के लिए पेश किया था।0i-D, 0i-C पर एक पीढ़ीगत कदम का प्रतिनिधित्व करता है, जिसमें FSSB सर्वो संचार बैंडविड्थ में सुधार, हाई-स्पीड डाई-एंड-मोल्ड कटिंग के लिए तेज़ ब्लॉक प्रोसेसिंग, बेहतर स्पिंडल सिंक्रनाइज़ेशन, और कॉम्पैक्ट सीएनसी लेथ और मशीनिंग सेंटरों के स्थान की बाधाओं को फिट करने वाले आकार के नियंत्रक में एकीकृत सुरक्षा कार्य शामिल हैं।

A20B-8201 बोर्ड परिवार मॉड्यूलर प्लग-इन आर्किटेक्चर (सीरीज़ 16/18 और पहले इस्तेमाल किया गया) से हाई-इंटीग्रेशन डिज़ाइन की ओर FANUC के विकास को दर्शाता है।

जहां एक पुरानी पीढ़ी का नियंत्रक चार या पांच अलग-अलग प्लग-इन सब-बोर्डों में कार्यों को वितरित कर सकता है, वहीं A20B-8201-0081 कोर सीपीयू, FSSB सर्वो बस इंटरफ़ेस, स्पिंडल सीरियल संचार चैनल, ऑपरेटर पैनल इंटरफ़ेस और कई I/O कनेक्शन को एक ही बोर्ड पर एकीकृत करता है — घटक गणना, संभावित विफलता बिंदुओं की संख्या और नियंत्रक इलेक्ट्रॉनिक्स द्वारा कब्जा किए गए भौतिक स्थान को कम करता है।

सीरीज़ 0i-D को कॉम्पैक्ट मशीन टूल बिल्डरों के लिए 2010 के दशक के परिभाषित सीएनसी के रूप में व्यापक रूप से मान्यता प्राप्त है — इसकी क्षमता, कॉम्पैक्टनेस और लागत-प्रभावशीलता के संयोजन ने इसे एशिया और तेजी से यूरोप और उत्तरी अमेरिका में सीएनसी लेथ और 3-एक्सिस मशीनिंग सेंटरों के लिए प्रमुख विकल्प बना दिया।

0i-D मशीनों का स्थापित आधार तदनुसार बड़ा है, जो A20B-8201-0081 बोर्डों की निरंतर मांग को बढ़ाता है क्योंकि स्थापित मशीनें पुरानी हो जाती हैं और रखरखाव की आवश्यकता होती है।

मुख्य विनिर्देश

पैरामीटर

0i-C पर 0i-D के सुधार तीन क्षेत्रों में केंद्रित थे जो मशीन टूल बिल्डरों के लिए सबसे महत्वपूर्ण थे: सर्वो प्रदर्शन, प्रोग्राम प्रोसेसिंग गति और सुरक्षा।

FSSB सर्वो प्रदर्शन:

0i-D में FSSB सर्वो बस 0i-C की तुलना में तेज़ संचार चक्र पर संचालित होती है — सर्वो कमांड रीफ़्रेश दर अधिक होती है, जो तंग स्थिति लूप क्लोजर और उच्च फ़ीड दरों पर बेहतर फ़ॉलोइंग प्रदर्शन की अनुमति देती है।उच्च गति पर जटिल कंटूर काटने वाली मशीन टूल के लिए, इसका मतलब है कि मशीन चालों के बीच मंदी और पुनः त्वरण के दौरान चिकनी सतह फिनिश और बेहतर सटीकता।

प्रोग्राम प्रोसेसिंग:

0i-D का सीपीयू — A20B-8201-0081 बोर्ड के माध्यम से पहुँचा जाता है — अपने पूर्ववर्ती की तुलना में उच्च ब्लॉक प्रोसेसिंग दर प्राप्त करता है।यह कई छोटे-खंड चालों (3डी सतह फिनिशिंग में विशिष्ट) के साथ हाई-स्पीड मशीनिंग प्रोग्राम के लिए प्रासंगिक है, जहां सीएनसी को प्रति मिनट हजारों ब्लॉक पढ़ने, डिकोड करने और निष्पादित करने की आवश्यकता होती है, बिना एक्सिस के प्रोग्राम की गई चालों से बाहर निकले और क्षण भर के लिए रुक जाए।

उच्च ब्लॉक प्रोसेसिंग दर इस "स्टार्विंग" समस्या के बिना जटिल कंटूर पर उच्च फ़ीड दरों की अनुमति देती है।

पीएमसी और सुरक्षा कार्य:

0i-D का एकीकृत पीएमसी प्रोसेसर, मुख्य सीपीयू बोर्ड के माध्यम से मशीन टूल बिल्डर के लैडर लॉजिक को निष्पादित करता है, जिसमें बेहतर स्कैन दर और अधिक उपलब्ध पीएमसी मेमोरी शामिल है। इसके अतिरिक्त, FANUC ने 0i-D पीढ़ी में सुरक्षा फ़ंक्शन विकल्प पेश किए — गति और स्थिति निगरानी कार्य जो मशीन गार्ड खुले होने पर सुरक्षित कम गति संचालन की अनुमति देते हैं, बिना पूरी तरह से अलग सुरक्षा पीएलसी की आवश्यकता के।A20B-8201-0081 को बदलना — महत्वपूर्ण तैयारी कदम

किसी भी सीएनसी सिस्टम में मेन बोर्ड बदलना उच्चतम जोखिम वाला रखरखाव प्रक्रिया है, और 0i-D कोई अपवाद नहीं है।

आगे बढ़ने से पहले अपर्याप्त बैकअप के परिणाम पैरामीटर को फिर से दर्ज करने के दोपहर से लेकर मशीन को फिर से योग्य बनाने के हफ्तों तक हो सकते हैं — इस बात पर निर्भर करता है कि कौन सा डेटा खो गया था और क्या बैकअप प्रतियां मौजूद थीं।

बोर्ड बदलने के लिए मशीन को पावर डाउन करने से पहले, निम्नलिखित डेटा को बाहरी माध्यम (मेमोरी कार्ड, यूएसबी, या आरएस-232सी कनेक्शन, इस बात पर निर्भर करता है कि मशीन की एमडीआई यूनिट क्या समर्थन करती है) पर बैकअप किया जाना चाहिए: सभी सीएनसी पैरामीटर, सीएनसी मेमोरी में संग्रहीत सभी पार्ट प्रोग्राम, पीएमसी लैडर प्रोग्राम और पीएमसी पैरामीटर, सभी टूल ऑफसेट और वर्क कोऑर्डिनेट डेटा, और कोई भी कस्टम मैक्रो प्रोग्राम या उपयोगकर्ता-परिभाषित चक्र।

0i-D का रखरखाव मैनुअल प्रत्येक डेटा श्रेणी के लिए सटीक प्रक्रिया प्रदान करता है।

0i-D सिस्टम में एसआरएएम बैकअप बैटरी, जो पावर-ऑफ के दौरान सीएनसी मेमोरी को जीवित रखती है, को प्रक्रिया शुरू करने से पहले शेष चार्ज के लिए जांचा जाना चाहिए।

डिस्चार्ज के करीब एक बैटरी बोर्ड बदलने के लिए आवश्यक संक्षिप्त पावर-डाउन के दौरान भी डेटा खो सकती है।

A20B-8201-0081 रिप्लेसमेंट बोर्ड स्थापित करने के बाद, सभी बैकअप किए गए डेटा को सही क्रम में बहाल किया जाना चाहिए — पहले पैरामीटर (किसी भी एक्सिस मूवमेंट से पहले), फिर पीएमसी डेटा, फिर प्रोग्राम और ऑफसेट। उत्पादन पर लौटने से पहले मशीन को होम पोजीशन पर वापस लाया जाना चाहिए और एक्सिस सटीकता के लिए सत्यापित किया जाना चाहिए।

अक्सर पूछे जाने वाले प्रश्न

Q1: सीएनसी चालू होता है लेकिन सिस्टम अलार्म पर रुक जाता है और बूट स्क्रीन से आगे नहीं बढ़ता है। क्या यह मेन बोर्ड की खराबी है?

बूट-टाइम सिस्टम अलार्म कई स्रोतों से उत्पन्न हो सकता है — जरूरी नहीं कि मेन बोर्ड से। पहले मेन बोर्ड के फेस पर एलईडी डायग्नोस्टिक डिस्प्ले की जांच करें: एलईडी ऐरे एक कोड दिखाता है जो पहचानता है कि बूट के दौरान किस सबसिस्टम का सेल्फ-टेस्ट विफल हुआ।

इस चरण में सामान्य गैर-बोर्ड कारण शामिल हैं: एसआरएएम बैटरी समाप्त हो गई है (मेमोरी भ्रष्टाचार अलार्म का कारण बनती है),FROM मॉड्यूल में चेकसम त्रुटि है, या सर्वो एम्पलीफायरों के लिए FSSB संचार लिंक स्थापित करने में विफल रहा।

बोर्ड स्वयं विफल हो गया है, यह निष्कर्ष निकालने से पहले इन जांचों को समाप्त करें। यदि एलईडी ऐरे प्रोसेसर या आंतरिक बस अलार्म दिखाता है, तो मेन बोर्ड सही प्रतिस्थापन लक्ष्य है।

Q2: क्या A20B-8201-0081 का उपयोग सीरीज़ 0i-C कंट्रोलर को अपग्रेड करने के लिए किया जा सकता है?

नहीं। A20B-8201-0081 विशेष रूप से 0i-D हार्डवेयर प्लेटफॉर्म के लिए डिज़ाइन किया गया है — चेसिस, बैकप्लेन कनेक्टर पिनआउट, और सहायक हार्डवेयर (बिजली की आपूर्ति, एक्सिस कार्ड, ऑपरेटर पैनल) 0i-C पीढ़ी से भिन्न हैं। सॉफ्टवेयर आर्किटेक्चर भी अलग है।

ये दो पीढ़ियां मेन बोर्ड स्तर पर क्रॉस-संगत नहीं हैं।

Q3: नया या नवीनीकृत होने पर प्रतिस्थापन A20B-8201-0081 में कौन सा डेटा संग्रहीत होता है?

एक नया या नवीनीकृत बोर्ड या तो खाली मेमोरी (पूर्ण पैरामीटर और प्रोग्राम लोड की आवश्यकता) के साथ आता है या एक सामान्य FANUC फैक्ट्री डिफ़ॉल्ट कॉन्फ़िगरेशन के साथ आता है। कोई भी स्थिति विशिष्ट मशीन के कॉन्फ़िगरेशन से मेल नहीं खाती है।

सभी सीएनसी पैरामीटर, विकल्प पंजीकरण, पीएमसी लैडर, और प्रोग्राम डेटा को बोर्ड हटाने से पहले किए गए बैकअप से लोड किया जाना चाहिए।

यह अपेक्षित और सामान्य है — महत्वपूर्ण बात यह है कि प्रक्रिया शुरू होने से पहले एक पूर्ण और वर्तमान बैकअप हो।

Q4: मशीन सी-एक्सिस और लाइव टूलिंग के साथ एक सीएनसी लेथ है। क्या A20B-8201-0081 इस कॉन्फ़िगरेशन का समर्थन करता है?

हाँ। 0i-D सी-एक्सिस (स्पिंडल एक नियंत्रित सीएनसी एक्सिस के रूप में), लेथ पर वाई-एक्सिस, और समकालिक मल्टी-स्पिंडल कॉन्फ़िगरेशन सहित मल्टी-एक्सिस कॉन्फ़िगरेशन का समर्थन करता है, जो सिस्टम पर पंजीकृत सॉफ्टवेयर विकल्पों पर निर्भर करता है।

ये विकल्प मेन बोर्ड पर स्थापितFROM सॉफ्टवेयर और सिस्टम के लिए FANUC विकल्प पंजीकरण में परिभाषित हैं। आगे बढ़ने से पहले प्रतिस्थापन बोर्ड के सॉफ्टवेयर संस्करण और विकल्प पंजीकरण मूल सिस्टम से मेल खाते हैं, इसकी पुष्टि करें।

FANUC सिस्टम पर विकल्प पंजीकरण हार्डवेयर कॉन्फ़िगरेशन से जुड़े होते हैं और मेन बोर्ड बदलने के बाद उन्हें फिर से पंजीकृत किया जाना चाहिए।

Q5: उचित ESD सावधानियों के बिना A20B-8201-0081 को संभालने का जोखिम क्या है?

बोर्ड में कई हाई-डेंसिटी CMOS इंटीग्रेटेड सर्किट होते हैं जो इलेक्ट्रोस्टैटिक डिस्चार्ज के प्रति संवेदनशील होते हैं।

ESD क्षति विशेष रूप से कपटी होती है क्योंकि यह अक्सर अव्यक्त विफलताएं उत्पन्न करती है — बोर्ड स्थापना के बाद काम करता हुआ प्रतीत होता है, लेकिन घटकों में खराब जंक्शन ब्रेकडाउन वोल्टेज के कारण हफ्तों या महीनों बाद समय से पहले विफल हो जाता है जिन्हें तनाव दिया गया था लेकिन तुरंत नष्ट नहीं किया गया था।

हमेशा एक ईएसडी-सुरक्षित कार्य सतह पर एक अर्थेड कलाई का पट्टा पहने हुए बोर्ड को संभालें, बोर्ड को तब तक एंटीस्टैटिक बैग में रखें जब तक कि स्थापना का क्षण न हो जाए। प्रतिस्थापन बोर्ड को आवश्यकता के क्षण तक अपनी एंटीस्टैटिक पैकेजिंग में संग्रहीत किया जाना चाहिए।
