| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | A20B-8201-0088 |

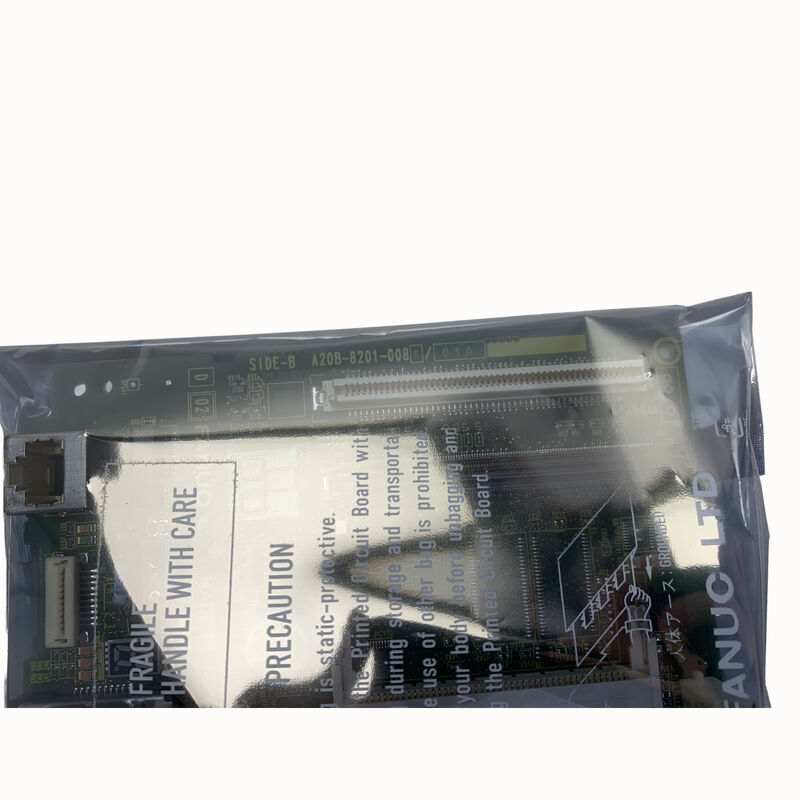

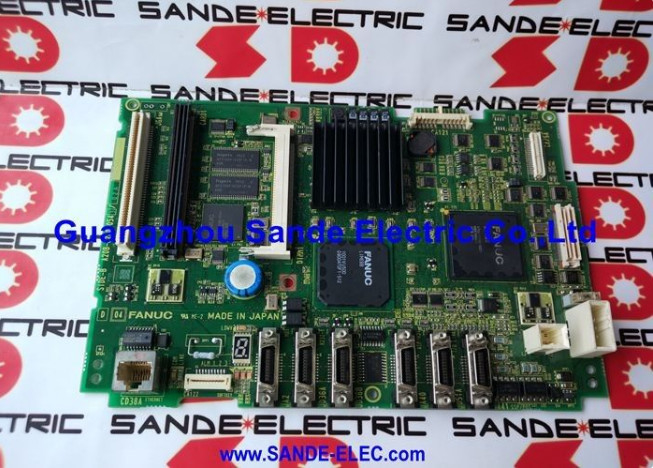

दFANUC A20B-8201-0088is the main PCB for the FANUC Series 0i-D Mate एक सीएनसी पीढ़ी है कि कैसे FANUC अपने नियंत्रण बुद्धि पैकेज में एक मौलिक विकास को दर्शाता है।
"Mate" पदनाम का वास्तविक इंजीनियरिंग अर्थ हैः यह 0i-D प्लेटफॉर्म के सुव्यवस्थित, लागत-अनुकूलित संस्करण की पहचान करता है, designed specifically for machine tool configurations that need the full reliability and motion control accuracy of FANUC's i-series CNC without the full axis count and option depth of the flagship 0i-D.
A20B-8201 बोर्ड परिवार FANUC के आर्किटेक्चरल बदलाव का प्रतिनिधित्व करता है जो i-series पीढ़ी में उच्च-एकीकरण बोर्डों की ओर जाता है।
Where the A16B-3200 family (main boards for Series 16/18/0i-B) accepted many separate plug-in DIMM modules for each functional area, जहां A16B-3200 परिवार (सीरीज़ 16/18/0i-B के लिए मुख्य बोर्ड) ने प्रत्येक कार्यात्मक क्षेत्र के लिए कई अलग-अलग प्लग-इन डीआईएमएम मॉड्यूल स्वीकार किए,A20B-8201 पीढ़ी सीधे बोर्ड पर अधिक कार्यों को एकीकृत करती है.
The main PCB carries onboard memory, the FSSB फाइबर-ऑप्टिक सर्वो बस इंटरफ़ेस, the spindle serial interface, और फिर यह सब एक ही समय में होता है।and the primary I/O connections 0i-D Mate के लिए A20B-8201-0088 इस डिजाइन दर्शन का प्रतिनिधित्व करता है जो कॉम्पैक्ट Mate कंट्रोलर फॉर्म फैक्टर पर लागू होता है.
FANUC की 0i-D श्रृंखला, 2000 के दशक के अंत में लॉन्च की गई और 2010 के दशक में सक्रिय उत्पादन में बनी रही, 0i-C पर सुधार की एक पीढ़ी लाईःअधिक उन्नत एफएसएसबी सर्वो संचार, improved high-speed cutting performance (especially for die and mould machining), and new safety functions. (विशेष रूप से मरने और मोल्ड मशीनिंग के लिए), और नए सुरक्षा कार्यों.
The Mate variant made these capabilities available in a form suitable for the high-volume compact machine tool segment ¢ the 2-axis CNC lathe, 3-axis machining center, और 3 एक्सिस मशीन टूल सेक्टर के लिए उपयुक्त हैऔर विशेष मशीन बाजार जहां Mate-class नियंत्रण हमेशा वैश्विक स्थापित इकाइयों के संदर्भ में हावी रहे हैं.
| पैरामीटर | मूल्य |
|---|---|
| सीएनसी श्रृंखला | 0i-D Mate |
| वास्तुकला | उच्च एकीकरण मुख्य बोर्ड |
| सर्वो बस | एफएसएसबी (फाइबर ऑप्टिक सीरियल सर्वो बस) |
| श्रृंखला | A20B-8201 |
| रूप कारक | एकीकृत एलसीडी-माउंट या स्टैंड-अलोन |
| उत्पत्ति | जापान |
0i-D Mate और पूर्ण 0i-D एक ही सीएनसी पीढ़ी और कई समान सॉफ्टवेयर क्षमताओं को साझा करते हैं, लेकिन हार्डवेयर कॉन्फ़िगरेशन अलग-अलग तरीकों से हैं जो स्पेयर पार्ट्स प्रबंधन के लिए मायने रखते हैं।
The main board for the full 0i-D (represented by boards like the A20B-8200-0841 and related variants) is a different physical board with different connector arrangements and different expansion capacity than the A20B-8201-0088 used in the Mate.
The A20B-8201 Mate board is physically smaller and carries fewer interface connectors than the full 0i-D main board — this is appropriate for the Mate's limited axis count (typically 2–3 controlled axes versus the full 0i-D's higher limit) and simplified I/O configuration.
These boards are not interchangeable; installing a full 0i-D main board in a Mate controller's rack or panel mount is not physically possible without mechanical modification, इन बोर्डों को आपस में नहीं बदला जा सकता; एक पूर्ण 0i-D मुख्य बोर्ड को एक Mate नियंत्रक के रैक या पैनल माउंट में स्थापित करना यांत्रिक संशोधन के बिना शारीरिक रूप से संभव नहीं है,and the software configuration (option registrations) और सॉफ्टवेयर कॉन्फ़िगरेशन (विकल्प पंजीकरण), अक्ष संख्या सीमाओं) वैसे भी मूल से मेल खाना होगा.
When sourcing a replacement A20B-8201-0088, confirm the part number precisely ?? other A20B-8201 variants (the -0081, -0083, -0212,and others) serve different 0i-D configurations and robot controllers and will not function as substitutes. और अन्य) विभिन्न 0i-D कॉन्फ़िगरेशन और रोबोट नियंत्रकों की सेवा करते हैं और विकल्पों के रूप में कार्य नहीं करेंगे.
एक आम सवाल मुख्य बोर्ड प्रतिस्थापन के दौरान डेटा प्रतिधारण के बारे में है। 0i-D Mate पर, बोर्ड खुद कुछ स्थिर हार्डवेयर संसाधनों ले जाता है, लेकिन मशीन-विशिष्ट डेटा √ पैरामीटर,भाग कार्यक्रम, पीएमसी सीढ़ी, उपकरण ऑफसेट depending on the specific 0i-D Mate hardware configuration 0i-D Mate हार्डवेयर कॉन्फ़िगरेशन पर निर्भर करता है.
Before replacing the A20B-8201-0088, back up everything: all CNC parameters via the I/O function, the PMC ladder via the PMC parameter I/O function, all part programmes via the program list I/O, सभी सीएनसी मापदंडों को I/O फ़ंक्शन के माध्यम से बैक अप करें,and work coordinate and tool offset data via the offset I/O और काम समन्वय और उपकरण ऑफसेट डेटा के माध्यम से.
The 0i-D Mate supports memory card (CF card), USB memory, and RS-232C as I/O media depending on the installed options. 0i-D Mate मेमोरी कार्ड (CF कार्ड), यूएसबी मेमोरी, और RS-232C को I/O मीडिया के रूप में समर्थित करता है, जो कि स्थापित विकल्पों के आधार पर है।
प्रतिस्थापन के बाद, सभी बैक-अप डेटा को फिर से लोड किया जाना चाहिए और मशीन उत्पादन में लौटने से पहले सिस्टम को सही अक्ष आंदोलन, धुरी समारोह, और पीएमसी I / O संचालन के लिए सत्यापित किया जाना चाहिए।
0i-D के लिए पहले FANUC सीएनसी पीढ़ियों से सबसे महत्वपूर्ण परिवर्तनों में से एक FSSB का सार्वभौमिक उपयोग है (FANUC सीरियल सर्वो बस) सर्वो एम्पलीफायर संचार के लिए।
जहां पहले के नियंत्रणों ने या तो एनालॉग ±10V संकेतों या पीडब्ल्यूएम-प्रकार के आदेशों का उपयोग कियाthe 0i-D uses a fiber-optic serial bus ‡a a dedicated high-speed communication link between the main PCB and the servo amplifiers ‡c मुख्य पीसीबी और सर्वो एम्पलीफायरों के बीच एक समर्पित उच्च गति संचार लिंक, बहुत कम विलंबता के साथ एक सिंक्रोनस डिजिटल प्रारूप में स्थिति आदेश, गति आदेश, और प्रतिक्रिया डेटा ले।
On the A20B-8201-0088 board, the FSSB interface circuitry is integrated. फाइबर-ऑप्टिक कनेक्टर और FSSB संचार नियंत्रक चिप्स मुख्य बोर्ड में निर्मित हैं,नहीं एक अलग अक्ष नियंत्रण कार्ड पर पहले की पीढ़ियों में के रूप में.
This means an FSSB-related fault that would previously have been isolated to a removable axis card now requires the main board to be diagnosed or replaced if the FSSB hardware itself has failed. इसका मतलब है कि एक FSSB-संबंधित दोष जो पहले एक हटाने योग्य अक्ष कार्ड से अलग किया गया था, अब मुख्य बोर्ड को निदान या प्रतिस्थापित करने की आवश्यकता है यदि FSSB हार्डवेयर स्वयं विफल हो गया है।
Q1: What backup procedures are mandatory before replacing the A20B-8201-0088? Q1: A20B-8201-0088 को बदलने से पहले क्या बैकअप प्रक्रियाएं अनिवार्य हैं?
बैक अप सभी सीएनसी पैरामीटर (SRAM डेटा), भाग कार्यक्रमों, PMC सीढ़ी, और ऑफसेट टेबल के लिए बाहरी मीडिया से पहले बोर्ड हटाया जाता है.
0i-D Mate पर, ये MDI → SYSTEM → INPUT/OUTPUT मेनू के माध्यम से एक्सेस किए जाते हैं.
यदि बोर्ड ने एक तरह से विफल रहा है जो CNC को सामान्य रूप से बूट करने से रोकता है, तो parameters को सबसे हालिया बाहरी बैकअप से पुनर्प्राप्त किया जाना चाहिए.
Facilities without a current backup face parameter re-entry from the machine's acceptance documentation — a time-consuming process that underscores the importance of maintaining scheduled parameter backups as part of routine maintenance.
Q2: The CNC shows a system alarm during boot that prevents reaching the normal operating screen. क्या बोर्ड को इस लक्षण से दोषपूर्ण के रूप में निर्धारित किया जा सकता है?
एक स्टार्टअप सिस्टम अलार्म (PS अलार्म, एसवी अलार्म boot के दौरान, या कोई अक्ष आंदोलन संभव के साथ एक सीएनसी त्रुटि स्क्रीन के प्रदर्शन) एक मुख्य बोर्ड गलती से परिणाम हो सकता है, एक विफल servo एम्पलीफायर,एक SRAM डेटा भ्रष्टाचार, या एक FSSB संचार समस्या.
Before concluding the main board has failed, check the diagnostic LED array on the board's face. प्रत्येक एलईडी एक विशिष्ट उपप्रणाली की स्थिति का प्रतिनिधित्व करता है,and the combination of lit/unlit LEDs during a failed boot identifies which subsystem has not initialised. और एक असफल बूट के दौरान चालू/बंद एल ई डी का संयोजन पहचानता है कि किस सबसिस्टम ने आरंभ नहीं किया है.
0i-D Mate रखरखाव मैनुअल एलईडी नैदानिक तालिका प्रदान करता है।केवल एलईडी निदान और पुष्टि करने के बाद कि बिजली की आपूर्ति वोल्टेज सही हैं बोर्ड प्रतिस्थापन अगले कदम के रूप में माना जाना चाहिए.
Q3: क्या 0i-D Mate Mate संस्करण पूर्ण 0i-D के समान सॉफ्टवेयर विकल्पों का समर्थन करता है?
0i-D Mate पर उपलब्ध सॉफ्टवेयर विकल्प सेट पूर्ण 0i-D के विकल्प मेनू का एक उपसमूह है।
विकल्प जो Mate के बेस एक्सिस काउंट या हार्डवेयर संसाधनों से अधिक की आवश्यकता होती है जैसे 5-अक्षीय एक साथ मशीनिंग, अतिरिक्त पथ नियंत्रण,or high-performance AI contour controls Mate पर उपलब्ध नहीं हैं.
The options that are registered on the A20B-8201-0088 board (stored in the board's FROM area or via FANUC's option registration system) are specific to the original machine's purchased configuration. विकल्प जो A20B-8201-0088 बोर्ड पर पंजीकृत हैं (बोर्ड के FROM क्षेत्र में या FANUC के विकल्प पंजीकरण प्रणाली के माध्यम से संग्रहीत) मूल मशीन के खरीदे गए कॉन्फ़िगरेशन के लिए विशिष्ट हैं।
A replacement board must either have the same options registered or be configured to match through FANUC's option key registration process. एक प्रतिस्थापन बोर्ड को या तो समान विकल्प पंजीकृत होना चाहिए या FANUC के विकल्प कुंजी पंजीकरण प्रक्रिया के माध्यम से मेल खाने के लिए कॉन्फ़िगर किया जाना चाहिए।
Q4: FSSB कनेक्शन कैसे विफल होता है, और इसके लक्षण क्या होते हैं?
0i-D Mate पर FSSB विफलता आम तौर पर servo अक्ष दोष के रूप में प्रस्तुत करता है जो तुरंत पावर-अप पर दिखाई देते हैं,before any axis movement is attempted the servo amplifiers cannot establish their communication link with the main board. किसी भी अक्ष आंदोलन का प्रयास करने से पहले, सर्वो एम्पलीफायर मुख्य बोर्ड के साथ अपना संचार लिंक स्थापित नहीं कर सकते।.
Common FSSB failure causes include: physical damage to the fiber-optic cable (cracked, bent, or contaminated at the connector end), a failed FSSB transceiver on the main board or the amplifier,या मुख्य बोर्ड पर एक विफल FSSB संचार आईसी.
एफएसएसबी केबल प्रतिस्थापन पहला नैदानिक कदम है. ये केबल उपभोग्य वस्तुएं हैं जिन्हें अलग से खरीदा जा सकता है.
यदि केबल प्रतिस्थापन एफएसएसबी संचार को बहाल नहीं करता है, तो मुख्य बोर्ड या सर्वो एम्पलीफायर के एफएसएसबी इंटरफ़ेस को आगे की जांच की आवश्यकता होती है।
Q5: Is the A20B-8201-0088 repairable after failure caused by a power surge? प्रश्न 5: क्या A20B-8201-0088 पावर सर्ज के कारण होने वाली विफलता के बाद मरम्मत योग्य है?
A power surge severe enough to damage the main board typically damages the input protection circuits first (TVS diodes, MOVs) and may also damage voltage regulator ICs or the FSSB communication chips. एक पावर सर्ज मुख्य बोर्ड को नुकसान पहुंचाने के लिए पर्याप्त गंभीर होता है आमतौर पर पहले इनपुट सुरक्षा सर्किट (TVS डायोड, MOVs) को नुकसान पहुंचाता है और वोल्टेज नियामक आईसी या एफएसएसबी संचार चिप्स को भी नुकसान पहुंचा सकता है।.
0i-D परीक्षण रिग तक पहुँच के साथ विशेषज्ञ FANUC मरम्मत केंद्र अक्सर प्रभावित सुरक्षा और संचार घटकों को बदलकर बढ़त से क्षतिग्रस्त बोर्डों की मरम्मत कर सकते हैं,restoring the board to full function बोर्ड को पूर्ण कार्य करने के लिए पुनर्स्थापित करना.
The cost of repair versus the cost of a replacement board depends on the extent of damage. जले हुए पीसीबी के निशान या विफल एम्बेडेड प्रोसेसर वाले बोर्ड आमतौर पर आर्थिक रूप से मरम्मत योग्य नहीं होते हैं।while boards with localised protection component damage are frequently restored successfully जबकि बोर्डों के साथ स्थानीय सुरक्षा घटक क्षति अक्सर सफलतापूर्वक बहाल कर रहे हैं.
