| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | A20B-9000-0380 |

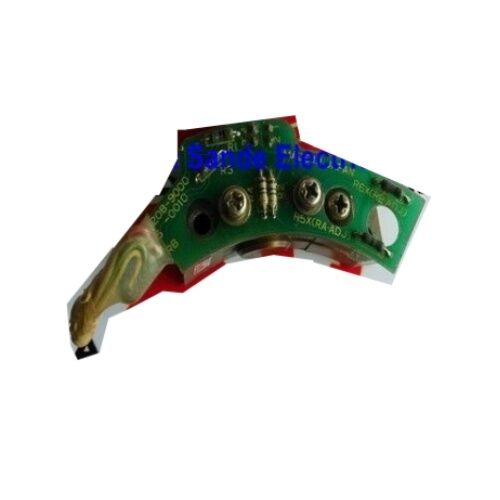

1980 के दशक से लेकर 2000 के दशक की शुरुआत तक FANUC-नियंत्रित उपकरणों को चलाने वाली लगभग किसी भी मशीन की दुकान में चलें, और आपको A20B-9000 सेंसर सीरीज़ का सामना करना पड़ेगा, जो चुपचाप काम करती है,स्पिंडल मोटर के अंदर ग्लैमरस काम.A20B-9000-0380एक धुरी मोटर सेंसर और सिग्नल कनवर्टर पीसीबी है, एक छोटा लेकिन यांत्रिक रूप से महत्वपूर्ण बोर्ड जो मोटर आवास के अंदर बैठता है, घूर्णन रोटर द्वारा उत्पन्न ऑप्टिकल पिकअप सिग्नल पढ़ता है,और उन एनालॉग साइनसॉइडल तरंगों को स्वच्छ डिजिटल स्क्वायर-वेव सिग्नल में परिवर्तित करता है जिसका FANUC सीएनसी नियंत्रण प्रणाली वास्तव में उपयोग कर सकती है.
इस बोर्ड के बिना सही ढंग से काम कर रहा है, नियंत्रण का कोई विश्वसनीय तस्वीर है कि धुरी क्या कर रहा है है। गति प्रतिक्रिया ढह जाता है, धुरी अभिविन्यास विफल,और कठोर टैपिंग जो पूरी तरह से हर समय धुरी की सटीक कोणीय स्थिति को जानने पर निर्भर करता है यह असंभव हो जाता हैमशीन अभी भी किसी प्रकार के खराब मोड में चल सकती है, लेकिन कोई भी ऑपरेशन जो समन्वित धुरी-से-खाद्य गति पर निर्भर करता है, या तो अलार्म आउट करेगा या स्क्रैप का उत्पादन करेगा।
एक FANUC AC spindle motor में सेंसर असेंबली दो चरणों में काम करती है। पहला चरण ऑप्टिकल पिकअप तत्व स्वयं है, जो रोटर शाफ्ट पर एक कोडित डिस्क या अंगूठी को पढ़ता है।शाफ्ट के घूमने के दौरान एनालॉग सिनोसाइडल आउटपुट (सिन/कोस) उत्पन्न करनाये एनालॉग सिग्नल स्थिति और गति की जानकारी रखते हैं, लेकिन डिजिटल सीएनसी नियंत्रक द्वारा सीधे नहीं पढ़ा जा सकता है।
दूसरा चरण हैA20B-9000-0380 संकेत कनवर्टर पीसीबीयह कच्चे सिंक/कॉस सेंसर आउटपुट को लेता है, इसे अपने इनबोर्ड सर्किट्री के माध्यम से संसाधित करता है और उत्पन्न करता हैः
यह संयोजन है जो स्पिंडल अभिविन्यास, सी-अक्ष नियंत्रण (मशीनों पर जहां स्पिंडल एक पोजिशनिंग अक्ष के रूप में दोगुना होता है), और पुरानी FANUC प्रणालियों पर कठोर टैपिंग कार्यों को संभव बनाता है।
| विशेषता | विवरण |
|---|---|
| FANUC भाग संख्या | A20B-9000-0380 |
| इसके अलावा संदर्भित किया जाता है | A20B90000380 |
| उत्पाद का प्रकार | स्पिंडल मोटर एन्कोडर / सेंसर सिग्नल कनवर्टर पीसीबी |
| श्रृंखला | A20B-9000 |
| निर्माण का देश | जापान |
| आवेदन | FANUC एसी स्पिंडल मोटर |
| इंटरफेस | 12-पिन फीडबैक कनेक्टर |
| संबंधित सेंसर भाग | A20B-9000-0300 |
| उपलब्धता की स्थिति | बंद (विशेषज्ञ आपूर्तिकर्ताओं और अधिशेष स्टॉक के माध्यम से उपलब्ध) |
A20B-9000 श्रृंखला में कई स्पिंडल सेंसर बोर्ड वेरिएंट शामिल हैं जो सतही रूप से समान दिखते हैं लेकिन विनिमेय नहीं हैं।-0300 और -0380 को अक्सर FANUC पार्ट्स विशेषज्ञों द्वारा एक साथ सूचीबद्ध किया जाता है और विभिन्न धुरी मोटर पीढ़ियों में तुलनीय कार्य करते हैं. एक ही परिवार के अन्य वेरिएंट including जिसमें -0120, -0180, और -0500 शामिल हैं, विभिन्न मोटर फ्रेम आकार, कनेक्टर कॉन्फ़िगरेशन,या FANUC के धुरी मोटर उत्पादन इतिहास के विभिन्न बिंदुओं पर पेश किए गए संशोधित सर्किट लेआउट.
सही प्रत्यय प्राप्त करना वैकल्पिक नहीं है। गलत A20B-9000 संस्करण को प्रतिस्थापित करने से या तो बोर्ड को मोटर के भौतिक कनेक्टर को फिट करने से रोका जाएगा,स्थिति त्रुटियों का कारण बनने वाले गलत पल्स गिनती उत्पन्न, या सीएनसी तुरन्त धुरी सक्षम करने पर अलार्म करने के लिए कारण.हमेशा केवल मोटर फ्रेम के आकार पर भरोसा करने के बजाय मोटर नाम प्लेट या मूल सेंसर बोर्ड लेबल से भाग संख्या का क्रॉस-संदर्भ करें.
A20B-9000-0380 एक निष्क्रिय पीसीबी है जिसमें कोई सक्रिय शीतलन और कोई चलती भाग नहीं है, इसलिए यह धुरी प्रणाली में कई अन्य घटकों से अधिक रहता है। जब यह विफल होता है,सबसे आम कारण मोटर आवास में तेल धुंध प्रवेश से संदूषण हैंवाइब्रेशन-प्रेरित मिलाप जोड़ों की थकान, या पिकअप पक्ष पर उम्र से संबंधित ऑप्टिकल घटकों का क्षरण।
FANUC प्रणालियों पर एन्कोडर बोर्ड की विफलता से जुड़े विशिष्ट सीएनसी अलार्म में शामिल हैंः
A20B-9000-0380 बोर्ड को स्वयं को दोषी ठहराने से पहले, बोर्ड और मोटर फीडबैक केबल के बीच के कनेक्टर की जांच करना उचित है,क्योंकि 12 पिन इंटरफेस उच्च कंपन या कम रखरखाव वाली मशीनों पर एक ज्ञात कमजोर बिंदु हैएक ढीली या क्षारीय पिन एक विफल पीसीबी के समान लक्षण पैदा करेगी।
FANUC अब A20B-9000-0380 का निर्माण नए उत्पादन के रूप में नहीं करता है।वास्तविक मूल इकाइयां ₹ अक्सर OEM जापान स्टॉक के रूप में वर्णित ₹ औद्योगिक अधिशेष और सीएनसी भागों के विशेषज्ञ बाजार में प्रचलन में हैं. खरीद से पहले आपूर्तिकर्ता से पुष्टि करें किः
जिन मशीनों में डाउनटाइम की लागत अधिक होती है, उनके लिए कुछ सीएनसी सर्विस कंपनियां ए20बी-9000 श्रृंखला के घटकों पर बोर्ड स्तर की मरम्मत की पेशकश करती हैं,अतिरिक्त स्टॉक से प्रतिस्थापन की आपूर्ति करने की तुलना में काफी कम लागत पर उन्हें परिचालन योग्य स्थिति में बहाल करनायदि ऑप्टिकल पिकअप एलिमेंट स्वयं अभी भी बरकरार है और विफलता सिग्नल रूपांतरण सर्किट तक ही सीमित है तो इसका पता लगाना उचित है।
Q1: कौन से FANUC स्पिंडल मोटर्स A20B-9000-0380 एन्कोडर बोर्ड का उपयोग करते हैं?
A20B-9000-0380 आरंभिक पीढ़ी के FANUC AC धुरी मोटर्स के लिए डिज़ाइन किया गया है जो 12-पिन फीडबैक इंटरफ़ेस के साथ एक आंतरिक ऑप्टिकल पिकअप सेंसर का उपयोग करते हैं।यह अक्सर भाग सूची में A20B-9000-0300 के साथ जोड़ा जाता है, एक ही युग के दौरान निर्मित FANUC धुरी मोटर फ्रेम के एक सामान्य परिवार में साझा उपयोग को इंगित करता है। क्योंकि FANUC सार्वजनिक डोमेन में एक व्यापक क्रॉस-रेफरेंस तालिका प्रकाशित नहीं करता है,संगतता की पुष्टि करने के लिए सबसे विश्वसनीय तरीका अपनी मोटर के अंदर मौजूदा सेंसर बोर्ड पर मुद्रित भाग संख्या की खरीद से पहले प्रतिस्थापन इकाई के साथ तुलना करना हैयदि मोटर को पहले मरम्मत या पुनः निर्माण किया गया है, तो मूल बोर्ड भाग संख्या पहले ही बदल गई हो सकती है।
प्रश्न 2: यदि सटीक भाग उपलब्ध नहीं है तो क्या A20B-9000-0380 को एक अलग A20B-9000 संस्करण से बदल दिया जा सकता है?
A20B-9000 श्रृंखला कई धुरी सेंसर वेरिएंट को कवर करती है जो कनेक्टर पिनआउट, पल्स आउटपुट गिनती और सर्किट डिजाइन में भिन्न होती है।एक अलग प्रत्यय से एक भौतिक समान बोर्ड एक ही नाड़ी आवृत्ति का उत्पादन नहीं कर सकते हैं या एक ही 12-पिन इंटरफ़ेस से कनेक्ट, जिससे गति गणना में त्रुटियां या सीएनसी पर तत्काल अलार्म की स्थिति होती है। यदि सटीक -0380 प्रत्यय उपलब्ध नहीं है,एक FANUC-योग्य सेवा तकनीशियन या एक अनुभवी सीएनसी भाग विशेषज्ञ को किसी भी क्रॉस प्रतिस्थापन का प्रयास करने से पहले मोटर विनिर्देशों की समीक्षा करनी चाहिए.
Q3: यह बोर्ड किस सीएनसी नियंत्रण पीढ़ी के साथ संगत है?
The A20B-9000-0380 was produced to work with FANUC CNC systems that accept the spindle sensor feedback format used by early-generation FANUC AC spindle motors — covering systems such as the FANUC Series 0, सीरीज 10/11, सीरीज 15, और संबंधित नियंत्रण हार्डवेयर इसी उत्पादन अवधि से। संगत धुरी मोटर्स के साथ इन नियंत्रणों को चलाने वाली मशीनें प्राथमिक अनुप्रयोग हैं।बाद में FANUC स्पिंडल सिस्टम विभिन्न एन्कोडर प्रौद्योगिकियों (जैसे αi और βi सेंसर परिवार) पर चले गए, जो पूरी तरह से अलग बोर्ड और कनेक्टर का उपयोग करते हैं। A20B-9000-0380 उन मोटर पीढ़ियों पर लागू नहीं होता है।
Q4: क्या यह बोर्ड धुरी स्थिति कोडर (A860-सीरीज पल्सकोडर) के समान है?
नहीं, ये दो अलग-अलग घटक हैं जो FANUC धुरी प्रणाली में अलग-अलग भूमिका निभाते हैं। A20B-9000-0380 एक सेंसर सिग्नल कन्वर्टर बोर्ड है जो धुरी मोटर आवास के अंदर लगाया गया है,आंतरिक ऑप्टिकल पिकअप आउटपुट को डिजिटल फीडबैक सिग्नल में परिवर्तित करना. A860-सीरीज़ के स्थिति कोडर (जैसे A860-0309 या A860-0382 परिवार) बाहरी सेंसर हैं जो आम तौर पर धुरी के नाक पर या मैकेनिकल युग्मन के माध्यम से लगाए जाते हैं,विशेष रूप से उच्च संकल्प धुरी अभिविन्यास और सी-अक्ष नियंत्रण के लिए प्रयोग किया जाता हैकई मशीनों पर दोनों प्रकार के फीडबैक एक साथ मौजूद होते हैं - आंतरिक मोटर सेंसर गति विनियमन को संभालता है जबकि बाहरी स्थिति कोडर कोणीय स्थिति को संभालता है।
Q5: स्थापना से पहले क्षति को रोकने के लिए A20B-9000-0380 को कैसे संभाला और संग्रहीत किया जाना चाहिए?
सभी सटीक FANUC एन्कोडर पीसीबी की तरह, A20B-9000-0380 को मानक ईएसडी सावधानियों के साथ संभाला जाना चाहिए।ऑप्टिकल पिकअप सतह (यदि उजागर हो) को पूरी तरह से फिंगरप्रिंट से मुक्त रखा जाना चाहिएऑप्टिकल पथ पर प्रदूषण की एक पतली फिल्म भी सिग्नल की गुणवत्ता को कम कर देगी और कंपन के तहत समय-समय पर अलार्म का कारण बन सकती है।दीर्घकालिक भंडारण सूखे में एक सील एंटीस्टैटिक बैग में होना चाहिए, चुंबकीय क्षेत्रों और प्रत्यक्ष सूर्य के प्रकाश से दूर तापमान स्थिर वातावरण में, स्थापना से पहले, किसी भी विकृत या पीछे धकेल दिया पिन के लिए 12 पिन कनेक्टर शरीर की जांच,क्योंकि शिपिंग के दौरान कनेक्टर की क्षति उपयोग किए गए बोर्डों के साथ समस्याओं का सबसे आम कारण है जो अधिशेष आपूर्तिकर्ताओं से आते हैं।.
