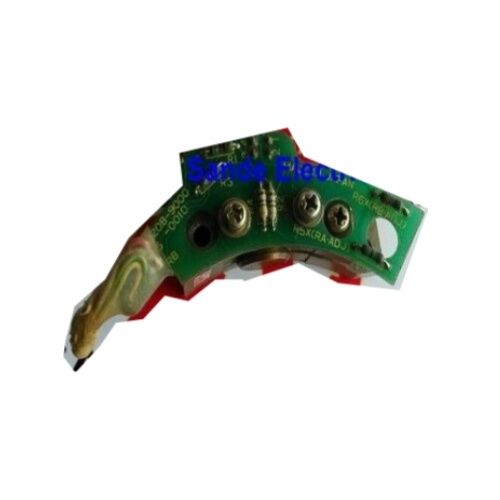

FANUC A20B-9000-0500 एनकोडर — FANUC सीएनसी सिस्टम के लिए स्पिंडल मोटर एनकोडर बोर्ड

यह कंपोनेंट क्या है — और यह क्यों मायने रखता है

A20B-9000-0500 एक FANUC स्पिंडल मोटर एनकोडर बोर्ड है, जो FANUC सीएनसी मशीनिंग सिस्टम में उपयोग किए जाने वाले फीडबैक सेंसर की A20B-9000 श्रृंखला का हिस्सा है। इसका काम क्लोज्ड-लूप स्पिंडल नियंत्रण के केंद्र में है: स्पिंडल मोटर से जुड़ा हुआ, यह लगातार घूर्णी स्थिति और गति को मापता है, उस डेटा को स्पिंडल एम्पलीफायर और सीएनसी नियंत्रण में वापस फीड करता है ताकि सिस्टम ठीक से नियंत्रित कर सके कि स्पिंडल कितनी तेजी से घूम रहा है और — महत्वपूर्ण रूप से — किसी भी क्षण यह किस स्थिति में है।

अंतिम बिंदु पर जोर देने की आवश्यकता है। स्पिंडल नियंत्रण केवल एक लक्ष्य आरपीएम तक पहुंचने के बारे में नहीं है। रिजिड टैपिंग, थ्रेड कटिंग और स्पिंडल ओरिएंटेशन जैसे संचालन के लिए सीएनसी को किसी भी क्षण स्पिंडल शाफ्ट की सटीक कोणीय स्थिति जानने की आवश्यकता होती है। एनकोडर बोर्ड वह है जो उस स्थिति जागरूकता को संभव बनाता है। एक कार्यशील एनकोडर के बिना, स्पिंडल सबसे अच्छा ओपन-लूप व्यवहार पर वापस आ जाता है — और अधिक सामान्यतः, सीएनसी एक स्पिंडल फीडबैक अलार्म उत्पन्न करता है और प्रोग्राम को बिल्कुल भी चलाने से इनकार करता है।

A20B-9000-0500 को कुछ पार्ट्स कैटलॉग में A20B90000500 के रूप में भी क्रॉस-रेफरेंस किया गया है — दोनों पदनाम एक ही कंपोनेंट को संदर्भित करते हैं।

A20B-9000 एनकोडर श्रृंखला संदर्भ में

FANUC अपने स्पिंडल एनकोडर रेंज में एक संरचित पार्ट नंबरिंग सिस्टम का उपयोग करता है। A20B-9000 श्रृंखला स्पिंडल मोटर एनकोडर बोर्डों के एक परिवार को शामिल करती है जो FANUC एसी स्पिंडल मोटरों में एकीकरण के लिए डिज़ाइन किए गए हैं। श्रृंखला के भीतर प्रत्येक वेरिएंट — जिसमें A20B-9000-0380, A20B-9000-0300, A20B-9000-0010, और A20B-9000-0500 शामिल हैं — विशिष्ट मोटर प्रकारों और स्पिंडल एम्पलीफायर कॉन्फ़िगरेशन से मेल खाता है।

ये एनकोडर बोर्ड FANUC सर्वो फीड अक्षों पर उपयोग किए जाने वाले A860-श्रृंखला पल्स कोडर से अलग हैं। जहां A860 परिवार रैखिक और घूर्णी फीड अक्षों की फीडबैक आवश्यकताओं को संभालता है, वहीं A20B-9000 बोर्ड विशेष रूप से स्पिंडल मोटरों की उच्च-गति, उच्च-शक्ति मांगों के लिए इंजीनियर किए गए हैं — मशीनें हजारों आरपीएम पर निरंतर कटिंग ऑपरेशन चलाती हैं, अक्सर कूलिंग और कंपन की स्थिति के साथ जो एक सर्वो अक्ष एनकोडर कभी सामना नहीं करेगा।

यह समझना कि किसी दिए गए मशीन के लिए कौन सा वेरिएंट सही है, एनकोडर को विशिष्ट मोटर मॉडल से मिलान करने की आवश्यकता होती है। एक ही भौतिक रूप कारक के भीतर गलत एनकोडर का उपयोग करने से गलत गिनती, त्रुटिपूर्ण गति डेटा, या नियंत्रण अलार्म हो सकता है, भले ही यूनिट सामान्य रूप से चालू हो जाए।

स्पिंडल नियंत्रण लूप में तकनीकी भूमिका

जब एक मैकेनिस्ट एक एस-कमांड दर्ज करता है — जैसे, S3000 M03 — घटनाओं का क्रम जो होता है वह जितना दिखता है उससे कहीं अधिक जटिल होता है। स्पिंडल एम्पलीफायर मोटर को पावर भेजता है, स्पिंडल तेज होना शुरू हो जाता है, और एनकोडर बोर्ड तुरंत वास्तविक शाफ्ट रोटेशन के समानुपाती फीडबैक पल्स उत्पन्न करना शुरू कर देता है। एम्पलीफायर उन पल्स की तुलना कमांडेड गति से करता है और अंतर को बंद करने के लिए लगातार अपने आउटपुट को समायोजित करता है।

स्थिर अवस्था में, एनकोडर लूप को बंद रखता है: कटिंग लोड भिन्नता, थर्मल प्रभाव, या आपूर्ति में उतार-चढ़ाव के कारण लक्ष्य आरपीएम से कोई भी विचलन वास्तविक समय में पता लगाया और ठीक किया जाता है। यही वह है जो FANUC स्पिंडल ड्राइव को विभिन्न चिप लोड के तहत उनकी विशिष्ट गति स्थिरता प्रदान करता है — एनकोडर कट के दौरान लगातार एम्पलीफायर के नियंत्रण गणना को अपडेट कर रहा है।

स्थिति नियंत्रण की आवश्यकता वाले संचालन के लिए — रिजिड टैपिंग सबसे आम है — एनकोडर पूर्ण चरण संदर्भ भी प्रदान करता है। सीएनसी जानता है कि स्पिंडल एक क्रांति के भीतर कहां है, जो इसे सटीक थ्रेड पिच का उत्पादन करने के लिए जेड-एक्सिस फीड के साथ स्पिंडल रोटेशन को सिंक्रनाइज़ करने की अनुमति देता है, भले ही टैपिंग चक्र के दौरान गति में मामूली भिन्नता हो।

भौतिक विशेषताएँ और स्थापना स्थान

A20B-9000-0500 एनकोडर बोर्ड को स्पिंडल मोटर के पीछे, आमतौर पर कूलिंग फैन असेंबली के नीचे लगाया जाना है। अधिकांश FANUC स्पिंडल मोटर कॉन्फ़िगरेशन पर, ब्लोअर फैन मोटर फ्रेम के पीछे लगा होता है, और एनकोडर फैन हाउसिंग और मोटर एंड-बेल के बीच बैठता है, जो मोटर शाफ्ट एक्सटेंशन से जुड़ा होता है।

भौतिक रूप से, इकाई में एक सेंसिंग पीसीबी (स्टेटर तत्व) और एक रोटर डिस्क या लक्ष्य होता है जो घूमने वाले शाफ्ट से जुड़ता है। पीसीबी लक्ष्य के घूर्णन का पता लगाता है और फीडबैक सिग्नल उत्पन्न करता है। क्योंकि रोटर यांत्रिक रूप से शाफ्ट से जुड़ा होता है, एनकोडर बोर्ड को स्थापना के दौरान सावधानीपूर्वक संरेखण की आवश्यकता होती है — रोटर माउंटिंग में थोड़ी सी भी विलक्षणता फीडबैक सिग्नल में शोर पैदा कर सकती है, जो संचालन के दौरान हंटिंग, कंपन, या रुक-रुक कर गति अनियमितताओं के रूप में प्रकट होती है।

एनकोडर का आउटपुट स्पिंडल एम्पलीफायर से जुड़ता है — आमतौर पर जेवाई2 या समकक्ष टर्मिनल के माध्यम से — एक समर्पित शील्डेड केबल का उपयोग करके। केबल अखंडता एनकोडर-संबंधित दोषों का एक सामान्य स्रोत है जिसमें एनकोडर बोर्ड स्वयं शामिल नहीं है; यह समस्या निवारण के दौरान बोर्ड को दोष देने से पहले जांचने लायक है।

इस कंपोनेंट की ओर इशारा करने वाले सामान्य विफलता लक्षण

स्पिंडल एनकोडर विफलता कई पहचानने योग्य तरीकों से प्रस्तुत होती है। इन पैटर्न को जानने से डायग्नोस्टिक समय बचता है और अनावश्यक पार्ट्स प्रतिस्थापन से बचा जाता है।

पावर-अप पर या त्वरण के दौरान स्पिंडल फीडबैक अलार्म।यह सबसे सीधा संकेत है। FANUC 0i, 16i, 18i, और समान नियंत्रणों पर, अलार्म नंबर स्पिंडल गति विचलन, एनकोडर डिस्कनेक्शन, या फीडबैक सिग्नल की असामान्यता का संदर्भ देगा।

स्पिंडल स्थिर गति पर शिकार करता है या दोलन करता है।यदि मोटर लगभग सही आरपीएम तक पहुंच जाती है लेकिन फिर लयबद्ध रूप से उछलती और ठीक होती है, तो एनकोडर पूरी तरह से विफल होने के बजाय एक शोर या रुक-रुक कर सिग्नल उत्पन्न कर रहा है। यह एक क्षतिग्रस्त रोटर डिस्क, ढीले माउंटिंग हार्डवेयर के कारण रोटर को डगमगाने की अनुमति देता है, या पीसीबी पर ही सेंसिंग तत्वों को नुकसान पहुंचा सकता है।

रिजिड टैपिंग से गलत पिच या फटे हुए थ्रेड्स निकलते हैं।स्थिति-निर्भर संचालन एनकोडर में छोटी गिनती त्रुटियों के प्रति भी संवेदनशील होते हैं। टैप किए गए छेदों में व्यवस्थित पिच त्रुटियां — जहां थ्रेड लगातार ओवर- या अंडर-पिच है — एनकोडर पहनने का संकेत दे सकती है जो अभी तक एक हार्ड अलार्म उत्पन्न नहीं हुआ है।

कोई स्पिंडल फीडबैक नहीं, स्पिंडल ओपन लूप में चलता है या बिल्कुल नहीं।एक पूर्ण एनकोडर बोर्ड विफलता आमतौर पर सीएनसी को स्पिंडल कमांड से इनकार करने का कारण बनती है, तुरंत एक अलार्म प्रदर्शित करती है।

एनकोडर बोर्ड को बदलने से पहले, हमेशा एनकोडर केबल और कनेक्टर को सत्यापित करें। कनेक्टर में कूलेंट का प्रवेश, मोटर के पास केबल को नुकसान, और जंग लगे पिन बोर्ड विफलता के समान लक्षण पैदा करते हैं, जो प्रतिस्थापन लागत के एक अंश पर होते हैं।

सोर्सिंग विचार

A20B-9000-0500 एक मूल FANUC कंपोनेंट है। सक्रिय उत्पादन में मशीनों के लिए, नए-पुराने-स्टॉक, पेशेवर रूप से नवीनीकृत, और उपयोग किए गए-परीक्षणित इकाइयों के बीच का चुनाव काफी हद तक जोखिम प्रबंधन निर्णय है।

नई ओईएम स्टॉक, जहां उपलब्ध हो, सेवा जीवन में उच्चतम आत्मविश्वास प्रदान करता है — लेकिन पुरानी मशीन पीढ़ियों से FANUC एनकोडर बोर्ड मानक चैनलों के माध्यम से हमेशा आसानी से उपलब्ध नहीं होते हैं, और जब वे होते हैं, तो वे प्रीमियम ले जाते हैं। प्रतिष्ठित सीएनसी कंपोनेंट विशेषज्ञों से नवीनीकृत इकाइयां जो शिपिंग से पहले लाइव स्पिंडल ड्राइव टेस्ट उपकरण पर परीक्षण करती हैं, एक व्यावहारिक विकल्प प्रदान करती हैं। मुख्य योग्यता यह है कि क्या आपूर्तिकर्ता केवल पावर-ऑन निरंतरता पर नहीं, बल्कि गतिशील लोड के तहत परीक्षण करता है।

इकाई के इतिहास की परवाह किए बिना, उचित स्थापना और केबल निरीक्षण कंपोनेंट की गुणवत्ता जितना ही महत्वपूर्ण है। कई "एनकोडर प्रतिस्थापन" स्थितियां केबल या कनेक्टर चरण पर हल हो जाती हैं, बिना किसी बोर्ड-स्तरीय कार्य की आवश्यकता के।

अक्सर पूछे जाने वाले प्रश्न

Q1: A20B-9000-0500 और अन्य A20B-9000 श्रृंखला एनकोडर बोर्ड जैसे A20B-9000-0380 या A20B-9000-0300 के बीच क्या अंतर है?

A20B-9000 श्रृंखला में प्रत्येक वेरिएंट एक विशिष्ट FANUC स्पिंडल मोटर मॉडल या मोटर पीढ़ी से मेल खाता है। प्रत्यय संख्या (0500, 0380, 0300, आदि) विशिष्ट डिजाइन संशोधन और मोटर प्रकार की पहचान करती है जिसके लिए इसे कैलिब्रेट किया गया है। वे एक सामान्य भौतिक अवधारणा साझा करते हैं — स्पिंडल मोटर के पीछे लगाया गया एनकोडर पीसीबी — लेकिन सेंसिंग ज्यामिति, पल्स आउटपुट और इलेक्ट्रिकल इंटरफ़ेस में भिन्न होते हैं। मोटर पर गलत वेरिएंट का उपयोग करने से गलत गति रीडिंग, स्पिंडल अलार्म, या मूक गिनती त्रुटियां होंगी। हमेशा मोटर नेमप्लेट या मशीन की पार्ट्स सूची के मुकाबले पार्ट नंबर की पुष्टि करें, बजाय इसके कि भौतिक फिटमेंट का मतलब कार्यात्मक संगतता है।

Q2: क्या इस एनकोडर बोर्ड की मरम्मत की जा सकती है, या इसे तुरंत बदलने की आवश्यकता है?

कंपोनेंट-स्तरीय मरम्मत तकनीकी रूप से संभव है और सही उपकरण वाली विशेषज्ञ सीएनसी मरम्मत कंपनियों द्वारा अभ्यास किया जाता है। सेंसिंग पीसीबी ऑप्टिकल या चुंबकीय डिटेक्शन सर्किट, सिग्नल कंडीशनिंग कंपोनेंट्स, या आउटपुट ड्राइवर स्टेज में विफलताओं से पीड़ित हो सकती है — ये सभी सिद्धांत रूप में मरम्मत योग्य हैं। हालांकि, रोटर-टू-स्टेटर संबंध की यांत्रिक सटीकता इलेक्ट्रॉनिक्स जितनी ही महत्वपूर्ण है, इसलिए किसी भी मरम्मत को यह भी सत्यापित करना चाहिए कि माउंटिंग हार्डवेयर और रोटर की स्थिति सहनशीलता के भीतर है। स्पिंडल एनकोडर के लिए, जहां एक सूक्ष्म गिनती त्रुटि मशीन द्वारा उत्पादित भागों में वास्तविक गुणवत्ता की समस्याएं पैदा करती है, मरम्मत के बाद परीक्षण में वास्तविक ऑपरेटिंग गति पर गतिशील सत्यापन शामिल होना चाहिए — न कि केवल एक स्थिर बेंच परीक्षण।

Q3: मशीन एक स्पिंडल एनकोडर अलार्म दिखाती है। मैं कैसे पुष्टि करूं कि यह एनकोडर बोर्ड है, केबल नहीं?

एनकोडर बोर्ड को छूने से पहले केबल से शुरू करें। स्पिंडल एम्पलीफायर छोर पर एनकोडर केबल को डिस्कनेक्ट करें और कनेक्टर पिन को जंग, मुड़े हुए संपर्कों, या कूलेंट अवशेषों के लिए निरीक्षण करें। फिर मोटर पर एनकोडर कनेक्टर और एम्पलीफायर कनेक्टर के बीच केबल की निरंतरता की जांच करें, विशेष रूप से शील्डेड कंडक्टरों में रुक-रुक कर होने वाले ओपन की तलाश करें — सबसे आम केबल विफलता मोड। यदि केबल जांच से ठीक हो जाती है, और अलार्म एक ज्ञात-अच्छे विकल्प केबल के साथ बना रहता है, तो एनकोडर बोर्ड स्वयं सबसे संभावित दोष है। कुछ FANUC नियंत्रणों पर, डायग्नोस्टिक्स पृष्ठ कच्चे एनकोडर फीडबैक डेटा दिखाता है; यदि वह डेटा अनुपस्थित या एक अच्छी केबल जुड़े होने पर अनियमित है, तो एनकोडर बोर्ड लगभग निश्चित रूप से विफल हो गया है।

Q4: क्या A20B-9000-0500 FANUC 0-श्रृंखला और नए 16i/18i/0i श्रृंखला नियंत्रण दोनों के साथ संगत है?

संगतता का निर्धारण उपयोग में स्पिंडल मोटर और स्पिंडल एम्पलीफायर द्वारा किया जाता है, न कि सीधे सीएनसी नियंत्रण श्रृंखला द्वारा। एनकोडर बोर्ड स्पिंडल एम्पलीफायर के साथ इंटरफेस करता है — यदि एम्पलीफायर अपरिवर्तित है और मोटर अपरिवर्तित है, तो एक विफल A20B-9000-0500 को एक समान इकाई के साथ बदलने से सामान्य कार्यक्षमता बहाल हो जाएगी, भले ही सीएनसी नियंत्रण की कौन सी पीढ़ी अपस्ट्रीम में हो। संगतता प्रश्न तब उत्पन्न होते हैं जब एक मशीन को फिर से नियंत्रित किया गया हो या जब एक स्पिंडल एम्पलीफायर को विभिन्न-पीढ़ी की इकाई के साथ बदल दिया गया हो — उन मामलों में, नए एम्पलीफायर की एनकोडर इंटरफ़ेस आवश्यकताओं को A20B-9000-0500 द्वारा प्रदान किए जाने वाले के मुकाबले सत्यापित किया जाना चाहिए।

Q5: यदि इसे तुरंत स्थापित नहीं किया जा सकता है तो A20B-9000-0500 को कैसे संग्रहीत किया जाना चाहिए?

इकाई को उसके मूल एंटी-स्टैटिक पैकेजिंग या समकक्ष ईएसडी-सुरक्षात्मक पैकेजिंग में, एक साफ, शुष्क वातावरण में स्थिर तापमान के साथ संग्रहीत करें — सीधी धूप, आर्द्रता और कंपन के स्रोतों से दूर। सेंसिंग पीसीबी में इलेक्ट्रोस्टैटिक डिस्चार्ज के प्रति संवेदनशील घटक होते हैं, और रोटर तत्व (यदि असेंबली के रूप में शामिल हो) ऐसे प्रभावों से क्षतिग्रस्त हो सकता है जो आवास को दृश्य रूप से चिह्नित नहीं करेंगे। मजबूत चुंबकीय क्षेत्रों के पास इकाई को संग्रहीत करने से बचें। अधिकांश सीएनसी कंपोनेंट विशेषज्ञ इष्टतम विश्वसनीयता के लिए भंडारण से हटाने के 12-18 महीनों के भीतर स्थापना की सलाह देते हैं; इस अवधि से परे संग्रहीत इकाइयों को उत्पादन मशीन पर स्थापना से पहले कार्यात्मक रूप से परीक्षण किया जाना चाहिए।

A20B-9000-0500 एनकोडर बोर्ड को सही FANUC स्पिंडल मोटर मॉडल से मेल खाना चाहिए। स्थापना से पहले हमेशा मोटर नेमप्लेट और मशीन प्रलेखन के मुकाबले संगतता सत्यापित करें। एनकोडर प्रतिस्थापन मशीन को पूरी तरह से लॉक आउट करके और स्पिंडल मोटर को परिवेश के तापमान तक ठंडा करके किया जाना चाहिए।
