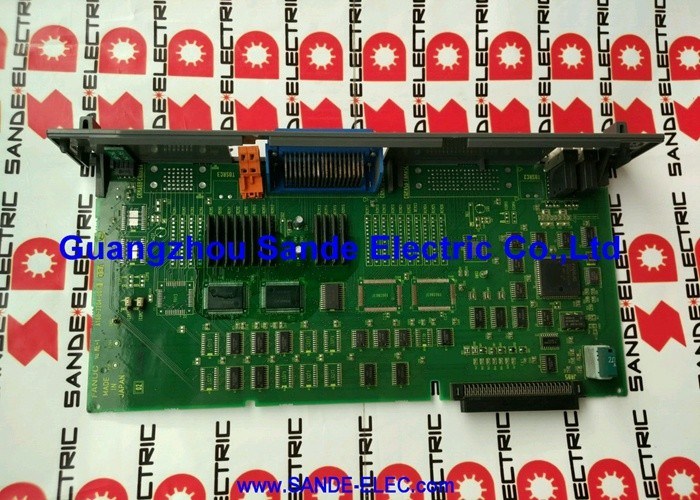

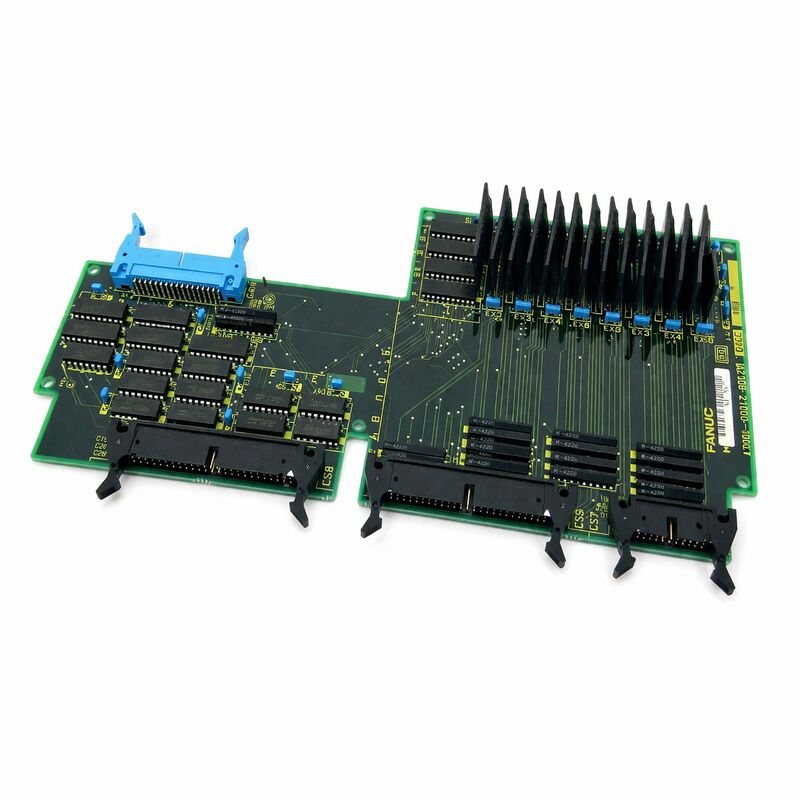

A20B-9001-0480 Fanuc पीसीबी बोर्ड A20B90010480 A2OB-9OOI-O48O

FANUC A20B-9001-0480 | 52/40 सिंक टाइप सब I/O PCB — FANUC सीरीज 16/18 CNC के लिए पिगीबैक I/O विस्तार, DI/DO क्षमता बढ़ाता है, औद्योगिक स्पेयर पार्ट

अवलोकन

FANUC A20B-9001-0480FANUC सीरीज 16/18 CNC के I/O आर्किटेक्चर में एक बहुत ही विशिष्ट और व्यावहारिक भूमिका निभाता है: यह एक मशीन को अलग स्टैंडअलोन I/O कार्ड या दूसरे कंट्रोलर की आवश्यकता के बिना अधिक सिग्नल कनेक्शन देता है।सब I/O बोर्ड सीधे एक मौजूदा प्राइमरी I/O बोर्ड पर पिगीबैक करता है, CNC से प्राइमरी बोर्ड के बस कनेक्शन को साझा करता है और अपने स्वयं के सिग्नल टर्मिनल जोड़ता है।

परिणाम एक कॉम्पैक्ट, लागत प्रभावी I/O विस्तार है जिसे मशीन टूल बिल्डरों ने तब शामिल किया था जब एक सिंगल प्राइमरी I/O बोर्ड की क्षमता मशीन के इनपुट और आउटपुट के पूर्ण पूरक के लिए अपर्याप्त थी।

यह समझना कि I/O विस्तार कभी-कभी क्यों आवश्यक होता है, यह जानने की आवश्यकता है कि मशीन टूल I/O कैसे वितरित किया जाता है।

FANUC CNC में PMC (प्रोग्रामेबल मशीन कंट्रोलर) मशीन-विशिष्ट लैडर लॉजिक को निष्पादित करता है जो वास्तविक एक्सिस और स्पिंडल मोशन को छोड़कर हर मशीन फ़ंक्शन को नियंत्रित करता है — ATC टूल चयन और क्लैंपिंग, पैलेट बदलना, कूलेंट ऑन/ऑफ, चिप कन्वेयर, डोर इंटरलॉक, स्नेहन प्रणाली, वर्कपीस क्लैंपिंग, टेलस्टॉक पोजिशनिंग, स्टेडी रेस्ट, हाइड्रोलिक वाल्व एक्चुएशन, और अनगिनत अन्य कार्य।

इनमें से प्रत्येक फ़ंक्शन I/O सिग्नल उत्पन्न और उपभोग करता है: एक दरवाजे में एक ओपन लिमिट और एक क्लोज्ड लिमिट (2 इनपुट) होती है, एक हाइड्रोलिक क्लैंप में एक सोलनॉइड कमांड (1 आउटपुट) और कन्फर्म्ड/अनक्लैम्प्ड लिमिट स्विच (2 इनपुट) होते हैं, एक टूल मैगज़ीन में प्रत्येक मैगज़ीन पोजीशन सेंसर के लिए एक सिग्नल हो सकता है (बड़े मैगज़ीन पर 60+ इनपुट तक)। एक पूरी तरह से सुसज्जित मशीनिंग सेंटर में इन सबको जोड़ें और कुल I/O गणना आसानी से 104/80 बोर्ड द्वारा प्रदान की जाने वाली एकल क्षमता से अधिक हो जाती है।

मुख्य विनिर्देश

पैरामीटर

"सिंक टाइप" FANUC की I/O शब्दावली में इसका मतलब है कि आउटपुट ट्रांजिस्टर सक्रिय (लॉजिक 1) होने पर आउटपुट टर्मिनल को 0V कॉमन रेल तक खींचते हैं।

बाहरी डिवाइस — एक सोलनॉइड वाल्व, एक रिले कॉइल, एक इंडिकेटर लैंप — को पॉजिटिव सप्लाई रेल (+24VDC) और आउटपुट टर्मिनल के बीच जोड़ा जाता है। जब PMC लैडर आउटपुट को सक्रिय करता है, तो करंट +24V से डिवाइस के माध्यम से और आउटपुट टर्मिनल में प्रवाहित होता है, जहां सिंक ट्रांजिस्टर इसे 0V तक पास करता है।

यह सिंक (NPN) टोपोलॉजी एशियाई CNC मशीन टूल और जापानी औद्योगिक उपकरणों में व्यापक रूप से उपयोग की जाती है। FANUC-संगत सिस्टम के लिए डिज़ाइन किए गए अधिकांश सोलनॉइड वाल्व, रिले और पायलट लैंप किसी भी अतिरिक्त घटक के बिना 24VDC और सिंक आउटपुट के बीच जुड़ते हैं।

विशिष्ट मशीन टूल के लिए मशीन वायरिंग आरेख दिखाता है कि कौन से आउटपुट एड्रेस I/O बोर्ड के कनेक्टर पर कौन से भौतिक आउटपुट टर्मिनल से मेल खाते हैं, और कौन से बाहरी डिवाइस प्रत्येक टर्मिनल से जुड़े हैं।

A20B-9001-0480 के 40 सिंक आउटपुट प्राइमरी I/O बोर्ड के आउटपुट के समान विद्युत विशेषताओं का पालन करते हैं — 24VDC मशीन टूल कंट्रोल वोल्टेज मानक के लिए डिज़ाइन किए गए हैं और इंडक्टिव लोड (सोलनॉइड वाल्व कॉइल, रिले कॉइल) को संभालने में सक्षम हैं जो मशीन टूल इलेक्ट्रिकल सिस्टम में मानक हैं।

इंस्टॉलेशन पोजीशन और प्राइमरी I/O बोर्ड संबंध

FANUC सीरीज 16/18 CNC रैक में, प्राइमरी I/O बोर्ड एक निर्दिष्ट स्लॉट पर कब्जा करता है।

A20B-9001-0480 सब I/O बोर्ड एक समर्पित विस्तार कनेक्टर के माध्यम से सीधे प्राइमरी बोर्ड से जुड़ता है — यह एक स्वतंत्र रैक स्लॉट पर कब्जा नहीं करता है, बल्कि प्राइमरी बोर्ड पर चलता है, CNC के PMC के साथ संवाद करने के लिए उस बोर्ड के रैक कनेक्शन का उपयोग करता है।

PMC लैडर प्रोग्राम सब I/O बोर्ड के इनपुट और आउटपुट को विशिष्ट G-एड्रेस (PMC से आउटपुट) और F-एड्रेस (PMC को इनपुट) रेंज के माध्यम से एक्सेस करता है जो I/O बोर्ड के एड्रेस मैपिंग में सब बोर्ड के सिग्नलों को असाइन किए गए हैं।

मशीन टूल बिल्डर मशीन बनने पर PMC पैरामीटर में इस एड्रेस मैपिंग को परिभाषित करता है — A20B-9001-0480 के सिग्नल PMC लैडर को प्राइमरी बोर्ड के अलावा अतिरिक्त DI/DO एड्रेस के रूप में दिखाई देते हैं।

A20B-9001-0480 को बदलते समय, रिप्लेसमेंट बोर्ड का भौतिक इंस्टॉलेशन उपरोक्त का उल्टा होता है: इसे प्राइमरी बोर्ड के विस्तार कनेक्टर से कनेक्ट करें, इसे यांत्रिक रूप से सुरक्षित करें (बोर्ड आमतौर पर प्राइमरी बोर्ड के ब्रैकेट या स्टैंडऑफ से सुरक्षित होता है), I/O वायरिंग को सब बोर्ड के टर्मिनल स्ट्रिप्स या कनेक्टर से फिर से कनेक्ट करें, और PMC डायग्नोस स्क्रीन पर सिग्नल की जांच करके PMC I/O एड्रेस ऑपरेशन को सत्यापित करें।

PMC डायग्नोस स्क्रीन — फॉल्ट आइसोलेशन के लिए पहला टूल

जब A20B-9001-0480 से उत्पन्न होने वाले सिग्नल में खराबी का संदेह होता है — एक मशीन फ़ंक्शन कमांड का जवाब नहीं दे रहा है, एक इनपुट भौतिक सेंसर स्थिति को प्रतिबिंबित नहीं कर रहा है — पहला डायग्नोस्टिक कदम CNC की PMC डायग्नोस स्क्रीन है।

MDI पैनल के माध्यम से सुलभ, डायग्नोस स्क्रीन हर PMC एड्रेस की वास्तविक समय स्थिति दिखाती है, जिसमें सब बोर्ड के सिग्नलों के अनुरूप G-एड्रेस (कमांडेड आउटपुट) और F-एड्रेस (प्राप्त इनपुट) शामिल हैं।

यदि एक कमांडेड आउटपुट सक्रिय है (G-एड्रेस बिट = 1) लेकिन भौतिक आउटपुट टर्मिनल मल्टीमीटर से मापने पर 24V नहीं दिखाता है, तो खराबी या तो सब बोर्ड पर आउटपुट ट्रांजिस्टर में है, टर्मिनल से डिवाइस तक की वायरिंग में है, या डिवाइस में ही है।

यदि एक इनपुट एड्रेस (F-एड्रेस बिट) भौतिक सेंसर स्थिति को प्रतिबिंबित नहीं करता है (सेंसर सक्रिय है लेकिन बिट = 0, या सेंसर निष्क्रिय है लेकिन बिट = 1), तो खराबी सब बोर्ड पर इनपुट सर्किट में है, इनपुट वायरिंग में है, या सेंसर में है।

यह व्यवस्थित सिग्नल-ट्रेसिंग दृष्टिकोण जल्दी से अलग करता है कि A20B-9001-0480 स्वयं विफल हो गया है या खराबी बाहरी वायरिंग और उससे जुड़े उपकरणों में है।

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या A20B-9001-0480 हमेशा मौजूद रहता है, या यह सीरीज 16/18 I/O सिस्टम में एक वैकल्पिक जोड़ है?

यह एक वैकल्पिक जोड़ है — प्राइमरी I/O बोर्ड स्वतंत्र रूप से काम करता है, और A20B-9001-0480 केवल तब स्थापित किया जाता है जब मशीन टूल बिल्डर ने यह निर्धारित किया हो कि मशीन की I/O आवश्यकताओं के लिए प्राइमरी बोर्ड की 104/80 DI/DO क्षमता अपर्याप्त है।

कुछ सीरीज 16/18 मशीनों में फैक्ट्री से सब बोर्ड स्थापित होता है; अन्य में नहीं होता है।

किसी विशिष्ट मशीन में सब बोर्ड मौजूद है या नहीं, इसकी पुष्टि I/O बोर्ड असेंबली का भौतिक निरीक्षण करके या मशीन के इलेक्ट्रिकल डॉक्यूमेंटेशन का संदर्भ लेकर की जाती है।

एक मशीन जो सब बोर्ड स्थापित न होने पर चल रही है, जब PMC लैडर इसकी अपेक्षा करता है, तो सब बोर्ड को असाइन किए गए किसी भी एड्रेस के लिए अलार्म या गलत I/O व्यवहार दिखाएगी।

Q2: A20B-9001-0480 को बदलने के बाद, मशीन के कुछ फ़ंक्शन अभी भी काम नहीं कर रहे हैं। क्या जांचा जाना चाहिए?

सत्यापित करें कि रिप्लेसमेंट बोर्ड सही ढंग से बैठा है और प्राइमरी I/O बोर्ड के विस्तार कनेक्टर से जुड़ा है — एक आंशिक कनेक्शन कुछ सिग्नल को काम करने और दूसरों को विफल करने का कारण बनता है। फिर सब बोर्ड के I/O टर्मिनलों पर सभी वायरिंग को फिर से जोड़ने की जांच करें।

गलत स्थिति दिखाने वाले विशिष्ट इनपुट और आउटपुट एड्रेस की पुष्टि करने के लिए PMC डायग्नोस स्क्रीन का उपयोग करें, फिर उन विशिष्ट सिग्नलों को टर्मिनल से डिवाइस तक की वायरिंग के माध्यम से ट्रेस करें।

मशीन की I/O सूची (आमतौर पर मशीन के इलेक्ट्रिकल डॉक्यूमेंटेशन में) के विरुद्ध एक व्यवस्थित एड्रेस-दर-एड्रेस जांच यह पुष्टि करती है कि समस्या बोर्ड-आंतरिक है या वायरिंग-बाहरी।

Q3: क्या A20B-9001-0480 का उपयोग FANUC सीरीज 0 या 21 CNC सिस्टम के साथ किया जा सकता है?

A20B-9001-0480 FANUC सीरीज 16/18 CNC सिस्टम के लिए निर्दिष्ट है। अन्य FANUC CNC पीढ़ियों (सीरीज 0, 21, 0i) के साथ इसकी संगतता इस बात पर निर्भर करती है कि उन सिस्टम के प्राइमरी I/O बोर्ड में समान विस्तार कनेक्टर है या नहीं और PMC एड्रेस मैपिंग संगत है या नहीं। क्रॉस-जेनरेशन संगतता न मानें — ऑर्डर करने या स्थापित करने से पहले विशिष्ट मशीन के हार्डवेयर डॉक्यूमेंटेशन और CNC पीढ़ी के हार्डवेयर मैनुअल के विरुद्ध पुष्टि करें।

Q4: सब I/O बोर्ड में "सिंक टाइप" आउटपुट हैं। क्या सोर्स-टाइप (PNP) डिवाइस इन आउटपुट से कनेक्ट किए जा सकते हैं?

सिंक टाइप आउटपुट 24VDC पॉजिटिव सप्लाई लोड (सोलनॉइड वाल्व कॉइल, +24V से जुड़े रिले कॉइल) के साथ करंट-सिंकिंग ऑपरेशन के लिए डिज़ाइन किए गए हैं। सोर्स टाइप (PNP) सेंसर या अन्य सोर्स-टाइप डिवाइस रिले या इंटरफ़ेस सर्किट के बिना सीधे सिंक-टाइप आउटपुट टर्मिनलों को प्रतिस्थापित या कनेक्ट नहीं कर सकते हैं।

फील्ड डिवाइस कनेक्ट करते समय, सत्यापित करें कि डिवाइस की वायरिंग टोपोलॉजी (लोड +V से जुड़ा है या लोड 0V से जुड़ा है) आउटपुट प्रकार (सिंक या सोर्स) से मेल खाती है।

इनपुट चैनलों के लिए, समान विचार लागू होते हैं — A20B-9001-0480 के इनपुट सर्किट सीरीज 16/18 कनेक्शन मैनुअल में प्रलेखित विशिष्ट इनपुट सिग्नल वोल्टेज और टोपोलॉजी के लिए डिज़ाइन किए गए हैं।

Q5: क्या A20B-9001-0480 में कोई CNC डेटा संग्रहीत है जिसे बदलने से पहले बैकअप करने की आवश्यकता है?

नहीं। A20B-9001-0480 एक विशुद्ध रूप से इलेक्ट्रिकल सिग्नल इंटरफ़ेस बोर्ड है — इसमें I/O ट्रांजिस्टर, इनपुट ऑप्टोकपलर, सिग्नल कंडीशनिंग सर्किट और फील्ड वायरिंग के लिए भौतिक कनेक्टर होते हैं, लेकिन यह कोई मशीन पैरामीटर, PMC लैडर प्रोग्राम या कॉन्फ़िगरेशन डेटा संग्रहीत नहीं करता है।

सभी PMC डेटा CNC कंट्रोलर की FROM/SRAM मेमोरी मॉड्यूल में रहता है, जो I/O बोर्ड प्रतिस्थापन से अप्रभावित रहता है। इस बोर्ड को बदलने के लिए विशेष रूप से किसी डेटा बैकअप की आवश्यकता नहीं है।
