FANUC A860-0347-T001 एब्सोल्यूट पल्स कोडर — रिप्लेसमेंट सर्वो मोटर एन्कोडर

A860-0347-T001 क्या है?

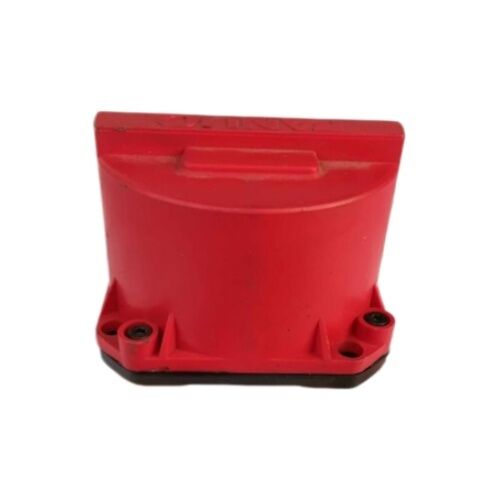

FANUC A860-0347-T001 एक सीरियल ए-टाइप एब्सोल्यूट पल्स कोडर है जिसे FANUC सर्वो मोटर्स के लिए डायरेक्ट-फिट रिप्लेसमेंट एन्कोडर के रूप में इंजीनियर किया गया है। मोटर बॉडी के पीछे लगा हुआ, यह यूनिट लगातार सीएनसी नियंत्रण प्रणाली को रियल-टाइम स्थिति और गति डेटा फीड करता है — जिससे यह किसी भी FANUC-संचालित मशीन टूल में सबसे महत्वपूर्ण फीडबैक घटकों में से एक बन जाता है।

यदि आपकी मशीन एन्कोडर-संबंधित अलार्म फेंक रही है, एक्सिस ड्रिफ्ट का अनुभव कर रही है, या बस सही ढंग से होम करने से इनकार कर रही है, तो एक विफल पल्स कोडर अक्सर मूल कारण होता है। A860-0347-T001 उस एक्सिस को वापस ऑनलाइन लाने के लिए निर्माता-विशिष्ट समाधान है।

संगतता — यह किन मोटर्स में फिट बैठता है?

यह पल्स कोडर दो विशिष्ट FANUC सर्वो मोटर मॉडल के लिए उद्देश्य-निर्मित है:

• FANUC मॉडल 4-0S सर्वो मोटर
• FANUC मॉडल 3-0S सर्वो मोटर

यह एक D-SUB इंटरफ़ेस कनेक्टर के माध्यम से जुड़ता है और सीधे मोटर हाउसिंग के पीछे माउंट होता है। ऑर्डर करने से पहले, अपने मोटर नेमप्लेट की उपरोक्त पदनामों में से एक से पुष्टि करें। असंगत एन्कोडर का उपयोग करना — भले ही वह शारीरिक रूप से फिट बैठता हो — एम्पलीफायर पर संचार त्रुटियों का परिणाम होगा।

एन्कोडर आपके सोचने से ज़्यादा क्यों मायने रखता है

एक क्लोज्ड-लूप सीएनसी सिस्टम में, सर्वो मोटर को "पता" नहीं होता कि वह कहाँ है। यह सर्वो एम्पलीफायर और सीएनसी नियंत्रक को रोटेशनल स्थिति की रिपोर्ट करने के लिए पूरी तरह से पल्स कोडर पर निर्भर करता है। जिस क्षण वह फीडबैक लूप टूट जाता है — एक टूटी हुई एन्कोडर डिस्क, नमी का प्रवेश, केबल क्षति, या सामान्य टूट-फूट के कारण — एक्सिस अप्रत्याशित हो जाता है।

A860-0347-T001 एक एब्सोल्यूट-टाइप एन्कोडर है, जिसका अर्थ है कि यह मशीन के पावर डाउन होने के बाद भी स्थिति मेमोरी को बनाए रखता है (सीएनसी साइड पर बैकअप बैटरी द्वारा समर्थित)। यह इंक्रीमेंटल एन्कोडर पर एक प्रमुख लाभ है: जब आप मशीन को पुनरारंभ करते हैं, तो एक्सिस को फिर से होम करने की आवश्यकता नहीं होती है। पावर-अप पर स्थिति डेटा संरक्षित और तुरंत विश्वसनीय होता है।

तकनीकी अवलोकन

सामान्य विफलता लक्षण जो इस भाग की ओर इशारा करते हैं

आपको हमेशा एक स्पष्ट चेतावनी नहीं मिलती है। एन्कोडर विफलता कई तरीकों से दिखाई दे सकती है:

• सीएनसी पैनल पर "अतिरिक्त त्रुटि" या एक्सिस सर्वो अलार्मएक्सिस अनियमित रूप से चलता है या कमांड का जवाब देने से इनकार करता है
• मशीन होमिंग चक्र को पूरा करने में विफल रहती है
• अस्थायी स्थिति त्रुटियां जो साफ हो जाती हैं और फिर वापस आ जाती हैं
• एन्कोडर बॉडी या कनेक्टर को शारीरिक क्षति (कूलेंट संदूषण, प्रभाव)
• यदि आपकी मशीन FANUC 0 सीरीज़, 15 सीरीज़, या शुरुआती 16/18 सीरीज़ कंट्रोल चलाती है जो मॉडल 3-0S या 4-0S मोटर के साथ जोड़ी गई है, तो A860-0347-T001 जांच करने के लिए सही प्रतिस्थापन है।

स्थापना नोट्स

पल्स कोडर को बदलना सावधानीपूर्वक संचालन की आवश्यकता है। अंदर की ऑप्टिकल डिस्क सटीक-ग्राउंड है और झटके के प्रति संवेदनशील है। कुछ व्यावहारिक बिंदु:

एन्कोडर को हटाने से पहले मशीन को पूरी तरह से पावर डाउन और लॉक आउट करें।

1. किसी भी चीज़ को डिस्कनेक्ट करने से पहले केबल रूटिंग और कनेक्टर ओरिएंटेशन पर ध्यान दें।स्थापना के बाद, सीएनसी को नियंत्रण प्रकार के आधार पर
2. संदर्भ स्थिति वापसी
3. या बैटरी-समर्थित स्थिति रीसेट की आवश्यकता हो सकती है।जब मोटर सुलभ हो तो एन्कोडर केबल और कनेक्टर पिन का निरीक्षण करें — केबल टूट-फूट एक सामान्य द्वितीयक समस्या है।जब संदेह हो, तो संबंधित FANUC सर्वो मोटर रखरखाव मैनुअल (B-65165E सीरीज़ या आपके मोटर मॉडल के लिए समकक्ष) देखें।
4. अक्सर पूछे जाने वाले प्रश्न

Q1: क्या A860-0347-T001 एक OEM FANUC पार्ट है या आफ्टरमार्केट रिप्लेसमेंट?

A860-0347-T001 एक मूल FANUC पार्ट नंबर है। इस एन्कोडर को सोर्स करते समय, सत्यापित करें कि आपूर्तिकर्ता एक नया OEM यूनिट, एक प्रमाणित नवीनीकृत यूनिट, या एक थर्ड-पार्टी संगत रिप्लेसमेंट पेश कर रहा है या नहीं। उत्पादन-महत्वपूर्ण मशीनों के लिए, नए OEM या पेशेवर रूप से परीक्षण किए गए नवीनीकृत स्टॉक की आम तौर पर सिफारिश की जाती है। आफ्टरमार्केट विकल्प मौजूद हैं लेकिन विशिष्ट नियंत्रण फर्मवेयर संस्करणों के साथ संगतता जोखिम हो सकते हैं।

Q2: यह एन्कोडर किन FANUC CNC कंट्रोल्स के साथ काम करता है?

यह पल्स कोडर पुराने FANUC सर्वो मोटर मॉडल (3-0S और 4-0S) से जुड़ा हुआ है, जो आमतौर पर FANUC 0 सीरीज़, 3 सीरीज़, और 15 सीरीज़ सीएनसी कंट्रोल्स, साथ ही कुछ शुरुआती 16i/18i कॉन्फ़िगरेशन के साथ जोड़े जाते थे। यदि आप एक नया αi या βi सीरीज़ मोटर चला रहे हैं, तो आपको एक अलग पल्स कोडर मॉडल की आवश्यकता होगी — A860-0xxx-T सीरीज़ कई पीढ़ियों तक फैली हुई है और वे विनिमेय नहीं हैं।

Q3: क्या मैं इसे बदलने के बजाय अपने मौजूदा एन्कोडर की मरम्मत कर सकता हूँ?

कुछ मामलों में, विशेषज्ञ मरम्मत कार्यशालाएं एक विफल पल्स कोडर को बहाल कर सकती हैं — दूषित ऑप्टिक्स को साफ करना, कनेक्टर को बदलना, या बैटरी-संबंधित मुद्दों को हल करना। हालांकि, यदि आंतरिक एन्कोडर डिस्क शारीरिक रूप से क्षतिग्रस्त है या ऑप्टिकल सेंसर विफल हो गया है, तो मरम्मत आम तौर पर लागत-प्रभावी या विश्वसनीय नहीं होती है, जिसकी तुलना परीक्षण किए गए प्रतिस्थापन को फिट करने से होती है। यह देखते हुए कि एक खराब एन्कोडर एक्सिस क्रैश का कारण बन सकता है, अधिकांश उत्पादन वातावरण मरम्मत की गई यूनिट के बजाय एक पुष्ट कार्यशील प्रतिस्थापन का विकल्प चुनते हैं।

Q4: मेरी मशीन "पल्स कोडर अलार्म" दिखाती है — क्या इसका निश्चित रूप से मतलब है कि एन्कोडर विफल हो गया है?

जरूरी नहीं। एन्कोडर को बदलने से पहले, निम्नलिखित की जाँच करें: एन्कोडर केबल दृश्य क्षति या ढीले कनेक्टर पिन के लिए; सर्वो एम्पलीफायर अलग फॉल्ट कोड के लिए; और सीएनसी बैटरी बैकअप (एक पूर्ण एन्कोडर सिस्टम पर एक मृत बैटरी अलार्म उत्पन्न करेगी जो एन्कोडर हार्डवेयर विफलता की नकल करती है)। पहले इन जांचों को चलाएं — वे महत्वपूर्ण समय और लागत बचा सकते हैं।

Q5: यदि A860-0347-T001 को तुरंत स्थापित नहीं किया गया है तो इसे कैसे संग्रहीत किया जाना चाहिए?

इसे मूल एंटी-स्टैटिक पैकेजिंग में एक शुष्क, तापमान-स्थिर वातावरण में स्टोर करें। उच्च आर्द्रता, सीधी धूप, या महत्वपूर्ण कंपन वाले क्षेत्रों से बचें। आंतरिक ऑप्टिकल घटक धूल और नमी के प्रति संवेदनशील होते हैं। अधिकांश औद्योगिक आपूर्तिकर्ता सर्वोत्तम विश्वसनीयता के लिए खरीद के 12 से 24 महीनों के भीतर स्थापना की सलाह देते हैं; उसके बाद लंबी अवधि के शेल्फ स्टोरेज के साथ एक लाइव मशीन पर फिट करने से पहले एक फ़ंक्शन परीक्षण होना चाहिए।

हमेशा ऑर्डर करने से पहले मोटर नेमप्लेट और मशीन दस्तावेज़ीकरण को क्रॉस-रेफरेंस करें। FANUC A860 सीरीज़ के भीतर मॉडल नंबर बारीकी से संबंधित हैं लेकिन सार्वभौमिक रूप से विनिमेय नहीं हैं।
