A860-0370-V501 FANUC पल्स सर्वो मोटर एनकोडर A8600370V501

Fanuc A860-0370-V501 | Alpha αA1000 एब्सोल्यूट पल्स कोडर — 1,000,000P, केबल के बिना, लाल प्लास्टिक कैप, Fanuc Alpha लार्ज-फ्रेम सर्वो मोटर्स

अवलोकन

The Fanuc A860-0370-V501 Fanuc की लार्ज-फ्रेम अल्फा सीरीज़ AC सर्वो मोटर्स के लिए αA1000 एब्सोल्यूट पल्स कोडर का केबल-रहित वेरिएंट है।

प्रति क्रांति 1,000,000 पल्स पर, यह छोटे अल्फा मोटर्स पर इस्तेमाल होने वाले αA64 (64K ppr) एनकोडर की तुलना में पंद्रह गुना अधिक रिज़ॉल्यूशन प्रदान करता है — एक ऐसा विनिर्देश जो a12, a22, a30, और a40 जैसे मोटर्स की उच्च जड़ता, उच्च टॉर्क और अधिक मांग वाली वेग नियंत्रण आवश्यकताओं को दर्शाता है।

Fanuc के एनकोडर पार्ट नंबरिंग में V-प्रत्यय लगातार एक ही बात का मतलब है: कोई केबल शामिल नहीं है। एनकोडर बॉडी मोटर-साइड केबल के लिए अपने कनेक्टर के साथ आती है लेकिन केबल के बिना। केबल — मोटर के एनकोडर पोर्ट से सर्वो एम्पलीफायर तक रूट की गई — या तो एनकोडर एक्सचेंज के दौरान मोटर के साथ रहती है या अलग से खरीदी जाती है।

सेवा संचालन के लिए जहां मोटर कैप, केबल और एम्फेनॉल कनेक्टर बिना किसी गड़बड़ी के रहते हैं जबकि केवल एनकोडर बॉडी को बदला जाता है, V501 उपयुक्त विकल्प है: रिप्लेसमेंट एनकोडर मौजूदा केबल के मोटर-एंड कनेक्टर में सीधे प्लग हो जाता है, और केबल को संभाले बिना इंस्टॉलेशन पूरा हो जाता है।

यह V-प्रत्यय डिज़ाइन दर्शन वही है जो हम αA64 परिवार के V-प्रत्यय वेरिएंट (A860-0360-V501, V511) में देखते हैं, और तर्क वही है — आसपास की वायरिंग में कम गड़बड़ी के साथ क्लीनर एनकोडर रिप्लेसमेंट।

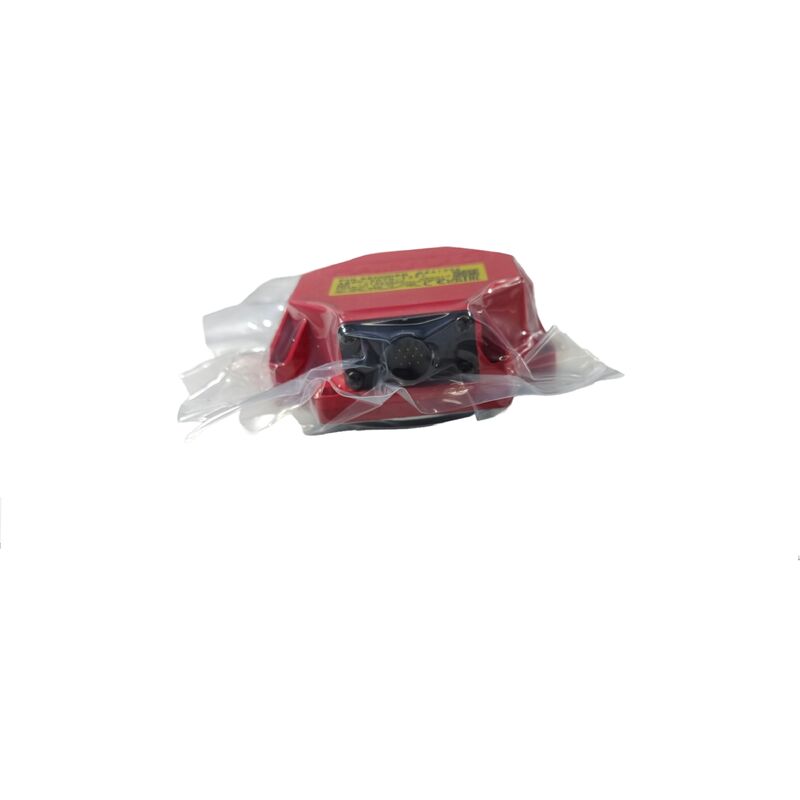

लाल प्लास्टिक कैप हाउसिंग इस एनकोडर को S-सीरीज़ और पहले के अल्फा-जेनरेशन एनकोडर के साथ दृश्य रूप से समूहित करता है। A860-0370 परिवार के भीतर, लाल कैप बड़े अल्फा मोटर्स के लिए αA1000 एनकोडर जेनरेशन की भौतिक पहचान है, जो इसे काले-हाउस वाले बीटा सीरीज़ एनकोडर और बाद में आने वाले मेटल-बॉडी वाले अल्फा i जेनरेशन से अलग करता है। फील्ड में मोटर की जांच करते समय, मोटर के पीछे लाल कैप एक नज़र में एनकोडर प्रकार और मोटर जेनरेशन दोनों की पहचान करता है।

ओल्डहैम-स्टाइल इंटरकनेक्टिंग कपलिंग जो एनकोडर डिस्क असेंबली को मोटर शाफ्ट से जोड़ता है, V501 इंस्टॉलेशन का एक प्रमुख यांत्रिक घटक है।

यह कपलिंग एनकोडर शाफ्ट और मोटर शाफ्ट के बीच मामूली कोणीय और रेडियल मिसलिग्न्मेंट को समायोजित करता है, जिससे शाफ्ट रनआउट से एनकोडर के बेयरिंग पर तनाव कम होता है। रिप्लेसमेंट V501 फिट करते समय, सत्यापित करें कि कपलिंग अच्छी स्थिति में है और सही ढंग से बैठी हुई है — एक घिसा हुआ या क्षतिग्रस्त कपलिंग एनकोडर सिग्नल में यांत्रिक शोर पैदा करता है और सेवा जीवन को कम करता है।

इस एनकोडर के लिए वैकल्पिक पार्ट नंबर A860-0370-T201 उसी αA1000 परिवार के भीतर T201 वेरिएंट को संदर्भित करता है।

T201 में असेंबली के हिस्से के रूप में केबल शामिल है (T-प्रत्यय = केबल के साथ), जबकि V501 में नहीं है। दोनों 1M ppr एब्सोल्यूट रिज़ॉल्यूशन पर समान लार्ज अल्फा मोटर रेंज की सेवा करते हैं।

मुख्य विनिर्देश

लार्ज मोटर पर 1M ppr — रिज़ॉल्यूशन मोटर आकार के साथ क्यों स्केल करता है

αA1000 के रिज़ॉल्यूशन की व्याख्या सर्वो नियंत्रण के भौतिकी द्वारा की जाती है। a22 जैसे बड़े मोटर में छोटे मोटर की तुलना में काफी अधिक रोटर और लोड जड़ता होती है।

अधिक जड़ता का मतलब है कि वेग लूप को त्वरण और मंदी के दौरान बड़े ऊर्जा आदान-प्रदान का प्रबंधन करना पड़ता है, और एम्पलीफायर के वेग अनुमान की गुणवत्ता उन क्षणिकों के दौरान वर्तमान लूप स्थिरता पर सीधा प्रभाव डालती है।

1M ppr एनकोडर a22 की रेटेड 2000rpm गति पर प्रति सेकंड लगभग 33 मिलियन क्वाड्रैचर एज काउंट प्रदान करता है — एक डेटा घनत्व जो बड़े-जड़ता मशीनिंग अनुप्रयोगों में शामिल गति संक्रमणों के माध्यम से भी वेग अनुमान को सुचारू रखता है।

तुलना के लिए, छोटे अल्फा मोटर्स पर αA64 एनकोडर समान गति पर प्रति सेकंड लगभग 2.1 मिलियन क्वाड्रैचर काउंट प्रदान करता है — छोटे, हल्के-जड़ता मोटर्स के लिए पूरी तरह से पर्याप्त है लेकिन बड़े मोटर्स के लिए आवश्यक स्मूथ कंट्रोल क्वालिटी के लिए अपर्याप्त है।

मोटर फ्रेम आकारों के बीच Fanuc का रिज़ॉल्यूशन स्टेपिंग फीडबैक क्वालिटी और मोटर की यांत्रिक विशेषताओं के बीच एक इंजीनियरिंग मिलान है जो सर्वो लूप की आवश्यकता होती है।

V501 बनाम T201 — सही वेरिएंट चुनना

दोनों एक ही मोटर्स के लिए αA1000 एनकोडर हैं। चुनाव पूरी तरह से मोटर इंस्टॉलेशन पर केबल की स्थिति पर निर्भर करता है:

यदि मोटर की मौजूदा केबल और एनकोडर एंड पर इसका एम्फेनॉल कनेक्टर बरकरार है, अच्छी स्थिति में है, और स्थापित रहेगा — तो V501 का उपयोग करें।

रिप्लेसमेंट एनकोडर मौजूदा केबल में प्लग हो जाता है। तेज सेवा, कम केबल हैंडलिंग जोखिम।

यदि मोटर की केबल को एनकोडर के साथ बदलने की आवश्यकता है — तो T201 का उपयोग करें।

T201 में केबल असेंबली शामिल है, इसलिए एनकोडर और केबल दोनों एक मिलान सेट के रूप में आते हैं। जब कूलेंट क्षति, केबल कैरियर घिसाव, या कनेक्टर क्षति का मतलब है कि केबल को ही नवीनीकृत किया जाना चाहिए, तो उपयुक्त।

अक्सर पूछे जाने वाले प्रश्न

Q1: क्या A860-0370-V501 का उपयोग किसी भी अल्फा मोटर पर किया जा सकता है, या यह a12 और उससे बड़े तक सीमित है?

V501 को लार्ज-फ्रेम अल्फा मोटर्स — a12, a22, a30, a40 और उनके αM और αL वेरिएंट के लिए डिज़ाइन किया गया है। यह छोटे या मिड-फ्रेम अल्फा मोटर्स के साथ संगत नहीं है क्योंकि एनकोडर बॉडी के भौतिक आयाम और माउंटिंग पैटर्न केवल लार्ज-फ्रेम मोटर के रियर हाउसिंग से मेल खाते हैं।

स्मॉल-फ्रेम α1, α2, और αM2.5 मोटर्स A860-0360 परिवार (αA64 64K ppr) का उपयोग करते हैं, और मिड-रेंज मोटर्स तदनुसार निर्दिष्ट एनकोडर का उपयोग करते हैं।

मोटर का फ्रेम आकार निर्धारित करता है कि कौन सा एनकोडर फिट बैठता है — रिप्लेसमेंट ऑर्डर करने से पहले हमेशा विशिष्ट मोटर ऑर्डर नंबर को एनकोडर विनिर्देश के विरुद्ध क्रॉस-रेफरेंस करें।

Q2: रिप्लेसमेंट V501 फिट करने से पहले ओल्डहैम कपलिंग की क्या स्थिति होनी चाहिए?

क्रैकिंग, एंगेजमेंट स्लॉट पर घिसाव, और स्नेहक हानि या जंग के सबूत के लिए कपलिंग की जांच करें।

कपलिंग बॉडी आमतौर पर एक प्लास्टिक या रबर-इंसर्ट प्रकार की होती है जो मामूली मिसलिग्न्मेंट को अवशोषित करती है; एक कठोर या फटा हुआ कपलिंग मिसलिग्न्मेंट तनाव को सीधे एनकोडर के बेयरिंग में स्थानांतरित करता है, जिससे बेयरिंग घिसाव तेज हो जाता है।

यदि कपलिंग में कोई गिरावट दिखाई देती है, तो इसे एनकोडर के साथ बदलें। घिसे हुए कपलिंग के साथ एक नया एनकोडर चलाना प्रारंभिक एनकोडर विफलता का एक अनुमानित मार्ग है और अपेक्षित समय से कम समय में दोहराई जाने वाली रिप्लेसमेंट है।

Q3: क्या V501 में कोई पोजीशन बैकअप डिवाइस शामिल है जैसे सुपरकैपेसिटर?

नहीं। V501 पावर साइकल के बीच मल्टी-टर्न एब्सोल्यूट पोजीशन रिटेंशन के लिए पूरी तरह से सर्वो एम्पलीफायर के बैटरी-बैक्ड SRAM पर निर्भर करता है। एम्पलीफायर बैटरी मशीन पावर-ऑफ के दौरान पोजीशन काउंट बनाए रखती है; एक स्वस्थ बैटरी का मतलब है कि स्टार्टअप पर कोई रेफरेंस रिटर्न की आवश्यकता नहीं है।

एक डिस्चार्ज बैटरी का मतलब है कि काउंट खो गया है और अगले पावर-ऑन के बाद रेफरेंस रिटर्न की आवश्यकता है।

उत्पादन के दौरान एम्पलीफायर की BAT अलार्म ट्रिगर होने से पहले बैटरी को बदल दिया जाना चाहिए — शेड्यूल पर सक्रिय प्रतिस्थापन (आमतौर पर हर 2-3 साल में, बैटरी प्रकार और ऑपरेटिंग तापमान के आधार पर) पोजीशन डेटा हानि से बचाता है।

Q4: क्या एक प्रतिष्ठित सेवा प्रदाता से प्रेषण से पहले V501 का परीक्षण किया जाता है?

एक प्रतिष्ठित प्रदाता V501 का परीक्षण एक क्लोज्ड-लूप अल्फा मोटर टेस्ट रिग पर करेगा — एनकोडर को एक संगत अल्फा मोटर पर माउंट करना, Fanuc सर्वो एम्पलीफायर और CNC पर मोटर को उसकी गति सीमा से चलाना, और यह सत्यापित करना कि सीरियल एब्सोल्यूट फीडबैक साफ-सुथरा संचार करता है, कि पोजीशन काउंट स्थिर और सटीक है, और कि मल्टी-टर्न एब्सोल्यूट काउंट रीसेट होता है और सिम्युलेटेड पावर साइकल के बाद सही ढंग से पुनर्स्थापित होता है।

एक प्रदाता जो केवल बेंच इलेक्ट्रिकल टेस्टिंग (मोटर रोटेशन के बिना) का वर्णन करता है, वह काफी कमजोर गुणवत्ता आश्वासन प्रदान कर रहा है।

खरीद की पुष्टि करने से पहले परीक्षण के लिए उपयोग की जाने वाली परीक्षण विधि और CNC जेनरेशन के बारे में विशेष रूप से पूछें।

Q5: यदि मोटर खराब होने से पहले स्पेयर के रूप में खरीदा गया हो तो V501 एनकोडर को कैसे स्टोर किया जाना चाहिए?

मूल पैकेजिंग या सील की हुई एंटी-स्टैटिक बैग में सूखी जगह पर कमरे के तापमान (0°C से +30°C लक्ष्य) पर स्टोर करें। तेज कंपन, चुंबकीय क्षेत्रों और 70% RH से अधिक आर्द्रता से दूर रखें।

एनकोडर के अंदर ऑप्टिकल डिस्क सबसे संवेदनशील घटक है — ऐसी जगह पर भंडारण से बचें जहां डिस्क सतह पर संघनन बन सकता है।

इंस्टॉलेशन से पहले, बेयरिंग की स्मूथनेस की पुष्टि करने के लिए एनकोडर शाफ्ट को हाथ से घुमाएं और पिन की स्थिति के लिए कनेक्टर का निरीक्षण करें।

यदि स्पेयर को 18 महीने से अधिक समय तक संग्रहीत किया गया है, तो उत्पादन मशीन पर स्थापित करने से पहले पुनः परीक्षण के बारे में आपूर्ति करने वाले सेवा प्रदाता से परामर्श करना उचित है।
