अधिकांश रखरखाव इंजीनियर इस भाग की तलाश में पहले से ही ड्रिल जानते हैंःएक मशीनिंग केंद्र या घूर्णन केंद्र पर हैंडव्हील गलत व्यवहार करना शुरू कर दिया है, या कुछ मोड़ों में कोई गति नहीं होती है, या गति सबसे अच्छी आवर्धन सेटिंग पर भी तनावपूर्ण होती है।
यह मशीन वर्षों से चल रही है, मूल टोसोकू एन्कोडर ने सैकड़ों हजारों डायल रोटेशन जमा किए हैं, और यह आखिरकार अपनी उम्र दिखा रहा है।
RE45BA1R5 आप की जरूरत है कि भाग है।
यह RE45BA1R5C के लिए प्रत्यक्ष प्रतिस्थापन है (वर्तमान प्रत्यय-अद्यतन उत्पादन संस्करण में अंत में एक सी है, लेकिन मूल विनिर्देश और फिटिंग मूल RE45BA1R5 के समान हैं) ।
5 वी वोल्टेज आउटपुट, 100 पीपीआर, और 80 मिमी डायल संयोजन एशिया, यूरोप,और उत्तरी अमेरिका ̇ यह विन्यास है कि Fanuc, मित्सुबिशी, मज़ाक, हास और दर्जनों अन्य मशीन उपकरण निर्माताओं ने दशकों से अपने ऑपरेटर पैनलों में निर्दिष्ट किया है।
यदि आप सीधे टोसोकू के अधिकृत वितरण नेटवर्क में जाते हैं तो प्रतिस्थापन की सोर्सिंग सरल होनी चाहिए।
कम लागत वाली प्रतियों से सावधान रहें RE45B बाजार पर सबसे अधिक कॉपी किए जाने वाले एमपीजी एन्कोडर में से एक है, और प्रतियां कुछ हफ्तों के बाद लगभग कार्यात्मक से पूरी तरह से बेकार हो जाती हैं।
Tosoku मूल उत्पादन वातावरण में दीर्घायु साबित हुआ है ठीक इसलिए क्योंकि ऑप्टिकल सेंसर तंत्र,और मैकेनिकल निर्माण उन सहिष्णुताओं के लिए निर्मित होते हैं जो सामान्य प्रतियां मेल नहीं खाती हैं.

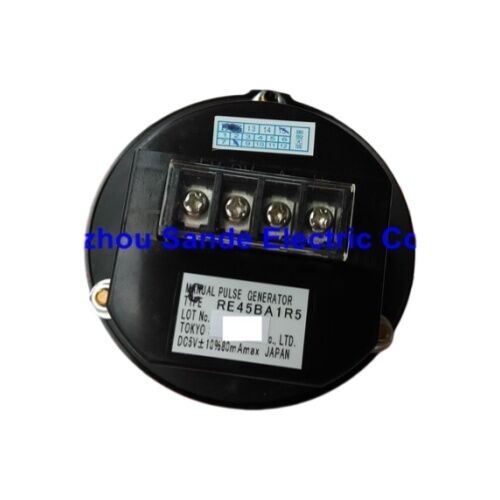

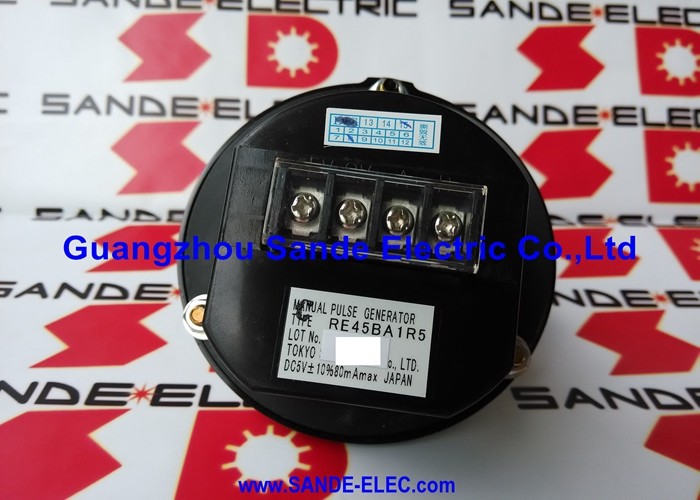

भाग संख्या आम तौर पर एन्कोडर शरीर के पीछे के हिस्से पर एक लेबल पर मुद्रित होती है, जो ऑपरेटर पैनल खोलने के बाद दिखाई देती है।"RE45BA1R5" या "RE45BA1R5C" के लिए देखो (सी प्रत्यय एक मामूली संशोधन अद्यतन है, मूल भाग के बराबर है) ।

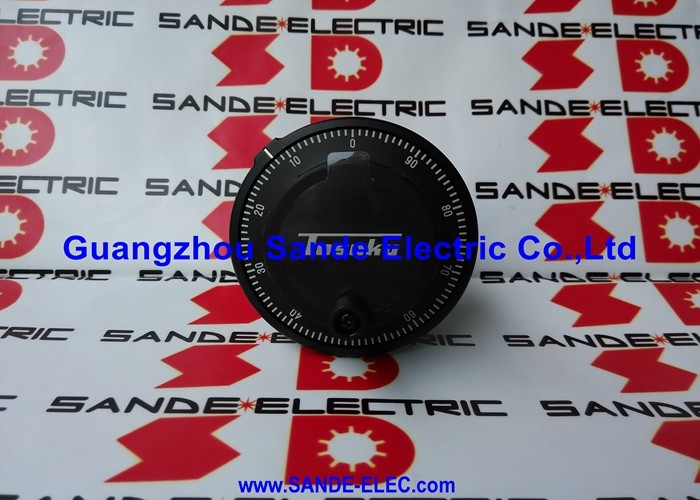

ऑपरेटर पैनल के सामने से दिखाई देने वाले तीन माउंटिंग नट्स इसे टाइप ए (3-नट माउंट) के रूप में पहचानते हैं,और काले 15 मिमी बटन पर टोसोकू के लोगो के साथ काले डायल बी प्रकार के बटन विन्यास की पुष्टि करता है.
यदि आपके एन्कोडर पर लेबल क्षतिग्रस्त या गायब है, तो भौतिक पहचान हैः
The related RE45BA1D5 looks identical from the front but draws 150mA at 5V and uses a differential line driver output — it is not electrically interchangeable with the R5 voltage output variant without rewiring the CNC's MPG inputआदेश देने से पहले मूल भाग संख्या की पुष्टि करें।
हाँ. The C suffix on the RE45BA1R5C represents a minor revision within the same product generation — Tosoku periodically updates the suffix letter to track production changes that are fully backward compatible.
माउंटिंग, विद्युत कनेक्शन, आपूर्ति वोल्टेज, संकल्प, आउटपुट प्रारूप, और यांत्रिक आयाम RE45BA1R5 और RE45BA1R5C के बीच अपरिवर्तित हैं।दो भाग संख्याएं प्रतिस्थापन के प्रयोजनों के लिए विनिमेय हैं.
कुछ अधिकृत वितरक केवल C संस्करण (वर्तमान शिपिंग संस्करण के रूप में) सूचीबद्ध करते हैं; चिंता न करें कि आपको सटीक मूल पदनाम नहीं मिल रहा है।
एमपीजी एन्कोडर शायद ही कभी एक बार में विफल हो जाते हैं। अधिक आम तौर पर, वे धीरे-धीरे बिगड़ते हैं, और यदि आप उन्हें विशेष रूप से नहीं देखते हैं तो लक्षणों का गलत निदान करना आसान है।
कुछ कोणों पर अनुपलब्ध धड़कनें।ऑप्टिकल डिस्क अपने एक या अधिक पटरियों पर एक स्मूथ या ठीक खरोंच विकसित करता है, जिससे फोटोडटेक्टर रोटेशन के उस खंड में धड़कनों को याद करता है।
×1 आवर्धन सेटिंग पर, यह कभी-कभी चूक कदम के रूप में दिखाई देता है ∙ धुरी अधिकांश समय 0.001 मिमी प्रति डिटेंट चलाता है लेकिन कभी-कभी प्रतिक्रिया नहीं करता है। ×100 पर,एक ही गलती अनदेखा जा सकता है क्योंकि प्रति धड़कन बड़ा आदेश दिया आंदोलन स्किप को मास्क.
आंशिक मोड़ पर उल्टा दिशा।एक दूषित डिस्क या एक पहने हुए फोटोडेटेक्टर सर्किट के कारण ए/बी चरण संबंध क्षणिक रूप से गलत पढ़ा जाता है, जिससे सीएनसी सामान्य आगे की गिनती को फिर से शुरू करने से पहले एक कदम पीछे की ओर गिनती करता है।
यह धीमी गति से हैंडव्हील आंदोलन के दौरान एक मामूली दोलन या प्रतिक्रिया की तरह त्रुटि की तरह दिखता है।
स्टार्टअप के बाद पहले मोड़ पर कोई आउटपुट नहीं।एन्कोडर के अंदर ऑप्टिकल एमिटर (एलईडी) उस बिंदु पर पुराना हो गया है जहां इसे चालू होने के बाद स्थिर आउटपुट तीव्रता तक पहुंचने में कुछ समय लगता है। पहले कुछ सेकंड में,सिग्नल photodetector के लिए विश्वसनीय रूप से पढ़ने के लिए बहुत कमजोर है.
यह आमतौर पर हफ्तों या महीनों में स्थायी विफलता में प्रगति करता है।
चिपचिपा या अनियमित ढीलापन महसूस करनास्प्रिंग-लोड किए गए डिटेंशन तंत्र जो प्रत्येक स्थिति के माध्यम से क्लिक करता है, पहना हुआ है, और स्पर्श प्रतिक्रिया अब प्रति क्लिक एक स्वच्छ धड़कन के लिए विश्वसनीय रूप से मेल नहीं खाती है।
यह उपरोक्त ऑप्टिकल विफलताओं से अलग यांत्रिक पहनने का लक्षण है, और यह अक्सर एक इकाई में उनके साथ सह-अस्तित्व में है जिसने भारी उपयोग देखा है।
इन लक्षणों में से कोई भी एक महत्वपूर्ण ऑपरेशन के दौरान हैंडव्हील पूरी तरह से विफल होने से पहले एन्कोडर को बदलने का संकेत है।
RE45BA1R5 एन्कोडर बॉडी के पीछे से अपने वायरिंग से बाहर निकलता है। टोसोकू RE45BA1R5 बेस मॉडल पर एक मानक कनेक्टर निर्दिष्ट नहीं करता है ′′ वायरिंग नंगे तारों में समाप्त होती है,और मशीन निर्माता मशीन के विशिष्ट विन्यास में कनेक्टर और वायरिंग हार्नेस निर्दिष्ट करता है.
जब आप पुराने एन्कोडर को हटा दें, तो कुछ भी डिस्कनेक्ट करने से पहले वायरिंग कनेक्शन की तस्वीर लें।
तार रंग कोडिंग आमतौर पर टोसोकू के मानक आउटपुट कॉन्फ़िगरेशन का पालन करती हैः
मशीन के इंटरफेस कनेक्टर पर विशिष्ट पिन या टर्मिनल असाइनमेंट मशीन के विद्युत आरेख में परिभाषित हैं,तोसोकू द्वारा नहीं एन्कोडर स्वयं एक मानक क्वाड्रेटर आउटपुट डिवाइस है, और सीएनसी का एमपीजी इंटरफ़ेस मशीन बिल्डर के वायरिंग मानक के अनुसार ए, बी और आपूर्ति पिन को मैप करता है।
प्रतिस्थापन एन्कोडर को जोड़ने से पहले सटीक टर्मिनल असाइनमेंट के लिए मशीन के इलेक्ट्रिकल रखरखाव मैनुअल से परामर्श करें।
टोसोकू RE45B भाग संख्याओं पर C प्रत्यय लगातार एक मामूली आंतरिक संशोधन को दर्शाता है ️ यह कभी भी बाहरी इंटरफ़ेस, प्रदर्शन विनिर्देश में परिवर्तन का संकेत नहीं देता है,या माउंटिंग कॉन्फ़िगरेशन.
यह संधि पूरे RE45B परिवार पर लागू होती हैः RE45BD1R5C RE45BD1R5 (बिना डायल 5V 100PPR) की जगह लेता है, RE45BA2R1C RE45BA2R1 (80mm डायल 12V 25PPR) की जगह लेता है, और इसी तरह।मूल आधार संस्करण के प्रतिस्थापन के रूप में किसी भी RE45B संस्करण का C-परिशिष्ट संस्करण खरीदना हमेशा सही होता है.
मशीन निर्माताओं और रखरखाव टीमों को वर्तमान स्टॉक के साथ अपने बीओएम भाग संख्याओं का क्रॉस-रेफरेंस करते समय प्रत्यय अद्यतन से हतोत्साहित नहीं होना चाहिए।
| पैरामीटर | मूल्य |
|---|---|
| आपूर्ति वोल्टेज | डीसी 5 वी |
| वर्तमान खपत | 80mA |
| संकल्प | 100 पीपीआर |
| आउटपुट | वोल्टेज (5V तर्क, ए/बी चरण) |
| डायल व्यास | φ80 मिमी |
| पर्वत | प्रकार ए ️ 3 नट पैनल माउंट |
| पैनल की मोटाई | t = अधिकतम 3 मिमी |
| कुंजी | 15 मिमी, टोसोकू लोगो (बी-प्रकार) |
| एन्कोडर प्रौद्योगिकी | ऑप्टिकल |
| वर्तमान उत्पादन पी/एन | RE45BA1R5C |
| RoHS | हाँ |
| उत्पत्ति | जापान |
Q1: मेरी मशीन "MPG त्रुटि" दिखाता है या हैंडव्हील अक्ष प्रतिक्रिया नहीं करता है? क्या RE45BA1R5 संभावित कारण है?
जरूरी नहीं. एन्कोडर को बदलने से पहले, एन्कोडर से सीएनसी के एमपीजी इनपुट के लिए वायरिंग की जांच करें ∙ एक ढीला कनेक्टर, पैनल के पास केबल में एक टूटी हुई तार (जहां केबल बार-बार झुकते हैं),या एक गंदे कनेक्टर पिन एक विफल एन्कोडर के लिए समान लक्षण पैदा कर सकते हैं.
सीएनसी इंटरफेस बोर्ड पर एमपीजी कनेक्टर को अनप्लग करें और फिर से सेट करें। यदि दोष पुनः कनेक्ट करने के बाद थोड़े समय के लिए साफ हो जाता है और फिर वापस आता है, तो कनेक्टर या केबल संभवतः अपराधी है, एन्कोडर स्वयं नहीं।
केवल यदि केबल और कनेक्टर यांत्रिक और विद्युत रूप से जाँच करें तो एन्कोडर को बदल दिया जाना चाहिए।
प्रश्न 2: प्रतिस्थापन RE45BA1R5C नंगे तार के साथ आता है ️ मुझे कैसे पता चलेगा कि कौन सा तार कौन सा है?
टोसोकू का RE45B वायरिंग रंग मानकः Vcc (+5V) आम तौर पर लाल तार है; 0V (भूमि) काला या सफेद है; ए-चरण आउटपुट हरा है; बी-चरण आउटपुट पीला है (या इसी तरह की जोड़ी रंग योजना) ।
हालांकि, रंग कोड उत्पादन बैच के आधार पर भिन्न हो सकते हैं और यह भी कि मशीन निर्माता ने कस्टम हार्नेस निर्दिष्ट किया है या नहीं।
हमेशा तारों के कार्यों को मूल मशीन ड्राइंग के साथ या कनेक्ट करने से पहले वोल्टेज संबंधों को ध्यान से मापकर सत्यापित करें।ए और बी आउटपुट धीमी एन्कोडर रोटेशन के दौरान 5V तर्क स्विंग दिखाएगा; A और B का आदान-प्रदान अक्ष की दिशा को उलट देता है लेकिन कोई क्षति नहीं होता है।
प्रश्न 3: मशीन निर्माता मेरे बीओएम पर भाग संख्या को सी प्रत्यय के बिना RE45BA1R5 के रूप में सूचीबद्ध करता है। क्या RE45BA1R5C एक प्रत्यक्ष प्रतिस्थापन है?
हाँ, पूरी तरह से. RE45BA1R5C RE45BA1R5 के वर्तमान उत्पादन संस्करण है ¥ Tosoku विनिर्देशों को नहीं बदलता है कि एक विनिर्माण संशोधन को ट्रैक करने के लिए सी प्रत्यय जोड़ा,इंटरफेस, या फिटिंग।
कोई भी अधिकृत Tosoku आपूर्तिकर्ता इसकी पुष्टि करेगा।
RE45BA1R5C का उपयोग RE45BA1R5 इंस्टॉलेशन के प्रतिस्थापन के रूप में करना सही और अपेक्षित प्रक्रिया है।
प्रश्न 4: क्या मैं किसी अन्य मशीन से RE45BA1R5 को बदलकर अस्थायी रूप से परीक्षण कर सकता हूं कि क्या एन्कोडर में कोई गलती है?
हाँ, एक ही सीएनसी प्रकार की मशीनों (एक ही आपूर्ति वोल्टेज और एमपीजी इनपुट प्रारूप) के बीच एन्कोडरों का आदान-प्रदान एक वैध नैदानिक तकनीक है,बशर्ते वायरिंग कनेक्टर मैच या आप तारों को सही ढंग से कनेक्ट कर सकते हैं.
यदि अक्ष जो अनियमित रूप से व्यवहार कर रहा था उधार लिए गए एन्कोडर के साथ ठीक से काम करता है, तो मूल एन्कोडर दोषपूर्ण है।
यदि दोष एन्कोडर को दूसरी मशीन तक ले जाता है, तो एन्कोडर पुष्टि की गई त्रुटि है।
यदि गलती उधार लिए गए एन्कोडर के साथ मूल अक्ष पर बनी रहती है, तो समस्या वायरिंग, सीएनसी के एमपीजी इंटरफेस, या सीएनसी पैरामीटर सेटिंग्स में है, एन्कोडर में नहीं।
प्रश्न 5: प्रतिस्थापन RE45BA1R5 को लगाने के बाद, हाथ के पहिया को घुमाने पर धुरी गलत दिशा में चलती है। क्या गलत है?
ए और बी चरण के तारों को उलट कर दिया गया है ∙ या तो उन्हें मूल वायरिंग में बदल दिया गया था, या प्रतिस्थापन के लिए ए और बी को मूल एन्कोडर के अभिविन्यास के सापेक्ष स्थानांतरित किया गया था।
ए और बी कनेक्शनों का आदान-प्रदान किसी अन्य कार्य को प्रभावित किए बिना हैंडव्हील रोटेशन और अक्ष आंदोलन के बीच दिशा संबंध को उलट देता है।प्रतिस्थापन एन्कोडर पर ए और बी आउटपुट तारों की पहचान और कनेक्शन बिंदु पर उन्हें स्वैप.
वैकल्पिक रूप से, सीएनसी के पास एक पैरामीटर हो सकता है जो एफएएनयूसी नियंत्रणों पर एमपीजी दिशा इनपुट को उल्टा करने के लिए हो सकता है,यह उपयुक्त एमपीजी अक्ष दिशा पैरामीटर के माध्यम से समायोज्य है (विशिष्ट श्रृंखला के लिए सीएनसी के पैरामीटर मैनुअल की जाँच करें).
या तो हार्डवेयर रिवर्स या पैरामीटर समायोजन सही परिणाम प्राप्त करता है।
