सर्वो मोटर एनकोडर
>
|
| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | A860-2001-T321 |

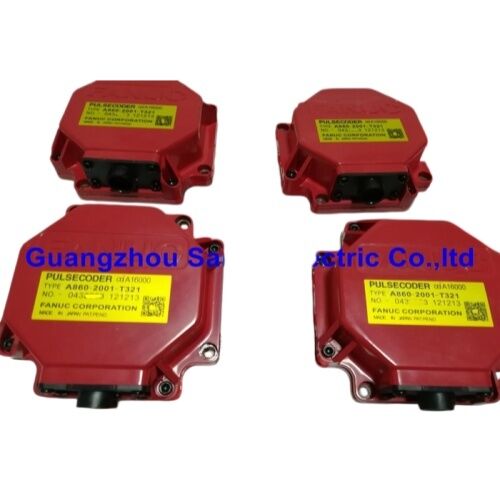

जब अक्ष स्थिति में विचलन होता है या एक सर्वो अलार्म उत्पादन लाइन को रोक देता है, तो एन्कोडर पहली जगह है जहाँ देखना चाहिए। FANUC के A860-2001-T321 और A860-0360-V511 फैक्ट्री-जेन्युइन इंक्रीमेंटल ब्रशलेस एन्कोडर हैं जो उस भेद्यता को समाप्त करने के लिए इंजीनियर किए गए हैं — लाखों मशीन चक्रों में सिग्नल क्षरण के बिना स्थिर, उच्च-रिज़ॉल्यूशन स्थिति फीडबैक प्रदान करते हैं।
दोनों इकाइयाँ एक ब्रशलेस ऑप्टिकल आर्किटेक्चर पर निर्मित हैं। रोटर और स्टेटर के बीच कोई संपर्क नहीं होने के कारण, कोई वियर सरफेस नहीं है, कोई ब्रश अवशेष नहीं है, और कोई प्रगतिशील सिग्नल क्षय नहीं है। इसका परिणाम एक एन्कोडर है जो दिन एक पर जैसा प्रदर्शन करता था, वैसा ही दिन 5,000 पर प्रदर्शन करता है।
A860-2001-T321FANUC αi और αiS सीरीज़ सर्वो मोटर्स के लिए मेल खाता है — उच्च-टॉर्क, उच्च-गति ड्राइव जो बड़े-प्रारूप मशीनिंग केंद्रों, पांच-अक्ष VMCs, और क्षैतिज बोरिंग मिल्स में पाए जाते हैं। टी-टाइप कनेक्टर यूनिट के पीछे से निकलता है, जिससे तंग सर्वो हाउसिंग में केबल रूटिंग साफ रहती है।
A860-0360-V511β और βiS मोटर परिवार के लिए डिज़ाइन किया गया है — कॉम्पैक्ट, लागत-प्रभावी सर्वो ड्राइव जो दुनिया भर में अधिकांश छोटे से मध्यम आकार के टर्निंग सेंटर और एंट्री-लेवल सीएनसी मशीनिंग केंद्रों को शक्ति प्रदान करते हैं। वी-टाइप साइड-एग्जिट कनेक्टर छोटे मशीन कैबिनेट की विशिष्ट तंग पार्श्व क्लीयरेंस को समायोजित करता है।
दोनों मॉडल FANUC के मूल सीरियल इंटरफ़ेस के माध्यम से संचार करते हैं, जो सिग्नल कन्वर्टर्स या प्रोटोकॉल एडेप्टर के बिना सीधे αi और βi सीरीज़ एम्पलीफायरों से जुड़ते हैं। बॉक्स से बाहर संगतता निर्बाध है।
A860-2001-T321
A860-0360-V511
वर्कशॉप नियंत्रित वातावरण नहीं हैं। कूलेंट का प्रवाह, कंपन, थर्मल साइकलिंग, और हवा में कण उत्पादन तल पर जीवन की सच्चाई हैं — और इन एन्कोडरों को ठीक उसी वास्तविकता के लिए निर्दिष्ट किया गया है।
सील्ड प्रीलोडेड बेयरिंग कूलेंट के प्रवेश का विरोध करते हैं और शाफ्ट प्ले को समाप्त करते हैं जो कंपन के तहत स्थिति गणना त्रुटियों का कारण बनता है। IP65-रेटेड शाफ्ट एंड सीलिंग गीले-कटिंग संचालन के दौरान ऑप्टिकल असेंबली में कटिंग फ्लूइड को बाहर रखती है। आंतरिक घटकों को औद्योगिक सर्वो ड्राइव की पूरी ऑपरेटिंग तापमान रेंज में थर्मल स्थिरता के लिए चुना जाता है, इसलिए मशीन तीन मिनट से गर्म हो रही हो या बारह घंटे तक लगातार शिफ्ट चल रही हो, प्रदर्शन सुसंगत रहता है।
यांत्रिक सहनशीलता OEM विनिर्देशों के अनुसार रखी जाती है। ये एन्कोडर सीधे फैक्ट्री मूल के स्थान पर बैठते हैं — कोई शिमिंग नहीं, कोई एडेप्टर प्लेट नहीं, और कोई विशेष टूलिंग आवश्यक नहीं है। अधिकांश इंस्टॉलेशन में, एक पूर्ण एन्कोडर स्वैप एक घंटे से कम समय लेता है।
इंक्रीमेंटल एन्कोडर एक पल्स स्ट्रीम उत्पन्न करते हैं — प्रति क्रांति पल्स की एक निश्चित संख्या — जिसे सर्वो ड्राइव एक रनिंग पोजीशन टोटल में जमा करता है। हर बार जब मशीन पावर अप होती है, तो वह गणना शून्य पर रीसेट हो जाती है और एक मानक संदर्भ रिटर्न चक्र (G28 या समकक्ष) के माध्यम से अपने समन्वय संदर्भ को फिर से स्थापित करती है। प्रक्रिया में सेकंड लगते हैं और यह हर आधुनिक सीएनसी नियंत्रक के स्टार्टअप रूटीन में पहले से ही निर्मित है।
यह आर्किटेक्चर जानबूझकर सरल है। कोई बैटरी नहीं, कोई नॉन-वोलेटाइल मेमोरी नहीं, कोई इनिशियलाइज़ेशन हैंडशेक नहीं। कम घटक का मतलब कम विफलता मोड है, और जब कोई विफलता होती है, तो निदान तेज होता है: एन्कोडर या तो सिग्नल उत्पन्न कर रहा है या नहीं। उत्पादन सीएनसी वातावरण के विशाल बहुमत के लिए, इंक्रीमेंटल फीडबैक लागत, सरलता और पुर्जों की उपलब्धता का लाभ प्रदान करता है जो इसे स्पष्ट व्यावहारिक विकल्प बनाता है।
| एन्कोडर P/N | मोटर सीरीज़ | एम्पलीफायर सीरीज़ | विशिष्ट अनुप्रयोग |
|---|---|---|---|
| A860-2001-T321 | αiS, αiF, αi | αi SV / SVU | बड़े VMC / HMC अक्ष और स्पिंडल |
| A860-0360-V511 | βiS, βi | βi SV | कॉम्पैक्ट खराद / एंट्री VMC अक्ष |
| A860-2001-T321 | αi (विरासत) | सीरीज़ 16i / 18i / 21i | रेट्रोफिट और विरासत रखरखाव |
| A860-0360-V511 | βiS (दूसरी पीढ़ी) | 30i / 31i / 32i | वर्तमान-जनरेशन कॉम्पैक्ट सीएनसी |
ऑर्डर करने से पहले हमेशा मोटर नेमप्लेट पार्ट नंबर से सत्यापित करें।
Q1: A860-2001-T321 और A860-0360-V511 के बीच क्या अंतर है, और मुझे कैसे पता चलेगा कि मेरी मशीन को किसकी आवश्यकता है?
दो एन्कोडर विभिन्न मोटर परिवारों की सेवा करते हैं। A860-2001-T321 FANUC αi और αiS सीरीज़ सर्वो मोटर्स के लिए डिज़ाइन किया गया है — बड़े, उच्च-प्रदर्शन वाले यूनिट जो आमतौर पर मशीनिंग केंद्रों और मल्टी-एक्सिस उपकरणों में पाए जाते हैं। A860-0360-V511 β और βiS सीरीज़ के लिए मेल खाता है, जो कॉम्पैक्ट सर्वो मोटर्स हैं जो छोटे खराद और एंट्री-लेवल सीएनसी मशीनिंग केंद्रों में आम हैं। सही भाग की पुष्टि करने के लिए, अपनी मशीन पर मोटर नेमप्लेट का पता लगाएं। यदि मोटर पदनाम "αiS" या "αi" से शुरू होता है, तो A860-2001-T321 सही एन्कोडर है। यदि यह "βiS" या "βi" पढ़ता है, तो A860-0360-V511 चुनें। दोनों विनिमेय नहीं हैं — भले ही दोनों इंक्रीमेंटल सीरियल एन्कोडर हों, यांत्रिक इंटरफ़ेस, कनेक्टर अभिविन्यास, और आंतरिक कॉन्फ़िगरेशन α और β मोटर परिवारों के बीच भिन्न होते हैं।
Q2: इन मॉडलों पर एन्कोडर दोष का संकेत देने वाले सामान्य FANUC अलार्म कोड क्या हैं?
सबसे आम अलार्म जो एक खराब एन्कोडर से जुड़े होते हैं उनमें सर्वो अलार्म 364 और 365 (सीरियल एन्कोडर संचार त्रुटियां), सर्वो अलार्म 369 (एन्कोडर हार्डवेयर दोष), और SV-0368 / SV-0447 शामिल हैं, जो पल्स काउंट अनियमितताओं और एन्कोडर और एम्पलीफायर के बीच संचार टूटने से संबंधित हैं। अलार्म जो लोड के तहत या विशिष्ट स्पिंडल गति पर रुक-रुक कर दिखाई देते हैं — और फिर पावर साइकिल पर साफ हो जाते हैं — एक खराब हो रहे ऑप्टिकल डिस्क या ढीले फीडबैक केबल का एक मजबूत संकेतक हैं, न कि ड्राइव-साइड दोष का। एन्कोडर को बदलने से पहले, हमेशा फीडबैक केबल को क्षति के लिए उसके पूरे रन के साथ निरीक्षण करें और सत्यापित करें कि कनेक्टर पूरी तरह से बैठा हुआ है, क्योंकि केबल दोष स्पष्ट एन्कोडर विफलताओं के एक महत्वपूर्ण हिस्से के लिए जिम्मेदार हैं।
Q3: क्या इन-हाउस रखरखाव इंजीनियर इन एन्कोडरों को बदल सकता है, या विशेष प्रमाणन की आवश्यकता है?
FANUC सर्वो मोटर्स पर एन्कोडर प्रतिस्थापन एक अनुभवी रखरखाव इंजीनियर की क्षमता के भीतर है, बिना विशेष प्रमाणन के, बशर्ते सही प्रक्रिया का पालन किया जाए। महत्वपूर्ण कदम हैं: मशीन को पूरी तरह से पावर डाउन करें और किसी भी वायरिंग को छूने से पहले सर्वो कैपेसिटर को डिस्चार्ज होने दें; डिस्कनेक्शन से पहले केबल रूटिंग और कनेक्टर अभिविन्यास की तस्वीर लें; प्रतिस्थापन एन्कोडर को केवल उसके आवास से संभालें और कभी भी ऑप्टिकल डिस्क या आंतरिक घटकों को न छुएं; मिसलिग्न्मेंट से बचने के लिए माउंटिंग स्क्रू को विनिर्देश के अनुसार टॉर्क करें; और उत्पादन फिर से शुरू करने से पहले रीअसेंबली के बाद एक पूर्ण संदर्भ रिटर्न चक्र करें। सबसे आम इंस्टॉलेशन त्रुटि एक थोड़ा मिसलिग्न्ड कनेक्टर है, जो पावर-अप पर तत्काल अलार्म उत्पन्न करता है। सर्वो मोटर डिसअसेंबली के लिए नई टीमों के लिए, पहले प्रतिस्थापन के लिए एक योग्य इंजीनियर की उपस्थिति एक उचित सावधानी है।
Q4: क्या आफ्टरमार्केट या पुनर्निर्मित एन्कोडर वास्तविक FANUC इकाइयों का एक व्यवहार्य विकल्प हैं?
पुनर्निर्मित एन्कोडर की लागत आमतौर पर नए OEM इकाइयों की तुलना में 30-60% कम होती है और कम उपयोग वाली मशीनों के लिए या जहां लीड टाइम प्राथमिकता बाधा है, एक उचित विकल्प हो सकता है। पुनर्निर्मित इकाइयों के साथ अंतर्निहित जोखिम यह है कि अंतर्निहित ऑप्टिकल घटकों ने संचयित घिसाव किया हो सकता है, और स्थापना से पहले शेष सेवा जीवन को सत्यापित करने का कोई तरीका नहीं है। दो या तीन शिफ्ट चलाने वाली उच्च-उत्पादन मशीनों के लिए, फिर से खराब हुए पुनर्निर्मित एन्कोडर के कारण एक एकल अनियोजित डाउनटाइम घटना की लागत लगभग हमेशा एक नए OEM इकाई के साथ मूल्य अंतर से अधिक होती है। प्राथमिक उत्पादन उपकरणों पर महत्वपूर्ण-पथ अक्षों के लिए, पूर्ण पता लगाने की क्षमता वाले वास्तविक FANUC एन्कोडर कम जोखिम वाला विकल्प बने हुए हैं। माध्यमिक मशीनों या बैकअप इन्वेंट्री के लिए, एक प्रलेखित परीक्षण रिपोर्ट के साथ एक प्रतिष्ठित पुनर्निर्मित इकाई आर्थिक रूप से समझ में आ सकती है।
Q5: स्थापना से पहले इन एन्कोडरों को उनके सेवा जीवन को बनाए रखने के लिए कैसे संग्रहीत किया जाना चाहिए?
इकाइयों को 0°C और 55°C (32°F से 131°F) के बीच एक साफ, शुष्क वातावरण में, सीधी धूप और बड़े मोटर्स या वेल्डिंग उपकरण जैसे विद्युत चुम्बकीय स्रोतों से दूर, उनकी मूल सील की गई पैकेजिंग में स्टोर करें। पैकेजिंग पर भारी वस्तुओं को ढेर करने से बचें — निरंतर दबाव या प्रभाव ऑप्टिकल डिस्क को क्रैक कर सकता है, जो सबसे नाजुक आंतरिक घटक है। इकाइयों को सॉल्वैंट्स, कटिंग फ्लूइड्स और एयरोसोल से दूर रखें, क्योंकि वाष्प का प्रवेश समय के साथ सील की गई पैकेजिंग में भी आंतरिक सील को खराब कर सकता है। सही भंडारण स्थितियों के तहत, FANUC एन्कोडर कई वर्षों तक पूर्ण विनिर्देश बनाए रखते हैं। अच्छी प्रथा यह है कि स्टॉक को घुमाया जाए और पुरानी इकाइयों का पहले उपयोग किया जाए। किसी भी संग्रहीत एन्कोडर को स्थापित करने से पहले, ऑक्सीकरण के लिए कनेक्टर पिन का निरीक्षण करें और यदि आवश्यक हो तो एक सूखे, लिंट-मुक्त कपड़े से धीरे से साफ करें।
