| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE ROHS |
| मॉडल संख्या | A76L-0300-0077 |

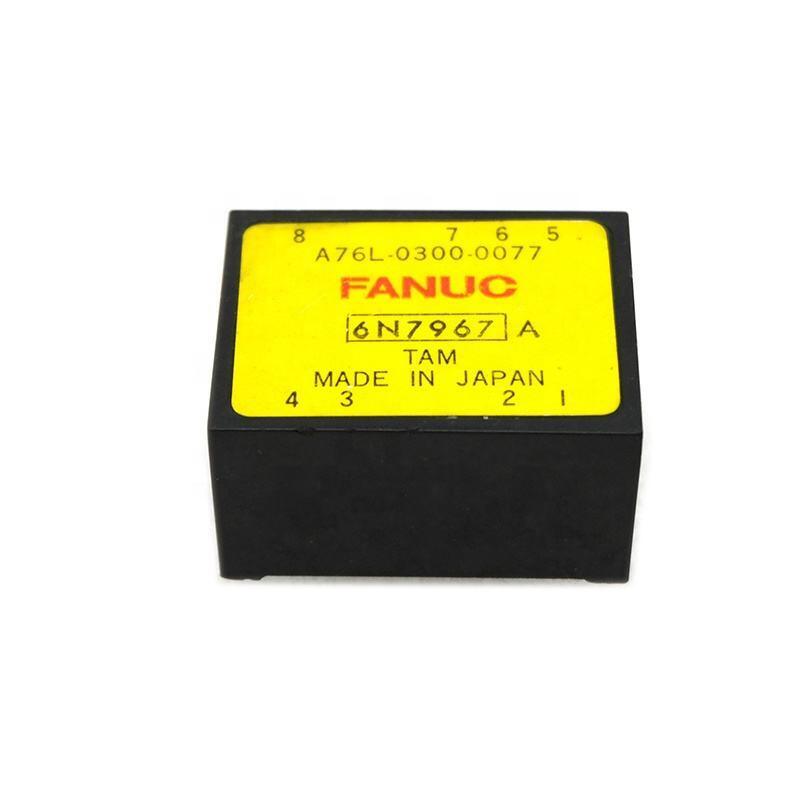

A76L-0300-0077 FANUC सर्वो ड्राइव और सीएनसी सिस्टम के लिए एक सीलबंद आइसोलेशन एम्पलीफायर मॉड्यूल है - एक छोटा, पीसीबी-माउंटेड घटक जो सर्वो ड्राइव के उच्च-वोल्टेज पावर सर्किट और कम-वोल्टेज नियंत्रण इलेक्ट्रॉनिक्स के बीच गैल्वेनिक अलगाव प्रदान करता है।
FANUC सर्वो एम्पलीफायर में, मोटर मुख्य आपूर्ति से प्राप्त 280-680V DC बस से संचालित होती है। ड्राइव का नियंत्रण बोर्ड और सीएनसी 5V या 3.3V लॉजिक स्तर पर काम करते हैं। पावर स्टेज पर मोटर करंट और बस वोल्टेज को मापने के लिए हाई-वोल्टेज डोमेन से लो-वोल्टेज कंट्रोल डोमेन में सिग्नल लाने की आवश्यकता होती है - आइसोलेशन एम्पलीफायर एक अवरोध को बनाए रखते हुए इस सिग्नल ट्रांसफर को करते हैं जो उच्च वोल्टेज को संवेदनशील नियंत्रण इलेक्ट्रॉनिक्स तक पहुंचने से रोकता है।
| पैरामीटर | कीमत |
|---|---|
| भाग संख्या | A76L-0300-0077 |
| प्रकार | अलगाव एम्पलीफायर मॉड्यूल |
| प्रारूप | सीलबंद, पीसीबी माउंट |
| वज़न | 0.07 पाउंड (~32 ग्राम) |
| उत्पादक | फैनुक |
| आवेदन | FANUC सर्वो/सीएनसी सिग्नल अलगाव |
पीसीबी माउंट प्रारूप का अर्थ है A76L-0300-0077 सोल्डर या प्रेस-फिट सीधे सर्वो एम्पलीफायर के नियंत्रण बोर्ड पर - यह एक अलग वायर्ड इकाई के बजाय ड्राइव की सिग्नल श्रृंखला का एक आंतरिक घटक है:
थ्रू-होल या प्रेस-फिट पिन:मॉड्यूल के पिन पीसीबी में डाले जाते हैं, इसके इनपुट (हाई-वोल्टेज साइड) और आउटपुट (लो-वोल्टेज साइड) टर्मिनलों को ड्राइव के पीसीबी पर संबंधित सर्किट नोड्स से जोड़ते हैं।
सघन पदचिह्न:सीलबंद मॉड्यूल का छोटा पदचिह्न (इसके 0.07 पाउंड वजन द्वारा पुष्टि की गई - बेहद हल्का) एक सर्वो ड्राइव नियंत्रण बोर्ड के घटक घनत्व के भीतर फिट बैठता है।
कोई बाहरी वायरिंग नहीं:पीसीबी एकीकरण अलग केबल रूटिंग को समाप्त कर देता है जो पैनल-माउंटेड आइसोलेशन एम्पलीफायर के लिए आवश्यक होगा - समय के साथ विफल होने वाले कनेक्शन बिंदुओं की संख्या को कम कर सकता है।
FANUC सर्वो एम्पलीफायर रखरखाव:एक FANUC सर्वो एम्पलीफायर आंतरायिक वर्तमान प्रतिक्रिया त्रुटियों को विकसित करता है - अनियमित वर्तमान रीडिंग, सर्वो ट्यूनिंग बहाव, या वर्तमान माप से संबंधित अस्पष्टीकृत अलार्म कोड। A76L-0300-0077 आइसोलेशन एम्पलीफायर को वर्तमान सेंसिंग सिग्नल प्रदान करने वाले घटक के रूप में पहचाना जाता है। प्रतिस्थापन स्थिर, सटीक वर्तमान प्रतिक्रिया पुनर्स्थापित करता है।
FANUC ड्राइव बोर्ड की मरम्मत:सर्वो ड्राइव की पीसीबी-स्तरीय मरम्मत के लिए आइसोलेशन एम्पलीफायर मॉड्यूल को बदलने की आवश्यकता होती है - A76L-0300-0077 इस स्थिति के लिए FANUC-निर्दिष्ट घटक है।
Q1: कौन से लक्षण FANUC सर्वो सिस्टम में A76L-0300-0077 आइसोलेशन एम्पलीफायर के विफल होने का संकेत देते हैं?
एक दोषपूर्ण आइसोलेशन एम्पलीफायर गलत या अनियमित वर्तमान प्रतिक्रिया उत्पन्न करता है - जो सर्वो ट्यूनिंग अस्थिरता, सामान्य भार पर अप्रत्याशित ओवरकरंट अलार्म, चरणों के बीच असममित वर्तमान रीडिंग, या सर्वो लूप में दोलन के रूप में प्रकट होता है। ये लक्षण पावर स्टेज या मोटर दोषों के बजाय खराब अलगाव एम्पलीफायर आउटपुट सिग्नल के अनुरूप हैं।
Q2: क्या A76L-0300-0077 को घटक स्तर पर बदला जा सकता है, या इसके लिए पूर्ण बोर्ड प्रतिस्थापन की आवश्यकता है?
A76L-0300-0077 एक पीसीबी-माउंटेड मॉड्यूल है - इसे पीसीबी सोल्डरिंग कौशल और लागू FANUC सेवा दस्तावेज़ तक पहुंच वाले तकनीशियन द्वारा घटक स्तर पर बदला जा सकता है। बोर्ड-स्तरीय मरम्मत से संपूर्ण सर्वो एम्पलीफायर नियंत्रण बोर्ड को बदलने की लागत से बचा जा सकता है। प्रतिस्थापन से पहले बोर्ड चिह्नों या सेवा दस्तावेज़ से घटक की पिन पहचान और इंस्टॉलेशन ओरिएंटेशन की पुष्टि करें।
Q3: इस वर्ग के आइसोलेशन एम्पलीफायरों के लिए आइसोलेशन वोल्टेज विनिर्देश क्या है?
सर्वो ड्राइव अनुप्रयोगों में उपयोग किए जाने वाले औद्योगिक अलगाव एम्पलीफायर मॉड्यूल आम तौर पर इनपुट और आउटपुट के बीच 1,500-3,000V अलगाव वोल्टेज प्रदान करते हैं - जो पर्याप्त सुरक्षा मार्जिन के साथ मानक औद्योगिक सर्वो ड्राइव (280-680V डीसी) के डीसी बस वोल्टेज का सामना करने के लिए पर्याप्त है। A76L-0300-0077 के विशिष्ट अलगाव वोल्टेज की पुष्टि FANUC के घटक दस्तावेज़ीकरण से की गई है; इसे ड्राइव के डीसी बस के अधिकतम वोल्टेज और आवश्यक सुरक्षा मार्जिन के अनुरूप या उससे अधिक होना चाहिए।
Q4: क्या विभिन्न FANUC ड्राइव प्रकारों के लिए A76L-0300-0077 के कई प्रकार हैं?
हाँ - FANUC की A76L-0300 श्रृंखला में कई भाग संख्याएँ (0077, 0102, 0133, 0164, 0186, आदि) शामिल हैं, जिनमें से प्रत्येक एक विशिष्ट FANUC ड्राइव बोर्ड स्थिति के लिए एक विशेष आइसोलेशन एम्पलीफायर कॉन्फ़िगरेशन निर्दिष्ट करती है। वेरिएंट लाभ, सिग्नल रेंज, कनेक्टर पिनआउट या पैकेज प्रारूप में भिन्न हो सकते हैं। A76L पार्ट नंबर को हमेशा FANUC सेवा दस्तावेज़ से पुष्टि की गई विशिष्ट बोर्ड स्थिति से मेल करें - अनुकूलता की पुष्टि किए बिना किसी भिन्न A76L वैरिएंट को प्रतिस्थापित न करें।
