| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FUJI |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | 6RI75G-160 |

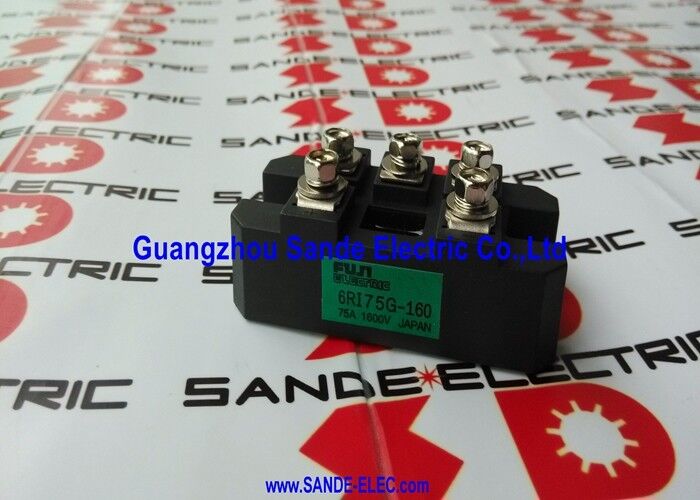

6RI75G-160 एक फ़ूजी इलेक्ट्रिक तीन-चरण ब्रिज रेक्टिफायर मॉड्यूल है जो पावर डायोड असेंबली है जो एक एसी वैरिएबल फ़्रीक्वेंसी ड्राइव के सामने के छोर को बनाती है,ड्राइव के आईजीबीटी इन्वर्टर स्टेज को बिजली देने वाली डीसी बस में तीन-चरण एसी बिजली की आपूर्ति को परिवर्तित करना.
एक मानक औद्योगिक वीएफडी वास्तुकला में, एसी आपूर्ति पहले डीसी बस से पहले रेक्टिफायर ब्रिज से गुजरती है। The 6RI75G-160's six silicon power diodes are arranged in a three-phase full-wave bridge configuration — six diodes (two per phase — one upper and one lower) produce a six-pulse rectified DC output from the three-phase AC input.
| पैरामीटर | मूल्य |
|---|---|
| वर्तमान रेटिंग | 75A |
| वोल्टेज रेटिंग | 1600 वी |
| विन्यास | तीन चरण, छह डायोड पुल |
| मॉड्यूल प्रकार | पावर डायोड (निर्धारक) |
| निर्माता | फुजी इलेक्ट्रिक |
| आवेदन | औद्योगिक वीएफडी इनपुट रेक्टिफायर |
6RI75G-160 एक निष्क्रिय रेक्टिफायर मॉड्यूल है जिसमें केवल सिलिकॉन पावर डायोड होते हैं, आईजीबीटी नहीं। यह इसे एक ही ड्राइव में आईजीबीटी मॉड्यूल से अलग करता हैः
निष्क्रिय संचालन:डायोड स्वचालित रूप से आगे के पक्षपात के समय चलते हैं, कोई गेट ड्राइव सिग्नल, कोई नियंत्रण इलेक्ट्रॉनिक्स, कोई सुरक्षा सर्किट की आवश्यकता नहीं होती है।शक्ति डायोड के माध्यम से बहती है जब एनोड कैथोड की तुलना में अधिक सकारात्मक है; यह विपरीत दिशा में अवरुद्ध हो जाता है।
अनियंत्रित सुधार:6RI75G-160 एक स्थिर सीसी आउटपुट वोल्टेज का उत्पादन करता है जो एक तीन-चरण पुल के लिए एसी इनपुट वोल्टेज द्वारा निर्धारित किया जाता है।डीसी बस वोल्टेज रेक्टिफायर मॉड्यूल के माध्यम से समायोजित नहीं किया जा सकता है.
उच्च विश्वसनीयताःनिष्क्रिय डायोड मॉड्यूल में कोई सक्रिय घटक नहीं है जो गेट ड्राइव समस्याओं, कम वोल्टेज लॉकआउट, या नियंत्रण इलेक्ट्रॉनिक्स खराबी से विफल हो। सिलिकॉन पावर डायोड एक मजबूत है,लंबे समय तक चलने वाला घटक ️ अच्छी तरह से बनाए रखे गए ड्राइव में रेक्टिफायर मॉड्यूल अक्सर आईजीबीटी मॉड्यूल से काफी हद तक आगे रहते हैं.
परिवर्तनीय आवृत्ति ड्राइव:इसका मुख्य उपयोग औद्योगिक वीएफडी के इनपुट रेक्टिफायर के लिए किया जाता है, जो 400 वोल्ट की आपूर्ति से 1537kW या 690 वोल्ट की आपूर्ति से 2255kW की श्रेणी में आते हैं।6RI75G-160 आईजीबीटी इन्वर्टर को संचालित करने वाली डीसी बस में मुख्यधारा एसी को परिवर्तित करता है.
एबीबी एसीएस600 श्रृंखला के ड्राइवः6RI75G-160 को एबीबी एसीएस600 चर गति ड्राइव में उपयोग किए जाने वाले रेक्टिफायर मॉड्यूल के रूप में पुष्टि की गई है। यह पंप, प्रशंसक और प्रक्रिया मोटर नियंत्रण के लिए व्यापक रूप से तैनात औद्योगिक ड्राइव श्रृंखला है।
औद्योगिक सर्वो ड्राइव सिस्टम:Some FANUC and other CNC drive systems use a separate rectifier module in the power supply section to supply the DC bus for multiple servo axes — the 75A / 1600V class covers mid-range servo drive systems.
औद्योगिक प्रक्रियाओं के लिए DC बिजली आपूर्तिःविद्युत रासायनिक प्रक्रियाओं, इलेक्ट्रोप्लाटिंग के लिए बड़े विनियमित DC बिजली आपूर्ति,और औद्योगिक बैटरी चार्जिंग जहां तीन चरण पुल डाउनस्ट्रीम विनियमन चरण के लिए एक चिकनी डीसी उत्पादन प्रदान करता है.
यूपीएस रेक्टिफायर के सामने के छोर:Some industrial UPS architectures use a diode rectifier front end to charge the battery from the AC supply — the 6RI75G-160's 1600V rating provides headroom for the battery charger's elevated DC voltage.
औद्योगिक क्रेन और लिफ्ट ड्राइव:अलग-अलग रेक्टिफायर और इन्वर्टर चरणों के साथ क्रेन ड्राइव सिस्टम ¥ 6RI75G-160 लिफ्ट और ट्रैवल मोटर इन्वर्टर्स के लिए डीसी बस की आपूर्ति करता है।
Q1: एक विफल 6RI75G-160 रेक्टिफायर मॉड्यूल का निदान कैसे किया जाता है?
पुल में एक विफल डायोड एक विशेषता पैटर्न का उत्पादन करता हैः डीसी आउटपुट में एक गायब छह-इंपल्स रिपल आवृत्ति घटक (आउटपुट में केवल 6-इंपल्स के बजाय 3-इंपल्स रिपल है),DC बस का अपेक्षित से कम वोल्टेज, या असममित एसी इनपुट करंट ड्रॉप करें। डीसी बस को डिस्चार्ज किए जाने के साथ दोनों दिशाओं में डायोड जंक्शन प्रतिरोध को मापें। एक शॉर्टकट डायोड दोनों दिशाओं में लगभग शून्य प्रतिरोध दिखाता है।एक खुला डायोड दोनों दिशाओं में उच्च प्रतिरोध दिखाता है.
Q2: क्या 6RI75G-160 रेक्टिफायर मॉड्यूल के लिए गेट ड्राइव या कंट्रोल सिग्नल की आवश्यकता होती है?
नहीं, पावर डायोड मॉड्यूल पूरी तरह से निष्क्रिय होते हैं, उन्हें केवल थर्मल इंटरफेस कंपाउंड के साथ सही यांत्रिक माउंटिंग की आवश्यकता होती है,सही पावर टर्मिनल कनेक्शन (तीन एसी इनपुट टर्मिनल और दो डीसी आउटपुट टर्मिनल)कोई गेट ड्राइव सर्किट, नियंत्रण बिजली की आपूर्ति, या सिग्नल केबल्स रेक्टिफायर मॉड्यूल से जुड़े नहीं हैं।
Q3: 400V AC आपूर्ति से 6RI75G-160 से विशिष्ट DC आउटपुट वोल्टेज क्या है?
400 वी लाइन-टू-लाइन एसी से अनलोड किए गए तीन-चरण पूर्ण-तरंग पुल के लिएः वीडीसी ≈ 1.35 × 400 वी = 540 वी डीसी नाममात्र। लोड के तहत (डायोड वोल्टेज गिरावट और आपूर्ति प्रतिबाधा के साथ),एक 400 वी औद्योगिक ड्राइव में सामान्य कार्यरत डीसी बस वोल्टेज 530-560 वी डीसी है. 480V AC से: लगभग 648V DC नो लोड। सटीक वोल्टेज आपूर्ति प्रतिबाधा और लोड करंट पर निर्भर करता है।
Q4: 6RI75G-160 स्थापना के लिए कौन से थर्मल इंटरफेस और माउंटिंग सावधानियां लागू होती हैं?
आधार प्लेट को थर्मल प्रतिरोध प्राप्त करने के लिए स्वच्छ, समान थर्मल इंटरफेस यौगिक के साथ हीटसिंक के संपर्क में आना चाहिए। यौगिक को पतले के रूप में लागू करें,समतल परत पूरी आधार प्लेट क्षेत्र को कवर ️ दोनों अपर्याप्त यौगिक और अत्यधिक यौगिक वृद्धि थर्मल प्रतिरोध. माउंटिंग स्क्रू को फ़ूजी विनिर्देश के अनुसार टॉर्क करें (आमतौर पर इस मॉड्यूल वर्ग के लिए 2 ¢ 4 एनएम) ।यह सत्यापित करें कि हीटसिंक का थर्मल प्रतिरोध 75A ऑपरेटिंग करंट और परिवेश के तापमान के लिए पर्याप्त है।.
