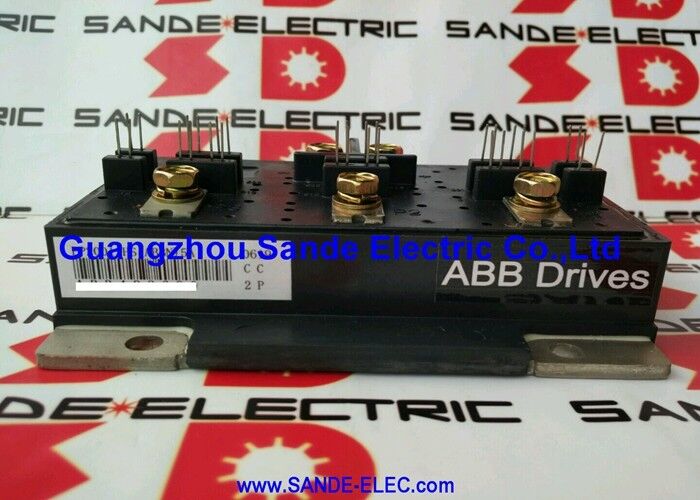

अनुकूलित एबीबी हाई पावर आईजीबीटी मॉड्यूल स्थान पीपी20012एचएस

PP20012HS. ∙ एबीबी पावर मॉड्यूल 200 ए / 1200 वी / आईजीबीटी / उच्च गति / औद्योगिक ड्राइव और इन्वर्टर अनुप्रयोग

पीपी20012एचएस 200 ए/1200 वी वर्ग में एबीबी पावर मॉड्यूल

पीपी20012एचएस एबीबी का एक आईजीबीटी पावर मॉड्यूल है जिसका रेट 200 ए और 1200 वी है। यह एबीबी के पावर मॉड्यूल उत्पाद रेंज में एक मध्यम उच्च शक्ति वर्ग का मॉड्यूल है।एबीबी अपने स्वयं के औद्योगिक ड्राइव और कन्वर्टर उत्पाद लाइनों के लिए पावर सेमीकंडक्टर मॉड्यूल डिजाइन और निर्माण करता हैPP20012HS जैसे मॉड्यूल औद्योगिक मोटर ड्राइव, पावर इन्वर्टर और ऊर्जा रूपांतरण उपकरण में स्विचिंग तत्वों के रूप में कार्य करते हैं।

"एचएस" पदनाम हाई स्पीड स्विचिंग विशेषता को इंगित करता है IGBT मॉड्यूल वेरिएंट जो उन अनुप्रयोगों के लिए अनुकूलित हैं जो अधिकतम ऑन स्टेट वोल्टेज पर स्विचिंग गति को प्राथमिकता देते हैं,स्वीकार्य स्विचिंग हानि के साथ उच्च पीडब्ल्यूएम वाहक आवृत्तियों की अनुमति देता है.

मुख्य उत्पाद जानकारी

हाई स्पीड (एचएस) PWM अनुप्रयोगों के लिए अनुकूलित

"एचएस" (उच्च गति) पदनाम PP20012HS को तेजी से स्विचिंग के लिए अनुकूलित एक आईजीबीटी मॉड्यूल के रूप में पहचानता हैः

तेजी से बंद होने का समयःहाई स्पीड आईजीबीटी ने वाहक के जीवनकाल को कम कर दिया है, जिससे तेजी से टर्न-ऑफ हो सकता है ∙ गिरने का समय (टीएफ) और इस प्रकार प्रति चक्र स्विचिंग हानि ऊर्जा को कम कर सकता है।

उच्च वाहक आवृत्ति क्षमताःतेजी से स्विच करने से उच्च पीडब्ल्यूएम आवृत्तियों की अनुमति मिलती है, आमतौर पर मोटर ड्राइव में 416kHz, स्विचिंग हानि अत्यधिक होने के बिना।उच्च वाहक आवृत्तियों से मोटर का कामकाज शांत होता है और वर्तमान के लहर नियंत्रण में सुधार होता है.

प्रति चक्र कम स्विचिंग हानिःहालांकि हाई स्पीड आईजीबीटी में वीसीई आमतौर पर एक ही वर्तमान रेटिंग पर मानक गति के वेरिएंट की तुलना में थोड़ा अधिक होता है,प्रति चक्र कम स्विचिंग ऊर्जा का अर्थ है कि उच्च आवृत्तियों पर कुल हानि कम होती है जहां एचएस आईजीबीटी का उपयोग किया जाता है।.

आवेदन

औद्योगिक परिवर्तनीय आवृत्ति ड्राइव:पंपों, प्रशंसकों, कंप्रेसरों, कन्वेयर और सामान्य औद्योगिक मशीनरी के लिए मोटर ड्राइव, जो 400 वी आपूर्ति से 3090kW वर्ग में हैं, 200A रेटिंग इस वर्ग को सीधे कवर करती है।

सीएनसी और सर्वो ड्राइव सिस्टम:सीएनसी मशीन टूल्स सर्वो एम्पलीफायर और स्पिंडल ड्राइव के लिए सटीक टॉर्क और गति नियंत्रण की आवश्यकता होती है

यूपीएस इन्वर्टर चरणःऔद्योगिक और वाणिज्यिक निर्बाध विद्युत आपूर्ति इन्वर्टर चरणों में जहां 1200V वर्ग और 200A रेटिंग मध्यम शक्ति वाले यूपीएस सिस्टम की सेवा करते हैं।

सौर इन्वर्टर:वाणिज्यिक छत और छोटे उपयोगिता पैमाने के वर्ग में ग्रिड-कनेक्टेड फोटोवोल्टिक इन्वर्टर सिस्टम ️ 200A/1200V वर्ग वाणिज्यिक पीवी प्रतिष्ठानों के लिए इन्वर्टर चरणों को कवर करता है।

प्रेरण ताप:मध्यम आवृत्ति प्रेरण हीटिंग इन्वर्टर औद्योगिक गर्मी उपचार, फोर्जिंग के लिए,और सतह सख्त करने वाले उपकरण जहां हाई स्पीड आईजीबीटी स्विचिंग आवश्यक 2050kHz ऑपरेटिंग आवृत्तियों का समर्थन करता है.

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: उच्च गति (एचएस) और एक ही वर्तमान वर्ग के मानक गति आईजीबीटी मॉड्यूल के बीच मुख्य अंतर क्या है?

हाई स्पीड मॉड्यूल में कम स्विचिंग समय (टीएफ) और प्रति चक्र कम स्विचिंग ऊर्जा होती है, जिससे उच्च पीडब्ल्यूएम वाहक आवृत्तियों को प्रबंधनीय नुकसान के साथ सक्षम किया जा सकता है।मानक-गति मॉड्यूल में कम वीसीई (VCE) है, जो कम आवृत्तियों पर काम करने वाले अनुप्रयोगों के लिए बेहतर है जहां संवाहक हानि प्रमुख है. उच्च आवृत्ति पीडब्ल्यूएम ड्राइव (4kHz वाहक से ऊपर) और निम्न आवृत्ति या चरण नियंत्रण अनुप्रयोगों के लिए मानक के लिए एचएस का चयन करें.

प्रश्न 2: 200 ए रेटिंग 400 वी एसी आपूर्ति पर मोटर ड्राइव शक्ति में कैसे अनुवादित होती है?

400 वी एसी तीन चरण आपूर्ति से, डीसी बस लगभग 540 वी है। 200 ए मोटर धारा पर, अधिकतम आउटपुट शक्ति लगभग हैः पी ≈ √3 × 400 वी × 200 ए × पीएफ ≈ 110 ′′130kW इकाई शक्ति कारक पर।वास्तविक नामित ड्राइव आउटपुट रेटिंग कारकों पर निर्भर करता हैअधिकांश 200 ए वर्ग के ड्राइव 90 से 110 किलोवाट के दायरे में हैं।

Q3: PP20012HS माउंट के लिए कौन सी हीटसिंक तैयारी लागू होती है?

प्रदूषण और पुराने थर्मल यौगिक को हटाने के लिए हीटसिंक माउंटिंग सतह को साफ करें। मॉड्यूल बेस प्लेट पर समान रूप से नए थर्मल इंटरफेस यौगिक को लागू करें।एबीबी द्वारा निर्दिष्ट मूल्य पर टॉर्क माउंटिंग शिकंजा ️ अपर्याप्त टॉर्क थर्मल प्रतिरोध को बढ़ाता है; अत्यधिक टोक़ आधार प्लेट क्षति का खतरा है। चालू करने से पहले हीटसिंक के थर्मल प्रतिरोध को 200A ऑपरेटिंग करंट और परिवेश तापमान के लिए पर्याप्त है।

Q4: PP20012HS को बदलने से पहले कौन सी सुरक्षा सावधानियां लागू होती हैं?

ड्राइव को मुख्य आपूर्ति से अलग करें. डीसी बस कैपेसिटर को पूरी तरह से डिस्चार्ज करने की अनुमति दें. आंतरिक घटकों तक पहुंचने से पहले 50V से कम बस वोल्टेज की जांच करें.1200 वी डीसी बस कई मिनटों के लिए बिजली के नेटवर्क को अलग करने के बाद घातक वोल्टेज बनाए रखता हैड्राइव की रखरखाव मैनुअल डिस्चार्ज प्रक्रिया का पालन करें और किसी भी शक्ति अर्धचालक को संभालने से पहले सुरक्षित वोल्टेज स्तरों को सत्यापित करने के लिए एक कैलिब्रेटेड वोल्टेज मीटर का उपयोग करें।
