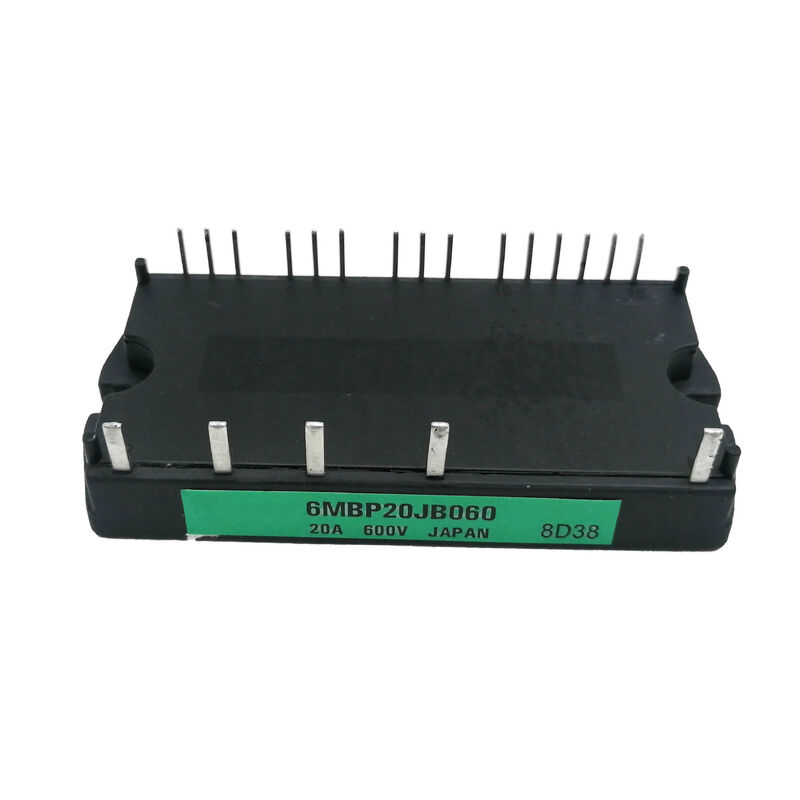

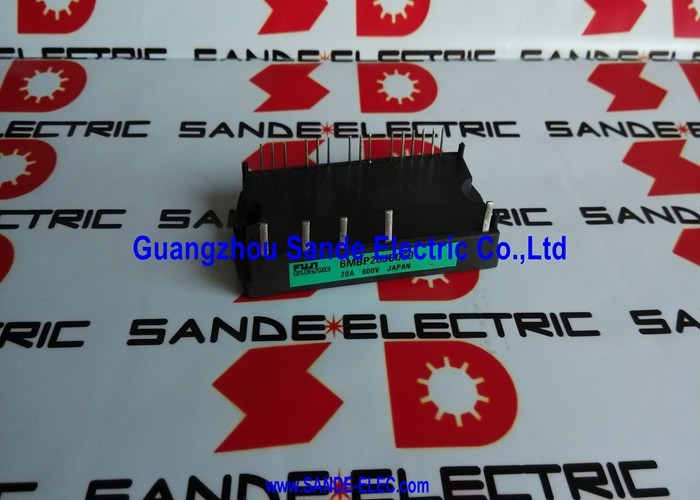

FUJI IGBT मॉड्यूल 6MBP20JB060 6MBP2OJBO6O 6MBP20JB-060

6MBP20JB-060 | फ़ूजी इलेक्ट्रिक छोटा आईपीएम मॉड्यूल - 20A / 600V / 6-पैक / 7वीं पीढ़ी का IGBT / बिल्ट-इन प्रोटेक्शन

20A पर छोटा IPM - लो-पावर थ्री-फ़ेज़ ड्राइव कोर

6MBP20JB-060 फ़ूजी इलेक्ट्रिक का एक छोटा इंटेलिजेंट पावर मॉड्यूल है - 20A और 600V पर 6MBP IPM परिवार का कॉम्पैक्ट, कम-वर्तमान सदस्य। जहां उच्च-वर्तमान वेरिएंट (100ए, 150ए) किलोवाट रेंज में औद्योगिक मोटर ड्राइव की सेवा करते हैं, वहीं 20ए छोटा आईपीएम छोटे ड्राइव अनुप्रयोगों को लक्षित करता है: कॉम्पैक्ट सर्वो सिस्टम, उपकरण मोटर ड्राइव, कम-शक्ति पंप और पंखे, और अंतरिक्ष-बाधित इन्वर्टर डिजाइन।

छोटे आईपीएम में "छोटा" P633A कॉम्पैक्ट पैकेज प्रारूप की पहचान करता है - जो उच्च वर्तमान रेटिंग पर उपयोग किए जाने वाले मानक 6MBP आवास से भौतिक रूप से छोटा है। अपने कम आकार के बावजूद, 6MBP20JB-060 पूर्ण बुद्धिमान पावर मॉड्यूल सुविधा सेट को बरकरार रखता है: पूर्ण तीन-चरण पुल, एकीकृत गेट ड्राइव इलेक्ट्रॉनिक्स और मल्टी-फंक्शन सुरक्षा के लिए छह आईजीबीटी ट्रांजिस्टर।

मुख्य विशिष्टताएँ

अंतर्निहित सुरक्षा - एक मॉड्यूल में चार कार्य

ओवरकरंट सुरक्षा (ओसी):अत्यधिक कलेक्टर करंट का पता लगाता है और मॉड्यूल के रेटेड शॉर्ट-सर्किट झेलने के समय के भीतर आईजीबीटी गेट्स को बंद कर देता है। मोटर वाइंडिंग शॉर्ट सर्किट, आउटपुट वायरिंग दोष और पीडब्लूएम ड्राइव त्रुटियों से बचाता है।

अंडर-वोल्टेज लॉकआउट (यूवी):गेट ड्राइव आपूर्ति वोल्टेज पर नज़र रखता है। यदि विश्वसनीय आईजीबीटी स्विचिंग के लिए आपूर्ति न्यूनतम सीमा से नीचे चली जाती है, तो मॉड्यूल स्वचालित रूप से गेट आउटपुट को रोकता है - विनाशकारी आंशिक-ऑन ऑपरेशन को रोकता है।

अधिक तापमान संरक्षण (ओटी):जब जंक्शन का तापमान सीमा से अधिक हो जाता है तो थर्मल प्रोटेक्शन फ़ंक्शन मॉड्यूल को बंद कर देता है - अपर्याप्त शीतलन या निरंतर अधिभार से स्थायी क्षति को रोकता है।

तापमान सेंसर आउटपुट:एक अलग एनालॉग तापमान आउटपुट सिग्नल मेजबान नियंत्रक को वास्तविक समय में मॉड्यूल की थर्मल स्थिति की निगरानी करने की अनुमति देता है - सुरक्षा सीमा तक पहुंचने से पहले ड्राइव सिस्टम को आउटपुट वर्तमान या पीडब्लूएम आवृत्ति को सक्रिय रूप से कम करने में सक्षम बनाता है।

अनुप्रयोग

छोटी सर्वो ड्राइव:रोबोट एक्सेसरीज़, सटीक पोजिशनिंग चरणों और कम पावर स्तरों पर मशीन टूल एक्सिस ड्राइव के लिए कॉम्पैक्ट सर्वो एम्पलीफायर - जहां 20A / 600V रेटिंग और कॉम्पैक्ट P633A पैकेज अंतरिक्ष-कुशल सर्वो ड्राइव डिज़ाइन को सक्षम करते हैं।

पंप और पंखा इनवर्टर:छोटे औद्योगिक पंप, एचवीएसी फैन ड्राइव, और सब-5 किलोवाट वर्ग में कूलिंग सिस्टम फैन नियंत्रक - जहां कॉम्पैक्ट आईपीएम एकीकृत गेट ड्राइव और सुरक्षा के साथ इन्वर्टर डिजाइन को सरल बनाता है।

उपकरण मोटर ड्राइव:वॉशिंग मशीन मोटर इनवर्टर, एयर कंडीशनर कंप्रेसर ड्राइव, और रेफ्रिजरेटर मोटर नियंत्रक - 600V / 20A वर्ग घरेलू उपकरण इनवर्टर में प्राथमिक स्विचिंग तत्व का कार्य करता है।

औद्योगिक स्वचालन अक्ष:मल्टी-एक्सिस ऑटोमेशन उपकरण, कन्वेयर पोजिशनिंग सिस्टम और छोटी असेंबली मशीन ड्राइव में कम-शक्ति अक्ष ड्राइव।

नवीकरणीय ऊर्जा माइक्रो-इनवर्टर:छोटे फोटोवोल्टिक माइक्रो-इन्वर्टर डिज़ाइन व्यक्तिगत सौर पैनल डीसी आउटपुट को ग्रिड-फ़्रीक्वेंसी एसी में परिवर्तित करते हैं।

अक्सर पूछे जाने वाले प्रश्न

Q1: 6MBP20JB-060 "छोटा IPM" उच्च धाराओं पर मानक 6MBP मॉड्यूल से कैसे भिन्न है?

"छोटा आईपीएम" पदनाम कॉम्पैक्ट पी633ए पैकेज की पहचान करता है - जो 50ए और उससे अधिक पर उपयोग किए जाने वाले मानक 6एमबीपी आवास से भौतिक रूप से छोटा है। विद्युत रूप से, समान एकीकृत गेट ड्राइव और सुरक्षा सुविधाएँ लागू होती हैं - अंतर पैकेज आकार और वर्तमान वर्ग (कॉम्पैक्ट अनुप्रयोगों के लिए 20A बनाम बड़े ड्राइव के लिए 50A+) है। छोटे पैकेज में छोटे पदचिह्न के भीतर थर्मल अपव्यय को संभालने के लिए सावधानीपूर्वक पीसीबी लेआउट की आवश्यकता होती है।

Q2: 6MBP20JB-060 किस PWM वाहक आवृत्ति का समर्थन कर सकता है?

20ए वर्ग में सातवीं पीढ़ी के फ़ूजी आईपीएम 15-20kHz तक पीडब्लूएम वाहक आवृत्तियों का समर्थन करते हैं - शांत मोटर संचालन (श्रव्य आवृत्ति से ऊपर) और बेहतर वर्तमान तरंग नियंत्रण को सक्षम करते हैं। उच्च वाहक आवृत्ति स्विचिंग घाटे को बढ़ाती है; पुष्टि करें कि थर्मल डिज़ाइन चयनित वाहक आवृत्ति पर बढ़ी हुई बिजली अपव्यय को संभाल सकता है। अधिकांश छोटे मोटर ड्राइव अनुप्रयोग जेबी-श्रृंखला आईपीएम के साथ 8-16kHz वाहक आवृत्ति का उपयोग करते हैं।

Q3: 6MBP20JB-060 को किस गेट ड्राइव आपूर्ति की आवश्यकता है?

जेबी-श्रृंखला छोटे आईपीएम को गेट ड्राइव के लिए विभाजित आपूर्ति की आवश्यकता होती है - आईजीबीटी टर्न-ऑन के लिए सकारात्मक आपूर्ति और टर्न-ऑफ और सक्रिय क्लैंप के लिए नकारात्मक आपूर्ति। विशिष्ट गेट आपूर्ति +15V / -8V से -10V है। सटीक आपूर्ति वोल्टेज रेंज की पुष्टि 6MBP20JB-060 एप्लिकेशन मैनुअल से की जाती है। निर्दिष्ट सीमा के बाहर संचालन करने से गेट ड्राइव के प्रदर्शन में गिरावट या यूवी लॉकआउट ट्रिगर होने का जोखिम होता है।

Q4: सुरक्षा घटना के बाद 6MBP20JB-060 के लिए दोष रीसेट प्रक्रिया क्या है?

आईपीएम की सुरक्षा सक्रिय होने (ओसी, यूवी, या ओटी) के बाद, फॉल्ट आउटपुट पिन फॉल्ट स्थिति को इंगित करता है। रीसेट करने के लिए: पहले गलती की स्थिति को हटा दें (ओवरकरंट कारण को साफ़ करें, गेट सप्लाई वोल्टेज को बहाल करें, या मॉड्यूल को थ्रेशोल्ड से नीचे ठंडा होने दें)। फिर गेट ड्राइव आउटपुट को फिर से सक्षम करने के लिए एक रीसेट पल्स लागू करें - आमतौर पर फॉल्ट रीसेट इनपुट पर एक संक्षिप्त निम्न-से-उच्च संक्रमण। केवल PWM इनपुट द्वारा दोष दूर नहीं किया जा सकता; एक सकारात्मक रीसेट कार्रवाई की आवश्यकता है.
