आईपीएम् पावर सप्लाई हाई पावर आईजीबीटी मॉड्यूल ऑनसेमी FSBB20CH120D

FSBB20CH120D पावर सप्लाई मॉड्यूल ऑनसेमी आईपीएम मॉड्यूल नया मूल

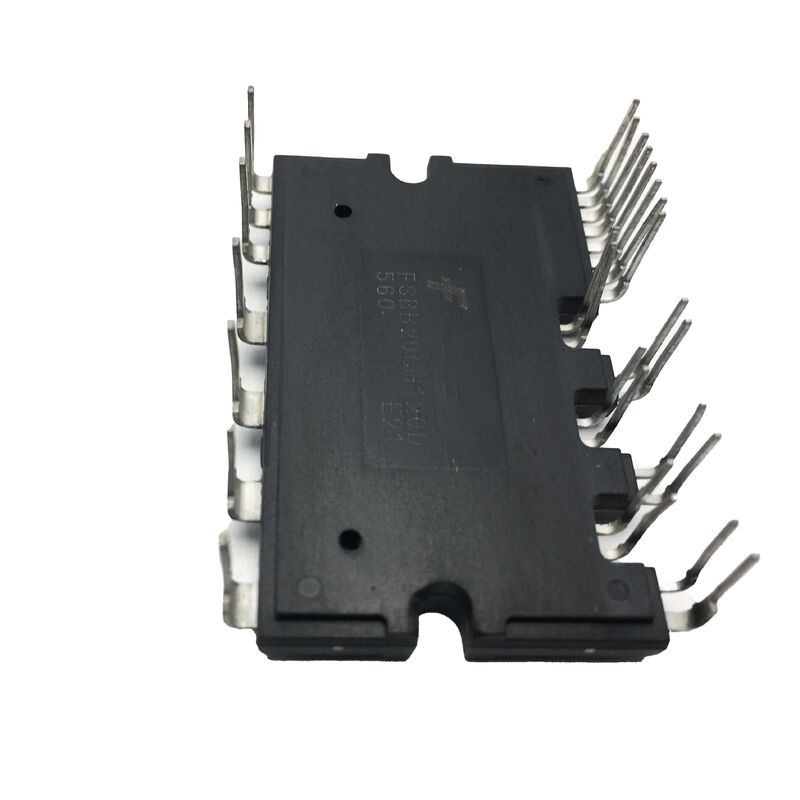

The FSBB20CH120D ऑनसेमी से एक इंटेलिजेंट पावर मॉड्यूल (IPM) है जिसे विशेष रूप से 3-फेज मोटर ड्राइव के लिए डिज़ाइन किया गया है। 1200 V वोल्टेज रेटिंग और 20 A करंट हैंडलिंग क्षमता के साथ, यह मॉड्यूल IGBTs, गेट ड्राइवर्स और मजबूत सुरक्षा सुविधाओं को एक कॉम्पैक्ट 27-पिन DIP पैकेज में एकीकृत करता है।

FSBB20CH120D में अंडरवोल्टेज लॉकआउट, शॉर्ट-सर्किट सुरक्षा, थर्मल डिटेक्शन और फॉल्ट सिग्नलिंग शामिल हैं, जो नियंत्रण तर्क को सरल बनाते हुए सुरक्षा को बढ़ाता है। AlN DBC सब्सट्रेट पर इसका अनुकूलित थर्मल डिज़ाइन कुशल गर्मी अपव्यय सुनिश्चित करता है, जिसमें जंक्शन-टू-केस थर्मल प्रतिरोध 0.55°C/W जितना कम होता है, जो इसे उच्च-घनत्व अनुप्रयोगों के लिए आदर्श बनाता है। यह मॉड्यूल मानक 3.3–5V लॉजिक का भी समर्थन करता है और लचीले डिटेक्शन और नियंत्रण के लिए एक स्वतंत्र एमिटर पिन का उपयोग करता है।

यदि आप FSBB20CH120D खरीदने में रुचि रखते हैं, तो कृपया मूल्य निर्धारण और उपलब्धता की जानकारी के लिए हमसे संपर्क करने में संकोच न करें।

ऑन सेमीकंडक्टर इंटेलिजेंट पावर मॉड्यूल उच्च-प्रदर्शन अनुप्रयोगों के लिए डिज़ाइन किया गया एक अत्याधुनिक IGBT समाधान है, जिसमें कुशल पावर प्रबंधन और थर्मल स्थिरता की आवश्यकता होती है। 1200V की मजबूत वोल्टेज रेटिंग और 20A की वर्तमान क्षमता के साथ, यह मॉड्यूल औद्योगिक और ऑटोमोटिव अनुप्रयोगों के लिए आदर्श है। इसके थ्रू-होल माउंटिंग डिज़ाइन विभिन्न प्रणालियों में आसान एकीकरण सुनिश्चित करता है, जबकि -40°C से 150°C तक की इसकी विस्तृत ऑपरेटिंग तापमान सीमा चुनौतीपूर्ण वातावरण में विश्वसनीय प्रदर्शन की गारंटी देती है। यह मॉड्यूल RoHS अनुपालन भी है, जो इसे पर्यावरण के प्रति जागरूक डिजाइनों के लिए एक जिम्मेदार विकल्प बनाता है।

विशिष्ट अनुप्रयोग

• एसी मोटर ड्राइव और इन्वर्टर

• वैरिएबल फ्रीक्वेंसी ड्राइव (VFD)

• औद्योगिक पावर सप्लाई सिस्टम

• ऑटोमेशन उपकरण और मशीनरी

• एचवीएसी और पंप नियंत्रण प्रणाली
