उच्च शक्ति आईजीबीटी मॉड्यूल
>
|
| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | FANUC |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | A50L-0001-0304 |

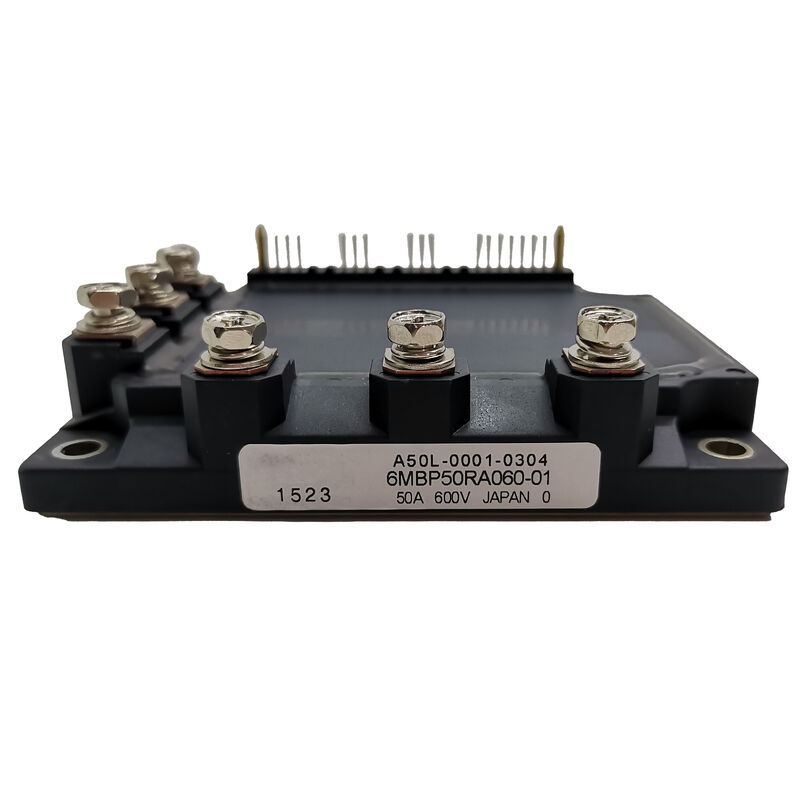

A50L-0001-0304 FANUC का नाम है फ़ूजी इलेक्ट्रिक 6MBP50RA060-01 50A और 600V पर पहली पीढ़ी के आरए-सीरीज़ इंटेलिजेंट पावर मॉड्यूल।यह FANUC एसी सर्वो और धुरी एम्पलीफायर ड्राइव इकाइयों में शक्ति स्विचिंग तत्व के रूप में कार्य करता है, जहां यह डीसी बस को परिवर्तनीय आवृत्ति मोटर धारा में परिवर्तित करने वाला तीन-चरण इन्वर्टर ब्रिज बनाता है।
6MBP50RA060-01 फुजी के छह-पैक कॉन्फ़िगरेशन का उपयोग करता है, जिसमें छह आईजीबीटी ट्रांजिस्टर और छह फ्रीव्हीलिंग डायोड होते हैं जो एक एकल पैनल-माउंट आवास में एक पूर्ण तीन-चरण पुल बनाते हैं।आरए पदनाम यह फ़ूजी की पहली पीढ़ी के आरए-सीरीज़ आईपीएम के रूप में पहचानता है, जिसे बाद में आरटीए और आरटीएफ दूसरी और तीसरी पीढ़ी के आरए-सीरीज़ के वेरिएंट द्वारा प्रतिस्थापित किया गया था।
| पैरामीटर | मूल्य |
|---|---|
| वर्तमान रेटिंग | 50A |
| वोल्टेज रेटिंग | 600 वी |
| फुजी संदर्भ | 6MBP50RA060-01 |
| प्रारूप | काला, पैनल माउंट |
| श्रृंखला | आरए श्रृंखला (पहली पीढ़ी) |
| FANUC आवेदन | सीएनसी सर्वो/स्पिंडल ड्राइव |
दो FANUC A50L-सीरीज़ के उत्पाद 50A / 600V रेटिंग वर्ग साझा करते हैं लेकिन विभिन्न फ़ूजी मॉड्यूल पीढ़ियों का उपयोग करते हैंः
| पैरामीटर | A50L-0001-0304 | A50L-0001-0327 |
|---|---|---|
| फ़ूजी मॉड्यूल | 6MBP50RA060-01 | 6MBP50RTA060 श्रृंखला |
| श्रृंखला | आरए (पहली पीढ़ी) | आरटीए श्रृंखला |
| प्रारूप | पैनल माउंट | पावर ब्लॉक |
दोनों FANUC ड्राइव में 50A पोजीशन पर काम करते हैं, लेकिन वे परस्पर परिवर्तनीय नहीं हैं different different physical formats, connector layouts, and mechanical dimensions.विशिष्ट FANUC ड्राइव रखरखाव दस्तावेज से पुष्टि करें कि भाग संख्या लागू होती है.
FANUC AC सर्वो एम्पलीफायर:अल्फा और संबंधित FANUC सर्वो एम्पलीफायर इकाइयों में 50A वर्ग के आईपीएम मॉड्यूल का उपयोग किया जाता है, जिन अक्षों के लिए मध्य श्रेणी के टोक़ की आवश्यकता होती है ∙ मशीनिंग केंद्र अक्ष ड्राइव, घूर्णन केंद्र क्रॉस-स्लाइड और टावर ड्राइव,और पीसने की मशीन के पहिया सिर ड्राइव.
FANUC AC spindle एम्पलीफायर:मध्यम शक्ति वर्ग में एसी धुरी ड्राइव इकाइयां ∙ मशीनिंग सेंटर धुरी 200V की आपूर्ति पर 3.7~7.5kW रेंज में, या 400V पर आनुपातिक रूप से अधिक शक्ति में।
सीएनसी मशीन उपकरण ड्राइव सिस्टमःA50L-0001-0304 मॉड्यूल विनिर्देश का उपयोग करने वाले FANUC सीएनसी उपकरणों की पूरी श्रृंखला ️ मशीनिंग केंद्रों और टर्निंग केंद्रों से लेकर पीसने की मशीनों और EDM उपकरणों तक।
औद्योगिक रोबोट सर्वो ड्राइव:FANUC रोबोट सर्वो ड्राइव इकाइयां मध्यम पेलोड वाले रोबोटों में संयुक्त अक्ष ड्राइव के लिए एक ही IPM पावर ब्लॉक वर्ग का उपयोग करती हैं।
Q1: कौन सा FANUC अलार्म A50L-0001-0304 को बदलने की आवश्यकता बताता है?
FANUC ड्राइव अलार्म 12 (या धुरी-विशिष्ट वेरिएंट 12.1, 12.2) एक आईपीएम या पावर मॉड्यूल त्रुटि संकेत देता है जब मॉड्यूल के आंतरिक सुरक्षा ट्रिगर या ड्राइव के नियंत्रण बोर्ड एक शक्ति चरण हार्डवेयर त्रुटि का पता लगाता है उत्पन्न होता है।A50L-0001-0304 को दोषी ठहराने से पहले, मोटर इन्सुलेशन प्रतिरोध और आउटपुट केबल निरंतरता की जांच करें ️ मोटर या वायरिंग दोष समान अलार्म को ट्रिगर कर सकते हैं।
Q2: आरए श्रृंखला (A50L-0001-0304) और बाद के आरए श्रृंखला वेरिएंट के बीच क्या अंतर है?
आरए सीरीज़ (6MBP50RA060-01) पहली पीढ़ी की फ़ूजी आरए आईपीएम है। बाद के वेरिएंट्स में #S प्रत्यय के लिए आरएच (6MBP50RH060-01), आरटीए,और आरटीएफ सीरीज़ ️ एक ही पैकेज आयामों और इंटरफ़ेस को बनाए रखते हुए कम स्विचिंग नुकसान और बेहतर सुरक्षा कार्यों के साथ अद्यतन आईजीबीटी चिप्स शामिल. FANUC भाग संख्याओं पर अलग-अलग प्रत्यय पदनाम (#S, #S2, आदि) से पता चलता है कि फ़ूजी मॉड्यूल पीढ़ी की आपूर्ति की जाती है। ड्राइव के प्रलेखन से सटीक प्रत्यय की पुष्टि करें।
Q3: FANUC ड्राइव चयन के लिए A50L-0001-0304 (50A) की तुलना में A50L-0001-0305 (75A) कैसे करता है?
A50L-0001-0304 (Fuji 6MBP50RA060-01) कम शक्ति वाले सर्वो और धुरी पदों के लिए 50A है।A50L-0001-0305 (Fuji 7MBP75RA060-01) एक एकीकृत ब्रेक IGBT के साथ एक 7-पैक प्रारूप के साथ 75A है उच्च शक्ति धुरी और सर्वो पदों के लिए. कभी भी वर्तमान वर्गों के बीच प्रतिस्थापन न करें; उच्च-वर्तमान मॉड्यूल कम-वर्तमान ड्राइव स्थिति में अतिरिक्त प्रदर्शन लाभ प्रदान नहीं करता है,और पीसीबी इंटरफेस और थर्मल डिजाइन विशिष्ट मॉड्यूल विनिर्देश के अनुरूप हैं.
Q4: A50L-0001-0304 पैनल माउंट इंस्टॉलेशन के लिए थर्मल इंटरफेस आवश्यकताएं क्या हैं?
मॉड्यूल की बेस प्लेट ड्राइव यूनिट के आंतरिक हीटसिंक से संपर्क करती है। संपर्क सतह को साफ करें और स्थापित करने से पहले थर्मल इंटरफ़ेस यौगिक लागू करें।FANUC ड्राइव सेवा मैनुअल विनिर्देश के अनुसार टॉर्क के साथ माउंटिंग फास्टनरों का उपयोग करें. एक सर्वो ड्राइव में 50A निरंतर कर्तव्य पर,अपर्याप्त थर्मल संपर्क समय से पहले आईपीएम विफलता का प्रमुख कारण है। मॉड्यूल का जंक्शन तापमान बजट हीटसिंक-टू-केस नामित थर्मल प्रतिरोध प्राप्त करने पर निर्भर करता है।.
