उच्च शक्ति आईजीबीटी मॉड्यूल
>
|
| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | MITSUBISHI |
| प्रमाणन | CE RoHS |
| मॉडल संख्या | PM100CFE060 A50L-0001-0331 |

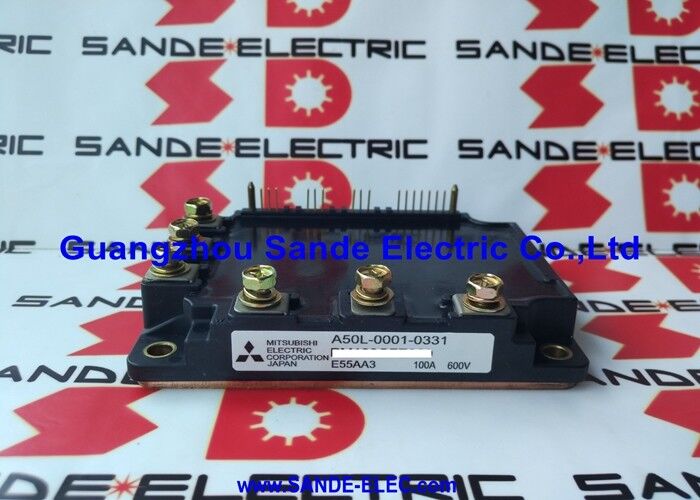

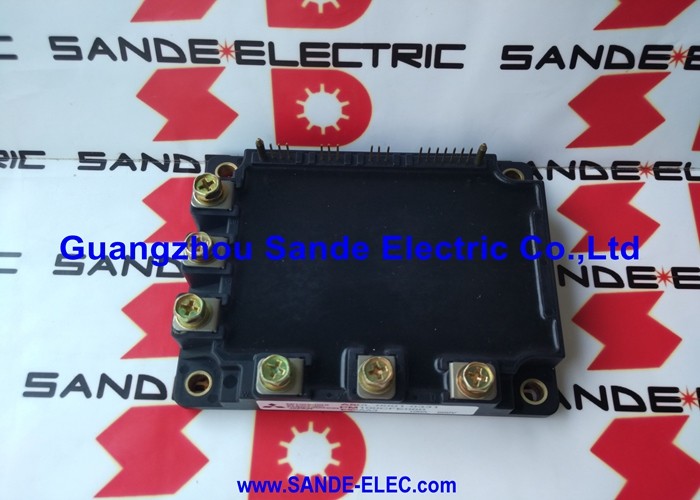

A50L-0001-0331 FANUC सीएनसी ड्राइव सिस्टम के लिए एक 100A, 600V ट्रांजिस्टर मॉड्यूल है।यह मॉड्यूल FANUC A50L-सीरीज़ के ड्राइव मॉड्यूल रेंज के उच्चतम छोर पर है, छोटे ड्राइव कॉन्फ़िगरेशन में प्रयुक्त 50A और 75A वर्ग के मॉड्यूल की तुलना में अधिक वर्तमान क्षमता की आवश्यकता वाले धुरी और सर्वो ड्राइव स्थितियों को कवर करता है।
FANUC A50L-series transistor modules house the power switching semiconductor — IGBT or transistor array — that converts the drive's DC bus to the variable-frequency three-phase output driving the AC motorमॉड्यूल ड्राइव चेसिस के अंदर स्थित है, आंतरिक हीटसिंक पर लगाया गया है, और इसके नियंत्रण इंटरफ़ेस के माध्यम से ड्राइव के सिग्नल बोर्ड से जुड़ा हुआ है।
| पैरामीटर | मूल्य |
|---|---|
| भाग संख्या | A50L-0001-0331 |
| वर्तमान रेटिंग | 100A |
| वोल्टेज रेटिंग | 600 वी |
| प्रकार | ट्रांजिस्टर मॉड्यूल |
| निर्माता | FANUC |
| आवेदन | FANUC सीएनसी ड्राइव पावर स्टेज |
A50L-0001-0331 ट्रांजिस्टर मॉड्यूल FANUC ड्राइव में शक्ति रूपांतरण सीमा पर स्थित हैः
प्राप्त करता हैःड्राइव के कंट्रोल बोर्ड से पीडब्ल्यूएम स्विचिंग सिग्नल ∙ लॉजिक-लेवल गेट कमांड जो यह निर्धारित करते हैं कि कौन से ट्रांजिस्टर किसी भी क्षण चालू और बंद होते हैं।
आउटपुटःचर आवृत्ति, चर वोल्टेज मोटर के लिए तीन चरणों AC नियंत्रण बोर्ड के पीडब्ल्यूएम पैटर्न को वास्तविक मोटर धारा में अनुवाद करने का परिणाम।
डीसी बस कनेक्शनःमॉड्यूल के पावर टर्मिनल ड्राइव के आंतरिक डीसी बस (लगभग 280V 200V AC से, या 540V 400V AC आपूर्ति से) और मोटर आउटपुट टर्मिनलों से कनेक्ट होते हैं।
दोष सिग्नलिंगःमॉड्यूल के भीतर सुरक्षा सर्किट (अतिवर्तमान, अति-तापमान) नियंत्रण बोर्ड को दोष संकेत उत्पन्न करते हैं ‡ ड्राइव अलार्म को ट्रिगर करते हैं जो सीएनसी ऑपरेटर को सचेत करते हैं।
सीएनसी मशीनिंग केंद्र:FANUC ड्राइव सिस्टम से लैस ऊर्ध्वाधर मशीनिंग केंद्रों, क्षैतिज मशीनिंग केंद्रों और 5 अक्षीय मशीनिंग केंद्रों पर उच्च शक्ति वाले धुरी और अक्षीय ड्राइव।
सीएनसी टर्निंग सेंटर:बड़ी क्षमता वाले सीएनसी टर्न और टर्निंग केंद्रों के लिए धुरी ड्राइव ️ जहां धुरी शक्ति की आवश्यकता 75A मॉड्यूल की क्षमता से अधिक है।
सीएनसी पीसने की मशीनें:उच्च शक्ति वर्ग की बेलनाकार और सतह पीसने वाली मशीनों पर व्हील हेड स्पिंडल ड्राइव
औद्योगिक रोबोट:FANUC रोबोट कंट्रोलर जो बड़े पेलोड रोबोटों की प्राथमिक धुरी के लिए 100A वर्ग के सर्वो ड्राइव का उपयोग करते हैं।
सीएनसी वायर ईडीएम और मर-सिंकिंग ईडीएम:उच्च शक्ति वर्ग में FANUC ड्राइव सिस्टम का उपयोग करने वाली EDM मशीनों के लिए उच्च शक्ति वाले ड्राइव सिस्टम।
Q1: कौन से FANUC ड्राइव अलार्म A50L-0001-0331 ट्रांजिस्टर मॉड्यूल की विफलता इंगित करते हैं?
FANUC अलार्म 12 (पावर मॉड्यूल की खराबी/अतिवर्तमान) प्राथमिक संकेतक है जो ड्राइव सक्षम करने पर दिखाई देता है जब मॉड्यूल की आंतरिक सुरक्षा ट्रिगर होती है।या असामान्य भार परिस्थितियों में संचालन के दौरान. मॉड्यूल को नष्ट करने से पहले मोटर इन्सुलेशन और आउटपुट केबल निरंतरता की जांच करें. A50L-0001-0331 मोटर और वायरिंग जांच पास लेकिन अलार्म बनी हुई है जब संभावित कारण है.
Q2: A50L-0001-0331 (100A) 600V वर्ग के अन्य A50L मॉड्यूल से कैसे संबंधित है?
A50L-0001 श्रृंखला कई धारा वर्गों को कवर करती हैः 50A (A50L-0001-0304), 75A (A50L-0001-0305), और 100A A50L-0001-0331 सहित उच्चतर धारा वेरिएंट।मॉड्यूल विनिमेय नहीं होते हैं ∙ प्रत्येक एक विशिष्ट ड्राइव यूनिट के पावर स्टेज की आवश्यकता के अनुरूप होता हैड्राइव के रखरखाव दस्तावेज से हमेशा सही मॉड्यूल की पुष्टि करें।
Q3: क्या A50L-0001-0331 को ड्राइव चालित संचालन के दौरान बदला जा सकता है?
कोई ट्रांजिस्टर मॉड्यूल बदलने के लिए ड्राइव को पूरी तरह से बंद करने की आवश्यकता नहीं है।यह सत्यापित करें कि पावर स्टेज तक पहुंचने से पहले ड्राइव के DC बस कंडेन्सर पूरी तरह से (50V से कम) डिस्चार्ज हो चुके हैं600 वी डीसी बस मुख्य को हटाने के बाद कई मिनटों तक घातक वोल्टेज को बरकरार रखती है आंतरिक घटकों को संभालने से पहले सुरक्षित वोल्टेज की पुष्टि करने के लिए हमेशा एक कैलिब्रेटेड मीटर का उपयोग करें।
Q4: A50L-0001-0331 को फिट करने के लिए किस थर्मल तैयारी की आवश्यकता है?
हीटसिंक संपर्क सतह को साफ करें और मॉड्यूल बेस प्लेट पर समान रूप से ताजा थर्मल इंटरफेस यौगिक लागू करें। FANUC ड्राइव रखरखाव मैनुअल में विनिर्देशों के अनुसार टॉर्क माउंटिंग शिकंजा।100A निरंतर कर्तव्य पर, सही थर्मल तैयारी महत्वपूर्ण है ️ अपर्याप्त हीटसिंक संपर्क मॉड्यूल जीवनकाल को काफी कम करता है।
