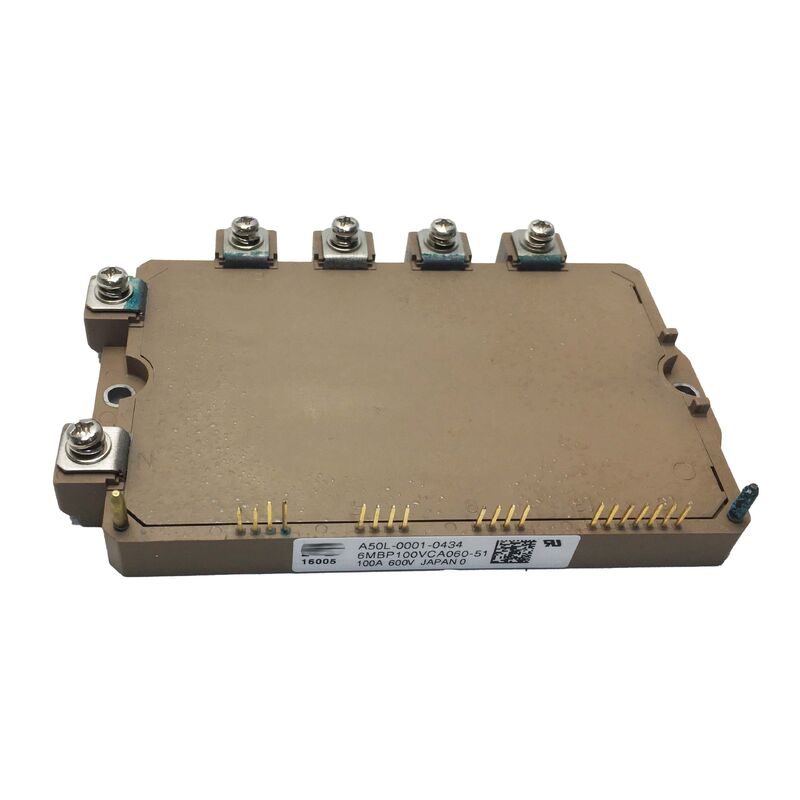

उच्च शक्ति आईजीबीटी मॉड्यूल
>
|
| उत्पत्ति के प्लेस | जापान |
| ब्रांड नाम | Fuji |
| मॉडल संख्या | 6MBP100VCA060-51(A50L-0001-0434) |
औद्योगिक इन्वर्टर और सर्वो ड्राइव सिस्टम के लिए उच्च दक्षता IGBT पावर मॉड्यूल
यह विशेष रूप से पैक पावर ट्रांजिस्टर के रूप में जाना जाता हैफुजी इलेक्ट्रिक 6MBP100VCA060-51और आईपीएम मॉड्यूल के वीसीए श्रृंखला से संबंधित है। यह ट्रांजिस्टर केवल FANUC के लिए एक 51 श्रृंखला पैकेज में है। H015 आकार से विभिन्न FANUC ai धुरी एम्पलीफायर और बिजली की आपूर्ति मॉड्यूल पर फिट.100amp 600 वोल्ट पर रेटेड. वे मूल रूप से बहुत देर से 0i-MD / TD नियंत्रण के साथ जुड़ा हुआ था, सामान्य रूप से 31-M, 31-T, 32/35 श्रृंखला सिस्टम कुछ नाम देने के लिए।
तकनीकी विनिर्देश
| पैरामीटर | विनिर्देश |
|---|---|
| निर्माता | फुजी इलेक्ट्रिक |
| भाग संख्या | 6MBP100VCA060-51 |
| आईजीबीटी प्रकार | 6-पैक IGBT पावर मॉड्यूल |
| कलेक्टर-एमिटर वोल्टेज (Vces) | 600 वी |
| निरंतर कलेक्टर करंट (Ic) | 100A |
| पीक करंट | 200A तक (छोटी धड़कन) |
| सर्किट विन्यास | 3-चरण इन्वर्टर ब्रिज |
| अलगाव वोल्टेज | 2500Vrms |
| स्विचिंग आवृत्ति | 20kHz तक |
| शक्ति का अपव्यय | उच्च दक्षता, कम हानि डिजाइन |
| ऑपरेटिंग तापमान | -40°C से +150°C (जंक्शन) |
| माउंटिंग प्रकार | स्क्रू माउंट |
| पैकेज प्रकार | फुजी आईजीबीटी मॉड्यूल केस |
| आवेदन श्रेणी | शक्ति रूपांतरण और मोटर नियंत्रण |
विशेषताएं:
• आईजीबीटी के जंक्शन तापमान का प्रत्यक्ष पता लगाने से तापमान संरक्षण प्रदान किया जाता है
•कम शक्ति हानि और नरम स्विचिंग
•अति ताप संरक्षण के साथ उच्च प्रदर्शन और उच्च विश्वसनीयता IGBT
• अंतर्निहित नियंत्रण सर्किट में भागों की संख्या में बड़ी कमी के कारण उच्च विश्वसनीयता
एसी सर्वो ड्राइव
चर आवृत्ति ड्राइव (VFD)
सीएनसी मशीन टूल पावर सिस्टम
औद्योगिक इन्वर्टर
वेल्डिंग पावर सप्लाई
यूपीएस प्रणाली
रोबोटिक्स और स्वचालन उपकरण
लिफ्ट ड्राइव
