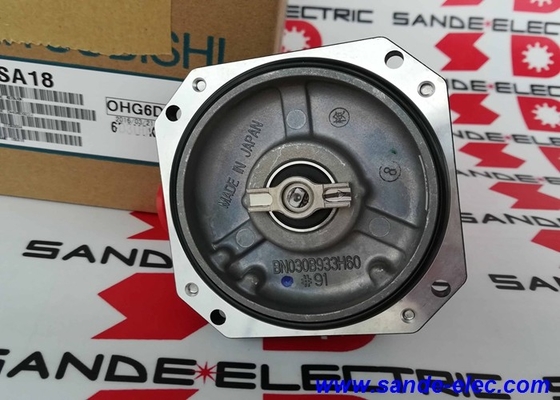

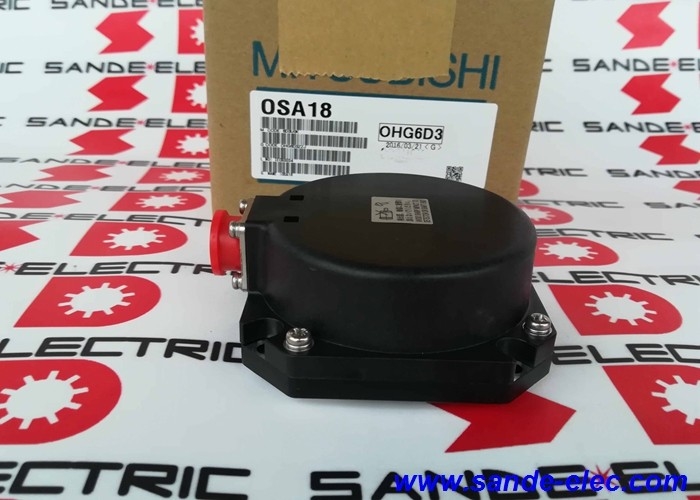

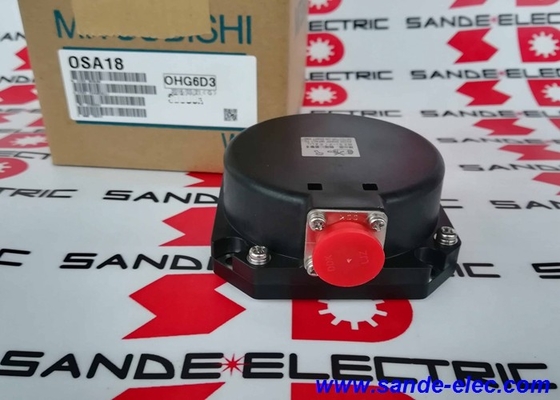

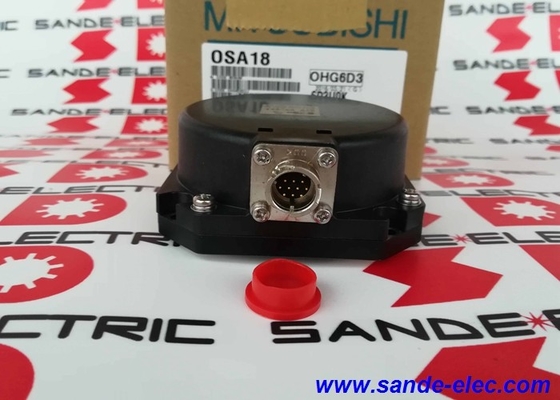

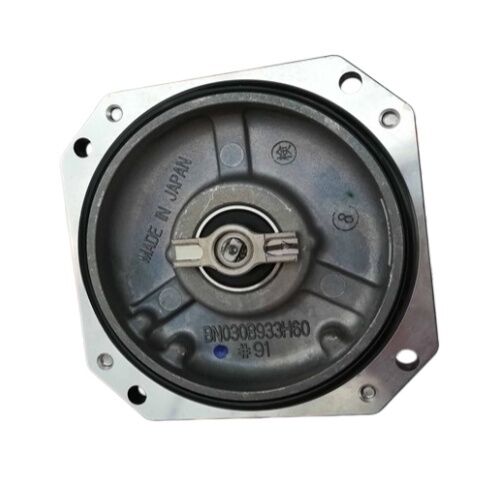

Mitsubishi OSA18 एब्सोल्यूट एनकोडर — MELSERVO बिल्ट-इन पोजीशन फीडबैक यूनिट, नया

जब मित्सुबिशी HF या HG सीरीज़ सर्वो मोटर अपना एनकोडर खो देती है — प्रभाव, बेयरिंग संदूषण, थर्मल तनाव, या संचित ऑपरेटिंग घंटों के माध्यम से — मशीन रुक जाती है। आंशिक रूप से नहीं, रुक-रुक कर नहीं। यह पूरी तरह से रुक जाती है, क्योंकि सर्वो एम्पलीफायर में कोई पोजीशन फीडबैक नहीं होता है और कंट्रोल लूप को बंद नहीं कर सकता है। Mitsubishi OSA18 उस स्थिति में सीधे प्रतिस्थापन के लिए डिज़ाइन किया गया फैक्ट्री-मिलान वाला आंतरिक एब्सोल्यूट एनकोडर है: एक बिल्ट-इन ऑप्टिकल एब्सोल्यूट फीडबैक यूनिट जो उस मोटर को पूर्ण सर्वो फ़ंक्शन बहाल करता है जिससे यह मेल खाता है। नई यूनिट, आपकी मोटर के लिए सही।

OSA18 क्या है — और क्या नहीं

OSA18 एक स्टैंडअलोन बाहरी रोटरी एनकोडर नहीं है जो मशीन एक्सिस पर लगाया जाता है। यह एक बिल्ट-इन सर्वो मोटर एनकोडर है — एक कॉम्पैक्ट ऑप्टिकल एब्सोल्यूट सेंसिंग असेंबली जो मोटर हाउसिंग के अंदर नॉन-ड्राइव एंड पर फिट होती है, जिस विशिष्ट मोटर सीरीज़ की यह सेवा करती है, उसके लिए फैक्ट्री-प्रोग्राम की जाती है। जब मित्सुबिशी HF-सीरीज़ या HG-सीरीज़ सर्वो मोटर बनाती है, तो OSA18 को मोटर में उसके प्राथमिक पोजीशन और स्पीड फीडबैक डिवाइस के रूप में एकीकृत किया जाता है।

यह अंतर व्यावहारिक रूप से मायने रखता है: OSA18 प्रतिस्थापन का ऑर्डर देने के लिए मोटर के पार्ट नंबर को जानना आवश्यक है, क्योंकि एनकोडर के आंतरिक प्रोग्राम को उस मोटर से मेल खाना चाहिए जिसमें इसे स्थापित किया जाएगा। मोटर मॉडल यह निर्धारित करता है कि कौन सा विशिष्ट OSA18 वेरिएंट (प्रत्यय -100, -130, आदि) सही मिलान है।

तकनीकी विशिष्टताएँ

प्रति क्रांति 260,000 पल्स — रिज़ॉल्यूशन जो लूप को बंद करता है

OSA18 का 260,000 ppr रिज़ॉल्यूशनउसका मूल है जो मित्सुबिशी HF और HG सीरीज़ मोटर्स को उस पोजिशनिंग सटीकता में सक्षम बनाता है जो उनकी विशिष्टताएँ बताती हैं। शाफ्ट रोटेशन के हर डिग्री को 700 से अधिक अलग फीडबैक काउंट में विभाजित किया गया है। सर्वो एम्पलीफायर लगातार इस उच्च-घनत्व वाले पोजीशन डेटा को प्राप्त करता है, इसका उपयोग वेग की गणना करने, पोजीशन त्रुटि का पता लगाने और सुधारात्मक टॉर्क कमांड जारी करने के लिए करता है — यह सब सब-मिलीसेकंड कंट्रोल साइकिल के भीतर जो MELSERVO प्लेटफ़ॉर्म संचालित होता है।

यह रिज़ॉल्यूशन कम गति पर और फाइन पोजिशनिंग मूव्स के दौरान सबसे अधिक मायने रखता है। 1 आरपीएम पर, 260,000 ppr का मतलब है कि एम्पलीफायर प्रति सेकंड 4,000 से अधिक पोजीशन अपडेट प्राप्त करता है। सर्वो एक अत्यंत तंग त्रुटि सीमा के साथ एक कमांडेड पोजीशन प्रोफाइल का पालन कर सकता है — जो कि सीएनसी फीड एक्सिस, रोबोटिक जॉइंट्स और प्रिसिजन इंडेक्सिंग मैकेनिज्म को उनकी रेटेड सटीकता पर प्रदर्शन करने के लिए ठीक वही है जिसकी आवश्यकता होती है।

एक शारीरिक झटका होने के नाते, OSA18 हर शाफ्ट एंगल के लिए एक अद्वितीय पोजीशन मान रिपोर्ट करता है। पावर इंटरप्शन के माध्यम से गिनने या ट्रैक खोने के लिए कोई इंक्रीमेंटल पल्स सीक्वेंस नहीं हैं। पोजीशन हर समय ज्ञात होती है, जिसमें पावर-अप के तुरंत बाद भी, बिना होमिंग या रेफरेंस रिटर्न सीक्वेंस के।

मोटर-विशिष्ट प्रोग्रामिंग — प्रत्यय संख्या क्यों मायने रखती है

OSA18 सीरीज़ मोटर-विशिष्ट फर्मवेयर वेरिएंट को इंगित करने के लिए एक प्रत्यय का उपयोग करती है। बेस डेसिग्नेशन OSA18 प्रोग्राम किए गए एनकोडर यूनिट्स के एक परिवार को कवर करता है, प्रत्येक को एक विशेष मित्सुबिशी सर्वो मोटर मॉडल के लिए कैलिब्रेट और कोडित किया गया है। जब एक विफल एनकोडर को बदला जाता है, तो प्रतिस्थापन में उस मोटर के लिए सही प्रत्यय होना चाहिए जिसकी सेवा की जा रही है।

मोटर के नेमप्लेट पर मोटर का पार्ट नंबर यह निर्धारित करता है कि कौन सा OSA18 वेरिएंट ऑर्डर करना है। पुष्टि किए गए संगत मोटर उदाहरणों में HF-104S-A48 और संबंधित HF-SP सीरीज़ मोटर्स शामिल हैं, साथ ही MELSERVO J3 और J4 एम्पलीफायर प्लेटफ़ॉर्म पर चलने वाले HG-सीरीज़ मोटर्स भी शामिल हैं। HG सीरीज़ मोटर्स (HG-MR, HG-KR, HG-SR, HG-JR, HG-RR) के लिए, OSA18 एनकोडर परिवार रेंज में फैक्ट्री-फिटेड मानक है, यहां तक कि उन मोटर्स पर भी जिन्हें मित्सुबिशी का कैटलॉग 22-बिट के रूप में वर्णित करता है — सेवा में भौतिक एनकोडर यूनिट OSA18 पहचान का उपयोग करती है।

किसी दिए गए मोटर में गलत प्रत्यय वाले OSA18 वेरिएंट को स्थापित करने का प्रयास करने से एनकोडर अलार्म की स्थिति और विफलता का कमीशन होगा। ऑर्डर देने से पहले हमेशा मोटर मॉडल नंबर को क्रॉस-रेफरेंस करें।

OSA18 एनकोडर कहाँ पाया जाता है

OSA18 मित्सुबिशी के उत्पादन सर्वो मोटर परिवारों की एक विस्तृत श्रृंखला में मानक आंतरिक एनकोडर है। सामान्य प्लेटफ़ॉर्म जहां यह एनकोडर फैक्ट्री से स्थापित होता है, उनमें शामिल हैं:

MELSERVO HF सीरीज़ (J3 प्लेटफ़ॉर्म) — HF-SP, HF-JP, HF-KP, और HF-MP सीरीज़ मोटर्स फ्रैक्शनल किलोवाट से लेकर कई किलोवाट तक की पूरी पावर रेंज में; ये मोटर्स मित्सुबिशी J3-प्लेटफ़ॉर्म सीएनसी और मोशन कंट्रोल इंस्टॉलेशन में प्रमुख सर्वो विकल्प हैं

MELSERVO HG सीरीज़ (J4 प्लेटफ़ॉर्म) — HG-MR, HG-KR, HG-SR, HG-JR, HG-RR, HG-UR, और HG-AK सीरीज़ मोटर्स; 22-बिट एनकोडर्स के J4 कैटलॉग संदर्भों के बावजूद, स्थापित एनकोडर यूनिट मित्सुबिशी के अपने रखरखाव दस्तावेज़ों में OSA18 सीरीज़ के रूप में परीक्षण और पहचानी जाती है

सीएनसी मशीन टूल्स — मशीनिंग सेंटरों, सीएनसी लेथ्स, और टर्निंग सेंटरों पर फीड एक्सिस (X, Y, Z, और रोटरी) जो MELSERVO J3 और J4 एम्पलीफायर सिस्टम पर MELDAS या MELSERVO सीएनसी कंट्रोल से जुड़े हैं

औद्योगिक रोबोट — मित्सुबिशी औद्योगिक रोबोट पर जॉइंट एनकोडर जो जॉइंट एक्चुएटर्स के रूप में HF या HG सीरीज़ सर्वो मोटर्स का उपयोग करते हैं, जहां OSA18 प्रत्येक एक्सिस के लिए क्लोज्ड-लूप फीडबैक प्रदान करता है

स्वचालित असेंबली और हैंडलिंग — मल्टी-एक्सिस असेंबली सिस्टम, पिक-एंड-प्लेस मशीनें, कन्वेयर इंडेक्सिंग ड्राइव, और सामग्री हैंडलिंग उपकरण जहां मित्सुबिशी सर्वो मोटर्स मोशन एक्सिस बनाते हैं

OSA18 को बदलना — प्रक्रिया में क्या आवश्यक है

मित्सुबिशी सर्वो मोटर पर एनकोडर प्रतिस्थापन एक रखरखाव प्रक्रिया है जिसके लिए हर कदम पर सावधानी की आवश्यकता होती है। एनकोडर मोटर हाउसिंग के अंदर नॉन-ड्राइव एंड पर लगाया जाता है; एक्सेस के लिए आंशिक मोटर डिसअसेंबली की आवश्यकता होती है। केवल एनकोडर को बदलना — पूरे मोटर के बजाय — लागत प्रभावी दृष्टिकोण है जब मोटर के यांत्रिक घटक (स्टेटर, रोटर, बेयरिंग, शाफ्ट) सेवा योग्य बने रहते हैं।

प्रतिस्थापन प्रक्रिया में मुख्य चरण शामिल हैं: मोटर नेमप्लेट के विरुद्ध सही OSA18 प्रत्यय को सत्यापित करना, एनकोडर कवर और कनेक्टर को सावधानीपूर्वक हटाना, मोटर हाउसिंग में संदूषण को प्रवेश करने की अनुमति दिए बिना एनकोडर असेंबली को बदलना, और सीरियल फीडबैक केबल को फिर से जोड़ना। स्थापना के बाद, एक्सिस को सेवा में वापस लाने से पहले MR-J3 या MR-J4 एम्पलीफायर मैनुअल के प्रति पैरामीटर जांच या एनकोडर आरंभीकरण अनुक्रम की आवश्यकता होगी।

एनकोडर यूनिट का 0.60 पाउंड वजन इसके कॉम्पैक्ट निर्माण को दर्शाता है — OSA18 मोटर असेंबली में महत्वपूर्ण द्रव्यमान जोड़े बिना मोटर एंड कैप की सीमित जगह में फिट बैठता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: मुझे कैसे पता चलेगा कि मेरी मोटर के लिए मुझे कौन सा OSA18 प्रत्यय वेरिएंट चाहिए?

OSA18 मोटर-विशिष्ट है। अपने सर्वो मोटर पर नेमप्लेट की जाँच करें — मोटर मॉडल नंबर (जैसे, HF-104S-A48, HF-SP52, HG-SR52) यह निर्धारित करता है कि कौन सा OSA18 प्रत्यय सही है। दो वेरिएंट विभिन्न मोटर परिवारों से मेल खाते हैं और उन्हें बदला नहीं जाना चाहिए। हमेशा सही प्रोग्राम किए गए यूनिट की आपूर्ति सुनिश्चित करने के लिए OSA18 प्रतिस्थापन का ऑर्डर देते समय अपने मोटर का पूरा पार्ट नंबर प्रदान करें।Q2: क्या OSA18 का उपयोग MELSERVO J3 और J4 दोनों एम्पलीफायरों के साथ किया जा सकता है?OSA18 एनकोडर सही मोटर में स्थापित होने पर MR-J3 (J3 प्लेटफ़ॉर्म) और MR-J4 (J4 प्लेटफ़ॉर्म) सर्वो एम्पलीफायरों दोनों के साथ संगत है। मित्सुबिशी के J4 रखरखाव दस्तावेज़ों की पुष्टि है कि HG-सीरीज़ मोटर्स — जो J4 एम्पलीफायरों पर संचालित होते हैं — OSA18 एनकोडर पहचान का उपयोग करते हैं। एम्पलीफायर के सर्वो पैरामीटर कॉन्फ़िगरेशन को मोटर में स्थापित एनकोडर से मेल खाना चाहिए।

Q3: क्या OSA18 बैटरी के बिना एब्सोल्यूट पोजीशन रिटेंशन का समर्थन करता है?

OSA18 एक एब्सोल्यूट एनकोडर है — यह हर शाफ्ट एंगल के लिए एक अद्वितीय पोजीशन मान प्रदान करता है और इसे एम्पलीफायर को सीरियल डेटा के माध्यम से प्रसारित करता है। पावर-ऑफ चक्रों के माध्यम से मल्टी-टर्न एब्सोल्यूट पोजीशन रिटेंशन के लिए, सर्वो एम्पलीफायर (MR-J3BAT या समकक्ष) में एक बैकअप बैटरी आवश्यक है। बैटरी बैकअप सक्रिय होने के साथ, मशीन शटडाउन के माध्यम से कई क्रांतियों में मोटर की पोजीशन संग्रहीत की जाती है, जिससे स्टार्टअप पर होमिंग साइकिल की आवश्यकता समाप्त हो जाती है। बैटरी बैकअप के बिना, सिंगल-रिवॉल्यूशन एब्सोल्यूट पोजीशन पावर-ऑन पर ज्ञात होती है, लेकिन मल्टी-टर्न काउंट रीसेट हो जाता है।

Q4: OSA18 एनकोडर विफलता का कारण क्या है और इसे कैसे पहचाना जा सकता है?

सामान्य विफलता कारणों में शारीरिक झटका (मोटर गिराना या मशीन टक्कर की घटनाएं), कूलेंट या स्नेहक संदूषण शाफ्ट सील के माध्यम से प्रवेश करना,

थर्मल क्षति

निरंतर ओवरलोड स्थितियों से, और ऑप्टिकल स्कैनिंग घटकों का आयु-संबंधी क्षरण शामिल है। सर्वो एम्पलीफायर पर विशिष्ट अलार्म संकेतक एनकोडर संचार त्रुटियों, पोजीशन फीडबैक अलार्म, और असामान्य एनकोडर सिग्नल अलार्म हैं — विशिष्ट अलार्म कोड MR-J3 या MR-J4 एम्पलीफायर पर निर्भर करता है। इन अलार्म में से कोई भी जो पावर साइकलिंग के बाद बना रहता है और जिसे सॉफ़्टवेयर द्वारा साफ़ नहीं किया जा सकता है, आम तौर पर एनकोडर प्रतिस्थापन की आवश्यकता का संकेत देता है।Q5: क्या OSA18 मरम्मत योग्य है, या इसे एक पूर्ण यूनिट के रूप में बदला जाना चाहिए?OSA18 एक फैक्ट्री-प्रोग्राम किया गया, सील किया गया ऑप्टिकल असेंबली है। घटक-स्तर की मरम्मत अव्यावहारिक है अंतिम उपयोगकर्ताओं के लिए — एनकोडर में सटीक ऑप्टिकल तत्व होते हैं जिन्हें सही ढंग से सेवा करने के लिए क्लीन-रूम की स्थिति और विशेष परीक्षण उपकरणों की आवश्यकता होती है। मानक और अनुशंसित दृष्टिकोण मोटर से मेल खाने वाले नए OSA18 के साथ पूर्ण यूनिट प्रतिस्थापन है। एक एनकोडर प्रतिस्थापन और एक पूर्ण सर्वो मोटर के बीच लागत अनुपात को देखते हुए, एनकोडर प्रतिस्थापन आर्थिक रूप से ध्वनि विकल्प है जब मोटर बॉडी अन्यथा सेवा योग्य हो।
