TR इलेक्ट्रॉनिक CEV65M-01460 निरपेक्ष रोटरी एन्कोडर PROFIBUS-DP, 4096 PPR, 1127V DC

भाग संख्याःCEV65M-01460

निर्माता:TR-Electronic GmbH

प्रकारःपूर्ण बहु-टर्न एन्कोडर

इंटरफ़ेसःPROFIBUS-DP

संकल्पः4,096 कदम/आरवी × 4,096 आरवी

आपूर्ति:११२७ वी डीसी

उत्पत्तिःजर्मनी

कुछ एन्कोडर सिर्फ पल्स गिनते हैं। TR इलेक्ट्रॉनिक CEV65M-01460 कुछ और उपयोगी करता हैः यह याद रखता है कि यह कहाँ है।निरपेक्ष बहुचक्र घूर्णी एन्कोडर, यह बिजली बंद होने पर भी अपनी सटीक स्थिति डेटा को बरकरार रखता है जिसका अर्थ है कोई होमिंग चक्र नहीं, कोई संदर्भ हानि नहीं, और मशीन बंद होने के बाद फिर से शुरू होने पर कोई आश्चर्य नहीं।

TR-Electronic GmbH द्वारा जर्मनी में निर्मित, the CEV65M-01460 is part of the well-regarded CE-65 series — a line of industrial absolute encoders designed for the kind of environments where a sensor has to keep working regardless of what's happening around it.

पूर्ण बनाम वृद्धिशील ∙ यह यहाँ क्यों मायने रखता है

एक वृद्धिशील एन्कोडर आपको बताता है कि एक शाफ्ट एक प्रारंभिक बिंदु से कितनी दूर चला गया है। बिजली खो देता है, और यह संदर्भ चला जाता है। एक पूर्ण एन्कोडर, इसके विपरीत,अपनी पूरी गति रेंज में प्रत्येक शाफ्ट की स्थिति के लिए एक अद्वितीय डिजिटल कोड आवंटित करता है, नियंत्रक पहले से ही जानता है कि अक्ष कहां स्थित है।

CEV65M-01460 के लिए, यह कवरेज4,096 मोड़ × 4,096 कदम प्रति मोड़, पूरी तरह से प्रोग्राम करने योग्य है. कि एक कुल संकल्प से अधिक है16 मिलियन अद्वितीय पदभारी औद्योगिक मशीनरी में पाए जाने वाले कठिन पोजिशनिंग कार्यों के लिए पर्याप्त से अधिक।

तकनीकी विनिर्देश

PROFIBUS-DP का लाभ

कई औद्योगिक एन्कोडर अभी भी एनालॉग आउटपुट या बुनियादी डिजिटल संकेतों पर निर्भर करते हैं जिन्हें अतिरिक्त कनवर्टर हार्डवेयर की आवश्यकता होती है। CEV65M-01460 मूल रूप से संचार करता हैPROFIBUS-DP✓ फील्डबस मानक जो दुनिया भर में स्टील मिलों, क्रेन सिस्टम और भारी प्रक्रिया संयंत्रों में अनगिनत पीएलसी और डीसीएस वास्तुकला की रीढ़ चलाता है।

इसका क्या मतलब है व्यावहारिक रूप सेः एन्कोडर सीधे PROFIBUS नेटवर्क से जुड़ता है. कोई सिग्नल कंडीशनिंग मॉड्यूल नहीं, कोई मध्यवर्ती हार्डवेयर नहीं.स्थिति और नैदानिक डेटा स्वच्छ में नियंत्रक तक पहुंचते हैं, संरचित पैकेट. और तक बाउड दरों के लिए समर्थन के साथ12 एमबाउडऔर अनुपालनपीएनओ प्रोफाइल वर्ग 2, यह कस्टम विन्यास जिमनास्टिक के बिना किसी भी प्रोफिबस-डीपी मास्टर के साथ आसानी से एकीकृत होता है।

उद्योग और अनुप्रयोग

CEV65M-01460 एक सामान्य प्रयोजन भाग नहीं है यह वातावरण है कि एक सेंसर की बहुत मांग के लिए बनाया गया है।विशिष्ट तैनाती क्षेत्रों में शामिल हैं:

इस्पात उत्पादनरोल पोजीशन, कॉइलर के कोण और कुंडल के आंदोलनों को ट्रैक करना जहां पूर्ण स्थिति को बनाए रखना सुरक्षा के लिए महत्वपूर्ण है।

पवन ऊर्जाटरबाइन प्रणालियों पर पिच और यॉव स्थिति की निगरानी जो अक्सर पावर साइकिल कर सकती हैं।

क्रेन और लिफ्ट सिस्टमपोर्ट क्रेन और ओवरहेड गैन्ट्री क्रेन में हुक हाइट ट्रैकिंग और स्लीव कोण माप।

जहाज निर्माण और समुद्री उपकरणरैंप, लंच और डेक मशीनरी की स्थिति नमकीन हवा वाले वातावरण में जहां IP65 सीलिंग अपने दम पर जीतती है।

पैकेजिंग और रसदकन्वेयर डायवर्ट पोजीशन और संचय प्रणाली की निगरानी।

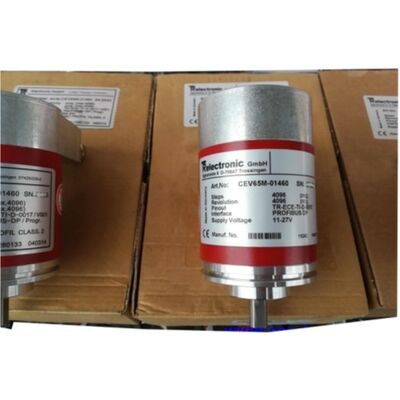

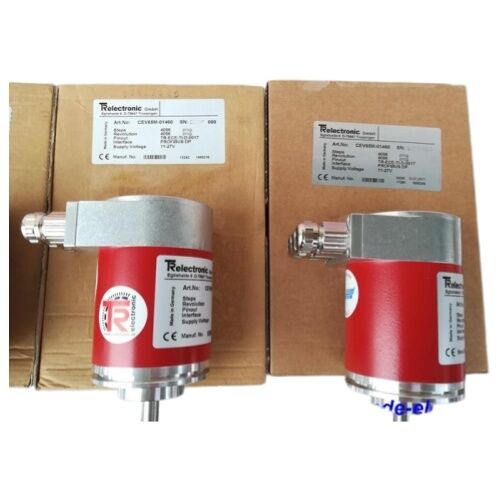

स्थिति: नया बॉक्स में

यह इकाई दी जाती हैनिर्माता के मूल पैकेजिंग में नया∙ अप्रयुक्त, कारखाने से सील, पूर्ण मूल लेबलिंग बरकरार रखरखाव टीमों के लिए एक मौजूदा PROFIBUS-DP स्थापना पर एक समान प्रतिस्थापन के लिए सोर्सिंग,नई-इन-बॉक्स खरीदना अपरिचित सेवा घंटों की अनिश्चितता से बचता है और नवीनीकृत इकाइयों के साथ आने वाले इतिहास का उपयोग करता है.

CEV65M-01460 एक परिपक्व हिस्सा है जो द्वितीयक बाजार में भी व्यापक रूप से उपलब्ध है,हालांकि नए स्टॉक किसी भी आवेदन के लिए पसंदीदा विकल्प है जहां अप्रत्याशित एन्कोडर विफलता महत्वपूर्ण डाउनटाइम का कारण होगा.

प्रोग्रामेबिलिटी पर एक नोट

एक विशेषता जो नजरअंदाज हो जाती है: प्रति क्रांति कदम और सक्रिय क्रांतियों की संख्या दोनों हैंपूरी तरह से प्रोग्राम करने योग्यPROFIBUS मास्टर के माध्यम से इस एन्कोडर पर। इसका मतलब है कि एक एकल हार्डवेयर SKU विशिष्ट गियर अनुपात, माप सीमाओं से मेल खाने के लिए कॉन्फ़िगर किया जा सकता है,या एक कस्टम घुमावदार भाग की आवश्यकता के बिना विरासत प्रणाली आवश्यकताओंएक रखरखाव इंजीनियर के लिए स्पेयर पार्ट्स इन्वेंट्री को मानकीकृत करने के लिए, उस लचीलेपन का वास्तविक मूल्य है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: क्या CEV65M-01460 एक वृद्धिशील या पूर्ण एन्कोडर है?

यह एकपूर्ण बहु-चक्र एन्कोडरयह 4,096 रिवॉल्यूशन तक अपनी सटीक स्थिति को बनाए रखता है, भले ही इसे बंद कर दिया गया हो, इसलिए बिजली चक्र या आपातकालीन स्टॉप के बाद किसी अक्ष को फिर से होम करने की कोई आवश्यकता नहीं है।

प्रश्न 2: यह एन्कोडर किस फील्डबस प्रोटोकॉल का उपयोग करता है?

CEV65M-01460 के माध्यम से संवाद करता हैPROFIBUS-DPयह 12 एमबीएड तक बाउड दरों का समर्थन करता है और पीएनओ प्रोफाइल क्लास 2 के अनुरूप है, जिससे यह विशेष विन्यास के बिना मानक प्रोफिबस-डीपी मास्टर के साथ संगत है।

Q3: क्या स्थापना के बाद संकल्प बदला जा सकता है?

हाँ. दोनों कदम प्रति क्रांति (4,096 तक) और सक्रिय क्रांति गिनती (4,096 तक) हैंPROFIBUS मास्टर के माध्यम से प्रोग्राम करने योग्ययह एन्कोडर को विभिन्न यांत्रिक सेटअप या नियंत्रण प्रणाली आवश्यकताओं के अनुरूप क्षेत्र में फिर से कॉन्फ़िगर करने की अनुमति देता है।

Q4: आईपी रेटिंग क्या है, और क्या यह बाहरी या धोने वाले वातावरण के लिए उपयुक्त है?

CEV65M-01460 एकIP65 सुरक्षा रेटिंगयह किसी भी दिशा से पानी के जेट से सुरक्षित है। यह औद्योगिक बाहरी उपयोग और मध्यम धुलाई वाले वातावरण के लिए उपयुक्त है।यद्यपि यह पूर्ण विसर्जन के लिए डिज़ाइन नहीं किया गया है.

Q5: इस एन्कोडर के लिए वैकल्पिक भाग संख्या क्या है?

कारखाने का वैकल्पिक भाग संख्या है110-01460, जो कुछ TR-Electronic दस्तावेजों और पुराने खरीद रिकॉर्ड पर दिखाई देता है। दोनों नंबर एक ही उत्पाद को संदर्भित करते हैंः CEV65M-सीरीज़ का पूर्ण बहु-टर्न PROFIBUS-DP एन्कोडर 4,096×4 के साथ,096 प्रोग्राम करने योग्य संकल्प.
