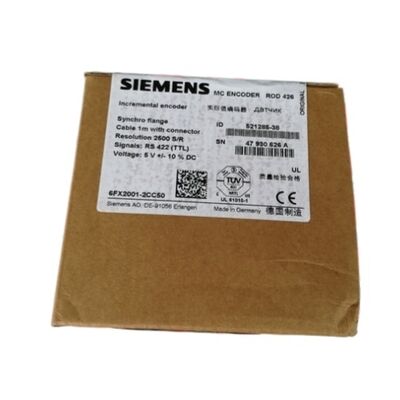

सीमेंस 6FX2001-2CC50 इंक्रीमेंटल एनकोडर

RS 422 (TTL) | 2500 P/R | सिंक्रो फ्लैंज | 6mm शाफ्ट | 5V | यूनिवर्सल केबल आउटलेट | SINUMERIK / SIMODRIVE संगत

हर क्रांति के लिए सटीक फीडबैक

मोशन कंट्रोल उतना ही अच्छा होता है जितना उसके पीछे का फीडबैक। SINUMERIK-उपकरणित मशीन टूल या SIMODRIVE-संचालित एक्सिस पर, एनकोडर वह उपकरण है जो लगातार ड्राइव को बताता है कि शाफ्ट वास्तव में कहाँ है - न कि जहाँ उसे जाने का आदेश दिया गया था, बल्कि जहाँ वह शारीरिक रूप से पहुँचा। उस फीडबैक को गलत प्राप्त करें और नियंत्रण लूप अभिसरण नहीं कर सकता। इसे 2,500 बार प्रति क्रांति पर एक सिग्नल इंटरफ़ेस पर सही प्राप्त करें जो 100 मीटर तक की दूरी पर शोर को अस्वीकार करता है, और एक्सिस ठीक उसी तरह व्यवहार करता है जैसा CNC का इरादा है।

सीमेंस 6FX2001-2CC50 एक इंक्रीमेंटल ऑप्टिकल रोटरी एनकोडर है जिसमें RS 422 (TTL) डिफरेंशियल आउटपुट, प्रति क्रांति 2500 पल्स, और एक यूनिवर्सल केबल आउटलेट है जो एक ही हाउसिंग से एक्सियल और रेडियल केबल रूटिंग दोनों को संभालता है। यह सिंक्रो फ्लैंज मानक को वहन करता है जो दशकों से मशीन टूल निर्माण में सीमेंस मोशन कंट्रोल एनकोडर माउंटिंग के लिए यांत्रिक संदर्भ रहा है - जिससे यह SIMODRIVE और SINUMERIK इंस्टॉलेशन की सबसे विस्तृत श्रृंखला में सीधे फिट हो जाता है।

तकनीकी विशिष्टताएँ

RS 422 (TTL) इंटरफ़ेस: मशीन फ्लोर पर डिफरेंशियल सिग्नलिंग क्यों मायने रखती है

एक मशीन टूल कैबिनेट एक शांत विद्युत वातावरण नहीं है। वेरिएबल फ्रीक्वेंसी ड्राइव पास में उच्च आवृत्ति पर किलोवाट स्विच करते हैं। कॉन्टैक्टर इंडक्टिव स्पाइक्स उत्पन्न करते हैं। लंबी केबल रन पावर वायरिंग के साथ साझा किए गए कंडक्ट्स से गुजरते हैं। इस संदर्भ में, एक सिंगल-एंडेड TTL एनकोडर सिग्नल — ग्राउंड के संदर्भ में — केबल की लंबाई और शोर स्रोतों से निकटता के अनुपात में हस्तक्षेप उठाता है।

RS 422 इस भेद्यता को समाप्त करता है प्रत्येक सिग्नल को डिफरेंशियल जोड़ी के रूप में प्रसारित करके: दो तार पूरक वोल्टेज ले जाते हैं। रिसीवर जोड़ी के बीच अंतर को मापता है, न कि किसी भी तार के पूर्ण वोल्टेज को। केबल में युग्मित होने वाला कोई भी शोर दोनों तारों को समान रूप से प्रभावित करता है, इसलिए रिसीवर पर इसका योगदान रद्द हो जाता है। परिणाम एक सिग्नल है जो 100 मीटर तक केबल रन पर साफ आता है — उसी वातावरण में सिंगल-एंडेड TTL जो बनाए रख सकता है उससे कहीं अधिक।

6FX2001-2CC50 के 2,500 P/R रिज़ॉल्यूशन के लिए विशिष्ट सर्वो गति पर, 300 kHz की अधिकतम स्कैनिंग फ्रीक्वेंसी विद्युत सीमा है। 6,000 RPM की शाफ्ट गति पर, एनकोडर प्रति सेकंड 250,000 पल्स उत्पन्न करता है — उस सीमा के भीतर अच्छी तरह से — SIMODRIVE नियंत्रण बोर्ड को इंटरफ़ेस विनिर्देश के भीतर रहते हुए सिग्नल गुणवत्ता मार्जिन का बहुत कुछ देता है।

2500 पल्स प्रति क्रांति: उच्च-गुणवत्ता वाली मशीनिंग के लिए पर्याप्त विवरण

इंक्रीमेंटल एनकोडर में रिज़ॉल्यूशन सबसे छोटे कोणीय वृद्धि को निर्धारित करता है जिसे ड्राइव पता लगा सकता है और प्रतिक्रिया कर सकता है। 2,500 P/R पर, एक पल्स शाफ्ट रोटेशन के 0.144° के अनुरूप है। ड्राइव के आंतरिक क्वाड्रैचर काउंटिंग (A और B का ×4 मूल्यांकन) के बाद, प्रभावी रिज़ॉल्यूशन प्रति क्रांति 10,000 काउंट तक पहुँच जाता है — 0.036° के कोणीय चरण।

5 मिमी पिच बॉलस्क्रू के साथ एक लीनियर फीड एक्सिस के लिए, प्रति क्रांति 10,000 काउंट 0.5 माइक्रोन प्रति काउंट के लीनियर रिज़ॉल्यूशन में तब्दील हो जाता है। टर्निंग सेंटर स्पिंडल के लिए जो कंटूर टर्निंग के दौरान C-एक्सिस मोड में काम कर रहा है, 2,500 P/R स्मूथ इंटरपोलेशन के लिए आवश्यक कोणीय ग्रैन्युलैरिटी प्रदान करता है। यह रिज़ॉल्यूशन स्तर अधिकांश मानक अनुप्रयोगों में सटीक CNC मशीनिंग की मांगों को पूरा करता है।

यूनिवर्सल केबल आउटलेट: एक SKU, दो रूटिंग विकल्प

ऑर्डर करने से पहले "यूनिवर्सल केबल आउटलेट" सुविधा को समझना महत्वपूर्ण है। 6FX2001-2CC50 का केबल एग्जिट पॉइंट एक ही हाउसिंग से एक्सियल रूटिंग (केबल शाफ्ट एक्सिस के समानांतर बाहर निकलता है) और रेडियल रूटिंग (केबल शाफ्ट के लंबवत बाहर निकलता है) दोनों को समायोजित करने के लिए डिज़ाइन किया गया है। यह लचीलापन का मतलब है कि एक पार्ट नंबर उन मशीनों के कॉन्फ़िगरेशन में काम करता है जहाँ एनकोडर को अपने केबल को विभिन्न दिशाओं में रूट करने की आवश्यकता होती है — एक ही रिज़ॉल्यूशन के लिए अलग-अलग एक्सियल और रेडियल वेरिएंट को स्टॉक करने की आवश्यकता को समाप्त करता है।

संबंधित वेरिएंट 6FX2001-2EC50 (रेडियल फ्लैंज कनेक्टर) और 6FX2001-2GC50 (एक्सियल फ्लैंज कनेक्टर) फिक्स्ड-डायरेक्शन विकल्प प्रदान करते हैं जब हार्डवायर्ड कनेक्टर माउंट को प्राथमिकता दी जाती है। प्री-वायर्ड 1m केबल के साथ CC50 यूनिवर्सल मॉडल रेट्रोफिट्स और मिश्रित-कॉन्फ़िगरेशन रखरखाव इन्वेंट्री के लिए अधिक लचीला विकल्प है।

सिंक्रो फ्लैंज: यांत्रिक मानक जिसने समय की कसौटी पर खरा उतरा है

सिंक्रो फ्लैंज एनकोडर माउंटिंग के लिए एक मानकीकृत यांत्रिक इंटरफ़ेस है, जो एक सटीक-ग्राउंड फ्लैंज बॉडी का उपयोग करता है जो मोटर या मशीन एंड प्लेट में एक मिलान वाले रिसेस के खिलाफ स्थित होता है, और एक क्लैंपिंग कॉलर जो कठोर हस्तक्षेप फिटिंग के बिना समरूपता को सुरक्षित करता है। यह दृष्टिकोण वास्तविक मशीन असेंबली में मौजूद छोटे कपलिंग मिसअलाइनमेंट और थर्मल विस्तार अंतर को सहन करता है, बिना एनकोडर शाफ्ट पर बेंडिंग लोड प्रसारित किए।

6FX2001-2CC50 का सिंक्रो फ्लैंज माउंटिंग SINUMERIK और SIMODRIVE-उपकरणित मशीन टूल्स की व्यापक आबादी के साथ यांत्रिक रूप से संगत है, जिन्होंने दशकों से इस मानक का उपयोग किया है, जिससे मशीन के एनकोडर माउंटिंग इंटरफ़ेस को संशोधित किए बिना प्रतिस्थापन एनकोडर के रूप में इसका उपयोग करना सीधा हो जाता है।

सीमेंस नियंत्रण प्रणालियों के साथ संगतता

6FX2001-2CC50 एक सिस्टम-परीक्षणित, प्रमाणित सीमेंस मोशन कंट्रोल घटक है जिसे इसके साथ उपयोग के लिए प्रलेखित किया गया है:

• SINUMERIK CNC सिस्टम (840D sl, 810D, और संबंधित प्लेटफॉर्म सहित)
• SIMODRIVE 611 ड्राइव सिस्टम (TTL एनकोडर इनपुट के साथ एनालॉग और डिजिटल वेरिएंट)
• SIMOTION मोशन कंट्रोल सिस्टम
• SIMATIC एनकोडर इनपुट मॉड्यूल के साथ टेक्नोलॉजी कंट्रोलर
• SINAMICS उपयुक्त TTL एनकोडर इंटरफ़ेस मॉड्यूल के साथ ड्राइव सिस्टम

एनकोडर को सीमेंस के मोशन कंट्रोल एनकोडर परिवार के भीतर वर्गीकृत किया गया है, जो मशीन टूल्स पर फीड एक्सिस और स्पिंडल अनुप्रयोगों के लिए उपयुक्त है जहाँ एनकोडर सीधे एक्सिस मोटर या गियरबॉक्स शाफ्ट से जुड़ा होता है।

अक्सर पूछे जाने वाले प्रश्न

Q1: 6FX2001-2CC50 और 6FX2001-3CC50 के बीच क्या अंतर है?

दोनों 2,500 P/R एनकोडर हैं जिनमें सिंक्रो फ्लैंज और 6mm शाफ्ट है, और दोनों यूनिवर्सल केबल आउटलेट का उपयोग करते हैं। मुख्य अंतर आउटपुट इंटरफ़ेस है। 6FX2001-2CC50 RS 422 (TTL) डिजिटल डिफरेंशियल सिग्नल आउटपुट करता है जो सीधे TTL एनकोडर इनपुट वाले ड्राइव कंट्रोलर द्वारा उपयोग किया जा सकता है। 6FX2001-3CC50 1V पीक-टू-पीक साइनसोइडल सिग्नल (sin/cos 1Vpp फॉर्मेट) आउटपुट करता है, जिसके लिए इंटरपोलेशन के माध्यम से महीन स्थिति रिज़ॉल्यूशन प्राप्त करने के लिए ड्राइव या CNC पर sin/cos-सक्षम इनपुट की आवश्यकता होती है। ऑर्डर करने से पहले अपने ड्राइव के एनकोडर इनपुट विनिर्देश की जाँच करें — TTL और sin/cos इनपुट विनिमेय नहीं हैं।

Q2: क्या इस एनकोडर का उपयोग SIMODRIVE 611 डिजिटल ड्राइव मॉड्यूल के साथ किया जा सकता है?

हाँ, बशर्ते 611 डिजिटल नियंत्रण इकाई TTL एनकोडर मूल्यांकन इनपुट से सुसज्जित हो। कई SIMODRIVE 611 डिजिटल एक्सिस नियंत्रण इकाइयाँ उनके मानक विनिर्देश के हिस्से के रूप में RS 422 (TTL) इंक्रीमेंटल एनकोडर इनपुट का समर्थन करती हैं। अपने ड्राइव मॉड्यूल में स्थापित सटीक नियंत्रण बोर्ड वेरिएंट की पुष्टि करें और कनेक्ट करने से पहले 6FX2001-2CC50 को कनेक्ट करने से पहले TTL एनकोडर मूल्यांकन का समर्थन करता है या नहीं, इसकी पुष्टि करें।

Q3: एनकोडर में एक रेफरेंस पल्स (Z सिग्नल) शामिल है। इसका उपयोग कैसे किया जाता है?

Z सिग्नल एक एकल पल्स आउटपुट है जो प्रति क्रांति एक सटीक कोणीय स्थिति पर होता है। इंक्रीमेंटल एनकोडर सिस्टम में, Z पल्स रेफरेंस पॉइंट अप्रोच (होमिंग) प्रक्रिया के लिए उपयोग किया जाता है — ड्राइव एक्सिस को तब तक ले जाता है जब तक Z पल्स का पता नहीं चल जाता, पावर-अप के बाद एक ज्ञात दोहराने योग्य स्थिति संदर्भ स्थापित करता है। रेफरेंस होमिंग के बिना, इंक्रीमेंटल एनकोडर की स्थिति गणना का कोई परिभाषित प्रारंभिक बिंदु नहीं होता है। CNC की होमिंग कॉन्फ़िगरेशन में Z पल्स का सही उपयोग यह सुनिश्चित करता है कि मशीन हर बार एक ही भौतिक स्थिति में होम हो।

Q4: यदि आपूर्ति वोल्टेज ठीक 5V से विचलित हो जाए तो क्या होगा?

6FX2001-2CC50 5V आपूर्ति पर ±10% भिन्नता को सहन करता है, इसलिए यह 4.5V से 5.5V तक कहीं भी सही ढंग से संचालित होता है। इस सीमा के बाहर, सिग्नल की गुणवत्ता खराब हो सकती है। यदि आपूर्ति वोल्टेज अस्थिर या शोरगुल वाला है, तो एनकोडर के करीब पर्याप्त डिकपलिंग के साथ एक विनियमित 5V आपूर्ति की सिफारिश की जाती है। ध्यान दें कि "-2N" प्रत्यय वाले 6FX2001 परिवार के अन्य वेरिएंट व्यापक ऑपरेटिंग वोल्टेज रेंज (10-30V) का समर्थन करते हैं, जो सटीक 5V विनियमन मुश्किल होने पर अधिक उपयुक्त हो सकता है।

Q5: समय से पहले बेयरिंग विफलता से बचने के लिए एनकोडर को यांत्रिक रूप से कैसे जोड़ा जाना चाहिए?

एनकोडर शाफ्ट और मशीन शाफ्ट के बीच प्रत्यक्ष कठोर युग्मन की सिफारिश नहीं की जाती है। कोई भी अवशिष्ट मिसअलाइनमेंट — कोणीय या समानांतर — सीधे एनकोडर के आंतरिक बेयरिंग पर रेडियल और एक्सियल लोडिंग में अनुवादित होता है, जिससे सेवा जीवन छोटा हो जाता है। एक लचीला युग्मन जो छोटे मिसअलाइनमेंट (आमतौर पर 0.1 मिमी से कम समानांतर ऑफसेट और 0.5° से कम कोणीय मिसअलाइनमेंट) को समायोजित करता है, को हमेशा एनकोडर शाफ्ट और संचालित शाफ्ट के बीच उपयोग किया जाना चाहिए। बेल्ट या चेन के साथ एनकोडर शाफ्ट को ड्राइव न करें, बिना मध्यवर्ती युग्मन के — बेल्ट तनाव से पार्श्व बल शाफ्ट के स्वीकार्य रेडियल लोड से अधिक हो सकते हैं।
