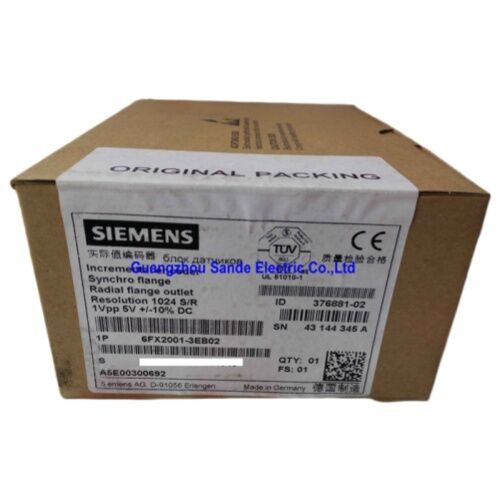

सिमेंस 6FX2001-3EB02 इंक्रीमेंटल एन्कोडर ️ औद्योगिक मोशन कंट्रोल के लिए प्रेसिजन सिन/कोस फीडबैक

जब अपने सीएनसी मशीन या सर्वो ड्राइव प्रतिक्रिया आप वास्तव में भरोसा कर सकते हैं की मांग करता है, Siemens 6FX2001-3EB02 प्रदान करता है। यह ऑप्टोइलेक्ट्रॉनिक घूर्णी एन्कोडर एक साफ 1 Vpp sinusoidal उत्पादन के साथ जोड़ती है1,024 पल्स प्रति मोड़, जिससे यह SINUMERIK, SINAMICS, SIMOTION, या SIMATIC प्लेटफार्म चलाने वाले इंजीनियरों के लिए एक विकल्प बन जाता है।

इस एन्कोडर को क्या खास बनाता है?

इसके मूल में, 6FX2001-3EB02 एक अनुक्रमण डिस्क की ऑप्टोइलेक्ट्रॉनिक स्कैनिंग का उपयोग करता है, एक एलईडी डिस्क के लाइन पैटर्न को रोशन करती है, और फोटोइलेक्ट्रॉनिक तत्व परिणाम प्रकाश-अंधेरे संक्रमणों को उठाते हैं.परिणाम: दो साइनसॉइडल ट्रैक सिग्नल (ए और बी) 90° से विस्थापित, साथ ही एक संदर्भ पल्स (आर), जो सिग्नल स्तर पर दिया जाता है1 Vpp sin/cosइलेक्ट्रॉनिक्स के लिए।

यह एनालॉग साइनसॉइडल इंटरफेस वास्तविक अंतर है। मानक टीटीएल एन्कोडर के विपरीत जो डिजिटल वर्ग तरंगों का उत्पादन करते हैं,1 Vpp सिग्नल में इंटरपोलेबल वेवफॉर्म डेटा होता है, जिसका अर्थ है कि नियंत्रण प्रणाली गणितीय रूप से प्रत्येक अवधि को सैकड़ों उप-गणना में विभाजित कर सकती है।, प्रभावी संकल्प को आधार 1,024 पंक्तियों से बहुत आगे बढ़ाता है।

तकनीकी विनिर्देश एक नज़र में

सीमेंस मोशन कंट्रोल इकोसिस्टम के लिए निर्मित

यह एन्कोडर सिर्फ एक सामान्य सेंसर नहीं है ¢ यह एकप्रणाली-परीक्षण, प्रमाणित घटकपूर्ण सीमेंस स्वचालन परिवार के लिए अनुकूलितः

• SINUMERIKसीएनसी सिस्टम (फ्राइंग, टर्निंग, मिलिंग)
• सिनामिक्ससर्वो और वेक्टर ड्राइव
• सिमुलेशनमोशन कंट्रोलर
• सिमैटिकप्रोग्रामेबल लॉजिक सिस्टम

इसे सीमेंस सिमोड्राइव या सिनामिक्स ड्राइव के साथ जोड़ना जो मूल रूप से 1 वीपीपी अंतर संकेत को संसाधित करता है, इसका मतलब है कि शून्य अतिरिक्त कंडीशनिंग हार्डवेयर ′′ एक साफ,शाफ्ट से नियंत्रक तक सत्यापित संकेत पथ.

यह एन्कोडर कहाँ काम करता है

जहां भी सटीक कोणीय स्थिति या गति प्रतिक्रिया पर बातचीत नहीं की जा सकती है, 6FX2001-3EB02 सही ढंग से फिट बैठता हैः

• बहु-अक्ष सीएनसी मशीनिंग केंद्रवास्तविक समय में धुरी और रैखिक अक्ष ट्रैकिंग
• स्वचालित असेंबली लाइनकन्वेयर और रोबोट की गति को समन्वित रखना
• मुद्रण और पैकेजिंग मशीनरीउच्च गति वेब हैंडलिंग में तंग पंजीकरण
• धातु बनाने के लिए प्रेसनिरंतर कंपन के तहत विश्वसनीय स्ट्रोक स्थिति प्रतिक्रिया

सिंक्रो फ्लैंज डिजाइन शाफ्ट को साफ और दोहराए जाने योग्य बनाता है, जबकि रेडियल कनेक्टर अभिविन्यास तंग आवरणों में केबल-रूटिंग लचीलापन देता है।

आदेश और संगतता नोट

6FX2001-3EB02 सीमेंस के व्यापक 6FX2001 वृद्धिशील एन्कोडर परिवार से संबंधित है, जो विभिन्न संकल्पों में कई आउटपुट इंटरफेस 1 Vpp sin/cos, RS 422/TTL, और HTL को कवर करता है।यदि आपके ड्राइव नियंत्रक के लिए एनालॉग sin/cos प्रारूप के बजाय TTL/RS 422 डिजिटल आउटपुट की आवश्यकता होती है,6FX2001-2EB02भिन्न विद्युत इंटरफ़ेस के साथ एक ही यांत्रिक रूप कारक प्रदान करता है।

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: 1 वीपीपी सिन/कोस आउटपुट को मानक टीटीएल एन्कोडर से क्या अलग करता है?

साइनसॉइडल सिग्नल ड्राइव कंट्रोलर को प्रत्येक पल्स चक्र के भीतर इंटरपोलेट करने की अनुमति देता है, जो कच्चे 1,024 लाइनों की तुलना में बहुत बेहतर प्रभावी रिज़ॉल्यूशन देता है।टीटीएल एन्कोडर उप-अवधि डेटा के बिना आउटपुट असतत आवेगों को एन्कोड करता है, लेकिन कोई अंतराल हेडरूम के साथ।

प्रश्न 2: यह एन्कोडर किस सीमेंस प्लेटफॉर्म के लिए प्रमाणित है?

यह SINUMERIK सीएनसी नियंत्रण, SINAMICS ड्राइव, SIMOTION मोशन कंट्रोलर और SIMATIC सिस्टम के लिए सिस्टम प्रमाणन रखता है। यह विरासत SIMODRIVE 611 ड्राइव के साथ भी व्यापक उपयोग देखता है।हमेशा सुनिश्चित करें कि आपके ड्राइव का फीडबैक पोर्ट स्थापना से पहले 1 वीपीपी एनालॉग पाप / कॉस इनपुट स्वीकार करता है.

प्रश्न 3: क्या यह एन्कोडर तृतीय पक्ष के सर्वो ड्राइव के साथ काम करेगा?

हाँ ️ किसी भी ड्राइव या नियंत्रक को अंतर 1 वीपीपी पाप / कॉस एन्कोडर इनपुट से लैस किया गया है 6FX2001-3EB02 के साथ काम कर सकता है।यह इंटरफ़ेस व्यापक रूप से यूरोपीय और एशियाई औद्योगिक सर्वो प्लेटफार्मों में अपनाया जाता है. संगतता की पुष्टि करने के लिए अपने विशिष्ट नियंत्रक के एन्कोडर इनपुट विनिर्देशों की जाँच करें.

प्रश्न 4: एन्कोडर केबल एन्कोडर से ड्राइव तक कितनी दूरी तक चल सकता है?

सीमेंस के तकनीकी दस्तावेज में केबल की अधिकतम लंबाई निर्दिष्ट की गई है150 मीटर1 Vpp sin/cos इंटरफेस के लिए. लंबे समय तक चलने पर सर्वोत्तम सिग्नल अखंडता के लिए, दोनों छोरों पर उचित ग्राउंडिंग के साथ आश्रित घुमावदार जोड़ी एन्कोडर केबल का उपयोग करें.

Q5: यांत्रिक माउंटिंग आवश्यकताएं क्या हैं?

6FX2001-3EB02 एकसिंक्रोन (सिंक्रो) फ्लैंजसीधे शाफ्ट या मोटर स्टब माउंट के लिए, एक स्वीकारव्यास 6 मिमीरेडियल फ्लैंज कनेक्टर केबल के आउटपुट को कॉम्पैक्ट रखता है जब इंस्टॉलेशन स्पेस सीमित होता है।

भाग संख्याः6FX2001-3EB02।निर्माता:सीमेंस एजीश्रृंखला:सिमड्राइव/मोशन कंट्रोल एन्कोडरइंटरफ़ेसःपाप / कॉस 1 Vpp।संकल्पः1,024 पी/आर
