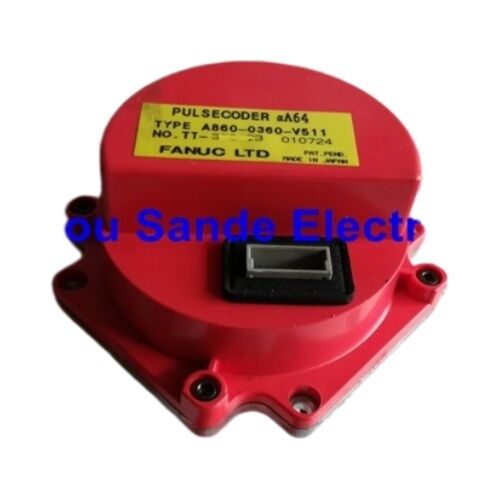

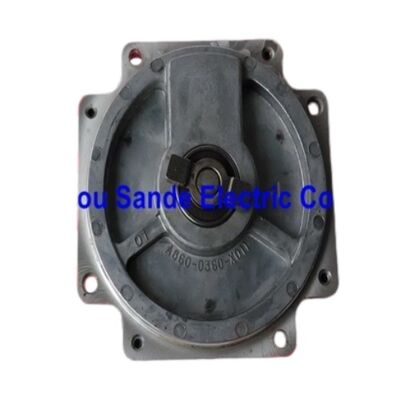

FANUC A860-0360-V511 पल्सकोडर ️ FANUC अल्फा सीरीज सर्वो मोटर्स के लिए सुपर कैपेसिटर के साथ αA64 पूर्ण एन्कोडर

ब्रांडःFANUC

पदनाम:αA64 (अल्फा पूर्ण 64K)

भाग संख्याएँ:A860-0360-V511 / A8600360V51114-पिन कनेक्टर

पूर्ण प्रकार सुपर कंडेसिटर स्टॉक में

रेड कैप युग ∙ अभी भी लाखों मशीनें चल रही हैं

इससे पहले कि FANUC की αi श्रृंखला आधुनिक मशीनों पर प्रमुख मंच बन गई,FANUC अल्फा सीरीज़ के एसी सर्वो मोटर्स की एक पिछली पीढ़ी दुनिया भर में विनिर्माण सुविधाओं में ¥ और ¥ चल रही हैइन मोटर्स को एन्कोडर असेंबली को कवर करने वाले विशिष्ट लाल प्लास्टिक के पीछे के टोपी से पहचाना जा सकता है, इन मोटर्स को मशीनिंग केंद्रों, टर्निंग केंद्रों पर भारी मात्रा में स्थापित किया गया था,1980 के दशक के अंत से लेकर 2000 के दशक तकइनमें से बहुत सी मशीनें आज भी दैनिक उपयोग में हैं।

दFANUC A860-0360-V511इस अल्फा श्रृंखला के बड़े-फ्रेम वेरिएंट के लिए αA64 प्रकार का पल्सकोडर है। यह एक पूर्ण एन्कोडर है ¥ 64,000 पल्स प्रति रिवोल्यूशन, मल्टी-टर्न पोजीशन रिटेन्शन,कोई बाहरी बैटरी की आवश्यकता नहीं है जो सर्वो मोटर के पीछे परिचित लाल टोपी आवास के अंदर घुड़सवार हैजब यह एन्कोडर विफल हो जाता है, तो मशीन अपना स्थान संदर्भ खो देती है और अक्ष रुक जाता है। प्रतिस्थापन पथ सीधा हैःसही A860-0360-V511 मूल रूप से इसे ले जाने वाले मोटर में स्थापित.

A860-0360 परिवार के भीतर V511 को क्या अलग बनाता है

A860-0360 श्रृंखला में कई पल्सकोडर वेरिएंट शामिल हैं जो एक ही αA64 पूर्ण एन्कोडर पदनाम साझा करते हैं लेकिन भौतिक विन्यास और स्थिति-रक्षण तकनीक में भिन्न होते हैं।यह समझना कि V511 कहां बैठता है एक महंगी आदेश त्रुटि को रोकता है.

महत्वपूर्ण विभेदक विशेषताV511है इसका निर्मितसुपर कंडेन्सरजब इस श्रृंखला के अन्य वेरिएंट पावर-आउट अवधि के दौरान पूर्ण मल्टी-टर्न स्थिति डेटा को संरक्षित करने के लिए सर्वो एम्पलीफायर पर एक बाहरी बैटरी पर निर्भर करते हैं,V511 अपने स्वयं के आंतरिक क्षमता ऊर्जा भंडारण के साथ आता हैजब मशीन की शक्ति हटा दी जाती है, तो सुपर कंडेन्सर पावर-आउट अंतराल के माध्यम से एन्कोडर की आंतरिक स्थिति गिनती को बनाए रखने के लिए आवश्यक ऊर्जा प्रदान करता है,एन्कोडर पक्ष पर इस कार्य के लिए बाहरी बैटरी निर्भरता को समाप्त करना.

मशीन के स्तर पर व्यावहारिक परिणाम इस बात पर निर्भर करता है कि सिस्टम को मूल रूप से कैसे कॉन्फ़िगर किया गया था, लेकिन V511 के साथ भेजे गए मोटर्स के लिए,स्थिति-रक्षण वास्तुकला प्रणाली डिजाइन का हिस्सा हैसभी पल्सकोडर प्रतिस्थापनों की तरह, मोटर के एन्कोडर लेबल पर सटीक भाग संख्या का मिलान करना ऑर्डर करने से पहले सही सत्यापन प्रक्रिया है।

तकनीकी संदर्भ

FANUC अल्फा सीरीज के सर्वो मोटर दस्तावेज और सत्यापित विशेषज्ञ आपूर्तिकर्ता के तकनीकी दस्तावेजों से क्रॉस-रेफरेंस किए गए डेटा।

64K निरपेक्ष ️ व्यवहार में संकल्प और प्रकार का क्या अर्थ है

दो गुण परिभाषित करते हैं कि एक पल्सकोडर एक फीडबैक डिवाइस के रूप में कैसे व्यवहार करता हैः इसका रिज़ॉल्यूशन और क्या यह पूर्ण या वृद्धिशील है। दोनों दिन-प्रतिदिन मशीन संचालन के लिए मायने रखते हैं।

संकल्प: 64,000 पीपीआरप्रत्येक पूर्ण मोटर शाफ्ट मोड़ 64,000 असतत माप अंतराल में विभाजित है। एक सर्वो अक्ष पर एक 10 मिमी पिच के साथ एक गेंद पेंच चलाने, 64,प्रति मोड़ 000 गिनती प्रति प्रतिक्रिया लूप लगभग 0 की स्थिति granularity देता है.16 माइक्रोमीटर प्रति गिनती पेंच आउटपुट पर इस एन्कोडर की सेवा के लिए विशिष्ट मशीन उपकरण में यांत्रिक घटकों की सटीकता से बहुत अधिक है।इन प्रणालियों के पोजिशनिंग प्रदर्शन में एन्कोडर रिज़ॉल्यूशन सीमित कारक नहीं है. 64K रिज़ॉल्यूशन का महत्वपूर्ण प्रभाव कम फ़ीड दरों पर वेग प्रतिक्रिया गुणवत्ता पर पड़ता है, जहां गिनती घनत्व गति नियंत्रण लूप को ठीक से आपूर्ति करता है,मोटे पल्स फटकों के बजाय नियमित प्रतिक्रिया डेटा.

पूर्ण प्रकार।एक पूर्ण एन्कोडर बिजली बंद करने के चक्रों में पूर्ण स्थिति पता बनाए रखता है।जब मशीन एक बंद होने के बाद चालू होती है, चाहे वह योजनाबद्ध हो या अनियोजित, तो सर्वो सिस्टम एन्कोडर की संग्रहीत स्थिति पढ़ता है और तुरंत जानता है कि अक्ष कहां हैकोई संदर्भ वापसी नहीं, कोई होमिंग आंदोलन नहीं, कोई ऑपरेटर हस्तक्षेप नहीं मशीन जहां भी रुक गई थी वहां से चलने के लिए तैयार है।यह उपकरण पर एक सार्थक परिचालन लाभ है जो बिजली की रुकावट के कारण अप्रत्याशित रूप से बंद हो सकता है, ई-स्टॉप, या दोष की स्थिति, और जहां उत्पादन को फिर से शुरू करने से पहले सभी अक्षों को फिर से स्थापित करने से वसूली में समय और प्रक्रिया जटिलता बढ़ जाती है।

The super capacitor in the V511 is the mechanism that makes the absolute property work through power-off intervals — it stores sufficient energy to maintain the encoder's internal position tracking electronics while external power is absent.

अल्फा श्रृंखला रेड कैप मोटर परिवार

A860-0360-V511 FANUC अल्फा एन्कोडर रेंज के भीतर बड़े-फ्रेम समूह से संबंधित है। FANUC ने αA64 पल्सकोडर के दो अलग-अलग भौतिक आकारों का निर्माण कियाः

बहुत कॉम्पैक्ट अल्फा मोटर्स में पाए जाने वाले छोटे संस्करण में α1, α2, और αM2.5 फ्रेम आकार शामिल हैं, A860-0360-T001 भाग संख्या और एक अलग भौतिक आवास का उपयोग करता है।यह V511 के साथ विनिमेय नहीं है.

व्यापक अल्फा मोटर रेंज में इस्तेमाल किया जाने वाला बड़ा संस्करण α3 फ्रेम से ऊपर की ओर A860-0360 श्रृंखला है।V511ये एक ही भौतिक आवास और युग्मन ज्यामिति साझा करते हैं। इस समूह के भीतर प्रत्यय अंतर पीढ़ी, कनेक्टर विन्यास और स्थिति-रक्षण विधि को दर्शाते हैं।FANUC भाग क्रमांकन प्रणाली में A64 एन्कोडर से लैस मोटर्स को मोटर के 12 वर्णों के मॉडल नंबर के अंत में अंक "75" द्वारा पहचाना जाता है (उदाहरण के लिए, A06B-0xxx-Bx75), जो एक विश्वसनीय क्रॉस-चेकिंग विधि है जब एन्कोडर लेबल स्वयं अस्पष्ट या क्षतिग्रस्त है।

A860-0360 वेरिएंट्स परिवार को नेविगेट करना

कई भाग संख्या αA64 पदनाम और एक ही अल्फा श्रृंखला मोटर संगतता साझा करते हैं। उनके बीच अंतर सोर्सिंग के लिए मायने रखता हैः

A860-0360-V511 और A860-0356-X011 के बीच क्रॉस-रेफरेंस भी आपूर्तिकर्ता प्रलेखन में दिखाई देता है ¢ दोनों पहचानकर्ताओं का उपयोग इस एन्कोडर कॉन्फ़िगरेशन के साथ किया गया है। हमेशा की तरह,सर्विसेज की जा रही मोटर पर एन्कोडर लेबल अंतिम संदर्भ है.

ये एन्कोडर विफल क्यों होते हैं और क्या उम्मीद करें

FANUC अल्फा श्रृंखला के रेड कैप एन्कोडर दशकों से निरंतर उत्पादन उपयोग में हैं, और विफलता मोड FANUC सेवा समुदाय के भीतर अच्छी तरह से समझा जाता है।

ऑप्टिकल डिस्क का दूषित या क्षय।एन्कोडर एक परिशुद्धता-एट्रीड ऑप्टिकल डिस्क के माध्यम से प्रकाश को पारित करके काम करता है। शीतलक वाष्प, तेल धुंध, या धातु धूल से दूषित जो अंत बेल में प्रवेश करता हैकेबल प्रवेश बिंदु, या बार-बार थर्मल साइकिल ️ समय के साथ सिग्नल की गुणवत्ता में गिरावट आ सकती है। शुरुआती संकेतों में सीमांत अलार्म स्थितियां शामिल हैं जो अंतराल से दिखाई देती हैं और फिर से शुरू होने पर स्पष्ट होती हैं;अंततः संकेत एम्पलीफायर की स्वीकृति सीमा के नीचे गिर जाता है और एक हार्ड एन्कोडर अलार्म परिणाम.

सुपर कंडेनसर गिरावट।V511 में, बिजली बंद होने के दौरान पूर्ण स्थिति बनाए रखने वाले कंडेनसर का परिमित सेवा जीवन होता है।एक संधारित्र जो पर्याप्त रूप से बिगड़ गया है, वह अब संक्षिप्त बिजली व्यवधानों के माध्यम से भी स्थिति डेटा नहीं रखेगाइसका लक्षण यह है कि पावर साइकिल के बाद मशीन अपना निरपेक्ष स्थिति संदर्भ खो देती है, जिसके लिए एक संदर्भ वापसी की आवश्यकता होती है जो एक कार्यात्मक निरपेक्ष एन्कोडर के साथ आवश्यक नहीं होनी चाहिए।संधारित्र एन्कोडर विधानसभा के लिए आंतरिक है और अलग से एक क्षेत्र-बदली घटक नहीं है.

यांत्रिक युग्मन पहनना।मोटर शाफ्ट और एन्कोडर के इनपुट के बीच युग्मन एन्कोडर के आंतरिक असर पर रेडियल बल लागू करने के लिए शाफ्ट रनआउट की अनुमति दिए बिना रोटेशन को स्थानांतरित करता है।समय के साथ युग्मन पहनने को एन्कोडर असर तक पहुंचने के लिए गलत संरेखण की अनुमति देता है, जो शोर पैदा करता है, असर बढ़ता है, और अंततः एन्कोडर सिग्नल त्रुटियां होती हैं।

जब एन्कोडर से संबंधित अलार्म दिखाई देता है,डायग्नोस्टिक अनुक्रम अभी भी एन्कोडर केबल के साथ शुरू करना चाहिए कनेक्शन अखंडता और केबल की स्थिति का सत्यापन करने से पहले निष्कर्ष निकालने एन्कोडर ही गलती हैयदि केबल निरीक्षण साफ है और अलार्म जारी है, तो एन्कोडर प्रतिस्थापन के लिए अगला उम्मीदवार है।

हैंडलिंग और इंस्टॉलेशन नोट

A860-0360-V511, सभी FANUC ऑप्टिकल पल्सकोडरों की तरह, एक सटीक ऑप्टिकल उपकरण के अनुरूप हैंडलिंग की आवश्यकता है।आंतरिक डिस्क विधानसभा और असर घटकों कि एन्कोडर प्रदर्शन निर्धारित कर रहे हैं, और दोनों यांत्रिक सदमे और संदूषण के प्रति संवेदनशील हैं।

एन्कोडर को उसके पैकेज में स्थापना के समय तक रखें। आवास को न मारें और न ही एन्कोडर शाफ्ट पर अक्षीय बल लागू करें। note the coupling orientation — the replacement coupling (recommended to install new with each encoder change) must be positioned correctly to engage the motor shaft drive features before the encoder is seated.

लाल प्लास्टिक ढक्कन आवास ऑप्टिकल खिड़की या युग्मन इंटरफ़ेस सतहों को छूने के बिना संभाला जाना चाहिए। एक बार स्थापित,मोटर को सेवा में वापस लाने से पहले ढक्कन की सील स्थिति की जांच करें ️ एंडबेल सुरक्षा ढक्कन को सही ढंग से बैठाए जाने और सील किए जाने पर निर्भर करती है.

अक्सर पूछे जाने वाले प्रश्न

प्रश्न 1: A860-0360-V511 में एक बाहरी बैटरी पर निर्भर होने के बजाय एक सुपर कैपेसिटर है। क्या इसका मतलब है कि एम्पलीफायर बैटरी की अब बिल्कुल भी आवश्यकता नहीं है?

V511 में सुपर कैपेसिटर एन्कोडर के भीतर स्थिति प्रतिधारण को संभालता है,लेकिन समग्र सर्वो प्रणाली की बैटरी विन्यास कैसे FANUC एम्पलीफायर और सीएनसी नियंत्रक सिस्टम स्तर पर पूर्ण स्थिति डेटा का प्रबंधन पर निर्भर करता हैइस युग के FANUC सर्वो एम्पलीफायर आमतौर पर केवल एन्कोडर से परे बैकअप कार्यों के लिए अपनी बैटरी बनाए रखते हैं, जिसमें पैरामीटर स्टोरेज और कुछ कॉन्फ़िगरेशन शामिल हैं,एम्पलीफायर स्तर पर बहु-टर्न पूर्ण गणना ट्रैकिंगV511 स्थापित होने पर एम्पलीफायर को अभी भी अपनी बैटरी की आवश्यकता है या नहीं, यह विशिष्ट एम्पलीफायर मॉडल और सिस्टम कॉन्फ़िगरेशन पर निर्भर करता है।एन्कोडर के आत्मनिर्भर कैपेसिटर एन्कोडर-स्तर स्थिति प्रतिधारण के लिए बैटरी निर्भरता को समाप्त करता है, लेकिन इस धारणा के आधार पर एम्पलीफायर बैटरी निकालने से पहले एम्पलीफायर की बैटरी फ़ंक्शन आवश्यकताओं को उसके स्वयं के निर्देश पुस्तिका में सत्यापित करें।एक बैटरी को हटाना जिस पर एम्पलीफायर पैरामीटर या गिनती प्रतिधारण के लिए निर्भर करता है, अतिरिक्त डेटा हानि का कारण बन सकता है.

प्रश्न 2: क्या A860-0360-V511 को A860-0360-V501 या A860-0360-T201 से बदला जा सकता है यदि V511 उपलब्ध नहीं है?

फिजिकल फिटिंग बड़े-फ्रेम वाले A860-0360 वेरिएंटों में संगत है ️ आवास के आयाम और युग्मन इंटरफ़ेस T201, V501 और V511 के लिए समान हैं।कार्यात्मक अंतर स्थिति-रक्षण विधि है: V511 में एक अंतर्निहित सुपर कंडेनसर का उपयोग किया जाता है, जबकि T201 और V501 पूर्ण स्थिति प्रतिधारण के लिए बाहरी एम्पलीफायर बैटरी पर निर्भर करते हैं। Substituting a T201 or V501 into a system designed around the V511 means the absolute position retention through power-off events will now depend on the amplifier battery rather than the encoder's own capacitorयदि एम्पलीफायर बैटरी मौजूद है और काम कर रही है, निरपेक्ष स्थिति अभी भी सही ढंग से बनाए रखा जाना चाहिए। for installations where the V511 was specified for a reason — such as applications where the amplifier battery was intentionally omitted from the system design — this substitution changes the system's battery dependency in a way that needs to be considered before proceedingप्रत्यक्ष प्रतिस्थापन की धारणा से पहले विशिष्ट मशीन के स्थापित विन्यास को हमेशा सत्यापित करें।

Q3: मेरी मशीन एक बिजली आउटेज के बाद स्टार्टअप पर एक एन्कोडर अलार्म दिखा रहा है. पूर्ण स्थिति खो गया था. क्या यह पुष्टि करता है कि V511 सुपर कंडेनसर विफल हो गया है?

विद्युत कटौती के बाद स्थिति का नुकसान एक मजबूत संकेतक है कि सुपर कंडेन्सेटर अब बिजली बंद अवधि के दौरान चार्ज नहीं रख रहा है, लेकिन यह एकमात्र संभावित कारण नहीं है।समाप्त करने से पहले संधारित्र विफल हो गया है, बिजली की कटौती की अवधि पर विचार करें एक सुपर कैपेसिटर ऊर्जा की एक परिमित मात्रा को संग्रहीत करता है, और एक बहुत ही विस्तारित आउटेज (कई घंटे या उससे अधिक),संधारित्र की स्थिति और एन्कोडर की आंतरिक बिजली की खपत के आधार पर) एक स्वस्थ संधारित्र को भी समाप्त कर सकता हैयदि स्थिति हानि केवल लंबे समय तक चलने वाले पावर-आउट घटनाओं के बाद होती है लेकिन संक्षिप्त व्यवधानों के बाद नहीं, तो कंडेनसर में अभी भी आंशिक क्षमता शेष हो सकती है।यदि स्थिति बहुत ही संक्षिप्त शक्ति चक्र के बाद भी खो जाती है ̇ कुछ सेकंड या उससे कम ̇ संधारित्र विफल हो गया हैकिसी भी मामले में, एन्कोडर असेंबली को प्रतिस्थापित करने की आवश्यकता होती है क्योंकि कैपेसिटर इकाई में एकीकृत है और इसे क्षेत्र में अलग से प्रतिस्थापित नहीं किया जा सकता है।

प्रश्न 4: मैं एन्कोडर लेबल को पढ़ने के बिना कैसे पुष्टि करूं कि कौन सा A860-0360 संस्करण वर्तमान में मेरे मोटर में स्थापित है?

मोटर मॉडल संख्या एक क्रॉस-चेकिंग प्रदान करती हैः FANUC अल्फा श्रृंखला के मोटरों में A64 एन्कोडर से लैस "75" उनके 12 वर्णों के मॉडल पदनाम के अंतिम दो अंकों के रूप में होते हैं, उदाहरण के लिए,A06B-0xxx-Bx75 लेबल वाली मोटर में A64 एन्कोडर हैयह एन्कोडर प्रकार की पुष्टि करता है लेकिन विशिष्ट संस्करण प्रत्यय (T201 बनाम V501 बनाम V511) की पहचान नहीं करता है।रियर एंडबेल पर एन्कोडर लेबल एकमात्र विश्वसनीय स्रोत है ️ यह पूर्ण A860-0360-VXXX या A860-0360-TXXX भाग संख्या दिखाएगायदि लेबल पहनने, तेल संदूषण या भौतिक क्षति के कारण अपठनीय है,परीक्षण उपकरण के साथ एक FANUC सेवा प्रतिनिधि या विशेषज्ञ मरम्मत सुविधा कार्यात्मक परीक्षण के माध्यम से एन्कोडर संस्करण की पहचान कर सकती है. केवल मोटर मॉडल नंबर से ही वैरिएंट का अनुमान न लगाएं और पिछले FAQ में वर्णित स्थिति-रक्षण निहितार्थों को समझे बिना वैरिएंट के बीच विकल्प न लगाएं।

Q5: क्या A860-0360-V511 की मरम्मत की जा सकती है यदि सुपर कैपेसिटर विफल हो जाता है, या पूरे एन्कोडर को प्रतिस्थापित किया जाना चाहिए?

FANUC अल्फा सीरीज़ के पल्सकोडर सामान्य रूप से एक मानक की मरम्मत करने योग्य नहीं हैं जो मूल प्रदर्शन विश्वसनीयता को बहाल करता है। एकीकृत ऑप्टिकल असेंबली, सटीक ग्राउंड कपलिंग,आंतरिक असर, और सुपर कंडेनसर को नियंत्रित परिस्थितियों में एक मिलान इकाई के रूप में निर्मित किया जाता है।केवल कंडेनसर की फील्ड मरम्मत ️ एक प्रतिस्थापन कंडेनसर को एन्कोडर पीसीबी में मिलाकर ️ तकनीकी रूप से संभव है लेकिन इसमें महत्वपूर्ण जोखिम है: ऑप्टिकल डिस्क और असर को अलग करने के दौरान उजागर किया जाता है,मरम्मत के दौरान प्रदूषण या यांत्रिक गड़बड़ी सिग्नल की गुणवत्ता को खराब कर सकती है भले ही संधारित्र प्रतिस्थापन स्वयं सफल हो, और मरम्मत की गई इकाई में पुनः संयोजन के बाद कोई सत्यापित प्रदर्शन आधार नहीं है।उपयुक्त परीक्षण उपकरण और स्वच्छ कक्ष स्थितियों के साथ विशेषज्ञ सर्वो मरम्मत सुविधाएं विभिन्न वारंटी शर्तों के साथ एन्कोडर पुनर्निर्माण सेवाएं प्रदान करती हैंअधिकांश औद्योगिक रखरखाव कार्यों के लिए,एक ज्ञात-अच्छी इकाई के साथ पूर्ण प्रतिस्थापन और विनिमय ऋण के लिए विफल इकाई की वापसी मशीन उपलब्धता बहाल करने के लिए तेजी से और कम जोखिम वाला मार्ग है.
