एब्सोल्यूट टाइप | 1,000,000 पल्स/रेव | सीरियल आउटपुट | FANUC अल्फा AC सर्वो मोटर्स a3 / a6 / a12 / a22 / a30 / a40 / aM सीरीज़ | कोई बिल्ट-इन केबल नहीं | मेड इन जापान
FANUC अल्फा सर्वो सिस्टम से लैस मशीन टूल तक चलें और उसे चालू करें। सेकंड के भीतर, हर एक्सिस ठीक-ठीक जानता है कि वह कहाँ है — कोई होमिंग साइकिल नहीं, कोई धीमी रेफरेंस रिटर्न क्रीप नहीं, किसी प्रोग्राम को स्वीकार करने से पहले हर एक्सिस को एक रेफरेंस पॉइंट पर वापस रेंगने का इंतजार नहीं। यह तत्काल, पावर-अप एब्सोल्यूट पोजीशन ज्ञान सर्वो एम्पलीफायर या सीएनसी कंट्रोल द्वारा नहीं दिया जाता है। यह प्रत्येक सर्वो मोटर के पीछे लगे पल्सकोडर से आता है।

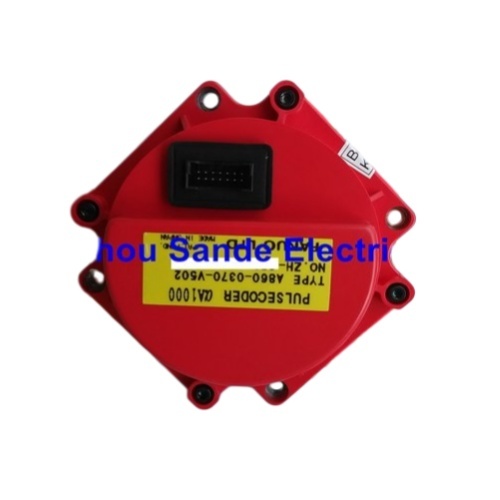

FANUC A860-0370-V502 aA1000 एब्सोल्यूट पल्सकोडर है — FANUC अल्फा सीरीज़ AC सर्वो मोटर परिवार के लिए बिल्ट-इन ऑप्टिकल फीडबैक डिवाइस। सीरियल इंटरफ़ेस पर प्रति रेवोल्यूशन 1,000,000 पल्स का रिज़ॉल्यूशन ले जाने वाला, यह वह घटक है जो सर्वो लूप को बंद करता है, पावर साइकल के पार एब्सोल्यूट पोजीशन रिटेंशन प्रदान करता है, और परिष्कृत पोजिशनिंग सटीकता को सक्षम करता है जो मशीनिंग सेंटर, टर्निंग सेंटर और प्रिसिजन ऑटोमेशन अनुप्रयोगों में FANUC अल्फा मोटर प्रदर्शन को परिभाषित करता है।

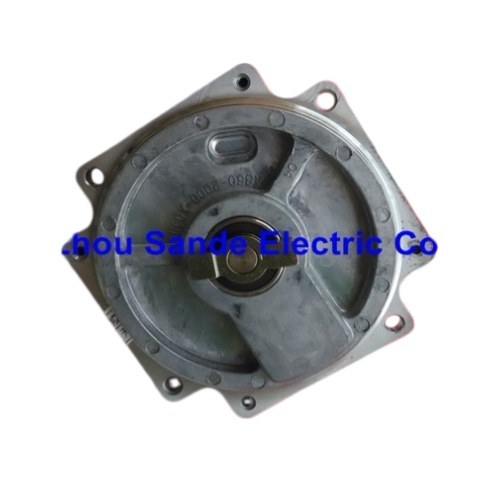

| पैरामीटर | मान |
|---|---|
| भाग संख्या | A860-0370-V502 |
| FANUC पदनाम | अल्फा aA1000 पल्सकोडर |
| एनकोडर प्रकार | एब्सोल्यूट (बैटरी-समर्थित स्थिति प्रतिधारण के साथ) |
| रिज़ॉल्यूशन | 1,000,000 पल्स प्रति रेवोल्यूशन |
| आउटपुट इंटरफ़ेस | सीरियल (FANUC अल्फा सीरियल पल्सकोडर प्रोटोकॉल) |
| केबल | बिल्ट-इन नहीं (केवल एनकोडर बॉडी, केबल एकीकृत नहीं) |
| संगत मोटर सीरीज़ | FANUC अल्फा: a3, a6, a12, a22, a30, a40, aM, aL, और संबंधित वेरिएंट |
| माउंट स्थान | मोटर का पिछला भाग (गैर-ड्राइव एंड) |
| उत्पत्ति का देश | जापान |
| संबंधित संस्करण | A860-0370-V501 (वैकल्पिक सॉफ्टवेयर/हार्डवेयर वेरिएंट) |
FANUC की अल्फा सीरीज़ पल्सकोडर नामकरण एक स्पष्ट प्रणाली का अनुसरण करता है: "A" उपसर्ग एब्सोल्यूट प्रकार की पहचान करता है, और "1000" हजार-हजार — एक मिलियन — पल्स प्रति रेवोल्यूशन रिज़ॉल्यूशन क्लास को संदर्भित करता है। यह aA1000 को मूल अल्फा पल्सकोडर परिवार के उच्च-रिज़ॉल्यूशन टियर में रखता है, जो पहले के 2000P, 3000P, और S-सीरीज़ और शुरुआती रेड कैप AC मोटर्स से लैस इंक्रीमेंटल वेरिएंट से काफी ऊपर है।
3,000 पल्स प्रति रेवोल्यूशन (पहले के FANUC AC सर्वो एनकोडर पर मानक) से 1,000,000 तक की छलांग मूल रिज़ॉल्यूशन में 333× वृद्धि का प्रतिनिधित्व करती है। सर्वो एम्पलीफायर की स्थिति और वेग लूप गणना के लिए, यह परिवर्तन मौलिक है। 3,000 ppr पर, 3,000 RPM पर स्थिति लूप फीडबैक लगभग 150,000 काउंट प्रति सेकंड पर आता है — एक आंकड़ा जो सामान्य पोजिशनिंग के लिए काम करता है लेकिन कम गति पर क्वांटाइजेशन शोर के प्रति वेग की स्मूथनेस को छोड़ देता है। 1,000,000 ppr पर उसी 3,000 RPM मोटर को चलाते हुए, फीडबैक दर 50,000,000 काउंट प्रति सेकंड तक बढ़ जाती है, जिससे कम और उच्च दोनों गति पर स्मूथ वेग नियंत्रण नाटकीय रूप से अधिक प्राप्त करने योग्य हो जाता है।
यही रिज़ॉल्यूशन है कि अल्फा सीरीज़ के लिए FANUC दस्तावेज़ीकरण विशेष रूप से नोट करता है कि 1,000,000 ppr पल्सकोडर सरल पोजिशनिंग से लेकर उच्च सटीकता की आवश्यकता वाले अनुप्रयोगों तक की रेंज को सक्षम करता है — वही हार्डवेयर मोटे रैपिड ट्रैवर्स से लेकर फाइन-फिनिश कंटूरिंग तक सब कुछ बिना स्थिति की गुणवत्ता में गिरावट के सेवा प्रदान करता है।
A860-0370-V502 का "एब्सोल्यूट" वर्गीकरण एक मामूली तकनीकी फ़ुटनोट नहीं है। यह हर शिफ्ट की एक्सिस स्टार्ट से मौलिक रूप से भिन्न मशीन व्यवहार को परिभाषित करता है।
एक इंक्रीमेंटल एनकोडर पावर हटाते ही अपनी पोजीशन रेफरेंस खो देता है। सीएनसी कंट्रोल को याद नहीं रहता कि एक्सिस कहाँ रुकी थी — सर्वो एम्पलीफायर में मशीन बंद होने पर मौजूद पोजीशन काउंट चला गया है। पावर-अप पर, उस एक्सिस की कोई मान्य पोजीशन नहीं होती है। किसी भी प्रोग्राम को चलाने से पहले, हर इंक्रीमेंटल एक्सिस को होम करना पड़ता है — नियंत्रित गति से एक निश्चित रेफरेंस पॉइंट पर वापस जाना ताकि कंट्रोल शुरू से पोजीशन को फिर से स्थापित कर सके। छह या अधिक एक्सिस वाले बड़े मशीनिंग सेंटर पर, एक पूर्ण रेफरेंस रिटर्न में कई मिनट लग सकते हैं।
A860-0370-V502 अलग तरह से काम करता है। एक आंतरिक बैटरी (अलग से आपूर्ति की जाती है, सर्वो एम्पलीफायर या सीएनसी कैबिनेट में लगाई जाती है) पावर इंटरप्शन, मशीन शटडाउन, और यहां तक कि बैटरी-परिवर्तन प्रक्रियाओं के माध्यम से एब्सोल्यूट पोजीशन काउंटर को लगातार पावर देती है। जब मुख्य पावर वापस आती है, तो एनकोडर सीरियल इंटरफ़ेस संग्रहीत पोजीशन को तुरंत प्रसारित करता है — सीएनसी हर एक्सिस पोजीशन को ऑपरेशन के दौरान के समान आत्मविश्वास के साथ जानता है। पावर ऑन, सत्यापित करें, और चलाएं।
यह उन वातावरणों में विशेष रूप से महत्वपूर्ण है जहाँ उत्पादन दबाव निरंतर रहता है। एक मशीन जो हर सुबह, हर ई-स्टॉप के बाद, और हर पावर इंटरप्शन के बाद दो मिनट होमिंग में बिताती है, वह सार्थक डेड टाइम जमा करती है। एब्सोल्यूट पल्सकोडर सिस्टम पूरी तरह से डाउनटाइम की उस श्रेणी को समाप्त करता है।
पहले के FANUC पल्स कोडर पैरेलल इलेक्ट्रिकल आउटपुट का उपयोग करते थे — A-फेज, B-फेज, Z-फेज, और कम्यूटेशन सिग्नल के लिए अलग-अलग तार, जिसमें रिज़ॉल्यूशन उन पैरेलल लाइनों की इलेक्ट्रिकल विशेषताओं द्वारा सीमित था। अल्फा A1000 पल्सकोडर ने इंटरफ़ेस आर्किटेक्चर को पूरी तरह से बदल दिया।
aA1000 एनकोडर और सर्वो एम्पलीफायर के बीच एक सीरियल कम्युनिकेशन प्रोटोकॉल का उपयोग करता है। पोजीशन डेटा, एब्सोल्यूट मल्टी-टर्न काउंट (जहां लागू हो), अलार्म स्टेटस, एनकोडर तापमान डेटा, और एनकोडर की आंतरिक पहचान — यह सब एक सिंगल डिफरेंशियल सीरियल लाइन पेयर पर यात्रा करता है बजाय पैरेलल सिग्नल के बंडल के। सर्वो एम्पलीफायर कंट्रोल लूप के लिए आवश्यक पोजीशन वैल्यू निकालने के लिए सीरियल डेटा स्ट्रीम को डीकोड करता है, इस एक्सचेंज को एम्पलीफायर की आंतरिक कंट्रोल फ्रीक्वेंसी पर पोजीशन लूप को अपडेट करने के लिए पर्याप्त तेज दर पर चलाता है।
इस आर्किटेक्चर का एक व्यावहारिक परिणाम: सीरियल पल्सकोडर से कोई इंक्रीमेंटल क्वाड्रैचर आउटपुट नहीं है जिसे एक बाहरी काउंटर या मोशन कंट्रोलर बस पढ़ सकता है। पोजीशन डेटा विशेष रूप से सीरियल प्रोटोकॉल में मौजूद है। यही कारण है कि, रेट्रोफिट और थर्ड-पार्टी ड्राइव अनुप्रयोगों के लिए, A860-0370-V502 से इंटरफेसिंग के लिए या तो FANUC के अपने एम्पलीफायर हार्डवेयर या एक उद्देश्य-निर्मित सीरियल पल्सकोडर इंटरफ़ेस एडॉप्टर की आवश्यकता होती है।
A860-0370-V502 FANUC अल्फा सर्वो मोटर परिवार में फिट बैठता है — AC सर्वो मोटर्स की वह पीढ़ी जिसने S-सीरीज़ रेड कैप मोटर्स का स्थान लिया और वर्तमान अल्फा i सीरीज़ से पहले आई। उस पीढ़ी के भीतर, यह एनकोडर मोटर आकारों की एक विस्तृत श्रृंखला पर फिट किया गया था: छोटे a3 और a6 फ्रेम मोटर्स जो लाइट-ड्यूटी एक्सिस पर उपयोग किए जाते थे, मिड-रेंज a12 और a22 मॉडल जो अधिकांश मशीनिंग सेंटर फीड एक्सिस को पावर देते थे, बड़े a30 और a40 मोटर्स तक जो हेवी-एक्सिस और गैन्ट्री अनुप्रयोगों पर थे।
अल्फा परिवार के भीतर भिन्नताएं — स्टैंडर्ड अल्फा (α) सीरीज़, हाई-स्पीड अनुप्रयोगों के लिए अल्फा एम (αM) सीरीज़, बड़े-फ्रेम हाई-टॉर्क ज़रूरतों के लिए अल्फा एल (αL) — ने भी अपने मोटर आकारों में इस एनकोडर परिवार का उपयोग किया। एनकोडर बॉडी डिज़ाइन और माउंटिंग व्यवस्था संगत मोटर रेंज में सुसंगत हैं, और बिल्ट-इन केबल की अनुपस्थिति एक जानबूझकर डिज़ाइन सुविधा है: यह एनकोडर असेंबली को मोटर के केबल रूटिंग को परेशान किए बिना एक्सचेंज करने की अनुमति देता है, जो मोटर मरम्मत और नवीनीकरण के दौरान महत्वपूर्ण है।
A860-0370-V502 विशेष रूप से a12, a22, a30, और a40 फ्रेम आकारों सहित मोटर्स के लिए पहचाना जाता है, साथ ही aM वेरिएंट भी, हालांकि पूर्ण प्रयोज्यता रेंज अल्फा सीरीज़ में फैली हुई है। किसी विशिष्ट मोटर के पार्ट नंबर के विरुद्ध सही एनकोडर की पुष्टि करना हमेशा प्रतिस्थापन से पहले अनुशंसित कदम होता है।
पुराने FANUC पल्स कोडर के विपरीत जो सिग्नल केबल को सीधे एनकोडर बॉडी में एकीकृत करते थे, A860-0370-V502 एक अलग कनेक्टर इंटरफ़ेस का उपयोग करता है — एनकोडर बॉडी मोटर से जुड़ती है और एक कनेक्टर पर समाप्त होती है जो एनकोडर सिग्नल केबल को एक अलग असेंबली के रूप में स्वीकार करता है। यह डिज़ाइन दो अलग-अलग विफलता मोड को अलग करता है जिन्हें अक्सर फील्ड में भ्रमित किया जाता है।
सर्वो मोटर्स पर एनकोडर केबल एनकोडर की तुलना में अधिक बार विफल होते हैं, खासकर व्यापक यात्रा वाले एक्सिस पर। केबल पहनने, कनेक्टर जंग, और झुकने वाले बिंदुओं पर यांत्रिक क्षति सामान्य कारण हैं जो एनकोडर अलार्म प्रतीत होते हैं। केबल को एनकोडर बॉडी से अलग करने के साथ, केबल प्रतिस्थापन या निरीक्षण सीधा है: एनकोडर मोटर पर लगा रहता है, केबल को अनप्लग करके बदल दिया जाता है, और सिस्टम का फिर से परीक्षण किया जाता है। यदि अलार्म साफ हो जाता है, तो एनकोडर कभी समस्या नहीं थी। यदि यह बना रहता है, तो एनकोडर बॉडी को एक्सचेंज किया जा सकता है बिना केबल ने निदान को जटिल बना दिया हो।
यह आर्किटेक्चर मरम्मत की दुकानों और रखरखाव विभागों के लिए स्टॉक को भी सरल बनाता है — एनकोडर बॉडी और केबल अलग-अलग लाइन आइटम हैं जिन्हें एक SKU के बजाय स्वतंत्र इन्वेंट्री में रखा जा सकता है जो दोनों घटकों को एक साथ दर्शाता है।
A860-0370 परिवार दो प्राथमिक वेरिएंट में मौजूद है: V501 और V502। ये एक ही aA1000 एनकोडर हार्डवेयर के क्रमिक उत्पादन या सॉफ्टवेयर संस्करण हैं। दोनों एब्सोल्यूट हैं, दोनों FANUC सीरियल इंटरफ़ेस पर 1,000,000 ppr आउटपुट करते हैं, और दोनों समान अल्फा मोटर माउंटिंग व्यवस्था के साथ भौतिक रूप से संगत हैं। अधिकांश रखरखाव संदर्भों में, कोई भी कार्यात्मक रूप से दूसरे को बदल सकता है।
हालांकि, FANUC सीएनसी विशेषज्ञ सिस्टम में V501 और V502 इकाइयों को क्रॉस-सब्सटीट्यूट करने से पहले उपयोग में विशिष्ट सर्वो एम्पलीफायर सॉफ्टवेयर संस्करण के साथ संगतता की पुष्टि करने की सलाह देते हैं जहाँ एनकोडर संस्करण और एम्पलीफायर फर्मवेयर के बीच सॉफ्टवेयर इंटरैक्शन प्रासंगिक हो सकता है। स्टैंडर्ड अल्फा सीरीज़ सिस्टम पर सामान्य रखरखाव प्रतिस्थापन के लिए — स्थापित बेस का विशाल बहुमत — यह एक व्यावहारिक चिंता का विषय नहीं है।
Q1: मैं कैसे पुष्टि करूं कि A860-0370-V502 मेरे विशिष्ट FANUC अल्फा मोटर के लिए सही पल्सकोडर है?
सबसे विश्वसनीय सत्यापन मोटर का नेमप्लेट पार्ट नंबर है। FANUC अल्फा सर्वो मोटर पार्ट नंबर एक संरचित प्रारूप का पालन करते हैं; मोटर के फीडबैक प्रकार का पदनाम "B" प्रत्यय खंड में एम्बेडेड होता है। aA1000 एब्सोल्यूट सीरियल पल्सकोडर से लैस मोटर्स के लिए, मोटर पार्ट नंबर उपयुक्त एब्सोल्यूट पल्सकोडर पदनाम में समाप्त होने वाले प्रत्यय में इस विनिर्देश को दर्शाएगा। यदि नेमप्लेट अपठनीय है, तो भौतिक एनकोडर स्वयं — यदि विफल इकाई अभी भी जुड़ी हुई है — आमतौर पर अपने लेबल पर पार्ट नंबर A860-0370-V502 (या V501) ले जाता है। इसकी तुलना प्रतिस्थापन से करने पर शुद्धता की पुष्टि होती है। FANUC अल्फा विशेषज्ञ मोटर के पूर्ण पार्ट नंबर से सही एनकोडर तक क्रॉस-रेफरेंस भी कर सकते हैं यदि मोटर दस्तावेज़ीकरण उपलब्ध हो।
Q2: क्या A860-0370-V502 को बैकअप बैटरी की आवश्यकता है, और यदि बैटरी विफल हो जाती है तो क्या होता है?
हाँ। एब्सोल्यूट पोजीशन रिटेंशन के लिए पावर इंटरप्शन के माध्यम से एनकोडर के आंतरिक पोजीशन काउंटर को बनाए रखने के लिए बैटरी की आवश्यकता होती है। बैटरी आमतौर पर एक 3V लिथियम प्रकार की होती है जो सर्वो एम्पलीफायर में लगाई जाती है या, कुछ सिस्टम कॉन्फ़िगरेशन में, एनकोडर बॉडी के बजाय सीएनसी कैबिनेट में — बैटरी सर्किट सिग्नल केबल के माध्यम से एनकोडर को पावर सप्लाई करता है। जब बैटरी वोल्टेज थ्रेशोल्ड से नीचे चला जाता है, तो सीएनसी बैटरी के पूरी तरह से डिस्चार्ज होने से पहले बैटरी लो अलार्म प्रदर्शित करेगा। यदि बैटरी को पूरी तरह से समाप्त होने दिया जाता है, तो एनकोडर में एब्सोल्यूट पोजीशन डेटा खो जाता है। अगले पावर-अप पर, सीएनसी एक APC (एब्सोल्यूट पल्स कोडर) अलार्म उत्पन्न करेगा और एक्सिस जीरो पोजीशन को फिर से स्थापित करने के लिए रेफरेंस रिटर्न की आवश्यकता होगी — अनिवार्य रूप से एक बार की होमिंग प्रक्रिया जिसके बाद बैटरी बदलने के बाद एब्सोल्यूट ऑपरेशन सामान्य रूप से फिर से शुरू हो जाता है।
Q3: FANUC 0i, 16i, और 18i कंट्रोल पर कौन से सीएनसी अलार्म कोड A860-0370-V502 के साथ फॉल्ट का संकेत देते हैं?
FANUC 0i/16i/18i क्लास कंट्रोल पर एब्सोल्यूट पल्सकोडर फॉल्ट मुख्य रूप से सर्वो अलार्म श्रेणी में दिखाई देते हैं। सबसे आम एनकोडर-संबंधित अलार्म हैं: SV0300 (APC अलार्म: रेफरेंस पोजीशन पर लौटने की आवश्यकता), जो बैटरी विफलता या एनकोडर प्रतिस्थापन के बाद होता है; SV0360 (पल्स कोडर कम्युनिकेशन एरर), जो एनकोडर और एम्पलीफायर के बीच सीरियल डेटा ट्रांसमिशन फॉल्ट का संकेत देता है; और SV0368/SV0369 (पल्स कोडर हार्डवेयर अलार्म), जो सीरियल सेल्फ-डायग्नोस्टिक डेटा द्वारा पता लगाए गए आंतरिक एनकोडर फॉल्ट का संकेत देता है। विशिष्ट अलार्म नंबर डायग्नोस्टिक दिशा प्रदान करता है — कम्युनिकेशन अलार्म अक्सर केबल या कनेक्टर समस्याओं का पता लगाते हैं, जबकि हार्डवेयर अलार्म एनकोडर असेंबली को ही इंगित करते हैं। एनकोडर बॉडी को दोष देने से पहले हमेशा एनकोडर सिग्नल केबल और मोटर और एम्पलीफायर दोनों सिरों पर इसके कनेक्टर की जांच करें।
Q4: क्या A860-0370-V502 की मरम्मत की जा सकती है, या जब यह विफल हो जाए तो इसे बदल दिया जाना चाहिए?
FANUC अल्फा aA1000 एनकोडर आम तौर पर विश्वसनीय दीर्घकालिक संचालन को बहाल करने के स्तर तक मरम्मत योग्य नहीं होते हैं। इन एनकोडर के ऑप्टिकल तत्व और आंतरिक इलेक्ट्रॉनिक्स को सख्त सहनशीलता के लिए निर्मित किया जाता है और ये सील असेंबली होते हैं — फील्ड-लेवल कंपोनेंट रिपेयर व्यावहारिक रूप से व्यवहार्य नहीं है, और विशेषज्ञ मरम्मत केंद्र लगातार नोट करते हैं कि इन इकाइयों की शायद ही कभी मरम्मत की जा सकती है। जब एक एनकोडर विफल हो जाता है या संदिग्ध हो जाता है, तो एक प्रतिष्ठित FANUC पार्ट्स विशेषज्ञ से एक परीक्षण इकाई के साथ एक्सचेंज करना मानक दृष्टिकोण है। परीक्षण हमेशा एक वास्तविक अल्फा मोटर पर एनकोडर को FANUC ड्राइव हार्डवेयर पर चलाते हुए किया जाना चाहिए — बेंच इलेक्ट्रिकल टेस्ट जो एनकोडर को उसके इच्छित मोटर पर नहीं चलाते हैं, वे थर्मल और कंपन की स्थिति को दोहरा नहीं सकते हैं जो रुक-रुक कर होने वाले फॉल्ट को प्रकट करते हैं।
Q5: क्या A860-0370-V502 FANUC अल्फा i सीरीज़ मोटर्स या वर्तमान-जनरेशन αi सीरीज़ एम्पलीफायरों के साथ संगत है?
नहीं। A860-0370-V502 पहली पीढ़ी का FANUC अल्फा सीरीज़ एनकोडर है, जिसे मूल अल्फा (α) मोटर परिवार के लिए डिज़ाइन किया गया है। बाद के अल्फा i (αi) और वर्तमान αi सीरीज़ मोटर्स विभिन्न एनकोडर पीढ़ियों का उपयोग करते हैं — जिसमें A860-2001-T321 (αi A16000, 16 मिलियन पल्स/रेव) और समान उत्तराधिकारी शामिल हैं — विभिन्न भौतिक माउंटिंग, विभिन्न सीरियल प्रोटोकॉल कार्यान्वयन, और विभिन्न इलेक्ट्रिकल इंटरफेस के साथ। A860-0370-V502 को αi सीरीज़ मोटर पर स्थापित नहीं किया जा सकता है, और αi सीरीज़ सर्वो एम्पलीफायर को पुराने aA1000 सीरियल प्रोटोकॉल के साथ संवाद करने के लिए डिज़ाइन नहीं किया गया है। α (गैर-i) अल्फा सीरीज़ मोटर्स और मूल अल्फा सीरीज़ एम्पलीफायरों (SVU, SVUC, A06B-6058, A06B-6066 युग) का उपयोग करने वाली मशीनों के लिए, A860-0370-V502 सही इकाई है। बाद के αi सिस्टम का उपयोग करने वाली मशीनों के लिए, उपयुक्त एनकोडर A860-20xx सीरीज़ से आता है।
