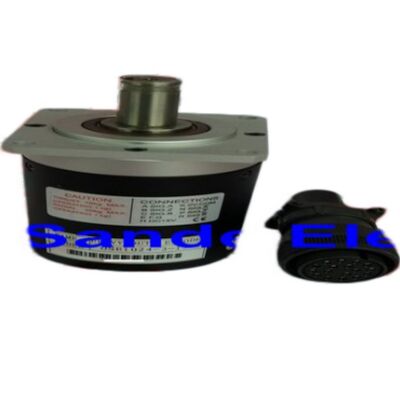

Mitsubishi Electric OSE1024-3-15-8 ऑप्टिकल शाफ्ट एन्कोडर — सीएनसी स्पिंडल फीडबैक, 1024 P/R

ब्रांड: Mitsubishi Electric / Nemicon (Nidec-Nemicon)

प्रकार: इंक्रीमेंटल ऑप्टिकल शाफ्ट एन्कोडर

भाग संख्या: OSE1024-3-15-8 | 0SE1024-3-15-8 | OSE-1024-3-15-8

स्थिति: नया

उपलब्धता: स्टॉक में — तेज़ शिपिंग विश्वव्यापी

वह एन्कोडर जो सीएनसी स्पिंडलों को ईमानदार रखता है

स्पिंडल फीडबैक कोई ग्लैमरस चीज़ नहीं है — जब तक कि वह विफल न हो जाए। जब एक ऑप्टिकल एन्कोडर सीएनसी स्पिंडल पर खराब सिग्नल देना शुरू कर देता है, तो पूरी मशीन बेकार हो जाती है: रिजिड टैपिंग अविश्वसनीय हो जाती है, थ्रेडिंग साइकिल में त्रुटियां आती हैं, और सी-एक्सिस पोजिशनिंग सहनशीलता से बाहर हो जाती है। मशीन शारीरिक रूप से ठीक है। नियंत्रण ठीक है। लेकिन स्पिंडल से कोई साफ, सटीक स्थिति सिग्नल वापस नहीं आने पर, इनमें से कोई भी मायने नहीं रखता।

8-पिन कनेक्टर कॉन्फ़िगरेशनवह ऑप्टिकल शाफ्ट एन्कोडर है जिस पर Mitsubishi CNC सिस्टम — और उनके चारों ओर बनी Mazak मशीनें — उस स्पिंडल फीडबैक के लिए निर्भर करती हैं। यह एक इंक्रीमेंटल रोटरी एन्कोडर है जो 1024 पल्स प्रति क्रांति उत्पन्न करता है, जिसे सीधे स्पिंडल शाफ्ट पर माउंट करने और निरंतर मशीनिंग स्थितियों के तहत सीएनसी नियंत्रण को सुसंगत ए, बी, और जेड-फेज आउटपुट देने के लिए डिज़ाइन किया गया है।यदि आप Mitsubishi-नियंत्रित मशीनिंग सेंटर, लेथ, या टर्निंग सेंटर पर एन्कोडर त्रुटियों का पीछा कर रहे हैं, तो यह संभवतः वही हिस्सा है जिसकी आपको आवश्यकता है।

उत्पाद विनिर्देश

पैरामीटर

यह एन्कोडर कैसे काम करता है — और सीएनसी के लिए 1024 P/R क्यों मायने रखता है

इंक्रीमेंटल एन्कोडर शाफ्ट के घूमने पर पल्स की एक ट्रेन उत्पन्न करते हैं।

OSE1024-3-15-8 अपने ए और बी चैनलों पर प्रति पूर्ण क्रांति 1,024 समान रूप से दूरी वाले पल्स उत्पन्न करता है। ये दो चैनल एक दूसरे से 90 डिग्री पर ऑफसेट होते हैं — एक कॉन्फ़िगरेशन जिसे क्वाड्रैचर आउटपुट कहा जाता है — जो नियंत्रण को एक साथ रोटेशन की गति और दिशा दोनों निर्धारित करने की अनुमति देता है।तीसरा आउटपुट,

जेड-फेज (इंडेक्स पल्स), प्रति क्रांति एक बार एक निश्चित कोणीय स्थिति पर फायर करता है। इसी तरह सीएनसी नियंत्रण पावर साइकिल के बाद अपने स्पिंडल होम रेफरेंस को ढूंढता है, और यही वह है जो रिजिड टैपिंग और सिंगल-पॉइंट थ्रेडिंग जैसी सुविधाओं को मज़बूती से काम करने देता है। एक साफ जेड-पल्स के बिना, स्पिंडल नियंत्रण के साथ एक सुसंगत चरण संबंध स्थापित नहीं कर सकता है — और वे संचालन विफल हो जाते हैं।1,024 पल्स प्रति क्रांति पर, नियंत्रण प्रणाली को

स्पिंडल रोटेशन के हर 1,024 बार स्थिति अपडेट प्राप्त होते हैं। यह 0.352 डिग्री प्रति पल्स के कोणीय रिज़ॉल्यूशन में तब्दील हो जाता है — जो आधुनिक सीएनसी स्पिंडल नियंत्रण की सिंक्रनाइज़ेशन मांगों के लिए पर्याप्त है।यह एन्कोडर कहाँ उपयोग किया जाता है

OSE1024-3-15-8 को Mitsubishi CNC सिस्टम चलाने वाली सीएनसी मशीन टूल्स पर मूल उपकरण के रूप में निर्दिष्ट किया गया था, और यह Mitsubishi नियंत्रणों से लैस

Mazak प्राथमिक अनुप्रयोगों में शामिल हैं:

रिजिड टैपिंग

— सबसे अधिक मांग वाला स्पिंडल एन्कोडर अनुप्रयोग। नियंत्रण को हर सिंगल थ्रेड साइकिल पर जेड-एक्सिस फीड मूवमेंट के साथ स्पिंडल रोटेशन को सटीक रूप से सिंक्रनाइज़ करना चाहिए। एक खराब एन्कोडर सिग्नल टैप टूटने, थ्रेड त्रुटियों, या एक्सिस फॉलोइंग एरर का कारण बनता है। यह आमतौर पर पहला लक्षण है जिसे मशीनिस्ट तब नोटिस करते हैं जब OSE1024-3-15-8 विफल होना शुरू कर देता है।सी-एक्सिस पोजिशनिंग

— लाइव टूलिंग वाले टर्निंग सेंटर पर, स्पिंडल मिलिंग, ड्रिलिंग और क्रॉस-ड्रिलिंग संचालन के लिए एक रोटरी सी-एक्सिस के रूप में कार्य करता है। सटीक पोजिशनिंग पूरी तरह से एन्कोडर की सुसंगत पल्स गणना और एक विश्वसनीय जेड-फेज रेफरेंस देने की क्षमता पर निर्भर करती है।थ्रेडिंग और टर्निंग सिंक्रनाइज़ेशन

— लेथ पर सिंगल-पॉइंट थ्रेडिंग के लिए हर पास पर टूल को एक ही हेलिकल पाथ में प्रवेश करने की आवश्यकता होती है। स्पिंडल एन्कोडर वह पोजिशनल सिंक्रनाइज़ेशन प्रदान करता है जो इसे संभव बनाता है।स्पिंडल गति निगरानी

— पोजिशनिंग से परे, नियंत्रण कमांडेड मान के मुकाबले वास्तविक स्पिंडल गति की निगरानी और विनियमन के लिए एन्कोडर फीडबैक का उपयोग करता है — जो निरंतर सतह गति टर्निंग मोड में सतह गति नियंत्रण के लिए महत्वपूर्ण है।क्रॉस-रेफरेंस और संगतता

OSE1024-3-15 को कई समतुल्य संदर्भों के साथ संगत होने की पुष्टि की गई है, जिसमें Tamagawa Seiki RFH1024-22-IM-68A, SANSEI OSE-1024-3-15, SANSEI NE-1024-2MDa, और Tamagawa TS1508 वेरिएंट शामिल हैं।

यह क्रॉस-रेफरेंस उन सुविधाओं के लिए उपयोगी है जिन्होंने OSE1024-3-15-8 को विभिन्न आपूर्तिकर्ता कैटलॉग के तहत सूचीबद्ध पाया है। मुख्य विनिर्देश — 1024 P/R, 5V डीसी, 3-चैनल इंक्रीमेंटल आउटपुट, 5/8 इंच शाफ्ट — इन समतुल्य संदर्भों में सुसंगत रहते हैं।

क्रॉस-रेफरेंस

सामान्य विफलता संकेत — जब बदलने का समय हो

OSE1024-3-15-8 एक सटीक ऑप्टिकल उपकरण है जिसका सेवा जीवन काफी हद तक पर्यावरणीय परिस्थितियों पर निर्भर करता है: गर्मी, संदूषण, कंपन और उम्र सभी गिरावट में योगदान करते हैं। ये सबसे आम चेतावनी संकेत हैं कि एन्कोडर विफलता के करीब है:

रिजिड टैपिंग त्रुटियां या टैप टूटना

— नियंत्रण एन्कोडर पल्स असंगत होने या ड्रॉप आउट होने पर स्पिंडल-टू-फीड सिंक्रनाइज़ेशन बनाए नहीं रख सकता है।स्पिंडल ओरिएंटेशन विफलताएं

— मशीन ओरिएंटेशन साइकिल के दौरान रुक जाती है, या स्पिंडल अपने लक्ष्य स्थिति को बार-बार ओवरशूट करता है। यह आमतौर पर एक खराब या शोर वाले जेड-फेज सिग्नल की ओर इशारा करता है।सीएनसी नियंत्रण पर अलार्म कोड

— Mitsubishi CNC सिस्टम स्पिंडल फीडबैक सिग्नल अपेक्षित मापदंडों से बाहर गिरने पर विशिष्ट स्पिंडल एन्कोडर-संबंधित अलार्म उत्पन्न करते हैं। स्पिंडल फीडबैक विचलन या एन्कोडर संचार त्रुटियों से संबंधित अलार्म कोड एक प्रत्यक्ष संकेतक हैं।अनियमित थ्रेडिंग त्रुटियां

— सिंगल-पॉइंट टर्निंग के दौरान कभी-कभी लेकिन लगातार थ्रेड पिच त्रुटियां, विशेष रूप से कम स्पिंडल गति पर जहां सिग्नल अखंडता सबसे महत्वपूर्ण है।अनियमित स्पिंडल गति प्रदर्शन

— नियंत्रण का स्पिंडल गति रीडआउट अस्थिर होता है या स्थिर कमांडेड गति पर भी अविश्वसनीय मान दिखाता है।यदि इन लक्षणों में से कोई भी उस मशीन पर दिखाई देता है जो इस एन्कोडर का उपयोग करती है, तो अधिक व्यापक निदान का पीछा करने से पहले OSE1024-3-15-8 को बदलना मानक पहला कदम है।

सोर्सिंग और उपलब्धता नोट

OSE-1024-3-15-8 को मूल निर्माता द्वारा बंद कर दिया गया है। बाजार में स्टॉक मुख्य रूप से औद्योगिक अधिशेष चैनलों और विशेषज्ञ सीएनसी पार्ट्स आपूर्तिकर्ताओं के माध्यम से मौजूद है जो दुनिया भर में सक्रिय उत्पादन सेवा में Mitsubishi-नियंत्रित मशीन टूल्स के बड़े स्थापित आधार के लिए इन्वेंट्री बनाए रखते हैं।

प्रतिष्ठित अधिशेष आपूर्तिकर्ताओं के माध्यम से उपलब्ध इकाइयां आमतौर पर बिक्री से पहले परीक्षण की जाती हैं और वारंटी अवधि के साथ आती हैं — ओईएम प्रतिस्थापन का एक व्यावहारिक और लागत प्रभावी विकल्प, जो अब मानक वितरण चैनलों के माध्यम से प्राप्त नहीं किया जा सकता है।

ऑर्डर करते समय, 8-पिन कनेक्टर कॉन्फ़िगरेशन को दर्शाने वाले

-8 प्रत्यय को दर्शाता है। OSE1024-3-15 उत्पाद परिवार के भीतर, विभिन्न कनेक्टर वेरिएंट मौजूद हैं — सबसे आम -68 (एक अलग मल्टी-पिन कॉन्फ़िगरेशन) और -8। ये वायरिंग के बिना विनिमेय नहीं हैं। हमेशा पूर्ण भाग संख्या की पुष्टि करें, जिसमें प्रत्यय शामिल है, ऑर्डर करने से पहले आपकी मशीन में स्थापित एन्कोडर से मेल खाता है। यदि आप एक विफल इकाई को बदल रहे हैं, तो सबसे सुरक्षित तरीका लेबल पर दिखाई देने वाले पूर्ण भाग संख्या से बिल्कुल मेल खाना है।त्वरित संदर्भ सारांश

OSE1024-3-15-8 एक नज़र में:

1024 P/R इंक्रीमेंटल ऑप्टिकल एन्कोडर, 5V डीसी, 5/8" शाफ्ट, 8-पिन कनेक्टर, 800 आरपीएम रेटेड गति, ए/बी/जेड क्वाड्रैचर आउटपुट। Mitsubishi-नियंत्रित मशीनिंग सेंटर और Mazak मशीनों पर सीएनसी स्पिंडल फीडबैक के लिए डिज़ाइन किया गया। बंद ओईएम भाग — रखरखाव और प्रतिस्थापन के लिए अधिशेष स्टॉक उपलब्ध।अक्सर पूछे जाने वाले प्रश्न

Q1: OSE1024-3-15-8 किन सीएनसी मशीनों और नियंत्रणों के लिए डिज़ाइन किया गया है?

OSE1024-3-15-8 एक स्पिंडल एन्कोडर है जिसका उपयोग Mitsubishi CNC सिस्टम से लैस सीएनसी मशीन टूल्स पर किया जाता है, जिसमें M50, M60, M64, M500, M700, और संबंधित श्रृंखला नियंत्रण शामिल हैं। यह Mitsubishi नियंत्रणों के साथ निर्मित

Mazak मशीनिंग सेंटर और टर्निंग सेंटर की एक विस्तृत श्रृंखला पर मूल उपकरण के रूप में दिखाई देता है — विशेष रूप से 1980 के दशक के अंत से 2000 के दशक तक उत्पादित मॉडल। यदि आपकी Mazak या Mitsubishi-नियंत्रित मशीन स्पिंडल एन्कोडर अलार्म उत्पन्न कर रही है या रिजिड टैपिंग विफलता का अनुभव कर रही है, तो यह एन्कोडर एक प्राथमिक निदान लक्ष्य है।Q2: भाग संख्या के अंत में "-8" का क्या अर्थ है, और क्या यह मायने रखता है? -8 प्रत्यय

इस एन्कोडर पर

8-पिन कनेक्टर कॉन्फ़िगरेशन को दर्शाता है। OSE1024-3-15 उत्पाद परिवार के भीतर, विभिन्न कनेक्टर वेरिएंट मौजूद हैं — सबसे आम -68 (एक अलग मल्टी-पिन कॉन्फ़िगरेशन) और -8। ये वायरिंग के बिना विनिमेय नहीं हैं। हमेशा पूर्ण भाग संख्या की पुष्टि करें, जिसमें प्रत्यय शामिल है, ऑर्डर करने से पहले आपकी मशीन में स्थापित एन्कोडर से मेल खाता है। यदि आप एक विफल इकाई को बदल रहे हैं, तो सबसे सुरक्षित तरीका लेबल पर दिखाई देने वाले पूर्ण भाग संख्या से बिल्कुल मेल खाना है।Q3: क्या मैं OSE1024-3-15-8 के प्रत्यक्ष प्रतिस्थापन के रूप में Tamagawa TS1508 या SANSEI NE-1024-2MDa का उपयोग कर सकता हूँ?इन इकाइयों को रिज़ॉल्यूशन, वोल्टेज और आउटपुट प्रकार के मामले में कार्यात्मक रूप से समतुल्य होने की पुष्टि की गई है — सभी 1024 P/R 5V डीसी पर ए, बी, जेड क्वाड्रैचर आउटपुट के साथ उत्पन्न करते हैं। हालांकि, भौतिक कनेक्टर पिनआउट और केबल संगतता को सत्यापित किया जाना चाहिए

इससे पहले कि एक को दूसरे के लिए प्रतिस्थापित किया जाए। क्रॉस-रेफरेंस सिग्नल स्तर पर तकनीकी रूप से समतुल्य हैं, लेकिन वेरिएंट के बीच कनेक्टर वायरिंग अंतर अनुकूलन की आवश्यकता हो सकती है। संदेह होने पर, क्रॉस-रेफरेंस भाग को स्वैप करने से पहले अपने विशिष्ट मशीन मॉडल के लिए वायरिंग आरेख से परामर्श करें।

Q4: मुझे कैसे पता चलेगा कि मेरा स्पिंडल एन्कोडर एन्कोडर केबल या सीएनसी कंट्रोल कार्ड के बजाय विफल हो गया है?एक उपयोगी फील्ड अनुक्रम: सबसे पहले, भौतिक क्षति, मुड़े हुए पिन, कनेक्टर पर संदूषण, या टूटे हुए शील्डिंग के लिए एन्कोडर केबल का निरीक्षण करें — केबल दोष आम हैं और एन्कोडर प्रतिस्थापन की तुलना में ठीक करना आसान है। अगला, विशिष्ट फॉल्ट कोड की पहचान करने के लिए सीएनसी नियंत्रण पर अलार्म इतिहास की जांच करें। Mitsubishi CNC अलार्म सिग्नल-स्तरीय एन्कोडर दोष और संचार या पावर दोषों के बीच अंतर करते हैं। यदि केबल को फिर से लगाने के बाद अलार्म दोहराता है और मशीन रिजिड टैपिंग त्रुटियों या स्पिंडल ओरिएंटेशन विफलताएं दिखाती है, तो एन्कोडर स्वयं सबसे संभावित कारण है। ज्ञात-अच्छे प्रतिस्थापन एन्कोडर के साथ परीक्षण निश्चित पुष्टि चरण है।Q5: क्या यह एन्कोडर बॉक्स में नया उपलब्ध है, या केवल नवीनीकृत इकाई के रूप में?

OSE1024-3-15-8 को Mitsubishi Electric द्वारा बंद कर दिया गया है, जिसका अर्थ है कि यह अब निर्मित नहीं होता है या मानक ओईएम वितरण चैनलों के माध्यम से उपलब्ध नहीं है। वर्तमान में बाजार में उपलब्ध इकाइयां या तो

नई पुरानी स्टॉक (NOS)

— इन्वेंट्री में रखी गई मूल उत्पादन रन से अप्रयुक्त इकाइयां — या

पेशेवर रूप से नवीनीकृत इकाइयां हैं जिन्हें बिक्री से पहले साफ, परीक्षण और निरीक्षण किया गया है। दोनों सीएनसी रखरखाव के लिए वैध विकल्प हैं; जब उपलब्ध हो तो नई पुरानी स्टॉक को प्राथमिकता दी जाती है, लेकिन एक सेवा वारंटी द्वारा समर्थित एक प्रतिष्ठित आपूर्तिकर्ता से पूरी तरह से परीक्षण की गई नवीनीकृत इकाई एक ध्वनि विकल्प है। खरीदने से पहले आपूर्तिकर्ता की परीक्षण प्रक्रिया और वारंटी शर्तों की पुष्टि करें।
